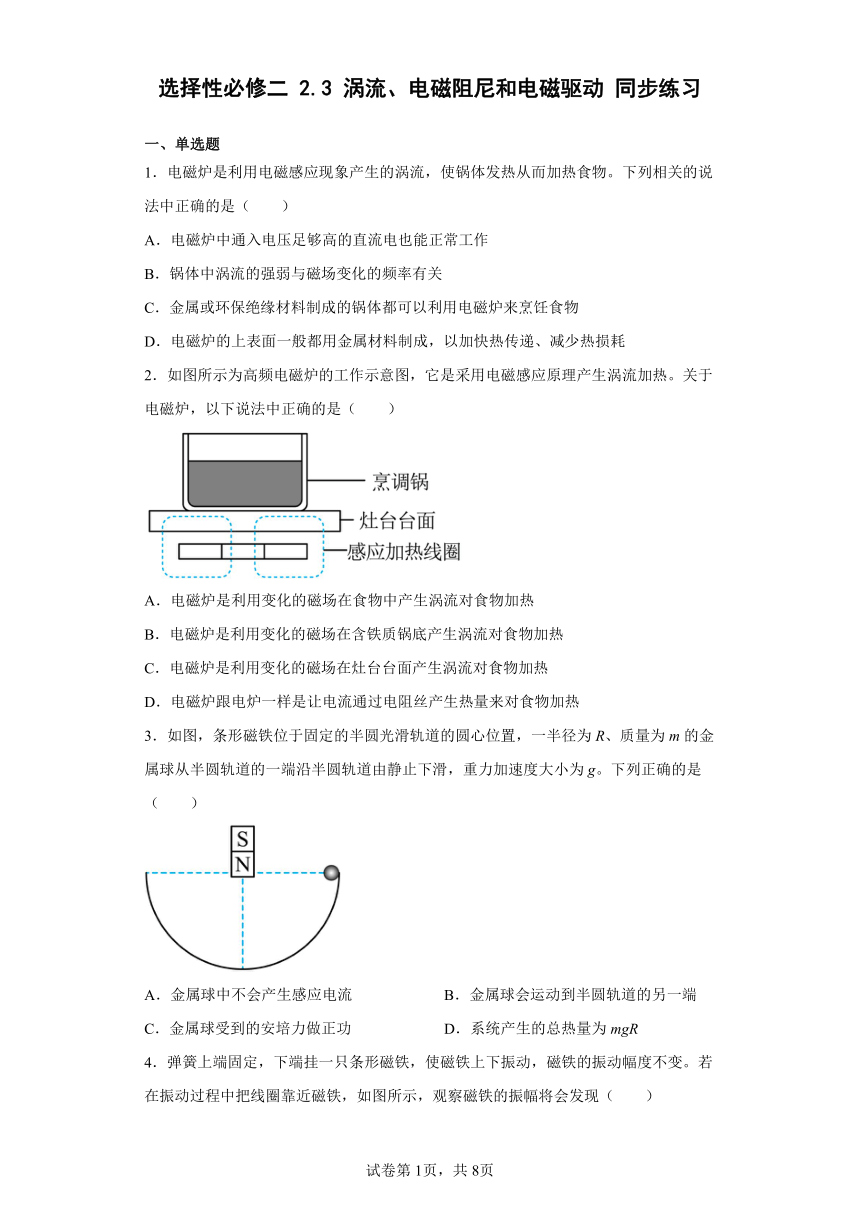

选择性必修二 2.3 涡流、电磁阻尼和电磁驱动 同步练习
一、单选题
1．电磁炉是利用电磁感应现象产生的涡流，使锅体发热从而加热食物。下列相关的说法中正确的是（ ）
A．电磁炉中通入电压足够高的直流电也能正常工作
B．锅体中涡流的强弱与磁场变化的频率有关
C．金属或环保绝缘材料制成的锅体都可以利用电磁炉来烹饪食物
D．电磁炉的上表面一般都用金属材料制成，以加快热传递、减少热损耗
2．如图所示为高频电磁炉的工作示意图，它是采用电磁感应原理产生涡流加热。关于电磁炉，以下说法中正确的是（ ）
A．电磁炉是利用变化的磁场在食物中产生涡流对食物加热
B．电磁炉是利用变化的磁场在含铁质锅底产生涡流对食物加热
C．电磁炉是利用变化的磁场在灶台台面产生涡流对食物加热
D．电磁炉跟电炉一样是让电流通过电阻丝产生热量来对食物加热
3．如图，条形磁铁位于固定的半圆光滑轨道的圆心位置，一半径为R、质量为m的金属球从半圆轨道的一端沿半圆轨道由静止下滑，重力加速度大小为g。下列正确的是（ ）
A．金属球中不会产生感应电流 B．金属球会运动到半圆轨道的另一端
C．金属球受到的安培力做正功 D．系统产生的总热量为mgR

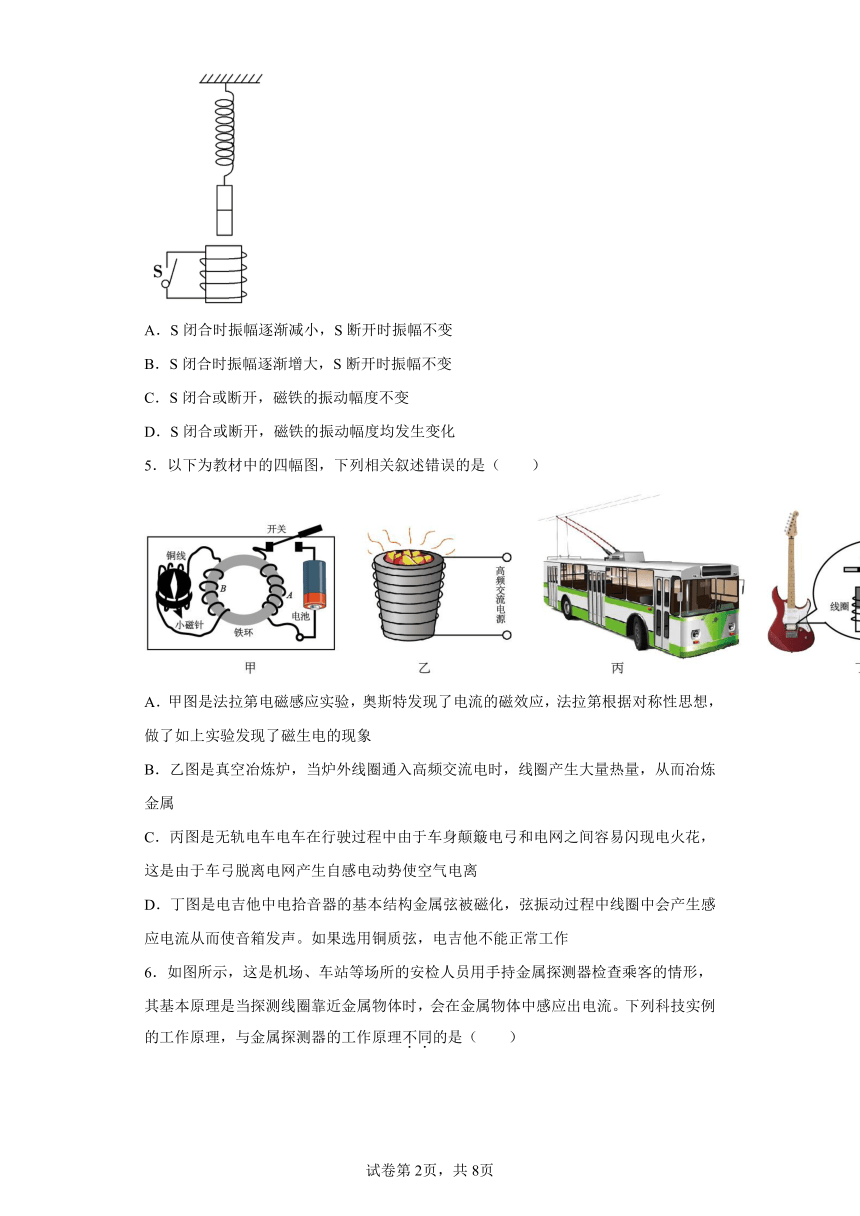

4．弹簧上端固定，下端挂一只条形磁铁，使磁铁上下振动，磁铁的振动幅度不变。若在振动过程中把线圈靠近磁铁，如图所示，观察磁铁的振幅将会发现（ ）
A．S闭合时振幅逐渐减小，S断开时振幅不变
B．S闭合时振幅逐渐增大，S断开时振幅不变
C．S闭合或断开，磁铁的振动幅度不变
D．S闭合或断开，磁铁的振动幅度均发生变化
5．以下为教材中的四幅图，下列相关叙述错误的是（ ）
A．甲图是法拉第电磁感应实验，奥斯特发现了电流的磁效应，法拉第根据对称性思想，做了如上实验发现了磁生电的现象
B．乙图是真空冶炼炉，当炉外线圈通入高频交流电时，线圈产生大量热量，从而冶炼金属
C．丙图是无轨电车电车在行驶过程中由于车身颠簸电弓和电网之间容易闪现电火花，这是由于车弓脱离电网产生自感电动势使空气电离
D．丁图是电吉他中电拾音器的基本结构金属弦被磁化，弦振动过程中线圈中会产生感应电流从而使音箱发声。如果选用铜质弦，电吉他不能正常工作
6．如图所示，这是机场、车站等场所的安检人员用手持金属探测器检查乘客的情形，其基本原理是当探测线圈靠近金属物体时，会在金属物体中感应出电流。下列科技实例的工作原理，与金属探测器的工作原理不同的是（ ）
A．真空冶炼炉 B．交流感应电动机
C．回旋加速器 D．电子感应加速器
7．如图所示的A是三个一样的强磁体，B、C和D均是一样的紫铜管，在紫铜管C和D上锯去一部分（白色区域），如图中的乙和丙图所示。现将强磁体释放，强磁体在B、C和D中下落的时间分别是t1、t2和t3，则关于下落时间说法正确的是（ ）
A．t1=t2=t3 B．t1=t2>t3
C．t1>t2>t3 D．t18．如图所示，电磁炉是利用感应电流（涡流）的加热原理工作的．下列关于电磁炉的说法，正确的是（ ）
A．电磁炉面板采用陶瓷材料，发热部分为铁锅底部
B．电磁炉面板采用金属材料，通过面板发热加热锅内食品
C．电磁炉可用陶瓷器皿作为锅具对食品加热
D．改变电子线路的频率不能改变电磁炉的功率

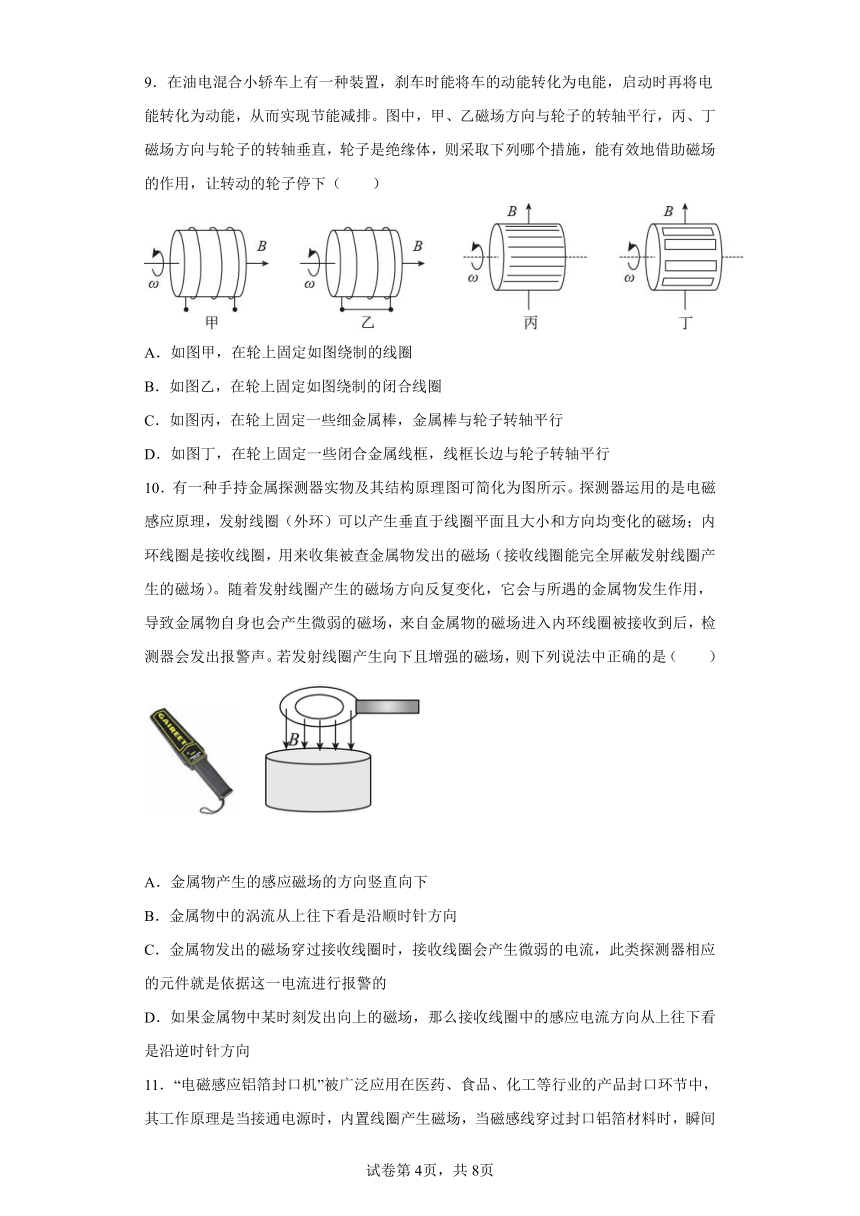

9．在油电混合小轿车上有一种装置，刹车时能将车的动能转化为电能，启动时再将电能转化为动能，从而实现节能减排。图中，甲、乙磁场方向与轮子的转轴平行，丙、丁磁场方向与轮子的转轴垂直，轮子是绝缘体，则采取下列哪个措施，能有效地借助磁场的作用，让转动的轮子停下（ ）
A．如图甲，在轮上固定如图绕制的线圈
B．如图乙，在轮上固定如图绕制的闭合线圈
C．如图丙，在轮上固定一些细金属棒，金属棒与轮子转轴平行
D．如图丁，在轮上固定一些闭合金属线框，线框长边与轮子转轴平行
10．有一种手持金属探测器实物及其结构原理图可简化为图所示。探测器运用的是电磁感应原理，发射线圈（外环）可以产生垂直于线圈平面且大小和方向均变化的磁场；内环线圈是接收线圈，用来收集被查金属物发出的磁场（接收线圈能完全屏蔽发射线圈产生的磁场）。随着发射线圈产生的磁场方向反复变化，它会与所遇的金属物发生作用，导致金属物自身也会产生微弱的磁场，来自金属物的磁场进入内环线圈被接收到后，检测器会发出报警声。若发射线圈产生向下且增强的磁场，则下列说法中正确的是（ ）
A．金属物产生的感应磁场的方向竖直向下
B．金属物中的涡流从上往下看是沿顺时针方向
C．金属物发出的磁场穿过接收线圈时，接收线圈会产生微弱的电流，此类探测器相应的元件就是依据这一电流进行报警的
D．如果金属物中某时刻发出向上的磁场，那么接收线圈中的感应电流方向从上往下看是沿逆时针方向
11．“电磁感应铝箔封口机”被广泛应用在医药、食品、化工等行业的产品封口环节中，其工作原理是当接通电源时，内置线圈产生磁场，当磁感线穿过封口铝箔材料时，瞬间产生大量小涡流，致使铝箔自行快速发热，熔化复合在铝箔上的溶胶，从而粘贴在承封容器的封口处，达到迅速封口的目的。下列说法中正确的是（ ）
A．该封口机可用干电池等直流电源作为工作电源
B．封口材料不可用普通塑料薄膜来代替铝箔
C．封口过程中温度过高，可适当减小所通电流的周期来解决
D．指针式电流也是由于在电流表内部线圈中产生了涡流而使指针发生偏转
12．如图所示，两条平行虚线之间存在匀强磁场，虚线间的距离为L，磁场方向垂直纸面向里。abcd是位于纸面内的梯形线圈，ad与bc间的距离也为L，t＝0时刻，bc边与磁场区域边界重合。现令线圈以恒定的速度v沿垂直于磁场区域边界的方向穿过磁场区域，取沿a→b→c→d→a方向的感应电流为正，则在线圈穿越磁场区域的过程中，感应电流I随时间t变化的图线可能是下图中的（ ）
A． B． C． D．
二、填空题
13．电磁灶是利用________原理制成的，它在灶内通过交变电流产生交变磁场，使放在灶台上的锅体内产生________而发热．
14．当导体在______中运动时，感应电流会使导体受到安培力，安培力的方向总是______导体的运动，这种现象称为电磁阻尼。
15．下列现象属电磁阻尼的是________，属电磁驱动的是________。
A．磁电式仪表线圈的骨架用铝框来做
B．微安表的表头在运输时要把两接线框短接
C．自制金属地雷探测器
D．交流感应电动机
E．当图中B变大时，a、b在固定光滑导轨上滑动
16．(1)某同学欲将如图1所示的微安表改装成量程为的电压表。已知微安表的内阻为，需要_____（选填“串联”或“并联”）________的电阻。
(2)该同学用改装后的电压表测量某段电路两端的电压时，指针所指位置如图2所示，则所测的电压为________。
(3)微安表在运输时需要用导体把正负两个接线柱连在一起，请说明这样做的理由______。
17．在水平放置的光滑导轨上，沿着导轨方向固定一条形磁铁（如图所示）。现有四个滑块，分别由铜、铁、铝和有机玻璃制成，使它们从导轨上A点以一定的初速度向磁铁滑去，则作加速运动的是__________；作匀速运动的是____________；作减速运动的是________。
三、解答题
18．强大的涡电流在金属内流动时，会释放大量的热能。工业上利用这种热效应，制成高频电磁感应电炉来冶炼金属，其结构原理图如图所示。请分析它的工作原理。
19．如图甲所示，水平放置的线圈匝数n＝200匝，直径，电阻，线圈与阻值的电阻相连．在线圈的中心有一个直径的有界匀强磁场，磁感应强度按图乙所示规律变化，规定垂直纸面向里的磁感应强度方向为正方向．试求：
（1）通过电阻R的电流方向；
（2）电压表的示数；
（3）若撤去原磁场，在图中虚线的右侧空间加磁感应强度B=0.5T的匀强磁场，方向垂直纸面向里，试求在施加新磁场过程中通过电阻R上的电荷量．
20．如图所示，用导线制造精密电阻时，往往采用双线绕法。用这种绕法制造的线圈能使自感现象减弱到可忽不计的程度。请解释这是为什么。
21．如图所示，水平放置的绝缘桌面上有一个金属圆环，圆心的正上方有一个竖直的条形磁铁。请通过分析形成以下结论：把条形磁铁向水平方向移动时，金属圆环将受到水平方向运动的驱动力，驱动力的方向跟条形磁铁运动的方向相同。
22．现代科学研究中常要用到高速电子，电子感应加速器就是利用感生电场使电子加速的设备。它的基本原理如图所示，上、下为电磁铁的两个磁极，磁极之间有一个环形真空室，电子在真空室中做圆周运动。电磁铁线圈电流的大小、方向可以变化，产生的感生电场使电子加速。上图为侧视图，下图为真空室的俯视图，如果从上向下看，电子沿逆时针方向运动。当电磁铁线圈电流的方向与图示方向一致时，电流的大小应该怎样变化才能使电子加速？
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．B
2．B
3．D
4．A
5．B
6．C
7．C
8．A
9．D
10．C
11．B
12．C
13．电磁感应、涡流
14． 磁场 阻碍
15． AB DE
16． 串联 利用电磁阻尼原理，目的是保护电表指针，防止指针打坏
17． 铁 有机玻璃 铜和铝
18．见解析
19．（1）A-R-B，（2），（3）
20．由于两个线圈的绕向相同，但电流方向相反，所以其磁场方向相反。两者磁性强度相同，磁场方向相反，相互抵消，所以螺旋管内没有磁场，两股导线中原电流的磁通量相互抵消，可使线圈的自感现象减弱到可忽不计的程度；
21．见解析
22．见解析
答案第1页，共2页
答案第1页，共2页
