选择性必修二 第一章 安培力与洛伦兹力 单元综合练
一、单选题
1．如图所示，高为h、宽为d的导体置于匀强磁场中，当电流通过导体时，导体的上表面A和下表面A′之间会产生电势差。若导体中的自由电荷为负电荷，则（ ）
A．自由电荷定向移动的方向与电流方向相同
B．上表面A的电势比下表面A′的高
C．仅增大h，稳定时A、A′间电势差不变
D．仅增大d，稳定时A、A′间电势差增大
2．如图所示，金属板M、N水平放置。相距为d，M、N的左侧有一对竖直金属板P、Q，板P上的小孔O1正对板Q上的小孔O2。M、N间有垂直纸面向里的匀强磁场，将开关S闭合，在小孔O1处有一带负电的粒子，其重力和初速度不计，当变阻器的滑片P在AB的中点时，粒子恰能在MN间做直线运动，当滑动变阻器滑动触头向A点滑动到某一位置，则（ ）
A．粒子在M、N间运动的过程中动能一定不变
B．粒子在M、N间运动的过程中动能一定增大
C．粒子运动轨迹为抛物线
D．当滑动变阻器滑片P移到A端时，粒子在M、N间运动轨迹为圆弧

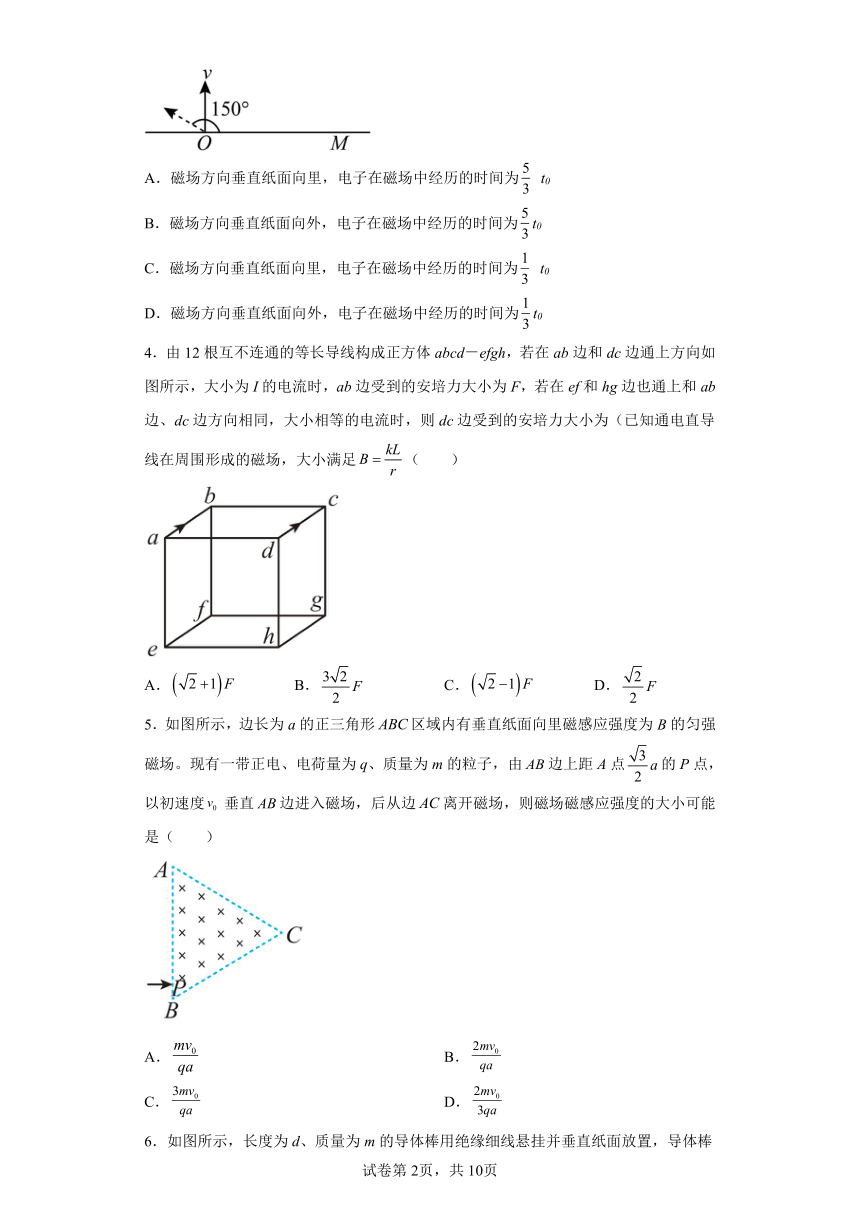

3．图所示，直线OM上方存在着垂直纸面方向的匀强磁场（未画出），一电子从O点垂直OM射入磁场，经过时间t0从O点右侧某位置射出磁场．现使电子从O点向左上方射入磁场，速度方向与OM成150°角，则（ ）
A．磁场方向垂直纸面向里，电子在磁场中经历的时间为 t0
B．磁场方向垂直纸面向外，电子在磁场中经历的时间为t0
C．磁场方向垂直纸面向里，电子在磁场中经历的时间为 t0
D．磁场方向垂直纸面向外，电子在磁场中经历的时间为t0
4．由12根互不连通的等长导线构成正方体abcd－efgh，若在ab边和dc边通上方向如图所示，大小为I的电流时，ab边受到的安培力大小为F，若在ef和hg边也通上和ab边、dc边方向相同，大小相等的电流时，则dc边受到的安培力大小为（已知通电直导线在周围形成的磁场，大小满足（ ）
A． B． C． D．
5．如图所示，边长为a的正三角形区域内有垂直纸面向里磁感应强度为B的匀强磁场。现有一带正电、电荷量为q、质量为m的粒子，由边上距A点的P点，以初速度垂直边进入磁场，后从边离开磁场，则磁场磁感应强度的大小可能是（ ）
A． B．
C． D．

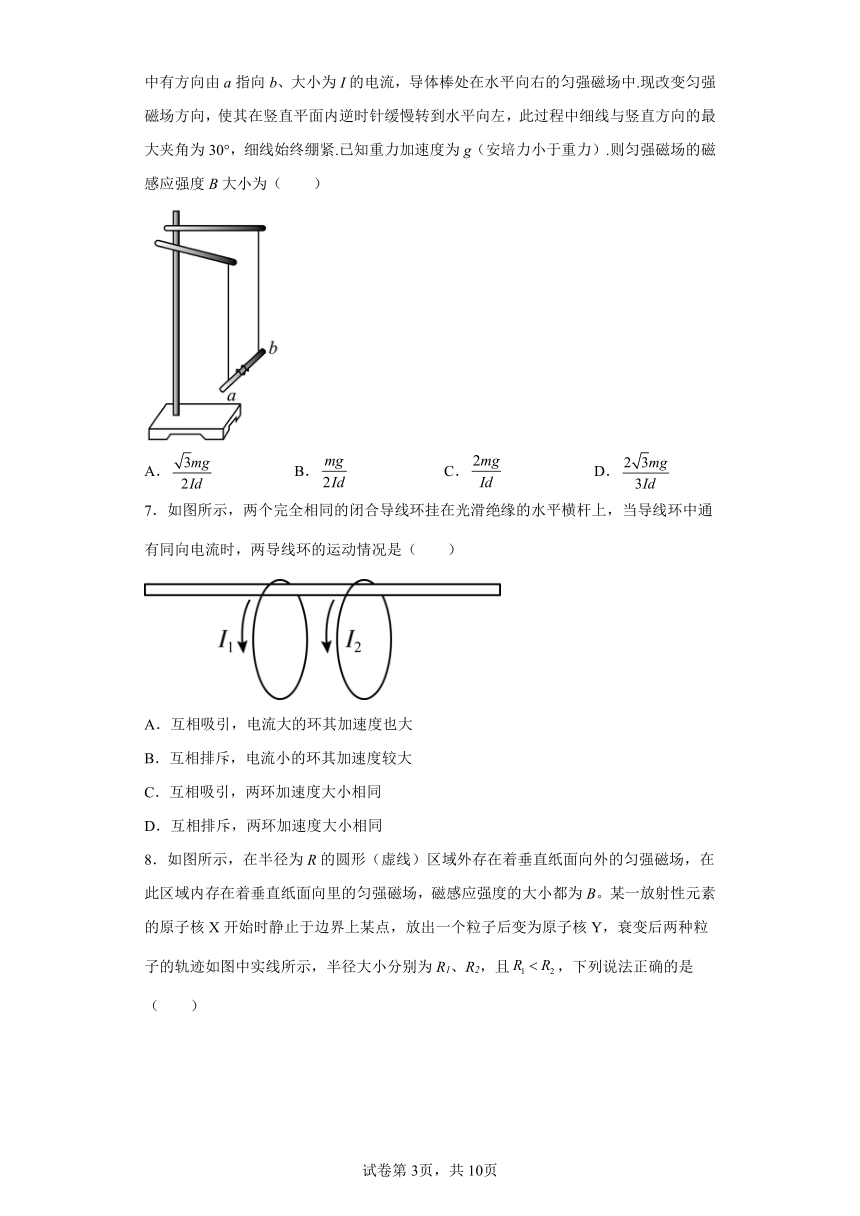

6．如图所示，长度为d、质量为m的导体棒用绝缘细线悬挂并垂直纸面放置，导体棒中有方向由a指向b、大小为I的电流，导体棒处在水平向右的匀强磁场中.现改变匀强磁场方向，使其在竖直平面内逆时针缓慢转到水平向左，此过程中细线与竖直方向的最大夹角为30°，细线始终绷紧.已知重力加速度为g（安培力小于重力）.则匀强磁场的磁感应强度B大小为（ ）
A． B． C． D．
7．如图所示，两个完全相同的闭合导线环挂在光滑绝缘的水平横杆上，当导线环中通有同向电流时，两导线环的运动情况是（ ）
A．互相吸引，电流大的环其加速度也大
B．互相排斥，电流小的环其加速度较大
C．互相吸引，两环加速度大小相同
D．互相排斥，两环加速度大小相同
8．如图所示，在半径为R的圆形（虚线）区域外存在着垂直纸面向外的匀强磁场，在此区域内存在着垂直纸面向里的匀强磁场，磁感应强度的大小都为B。某一放射性元素的原子核X开始时静止于边界上某点，放出一个粒子后变为原子核Y，衰变后两种粒子的轨迹如图中实线所示，半径大小分别为R1、R2，且，下列说法正确的是（ ）
A．半径为R2的圆为原子核Y的轨迹 B．原子核X释放出的粒子为α粒子
C．原子核Y与粒子的电荷量之比为R1：R2 D．原子核Y与粒子在磁场中运动的周期一定相同
9．如图所示为“用质谱仪测定带电粒子质量”的装置示意图。速度选择器中场强E的方向竖直向下，磁感应强度B1的方向垂直纸面向里，分离器中磁感应强度B2的方向垂直纸面向外。在S处有甲、乙、丙、丁四个一价正离子垂直于E和B1入射到速度选择器中，若它们的质量关系满足m甲=m乙A．乙甲丙丁 B．甲丁乙丙 C．丙丁乙甲 D．丁甲丙乙
10．回旋加速器是高能物理研究中常用的仪器，它的工作原理如图所示，如果将加速的粒子由换成，不考虑相对论的影响，下列说法正确的是（ ）
A．两粒子的最大动能之比为1:2
B．两粒子加速次数之比为2:1
C．两粒子加速次数之比为1:2
D．两粒子在回旋加速器中的加速周期相等
11．质谱仪又称质谱计，是分离和检测不同同位素的仪器。某质谱仪的原理图如图所示，速度选择器中匀强电场的电场强度大小为E，匀强磁场的磁感应强度大小为，偏转磁场（匀强磁场）的磁感应强度大小为。中心处每隔时间放出一个初速度为零、电荷量为q的同种粒子，粒子经间的加速电场加速后进入速度选择器，恰好能匀速通过速度选择器进入偏转磁场做半径为R的匀速圆周运动。粒子重力不计，空气阻力不计。以下说法正确的是（ ）
A．粒子的质量为
B．间的电压为
C．间的电压为
D．粒子流在偏转磁场中运动时形成的等效电流为
12．如图所示是电视机显像管原理示意图，为使电子束发生偏转，由安装在管颈的偏转线圈产生偏转磁场。没有磁场时电子束打在荧光屏正中的O点，如果要使电子束打在荧光屏O点上方的A点，则偏转磁场的方向为（ ）
A．沿纸面向上
B．沿纸面向下
C．垂直纸面向里
D．垂直纸面向外
13．如图所示，质量分布均匀的两段通电直导线ab、cd ，两根导线相互垂直放置，电流方向如图所示。已知导线cd固定，导线ab可以自由移动、转动。则通电后导线ab在安培力作用下将（ ）
A．保持与导线cd垂直向上移动
B．保持与导线cd垂直向下移动
C．保持与导线cd垂直向右移动
D．向下移动并发生转动，同时远离cd
14．在xOy坐标系的第一象限内存在匀强磁场，两个相同的带电粒子①和②在P点垂直磁场分别射入，两带电q的粒子与x轴的夹角如图所示，二者均恰好垂直于y轴射出磁场。不计重力。根据上述信息可以判断的是（ ）
A．带电粒子①在磁场中运动的半径大
B．带电粒子②在磁场中运动的轨迹短
C．带电粒子①在磁场中运动的速度大
D．带电粒子②在磁场中运动的时间长
15．特高压直流输电是国家重点能源工程。如图所示，两根等高、相互平行的水平长直导线分别通有方向相同的电流I1和I2，I1>I2。a、b、c三点连线与两根导线等高并垂直，b点位于两根导线间的中点，a、c两点与b点距离相等，d点位于b点正下方。不考虑地磁场的影响，则（ ）
A．两根直导线相互排斥 B．d点处的磁感应强度大小为0
C．a点处的磁感应强度方向竖直向下 D．c点处的磁感应强度方向竖直向下
二、填空题
16．（1）如图所示，将一个半径为R的金属圆环串联接入电路中，电路中的电流为I，接入点a、b是圆环直径上的两个端点，流过圆弧acb和adb的电流相等。金属圆环处在磁感应强度为B的匀强磁场中，磁场方向与圆环所在的平面垂直，则金属圆环受到的安培力大小为___________。
（2）如图所示，半径为r的圆形空间内，存在着垂直于纸面向外的匀强磁场，一个带电粒子（不计重力），从A点沿半径方向以速度v0垂直于磁场方向射入磁场中，并由B点射出，且∠AOB=，则该粒子在磁场中运动的时间为___________。
（3）如图所示，长为L、质量为m的导体棒ab，置于倾角为θ的光滑斜面上。导体棒与斜面的水平底边始终平行。已知导体棒通以从b向a的电流，电流为I，重力加速度为g。若匀强磁场方向竖直向上，为使导体棒静止在斜面上，则磁感应强度B应该为___________。
17．磁电式电流表
（1）原理：安培力与电流的关系，通电线圈在磁场中受到______而偏转，线圈偏转的角度越大，被测电流就______根据指针的______，可以知道被测电流的方向．
（2）构造：______、______、螺旋弹簧、指针、极靴．
（3）特点：极靴与铁质圆柱间的磁场沿______方向，线圈无论转到什么位置，它的平面都跟磁感线______，且线圈左右两边所在处的磁感应强度大小______。
（4）优点：灵敏度高，可以测出______的电流。缺点：线圈的导线很细，允许通过的电流______。
18．判断下列说法正确还是错误。
（1）磁场的方向就是小磁针静止时所受合力的方向。( )
（2）电流为I，长度为l的通电导线放入磁感应强度为B的磁场中受力的大小一定是F=IlB。( )
（3）公式说明B与F成正比，与Il成反比。( )
（4）磁感应强度等于垂直穿过单位面积的磁通量。( )
（5）磁通量不仅有大小而且有方向，所以是矢量。( )
19．医生做某些特殊手术时，利用电磁血流计来监测通过动脉的血流速度，电磁血流计由一对电极a和b以及磁极N和S构成，磁极间的磁场是均匀的。使用时，两电极a、b均与血管壁接触，两触点的连线、磁场方向和血流速度方向两两互相垂直，如图。由于血液中的正负离子随血流一起在磁场中运动，电极a、b之间会有微小电势差。在达到平衡时，血管内部的电场可看做是匀强电场，血液中的离子所受的电场力和磁场力的合力为零，血管壁的厚度可忽，在某次监测中，已知两触点的距离为d，两触点间的电势差为，磁感应强度的大小为，血流速度约为，则电极a、b的电势高低情况为__（选填“”、“”或“），当血流速度约为时（其他不变），则所测电势差为______。
三、解答题
20．如图所示，竖直虚线ab的左侧区域存在匀强磁场和竖直向下的匀强电场，电场的电场强度大小为E，在ab右侧一定距离的某矩形区城内存在匀强磁场（图中未画出），磁场均水平向里、感应强度大小均为B。一质为m、带电荷量为+q的带电粒子从c点沿水平线cd向右运动经过d，进入ab右侧的矩形匀强磁场区域，当带电粒子再次运动到ab线时速度方向与ab成θ=60°角，不计粒子的重力，（，）求：
（1）带电粒子在ab右侧的磁场中做匀速圆周运动的半径；
（2）带电粒子在ab右侧的磁场中的运动时间；
（3）右侧的矩形磁场区域的最小面积。
21．如图所示，两个同心圆半径分别为r和2r，在两圆之间的环形区域内存在垂直纸面向里的匀强磁场，磁感应强度为B。圆心O处有一放射源，放射出的粒子质量均为m、电荷量均为-q，假设粒子速度方向都和纸面平行，不计粒子重力。
（1）图中箭头表示某一粒子初速度的方向，OA与初速度方向的夹角为60°，要想使该粒子经过环形区域磁场一次后通过A点，则初速度的大小是多少
（2）要使粒子不穿出环形区域，则粒子的初速度不能超过多少
22．空心立方体（甲图）边长为2L，内壁六个表面涂有荧光粉。位于中间的某电学器件如乙图，中间阴极是一根长为2L的细直圆柱形导体，阳极是环绕阴极半径为r（r远小于L）的金属网罩，单位时间从阴极均匀发射N个电子（初速度不计），经加速后从阳极小孔水平射出，撞到内壁被吸收，可使内壁发光。已知阴阳两极之间所加电压恒为U，电子质量m，电量e，电子重力、电子间相互作用力与其他阻力均不计。
（1）若只加竖直向下的磁场，要使内壁不发光，求磁感应强度的最小值；
（2）若只加竖直向下的电场，要使内壁的上表面全部发光，求电场强度的最大值；
（3）现同时加竖直向下的磁场和竖直向下的电场，求内壁所受力的大小。（提示：）
23．利用电场和磁场控制带电粒子的运动，在现代科学实验和技术设备中有着广泛的应用。如图所示，边长为的正方形区域内存在垂直纸面向里的匀强磁场，虚线下方存在水平向左的匀强电场。一带电荷量为、质量为的带负电粒子从点沿方向以速度射入磁场，恰好从点离开磁场，最后打在竖直荧光屏上的点。已知点到点的水平距离和竖直距离均为，不计粒子受到的重力，求：
（1）匀强磁场的磁感应强度大小；
（2）匀强电场的电场强度大小。
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．C
2．D
3．A
4．B
5．B
6．B
7．C
8．B
9．B
10．B
11．B
12．D
13．D
14．D
15．C
16． 2BIR
17． 安培力 越大 偏转方向 磁体 线圈 半径 平行 相等 很弱 很弱
18． 错误 错误 错误 正确 错误
19．
20．（1）；（2），；（3）
21．（1）；（2）
22．（1）；（2）；（3）
23．（1）；（2）
答案第1页，共2页
答案第1页，共2页
