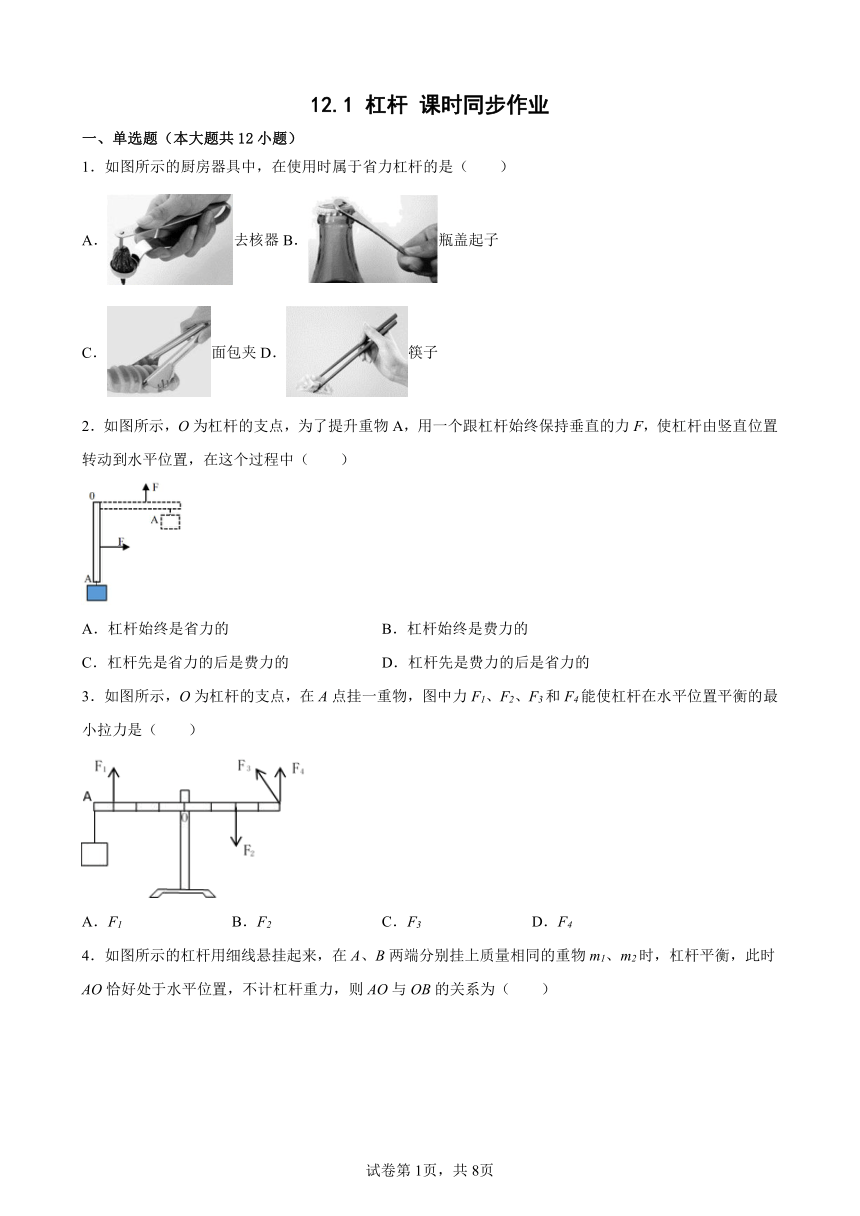

12.1 杠杆 课时同步作业
一、单选题（本大题共12小题）
1．如图所示的厨房器具中，在使用时属于省力杠杆的是（ ）
A．去核器B．瓶盖起子
C．面包夹D．筷子
2．如图所示，O为杠杆的支点，为了提升重物A，用一个跟杠杆始终保持垂直的力F，使杠杆由竖直位置转动到水平位置，在这个过程中（ ）
A．杠杆始终是省力的 B．杠杆始终是费力的
C．杠杆先是省力的后是费力的 D．杠杆先是费力的后是省力的
3．如图所示，O为杠杆的支点，在A点挂一重物，图中力F1、F2、F3和F4能使杠杆在水平位置平衡的最小拉力是（ ）
A．F1 B．F2 C．F3 D．F4

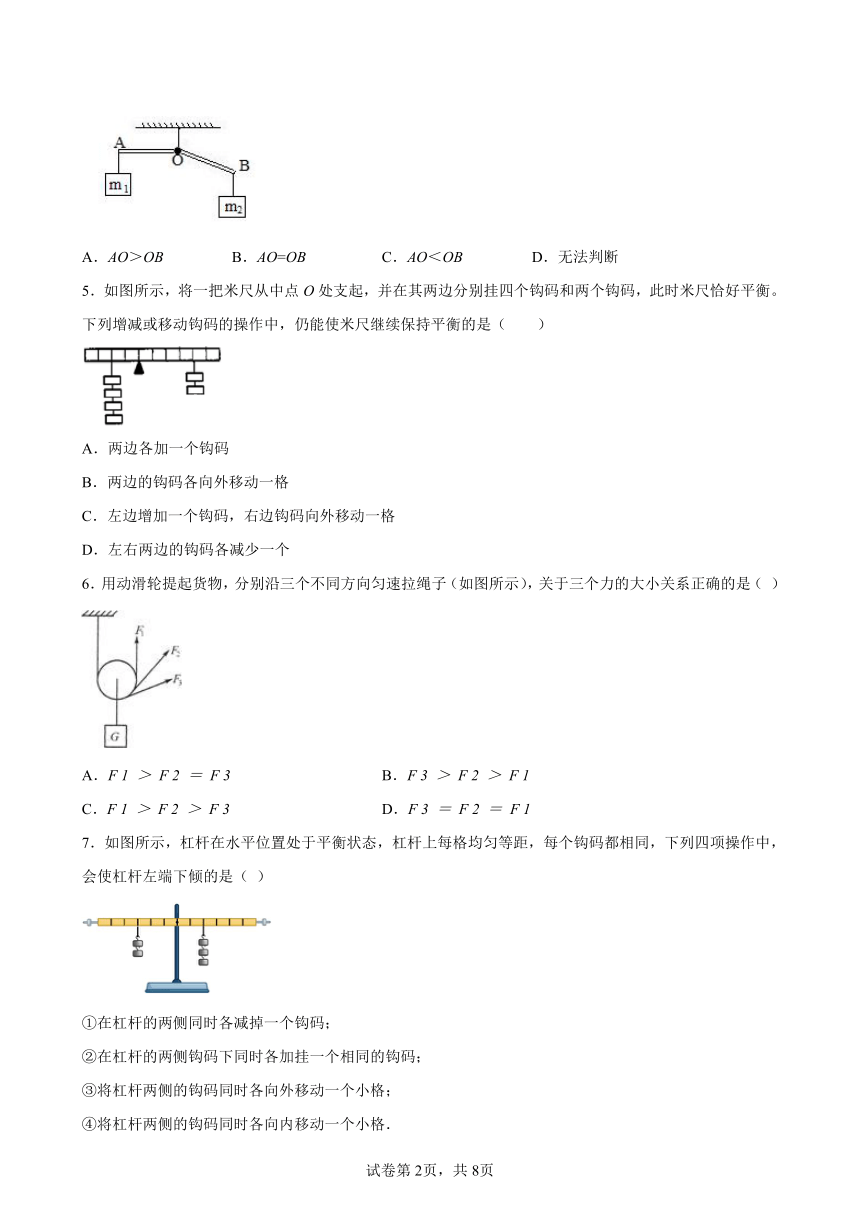

4．如图所示的杠杆用细线悬挂起来，在A、B两端分别挂上质量相同的重物m1、m2时，杠杆平衡，此时AO恰好处于水平位置，不计杠杆重力，则AO与OB的关系为（ ）
A．AO＞OB B．AO=OB C．AO＜OB D．无法判断
5．如图所示，将一把米尺从中点O处支起，并在其两边分别挂四个钩码和两个钩码，此时米尺恰好平衡。下列增减或移动钩码的操作中，仍能使米尺继续保持平衡的是（ ）
A．两边各加一个钩码
B．两边的钩码各向外移动一格
C．左边增加一个钩码，右边钩码向外移动一格
D．左右两边的钩码各减少一个
6．用动滑轮提起货物，分别沿三个不同方向匀速拉绳子（如图所示），关于三个力的大小关系正确的是（ ）
A．F 1 ＞ F 2 ＝ F 3 B．F 3 ＞ F 2 ＞ F 1
C．F 1 ＞ F 2 ＞ F 3 D．F 3 ＝ F 2 ＝ F 1
7．如图所示，杠杆在水平位置处于平衡状态，杠杆上每格均匀等距，每个钩码都相同，下列四项操作中，会使杠杆左端下倾的是（ ）
①在杠杆的两侧同时各减掉一个钩码；
②在杠杆的两侧钩码下同时各加挂一个相同的钩码；
③将杠杆两侧的钩码同时各向外移动一个小格；
④将杠杆两侧的钩码同时各向内移动一个小格．
A．①③ B．②④ C．②③ D．①④

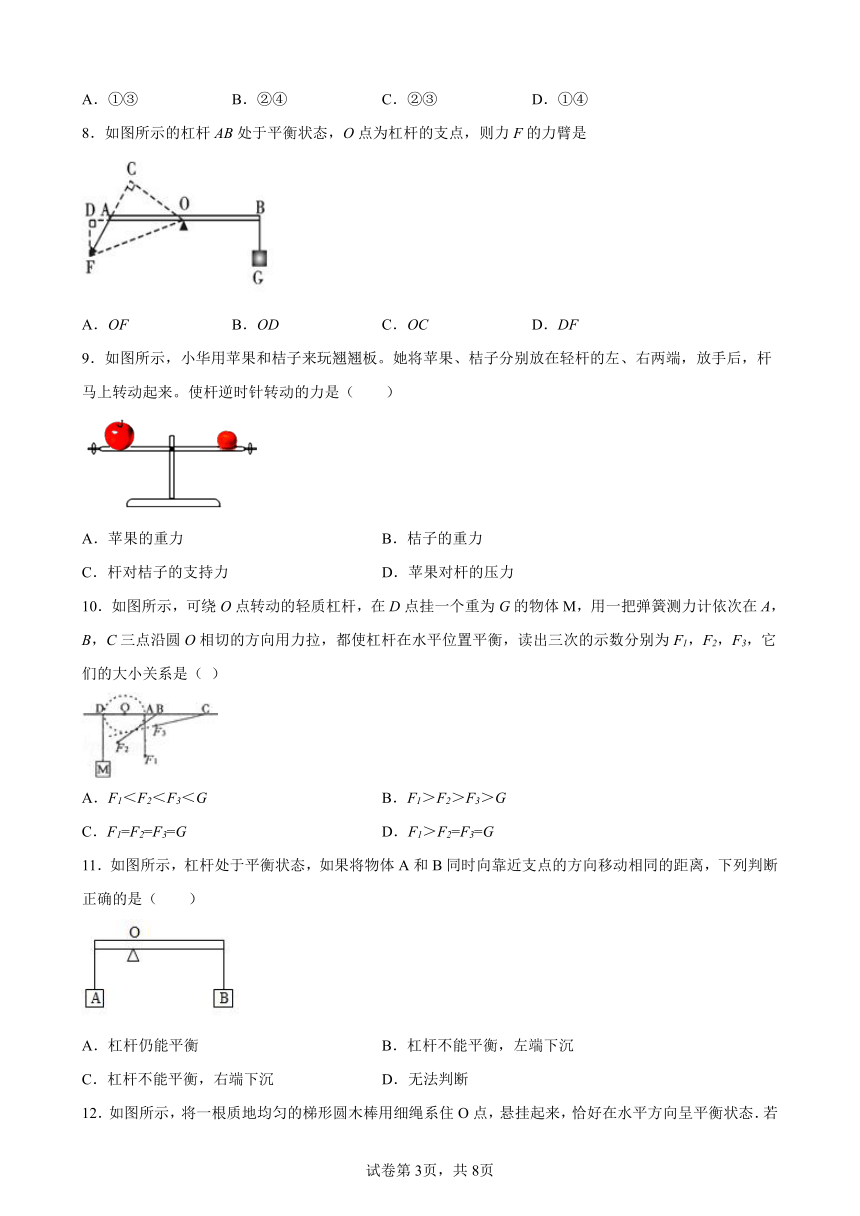

8．如图所示的杠杆AB处于平衡状态，O点为杠杆的支点，则力F的力臂是
A．OF B．OD C．OC D．DF
9．如图所示，小华用苹果和桔子来玩翘翘板。她将苹果、桔子分别放在轻杆的左、右两端，放手后，杆马上转动起来。使杆逆时针转动的力是（ ）
A．苹果的重力 B．桔子的重力
C．杆对桔子的支持力 D．苹果对杆的压力
10．如图所示，可绕O点转动的轻质杠杆，在D点挂一个重为G的物体M，用一把弹簧测力计依次在A，B，C三点沿圆O相切的方向用力拉，都使杠杆在水平位置平衡，读出三次的示数分别为F1，F2，F3，它们的大小关系是（ ）
A．F1＜F2＜F3＜G B．F1＞F2＞F3＞G
C．F1=F2=F3=G D．F1＞F2=F3=G
11．如图所示，杠杆处于平衡状态，如果将物体A和B同时向靠近支点的方向移动相同的距离，下列判断正确的是（ ）
A．杠杆仍能平衡 B．杠杆不能平衡，左端下沉
C．杠杆不能平衡，右端下沉 D．无法判断

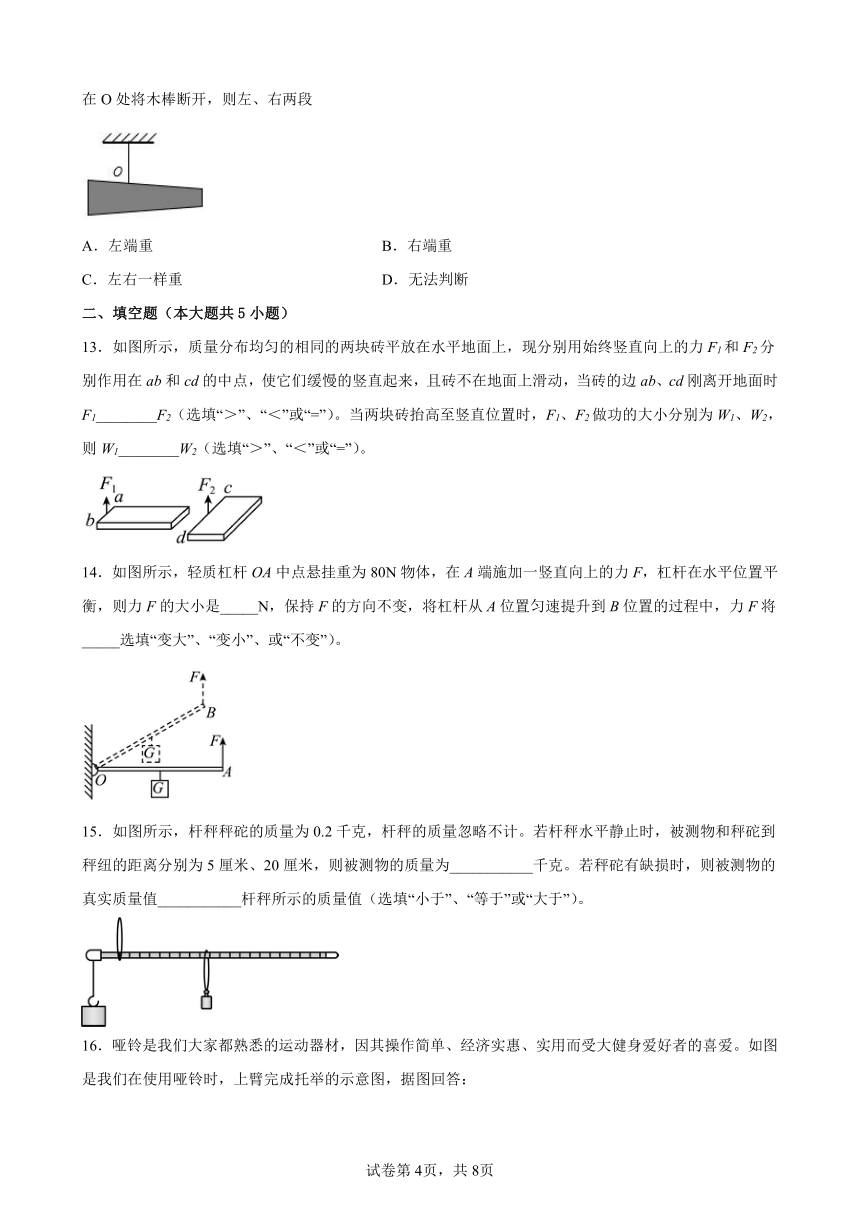

12．如图所示，将一根质地均匀的梯形圆木棒用细绳系住O点，悬挂起来，恰好在水平方向呈平衡状态．若在O处将木棒断开，则左、右两段
A．左端重 B．右端重
C．左右一样重 D．无法判断
二、填空题（本大题共5小题）
13．如图所示，质量分布均匀的相同的两块砖平放在水平地面上，现分别用始终竖直向上的力F1和F2分别作用在ab和cd的中点，使它们缓慢的竖直起来，且砖不在地面上滑动，当砖的边ab、cd刚离开地面时F1________F2（选填“＞”、“＜”或“=”）。当两块砖抬高至竖直位置时，F1、F2做功的大小分别为W1、W2，则W1________W2（选填“＞”、“＜”或“=”）。
14．如图所示，轻质杠杆OA中点悬挂重为80N物体，在A端施加一竖直向上的力F，杠杆在水平位置平衡，则力F的大小是_____N，保持F的方向不变，将杠杆从A位置匀速提升到B位置的过程中，力F将_____选填“变大”、“变小”、或“不变”）。
15．如图所示，杆秤秤砣的质量为0.2千克，杆秤的质量忽略不计。若杆秤水平静止时，被测物和秤砣到秤纽的距离分别为5厘米、20厘米，则被测物的质量为___________千克。若秤砣有缺损时，则被测物的真实质量值___________杆秤所示的质量值（选填“小于”、“等于”或“大于”）。

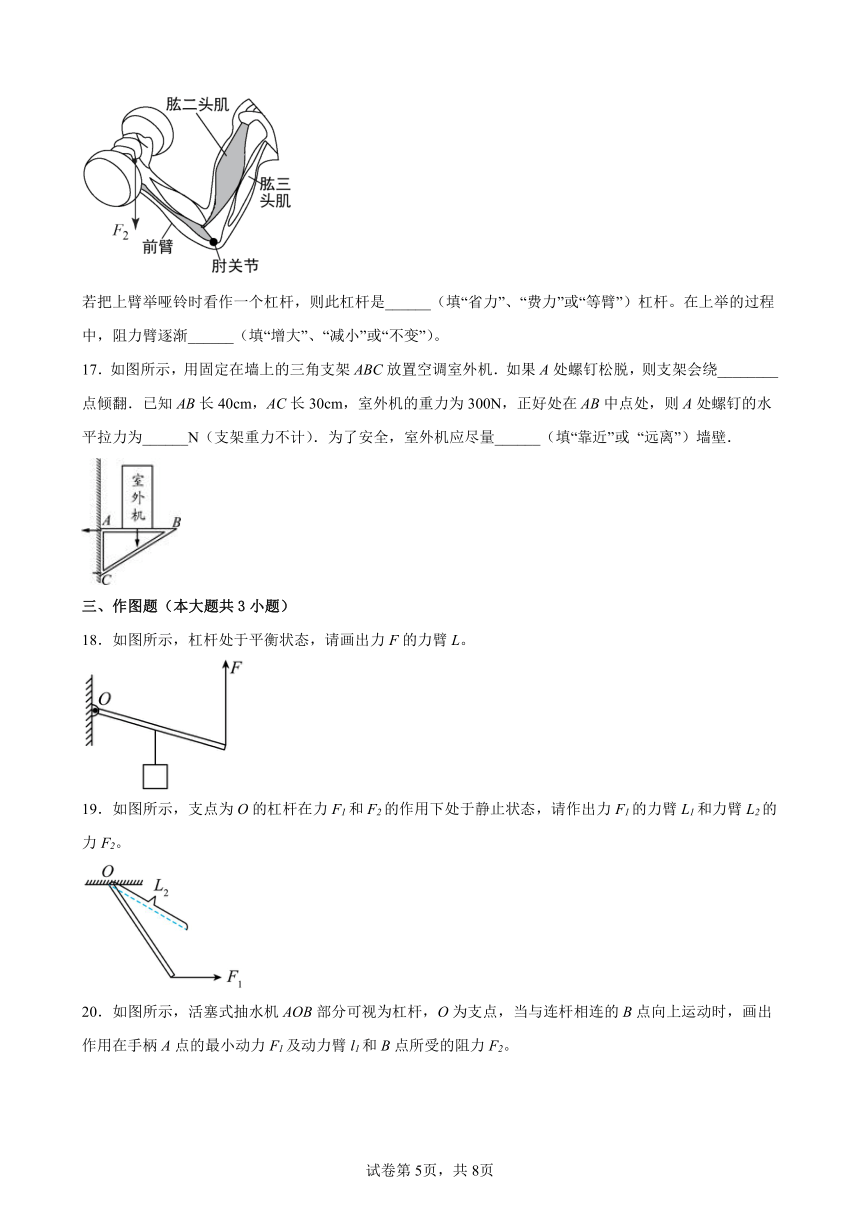

16．哑铃是我们大家都熟悉的运动器材，因其操作简单、经济实惠、实用而受大健身爱好者的喜爱。如图是我们在使用哑铃时，上臂完成托举的示意图，据图回答：
若把上臂举哑铃时看作一个杠杆，则此杠杆是______（填“省力”、“费力”或“等臂”）杠杆。在上举的过程中，阻力臂逐渐______（填“增大”、“减小”或“不变”）。
17．如图所示，用固定在墙上的三角支架ABC放置空调室外机．如果A处螺钉松脱，则支架会绕________点倾翻．已知AB长40cm，AC长30cm，室外机的重力为300N，正好处在AB中点处，则A处螺钉的水平拉力为______N（支架重力不计）．为了安全，室外机应尽量______（填“靠近”或 “远离”）墙壁．
三、作图题（本大题共3小题）
18．如图所示，杠杆处于平衡状态，请画出力F的力臂L。
19．如图所示，支点为O的杠杆在力F1和F2的作用下处于静止状态，请作出力F1的力臂L1和力臂L2的力F2。
20．如图所示，活塞式抽水机AOB部分可视为杠杆，O为支点，当与连杆相连的B点向上运动时，画出作用在手柄A点的最小动力F1及动力臂l1和B点所受的阻力F2。
四、实验题（本大题共2小题）
21．在“探究杠杆平衡条件的实验”中：
（1）如图甲所示，实验前，杠杆左端下沉，则应将左端的平衡螺母向______（选填“左”或“右”）调节，直到杠杆在水平位置平衡，目的是便于测量______。
（2）如图乙所示，杠杆上的刻度均匀，在A点挂4个钩码，要使杠杆在水平位置平衡，应在B点挂______个相同的钩码；当杠杆平衡后，将A、B两点下方所挂的钩码同时朝远离支点O方向移动一小格，则杠杆______（选填“能”或“不能”）在水平位置保持平衡。
（3）如图丙所示，若不在B点挂钩码，改用弹簧测力计在B点向下拉杠杆，使杠杆仍在水平位置平衡，当测力计从a位置转动到b位置时，其示数大小将______（选填“变大”、“变小”或“不变”）。
（4）在实验中，改变力和力臂的大小得到多组数据的目的是______（填序号）。
A．使测量数据更准确 B．多次测量求平均值减小误差 C．避免偶然性，使实验结论具有普遍性
22．根据“探究杠杆的平衡条件”实验要求，完成下列各题。
（1）实验前，杠杆静止在图甲所示位置，此时杠杆 _____（选填“是”或“不是”）平衡状态；为使杠杆在水平位置平衡，应将杠杆右端的平衡螺母向 _____调节（选填“左”或“右”）。
（2）要使图乙中杠杆在水平位置平衡，应在a处挂同样的钩码 _____个。
（3）小明同学通过对数据分析后得出的结论是：动力×支点到动力作用点的距离＝阻力×支点到阻力作用点的距离；与小组同学交流后，小华同学为了证明他的结论是错误的，于是做了如图丙的实验.将弹簧测力计由竖直地拉着变成倾斜地拉着，仍使杠杆在水平位置静止时，则弹簧测力计的示数将 _____（选填“变大”、“不变”或“变小”）。此实验 _____（选填“能”或”不能”）说明小明结论是错误的。
（4）而小军同学则利用图丁进行探究实验，测量出的拉力大小都与杠杆平衡条件不相符。其原因可能是 _____。
（5）在实验中，多次改变力和力臂的大小主要是为了 _____。
A．减小摩擦
B．获取多组实验数据归纳出物理规律
C．多次测量取平均值减小误差
D．使每组数据更准确
五、计算题（本大题共3小题）
23．搬运砖头的独轮车，车箱和砖头所受的总重力G=900N，独轮车的有关尺寸如图所示
(1)判断推车时的独轮车是省力杠杆还是费力杠杆；
(2)求推车时，人手向上的力F的大小
24．疫情期间，大壮同学自制了如图所示的健身器材，坚持锻炼身体。用细绳系在轻杆的O点将轻杆悬挂起来，在杆的A端悬挂质量m1=10kg的重物，在B端竖直向下缓慢拉动轻杆至水平位置。已知AO长1.5m，OB长0.5m，大壮质量m2=56kg，g取10N/kg，求此时：
(1)大壮对杆的拉力大小；(2)地面对大壮的支持力大小。
25．如图所示，质量不计的光滑木板AB长1.6m, 可绕固定点O转动，离O点0.4m的B端挂一重物G，板的A端用一根与水平地面成30°夹角的细绳拉住，木板在水平位置平衡时绳的拉力是8N.然后在O点的正上方放一质量为0.5 kg的小球，若小球以20cm /s的速度由O点沿木板向A端匀速运动，问小球至少运动多长时间细绳的拉力减小到零.( 取g=10N/kg, 绳的重力不计)
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．B
2．C
3．A
4．C
5．C
6．B
7．B
8．C
9．D
10．C
11．C
12．A
13． = >
14． 40 不变
15． 0.8 小于
16． 费力 减小
17． C 200 靠近
18．
19．
20．
21． 右 力臂 6 不能 变大 C
22． 是 右 1 变大 能 没有考虑杠杆自身重力对实验的影响 B
23．(1)省力杠杆；(2)300N
24．(1) 300N；(2) 260N
25．4.8s
答案第1页，共2页
答案第1页，共2页
