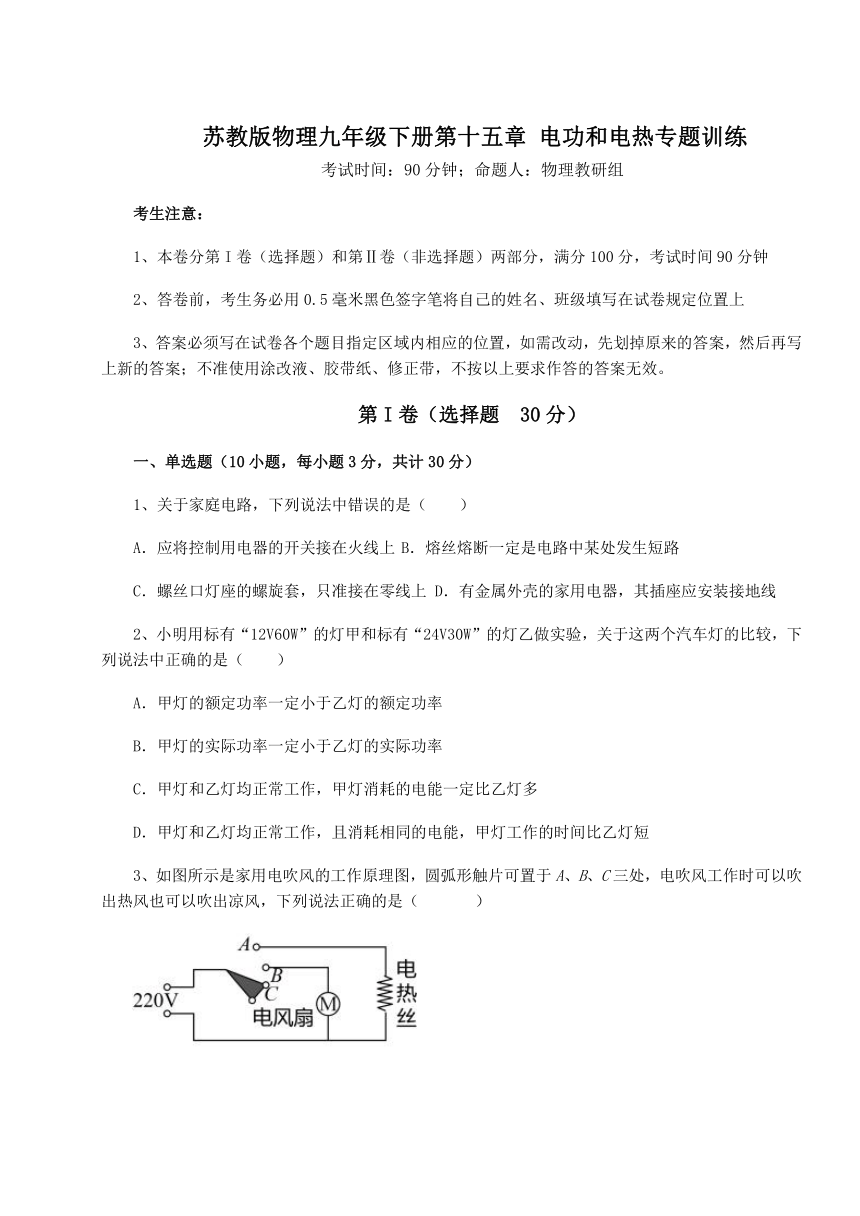

苏教版物理九年级下册第十五章 电功和电热专题训练
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、关于家庭电路，下列说法中错误的是（　　）
A．应将控制用电器的开关接在火线上 B．熔丝熔断一定是电路中某处发生短路
C．螺丝口灯座的螺旋套，只准接在零线上 D．有金属外壳的家用电器，其插座应安装接地线
2、小明用标有“12V60W”的灯甲和标有“24V30W”的灯乙做实验，关于这两个汽车灯的比较，下列说法中正确的是（　　）
A．甲灯的额定功率一定小于乙灯的额定功率
B．甲灯的实际功率一定小于乙灯的实际功率
C．甲灯和乙灯均正常工作，甲灯消耗的电能一定比乙灯多
D．甲灯和乙灯均正常工作，且消耗相同的电能，甲灯工作的时间比乙灯短
3、如图所示是家用电吹风的工作原理图，圆弧形触片可置于A、B、C三处，电吹风工作时可以吹出热风也可以吹出凉风，下列说法正确的是（ ）
A．电风扇工作时将机械能转化为电能
B．电热丝选材时要选择导电性能好的铜丝
C．圆弧形触片置于A处时电风扇和电热丝串联
D．圆弧形触片置于B处时电吹风吹凉风

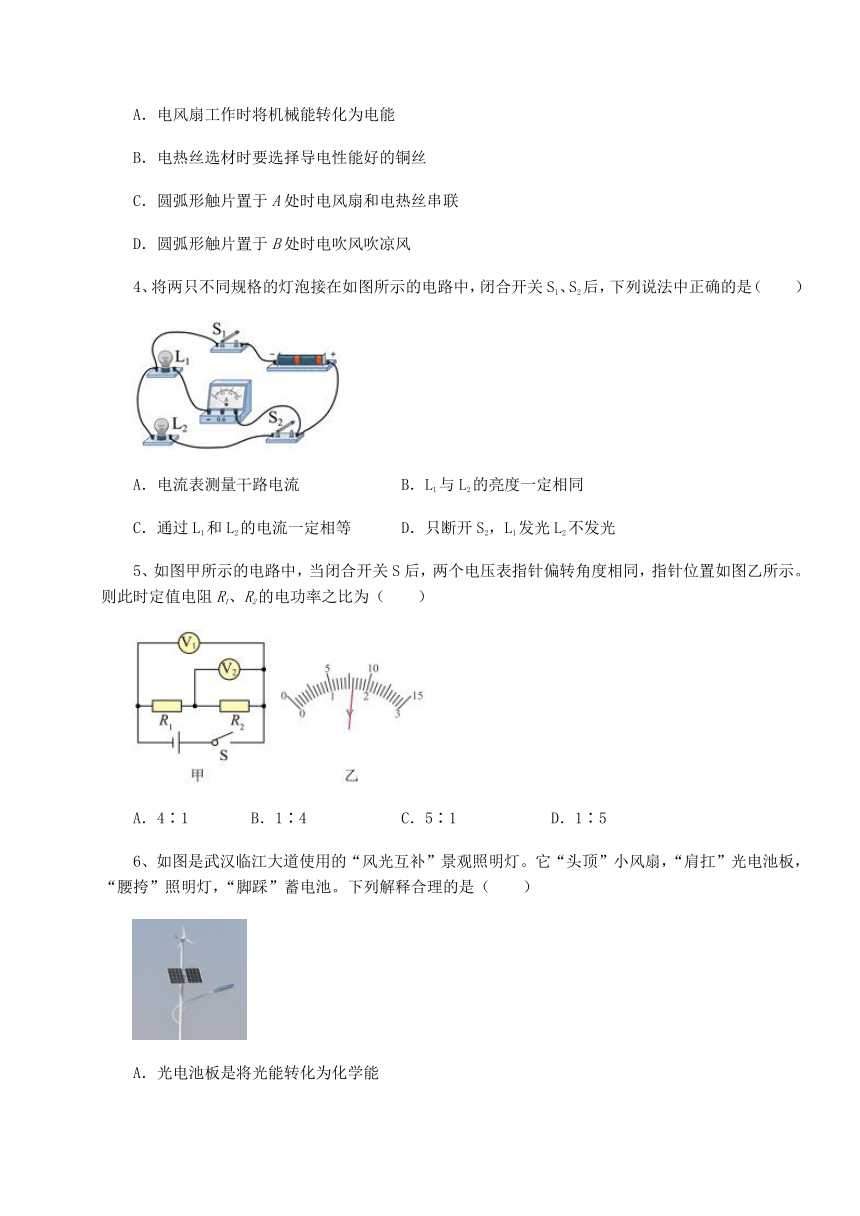

4、将两只不同规格的灯泡接在如图所示的电路中，闭合开关S1、S2后，下列说法中正确的是（　　）
A．电流表测量干路电流 B．L1与L2的亮度一定相同
C．通过L1和L2的电流一定相等 D．只断开S2，L1发光L2不发光
5、如图甲所示的电路中，当闭合开关S后，两个电压表指针偏转角度相同，指针位置如图乙所示。则此时定值电阻R1、R2的电功率之比为（　　）
A．4∶1 B．1∶4 C．5∶1 D．1∶5
6、如图是武汉临江大道使用的“风光互补”景观照明灯。它“头顶”小风扇，“肩扛”光电池板，“腰挎”照明灯，“脚踩”蓄电池。下列解释合理的是（　　）
A．光电池板是将光能转化为化学能
B．照明灯是将内能转化为电能
C．小风扇利用风力发电，将机械能转化为电能
D．蓄电池夜晚放电，将电能转化为化学能
7、如图甲所示电路中，R为滑动变阻器，R0为定值电阻，电源电压4V恒定不变。（不计温度对电阻影响），在滑片滑动过程中，电流表与电压表的示数变化图乙所示，则根据图象信息可知（　　）
A．R0阻值是35Ω B．电路的最大总功率是3.2W
C．电路的最小总功率是0.35W D．滑动变阻器的最大阻值是5Ω
8、如图所示为一种试电笔的构造图，下列说法中正确的是（　　）
A．使用试电笔时手可以接触金属笔尖
B．使用试电笔时手不要接触金属笔卡
C．试电笔中的电阻可以用铁丝代替
D．正确使用试电笔，若氖管发光则说明接触的是火线
9、下列有关家庭电路和安全用电的说法中，正确的是（　　）
A．家庭电路中的空气开关与插座是并联的
B．使用试电笔测火线时，手指千万不能碰到笔尖
C．经验证明，只有36V的电压对人体才是安全的
D．家庭电路中只有发生短路，才会使电路中的电流过大
10、下列描述中最符合实际的是（　　）
A．节能灯正常工作时的电流大约0.1A
B．对人体讲，安全电压只能是36V
C．冰箱正常工作时的消耗的功率大约20W
D．空调机正常工作时的电流大约0.5A
第Ⅱ卷（非选择题 70分）
二、填空题（6小题，每小题5分，共计30分）

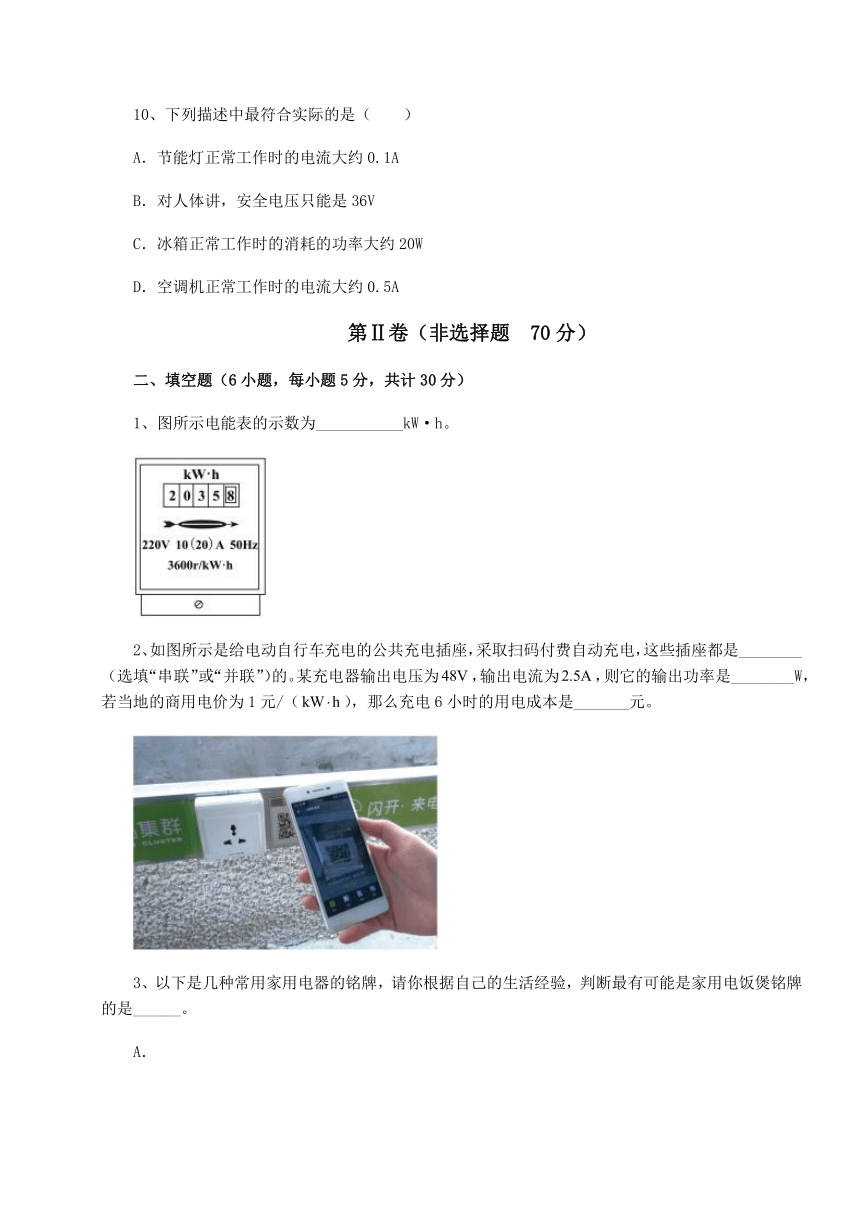

1、图所示电能表的示数为___________kW·h。
2、如图所示是给电动自行车充电的公共充电插座，采取扫码付费自动充电，这些插座都是________（选填“串联”或“并联”）的。某充电器输出电压为，输出电流为，则它的输出功率是________W，若当地的商用电价为1元/（），那么充电6小时的用电成本是_______元。

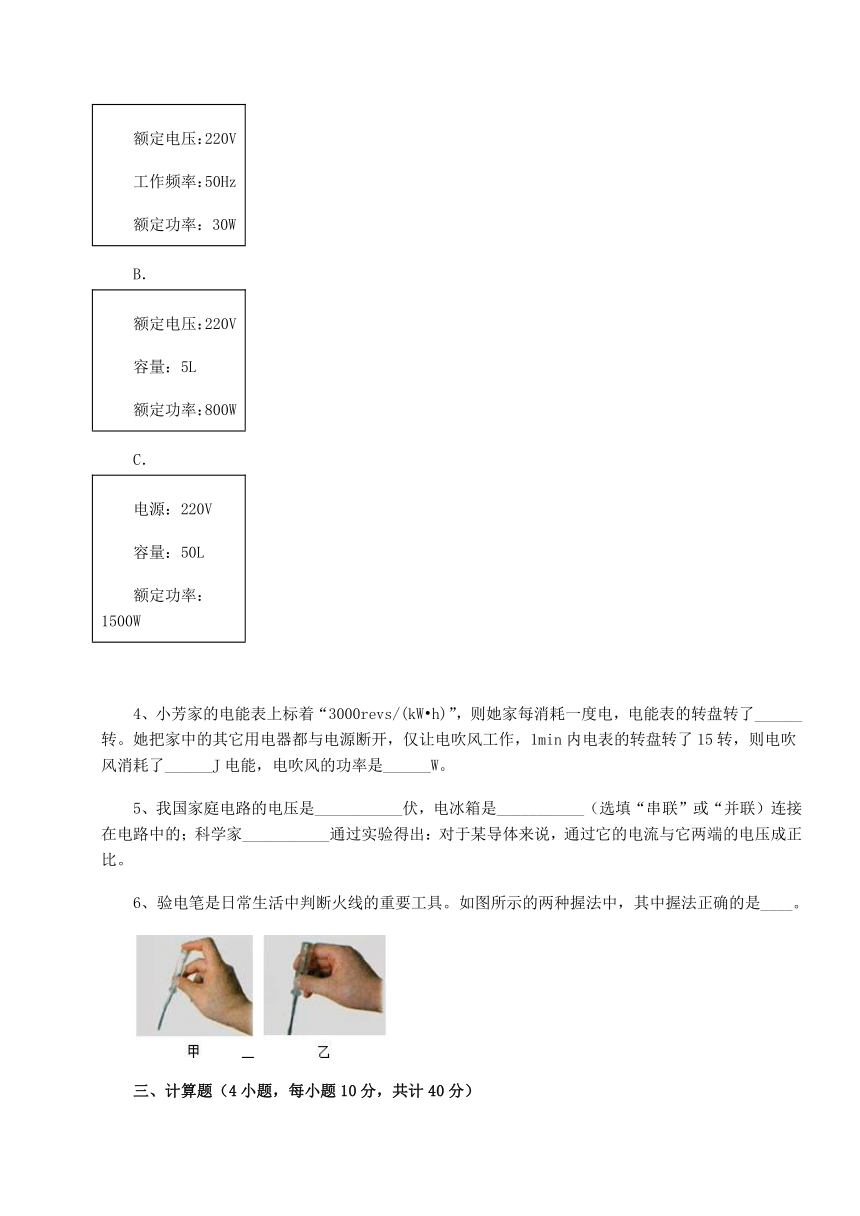

3、以下是几种常用家用电器的铭牌，请你根据自己的生活经验，判断最有可能是家用电饭煲铭牌的是______。
A．
额定电压：220V 工作频率：50Hz 额定功率：30W
B．
额定电压：220V 容量：5L 额定功率：800W
C．
电源：220V 容量：50L 额定功率：1500W
4、小芳家的电能表上标着“3000revs/(kW h)”，则她家每消耗一度电，电能表的转盘转了______转。她把家中的其它用电器都与电源断开，仅让电吹风工作，1min内电表的转盘转了15转，则电吹风消耗了______J电能，电吹风的功率是______W。
5、我国家庭电路的电压是___________伏，电冰箱是___________（选填“串联”或“并联）连接在电路中的；科学家___________通过实验得出：对于某导体来说，通过它的电流与它两端的电压成正比。
6、验电笔是日常生活中判断火线的重要工具。如图所示的两种握法中，其中握法正确的是____。
三、计算题（4小题，每小题10分，共计40分）
1、有一额定功率为1000W的电热水壶，内装1.6kg的水，通电后持续正常加热，将50℃的水烧开（在标准大气压下），用时7min，已知水的比热容是。求：
（1）水吸收的热量；
（2）电热水壶的效率。
2、如图所示，电源两端的电压为6V且保持不变，定值电阻R1的阻值为20Ω。闭合开关S，当滑动变阻器R2的滑片处于某位置时，电流表的示数为0.4A，求此时：
（1）滑动变阻器R2接入电路的阻值；
（2）10s内电流对电阻R1做的功。
3、某电热水壶铭牌的部分信息如表所示该电热水壶正常工作时，把2kg水从20℃加热到100℃用时14min。求：
型号 XX
额定电压 220V
额定功率 1000W
频率 50Hz
（1）水吸收的热量；
（2）电热水壶的热效率。
4、如图是家庭常用的电热水壶，它的额定电压是220V，额定功率是2000W。求
（1）电热水壶的电阻；
（2）电热水壶正常工作3min消耗的电能。
-参考答案-
一、单选题
1、B
【解析】
【分析】
【详解】
A.应将控制用电器的开关接在火线和用电器之间，开关断开时，用电器与电源断开，避免发生触电事故，故A正确，不符合题意；
B.熔丝熔断可能是电路中某处发生短路，也可能是用电器总功率过大，故B错误，符合题意；
C.螺丝口灯座的螺旋套只准接在零线上，灯座的尾端接在火线上，避免安装灯泡时手接触火线发生触电事故，故C正确，不符合题意；
D.有金属外壳的家用电器，其插座应安装接地线，避免用电器金属外壳带电发生触电事故，故D正确，不符合题意。
故选B。
【点睛】
2、D
【解析】
【详解】
A．甲灯的额定功率为60W，乙灯的额定功率为30W，甲灯的额定功率大于乙灯的额定功率，故A错误；
B．电灯实际功率取决于实际电压的高低，由于甲灯和乙灯实际工作的电压不清楚，所以它们的实际功率大小无法比较，故B错误；
C．根据公式W=Pt，两灯消耗的电能多少取决于功率和工作的时间，虽然甲灯和乙灯均正常工作时甲的功率大于乙的功率，但由于工作时间不确定，消耗的电能多少无法比较，故C错误；
D．根据公式
甲灯和乙灯均正常工作，且消耗相同的电能，由于P甲>P乙，那么t甲故选D。
3、D
【解析】
【详解】
A．电风扇工作时将电能主要转化为机械能，故A错误；
B．根据焦耳定律可知，电流产生的热量与导体的电阻、通电时间、电流的大小有关；选择电热丝时，电热丝要有一定的电阻值，而铜丝的导电性较好，同种情况下的电阻很小，容易造成电路短路，故B错误；
C．圆弧形触片置于A处时，电流的路径有两条，电风扇和电热丝并联，故C错误；
D．圆弧形触片置于B处时，只有电动机接入电路，电吹风吹凉风，故D正确。
故选D。
4、D
【解析】
【详解】
A．由图知，闭合开关S1、S2后，灯泡L1、L2并列接在电路中，即两灯并联；电流表和L1在一条支路上，则电流表测量通过L1的电流；开关S2和L2在另一条支路上，开关S2只控制灯L2；开关S1在干路上，则开关S1控制整个电路，故A错误；
B．灯泡L1、L2的规格不同，并联在同一电路中，两个灯泡两端的电压相同，由可知，实际功率不相同，L1与L2的亮度不相同，故B错误；
C．灯泡L1、L2的规格不同，并联在同一电路中，两个灯泡两端的电压相同，由可知通过L1和L2的电流不相等，故C错误；
D．只断开S2，L2支路断路，电路为只有L1的简单电路，L1发光，L2不发光，故D正确。
故选D。
5、A
【解析】
【详解】
由电路图知，两电阻串联，电压表V1测电源电压，V2测R2两端电压；因串联电路两端电压等于各部分电路两端电压之和，而两个电压表指针偏转角度相同，所以由图乙可知，V1使用是大量程，分度值0.5V，示数为8V，即电源电压为8V；V2使用是小量程，分度值0.1V，示数为1.6V，即R2两端电压U2＝1.6V，则R1两端电压
U1=U﹣U2=8V﹣1.6V=6.4V
又因串联电路中电流处处相等，所以R1、R2消耗的电功率之比
故A符合题意，BCD不符合题意。
故选A。
6、C
【解析】
【详解】
A．光电池板是将光能转化为电能，而不是化学能，故A不符合题意；
B．照明灯工作时，将电能转化为光能，故B不符合题意；
C．风力吹动小风扇转动发电，将机械能转化为电能，故C符合题意；
D．蓄电池夜晚放电，将化学能转化为电能，而不是将电能转化为化学能，故D不符合题意。
故选C。
7、B
【解析】
【详解】
A．当滑动变阻器接入电路的电阻最小时，电路为R0的简单电路，由乙图可知，所以
故A不符合题意；
B．电路的最大功率
故B符合题意；
CD．当滑动变阻器接入电路的电阻最大时，电路中的电流最小，由乙图可知，电路的总电阻为
滑动变阻器的最大阻值为
电路的最小功率为
故CD不符合题意。
故选B。
8、D
【解析】
【详解】
AB．手不要接触试电笔前端的金属体笔尖，必须接触试电笔末端的金属体笔卡，使电源和大地之间形成通路，故AB错误；
CD．在使用试电笔时，试电笔的高值电阻和人串联在火线和大地之间，加在两者之间的电压是，此时试电笔的高值电阻分担的电压很大，人体分担的电压很小，通过人体的电流很小，氖管发光，不会发生触电事故，因此不能用铁丝代替试电笔中的电阻，而零线与大地之间无电压，所以氖管不发光，故C错误，D正确。
故选D。
9、B
【解析】
【详解】
A．家庭电路中空气开关是串联在火线上，插座是并联在火线和零线之间，因此空气开关和插座是串联关系，故A错误；
B．使用试电笔时，手指一定要接触笔尾金属体，千万不能碰到笔尖金属体，以免造成触电事故，故B正确；
C．经验证明，不高于36V的电压对人体时安全的，故C错误；
D．家庭电路中，短路和用电器总功率过大都会使电路中的电流过大，故D错误。
故选B。
10、A
【解析】
【详解】
A．节能灯的额定功率一般为22W左右，由电功率的公式可得
故A符合题意；
B．对人体讲，安全电压是不高于36V，故B不符合题意；
C．冰箱正常工作时的电流为1A左右，由电功率的公式可得
故C不符合题意；
D．空调机正常工作时的功率1100W左右，由电功率的公式可得
故D不符合题意。
故选A。
二、填空题
1、2035.8
【解析】
【详解】
电能表盘上数字的最后一位为小数，单位为kW·h，故电能表的读数为2035.8kW·h。
2、 并联 120 0.72
【解析】
【详解】
[1]公共充电插座，自动充电时，它们之间互不影响，所以是并联的。
[2]充电器的输出功率
[3]充电6小时的消耗的电能
电费
3、B
【解析】
【详解】
A．由图知，铭牌上的额定电压相同都是220V，A中额定功率30W太小，不可能是电饭煲的功率，故A不符合题意；
B．额定电压为220V，容量为5L，额定功率为800W，这是电饭煲铭牌，故B符合题意；
C．铭牌中容量50L太大，不是家用电饭煲的容量，故C不符合题意。
故选B。
4、 3000 1.8×104 300
【解析】
【详解】
[1]“3000revs/(kW h)”表示每消耗1kW h的电能（即消耗一度电），电能表的转盘转3000转。
[2]转盘转15转时，消耗的电能
[3]电吹风的电功率
5、 220 并联 欧姆
【解析】
【详解】
[1]由常见的电压可知，我国家庭电路电压为220V。
[2]家庭电路中各个用电器是互不影响的，它们是并联的，所以电冰箱并联在电路中。
[3]德国物理学家欧姆经过大量的实验研究，得出了电流与电压、电阻的关系：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
6、甲
【解析】
【详解】
使用验电笔时，手要接触到笔尾的金属体才能形成回路，从而检验火线和零线，由图中可知正确的握法是甲。
三、计算题
1、（1）3.36×105J；（2）80%
【解析】
【详解】
解：（1）在标准大气压下，将50℃的水烧开需要吸收的热量为
（2）电热水壶工作7min，消耗的电能为
W=Pt=1000W×7×60s=4.2×105J
根据可得电热水壶的效率
答：（1）水吸收的热量为3.36×105J；
（2）电热水壶的效率为80%。
2、（1）60Ω；（2）18J
【解析】
【详解】
解：等效电路图如图所示：
（1）通过R1的电流
通过R2的电流
滑动变阻器R2接入电路的阻值
（2）10s内电流通过电阻R1做的功
答：（1）滑动变阻器R2接入电路的阻值60Ω；
（2）10s内电流对电阻R1做的功18J。
3、（1）6.72105J；（2）80%
【解析】
【详解】
解：（1）水吸收的热量
（2）电热水壶正常工作时的功率
由可得，正常工作消耗的电能
电热水壶的效率
答：（1）水吸收的热量为；
（2）电热水壶加热效率为80%。
4、（1）24.2Ω ；（2）3.6×105J（或者0.1 kW·h）
【解析】
【详解】
解：（1）电热水壶的电阻
（2））电热水壶正常工作3min消耗的电能
W=Pt=2000W×180s =3.6×105J
或者
W=Pt =2kW×0.05h=0.1kW·h
答：（1）电热水壶的电阻为24.2Ω；
（2）电热水壶正常工作3min消耗的电能是3.6×105J。
