16.1 电能 电功
学习目标
T A R G E T
从能的转化认识电能，能结合生活实例分析电能转化是通过做功实现的。
01.
了解电能和生活的关系，知道电能的单位。
02.
03.
会读家用电能表，会通过电能表计算家庭电费，有节约用电的意识。
01
电
能
02
电
能
表
03
电
功

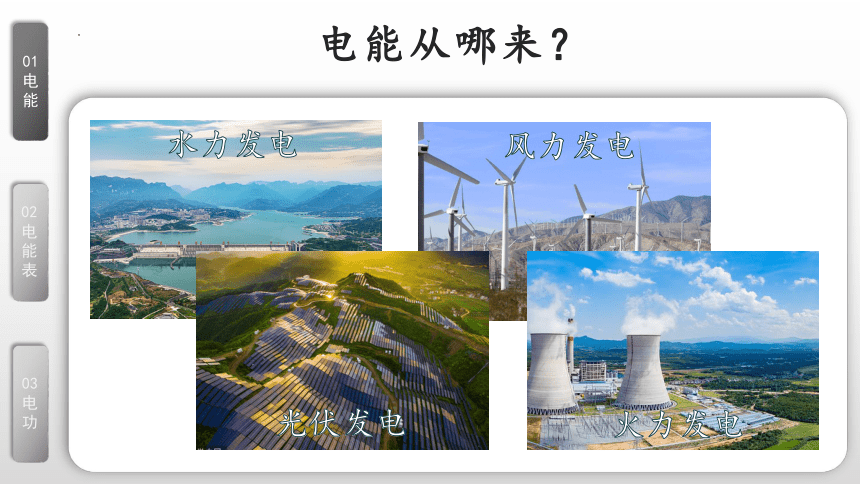

电能从哪来？
水力发电
风力发电
光伏发电
火力发电
01
电
能
02
电
能
表
03
电
功

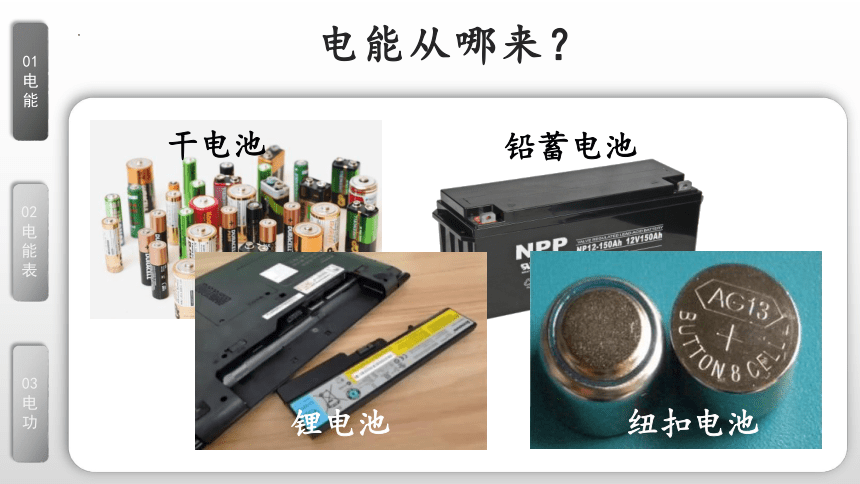

电能从哪来？
干电池
铅蓄电池
锂电池
纽扣电池
01
电
能
02
电
能
表
03
电
功
电能在生活中的利用
电能→光能
电能→机械能
电能→内能
电能
01
电
能
02
电
能
表
03
电
功
其他形式的能
转化
其他形式的能
转化

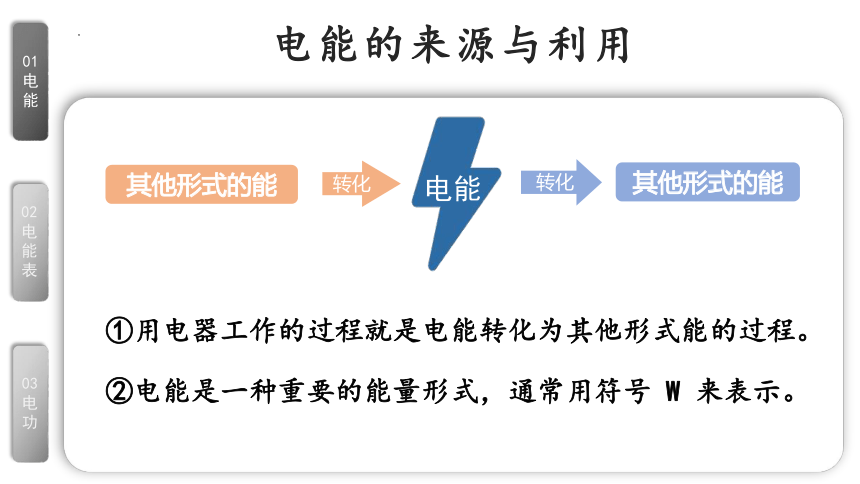

电能的来源与利用
电能
①用电器工作的过程就是电能转化为其他形式能的过程。
②电能是一种重要的能量形式，通常用符号 W 来表示。
电能
01
电
能
02
电
能
表
03
电
功

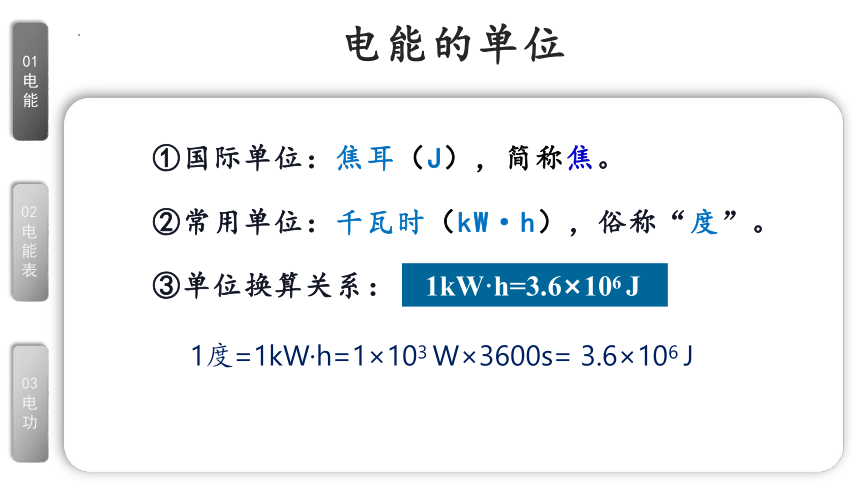

电能的单位
①国际单位：焦耳（J），简称焦。
②常用单位：千瓦时（kW·h），俗称“度”。
③单位换算关系：
1kW·h=3.6×106 J
1度=1kW·h=1×103 W×3600s= 3.6×106 J
电能
01
电
能
02
电
能
表
03
电
功

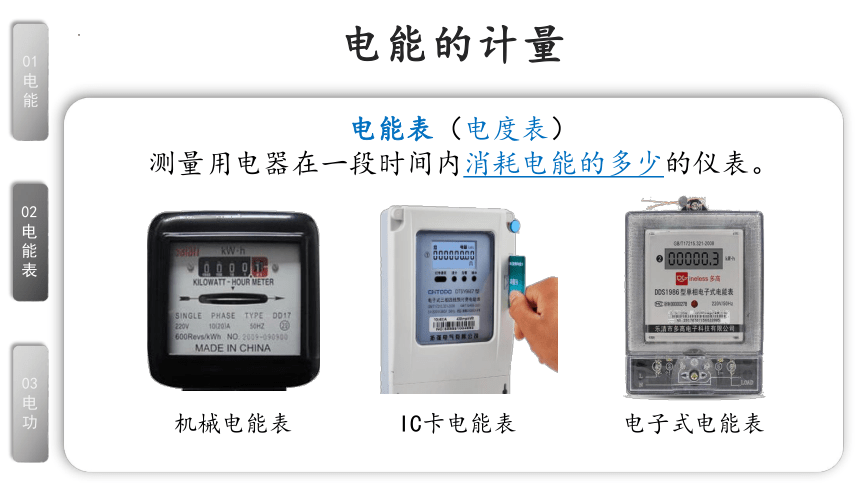

电能的计量
电能表（电度表）
测量用电器在一段时间内消耗电能的多少的仪表。
机械电能表
IC卡电能表
电子式电能表
电能
01
电
能
02
电
能
表
03
电
功
认识电能表
·计数窗口
显示数字的窗口
从这里读取数据
·转盘
电能表是否工作的标志
·计量单位
电能
01
电
能
02
电
能
表
03
电
功
认识电能表
“220V”
表示该电能表正常工作电压为220伏。
“10（20）A”表示该电能表的标定电流为10A，额定最大电流为20A。
“50HZ”表示该电能表在频率为50Hz的交流电路中使用
600Revs/（kW·h）
表示接在该电能表上的用电器，每消耗1kW·h的电能，电能表上的转盘转过600转。
电能
01
电
能
02
电
能
表
03
电
功
认识电能表
电能
01
电
能
02
电
能
表
03
电
功
电能表的读数
·计数窗口的示数前四位是整数，最后一位是小数。
月初：
电能表的示数为 840.1 kW·h
月底：
电能表的示数为 kW·h
885.0
电能
01
电
能
02
电
能
表
03
电
功
电能表的读数
·电能表前后两次示数之差，是这段时间内的用电量。
月初：
月底：
本月消耗电能 = 月底示数 - 月初示数
= 885.0kW·h - 840.1kW·h
= 44.9kW·h
电能
01
电
能
02
电
能
表
03
电
功
IC电能表
“3200imp/（kW h）”
其含义是电路每消耗lkW h的电能，电能表上指示灯闪烁3200次。
IC式电能表
电能
01
电
能
02
电
能
表
03
电
功
【例1】小明家中一周前、后电能表示数如图所示，小明家所在地区每度电的电费是0.5元，请你估算他一周需要付多少电费。
表盘的最右一位为小数
解析
这周用电约
823.3kW·h-781.5kW·h=41.8kW·h
电费 0.5元/（kW·h）×41.8kW·h=20.9元
电能
01
电
能
02
电
能
表
03
电
功
电能转化为其他形式的能，是通过什么方式实现的？
做功的实质是能量的转化
电流做功
能量的转化通过做功实现
电能 机械能
01
电
能
02
电
能
表
03
电
功
电功的概念
电能转化为其他形式能的过程也可以说是电流做功的过程。
有多少电能发生了转化，就说电流做了多少功，即电功( W )是多少。
有多少电能转化成其他形式的能
电流做了多少功
①各类用电器都是以电流做功的形式将电能转化为其他形式的能。
②用电功的大小来量度用电器消耗的电能的多少。
01
电
能
02
电
能
表
03
电
功
电功的计算
电流做功的多少，跟电流的大小，电压的高低，通电时间的长短都有关系。
W = UIt
U 表示电压，国际单位是 伏特（V）
I 表示电流，国际单位是 安培（A）
W 表示电功，国际单位是 焦耳（J）
t 表示通电时间，国际单位是 秒（s）
电能
01
电
能
02
电
能
表
03
电
功
例2．一个小灯泡的两端加2.5V电压时，通过的电流是0.3 A，它在这种情况下通电2min，电流做了多少功 消耗的电能是多少
W=UIt=2.5V×0.3A×120s=90J
消耗的电能
电流做的功
解： t=2min=120s
W能=W=90J
电能
01
电
能
02
电
能
表
03
电
功
课堂小结
电能
其他形式的能
转 化
利用
来源
（电流做功）
电功
电能表
计
量
W=UIt
电能
01
电
能
02
电
能
表
03
电
功
随堂练习
B.电水壶
C.电饭煲
1. 以下所列家用电器中，正常工作时，电能主要转化为机械能的是（ ）
D.电视机
A
A.电风扇
电能
01
电
能
02
电
能
表
03
电
功
