2021-2022学年人教版物理九年级全册第十五章电流和电路重点解析试题（有解析）

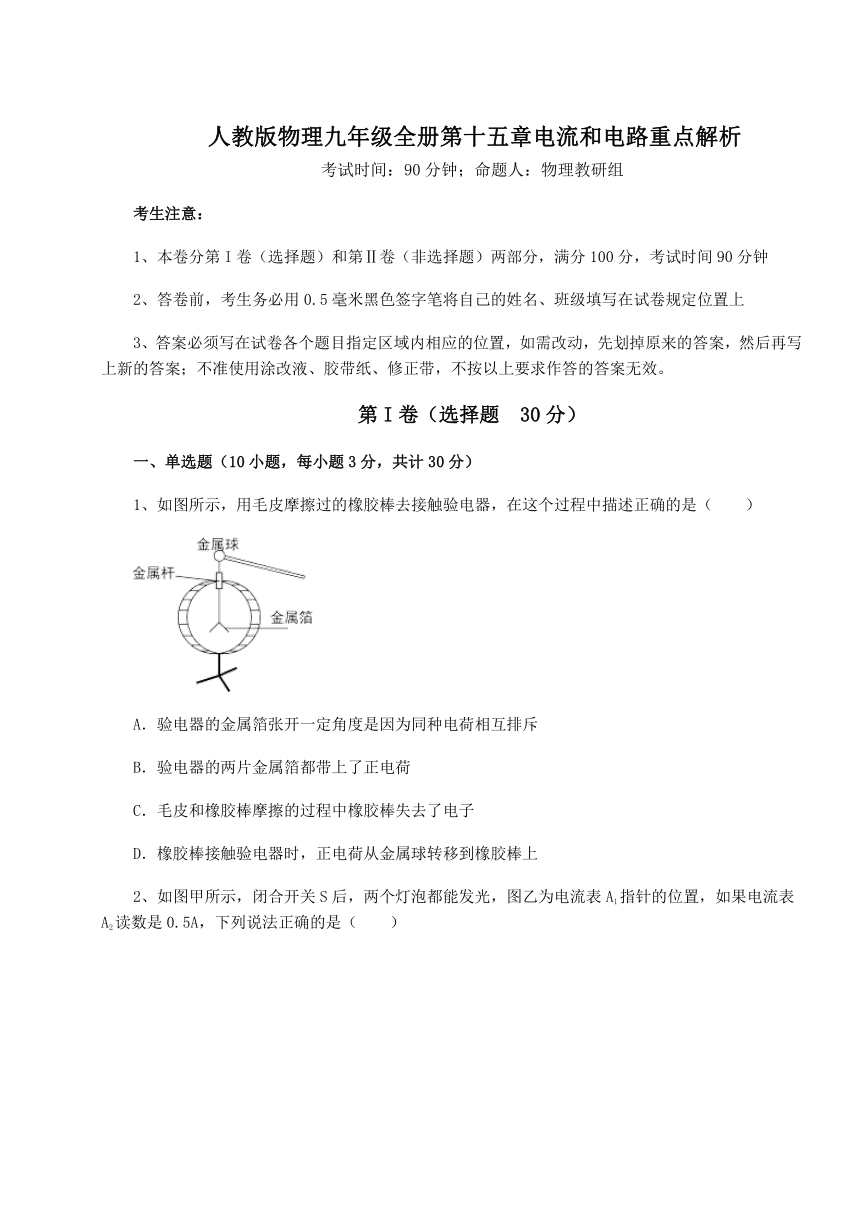

人教版物理九年级全册第十五章电流和电路重点解析
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、如图所示，用毛皮摩擦过的橡胶棒去接触验电器，在这个过程中描述正确的是（　　）
A．验电器的金属箔张开一定角度是因为同种电荷相互排斥
B．验电器的两片金属箔都带上了正电荷
C．毛皮和橡胶棒摩擦的过程中橡胶棒失去了电子
D．橡胶棒接触验电器时，正电荷从金属球转移到橡胶棒上

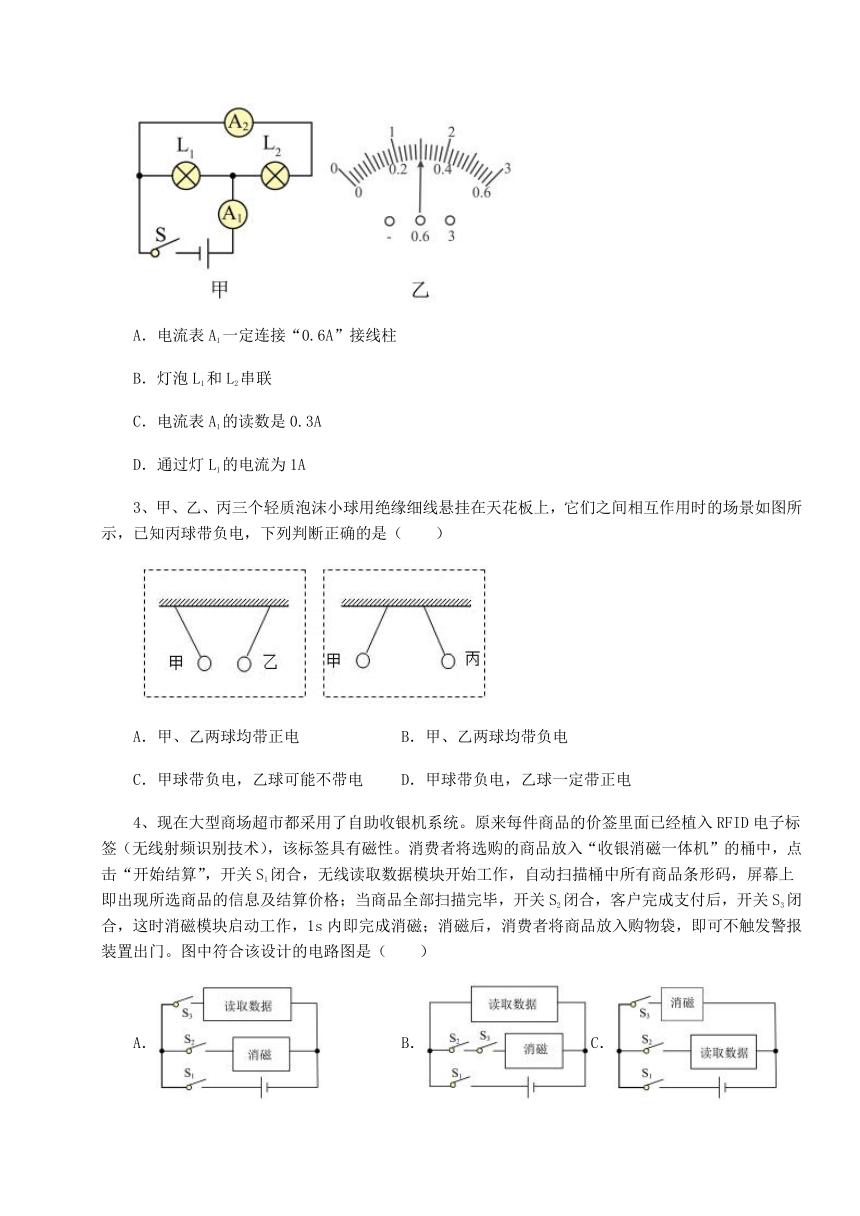

2、如图甲所示，闭合开关S后，两个灯泡都能发光，图乙为电流表A1指针的位置，如果电流表A2读数是0.5A，下列说法正确的是（　　）
A．电流表A1一定连接“0.6A”接线柱
B．灯泡L1和L2串联
C．电流表A1的读数是0.3A
D．通过灯L1的电流为1A
3、甲、乙、丙三个轻质泡沫小球用绝缘细线悬挂在天花板上，它们之间相互作用时的场景如图所示，已知丙球带负电，下列判断正确的是（　　）
A．甲、乙两球均带正电 B．甲、乙两球均带负电
C．甲球带负电，乙球可能不带电 D．甲球带负电，乙球一定带正电
4、现在大型商场超市都采用了自助收银机系统。原来每件商品的价签里面已经植入RFID电子标签（无线射频识别技术），该标签具有磁性。消费者将选购的商品放入“收银消磁一体机”的桶中，点击“开始结算”，开关S1闭合，无线读取数据模块开始工作，自动扫描桶中所有商品条形码，屏幕上即出现所选商品的信息及结算价格；当商品全部扫描完毕，开关S2闭合，客户完成支付后，开关S3闭合，这时消磁模块启动工作，1s内即完成消磁；消磁后，消费者将商品放入购物袋，即可不触发警报装置出门。图中符合该设计的电路图是（　　）
A． B．C． D．

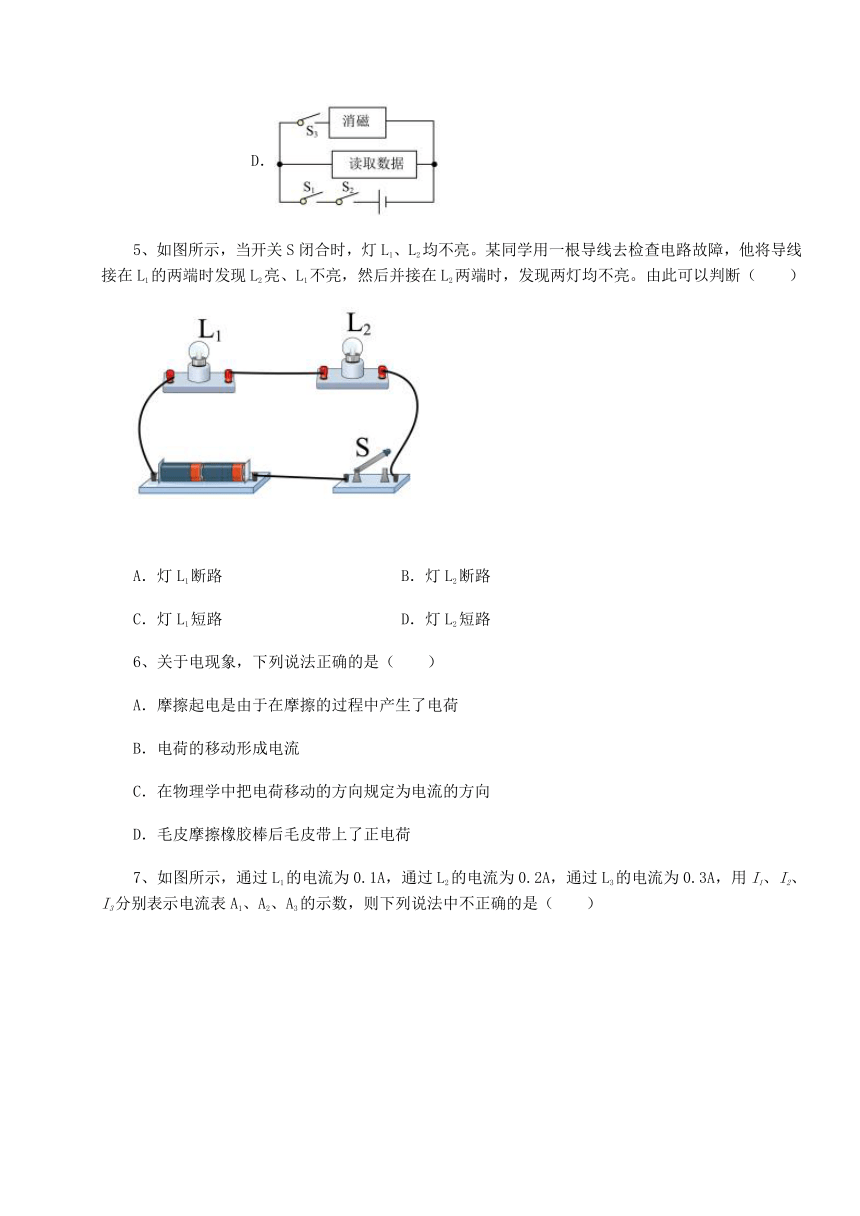

5、如图所示，当开关S闭合时，灯L1、L2均不亮。某同学用一根导线去检查电路故障，他将导线接在L1的两端时发现L2亮、L1不亮，然后并接在L2两端时，发现两灯均不亮。由此可以判断（　　）
A．灯L1断路 B．灯L2断路
C．灯L1短路 D．灯L2短路
6、关于电现象，下列说法正确的是（　　）
A．摩擦起电是由于在摩擦的过程中产生了电荷
B．电荷的移动形成电流
C．在物理学中把电荷移动的方向规定为电流的方向
D．毛皮摩擦橡胶棒后毛皮带上了正电荷
7、如图所示，通过L1的电流为0.1A，通过L2的电流为0.2A，通过L3的电流为0.3A，用I1、I2、I3分别表示电流表A1、A2、A3的示数，则下列说法中不正确的是（　　）
A．I1=0.6A B．I2=0.2A C．I3=0.3A D．I2=0.5A

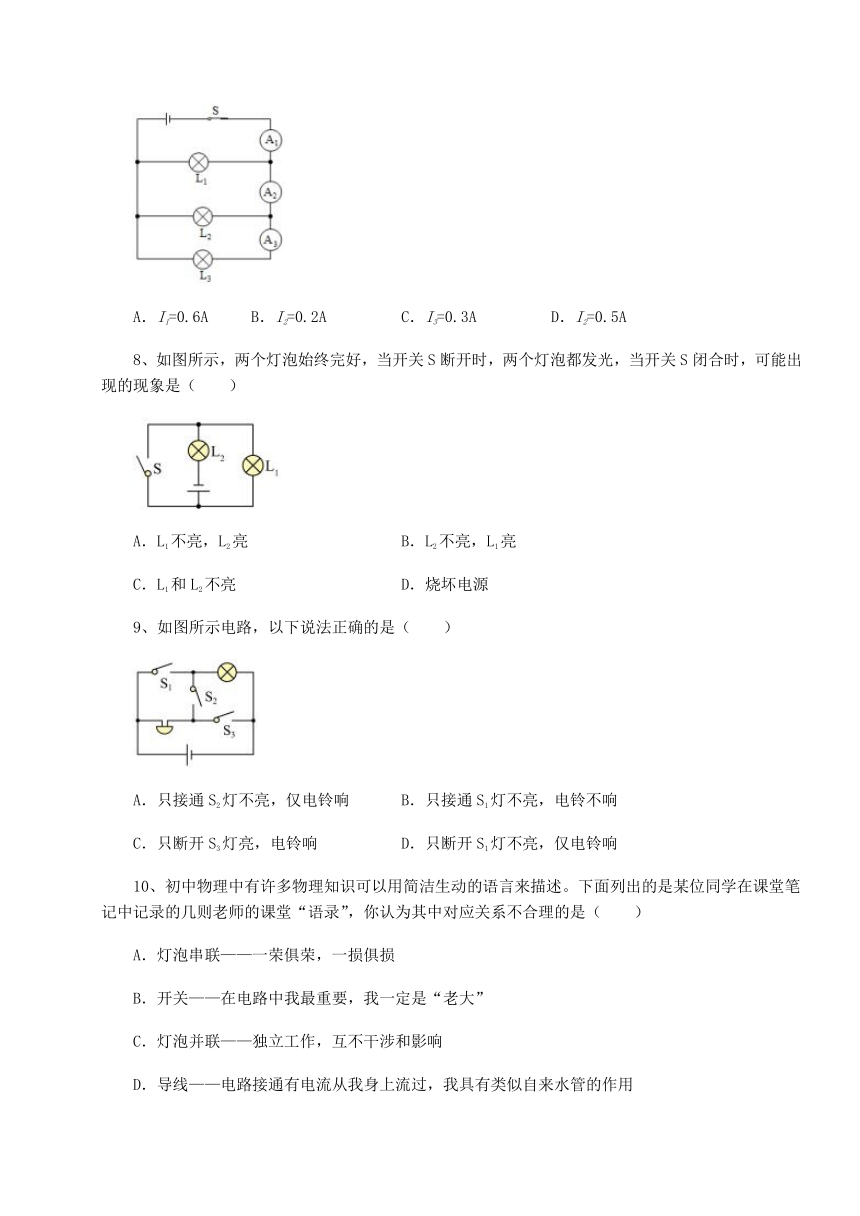

8、如图所示，两个灯泡始终完好，当开关S断开时，两个灯泡都发光，当开关S闭合时，可能出现的现象是（　　）
A．L1不亮，L2亮 B．L2不亮，L1亮
C．L1和L2不亮 D．烧坏电源
9、如图所示电路，以下说法正确的是（　　）
A．只接通S2灯不亮，仅电铃响 B．只接通S1灯不亮，电铃不响
C．只断开S3灯亮，电铃响 D．只断开S1灯不亮，仅电铃响
10、初中物理中有许多物理知识可以用简洁生动的语言来描述。下面列出的是某位同学在课堂笔记中记录的几则老师的课堂“语录”，你认为其中对应关系不合理的是（　　）
A．灯泡串联——一荣俱荣，一损俱损
B．开关——在电路中我最重要，我一定是“老大”
C．灯泡并联——独立工作，互不干涉和影响
D．导线——电路接通有电流从我身上流过，我具有类似自来水管的作用
第Ⅱ卷（非选择题 70分）

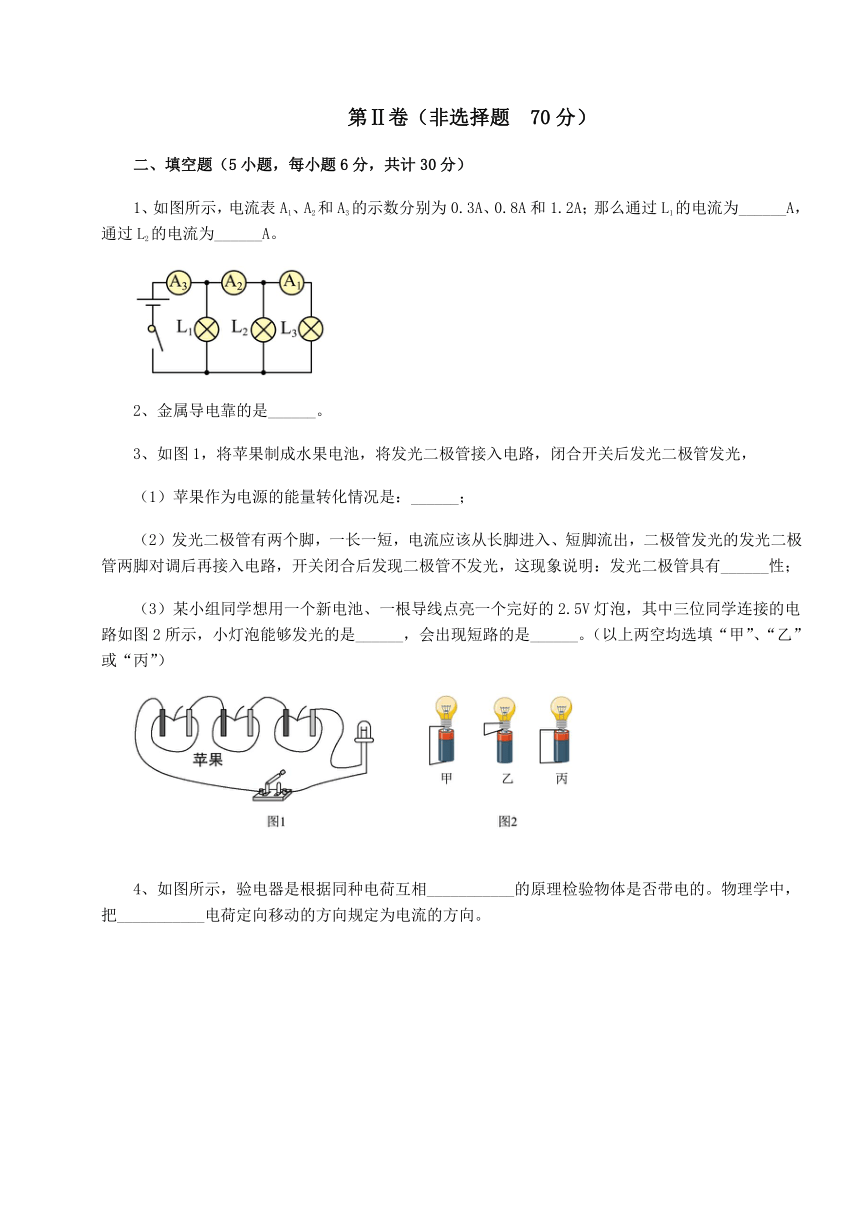

二、填空题（5小题，每小题6分，共计30分）
1、如图所示，电流表A1、A2和A3的示数分别为0.3A、0.8A和1.2A；那么通过L1的电流为______A，通过L2的电流为______A。
2、金属导电靠的是______。
3、如图1，将苹果制成水果电池，将发光二极管接入电路，闭合开关后发光二极管发光，
（1）苹果作为电源的能量转化情况是：______；
（2）发光二极管有两个脚，一长一短，电流应该从长脚进入、短脚流出，二极管发光的发光二极管两脚对调后再接入电路，开关闭合后发现二极管不发光，这现象说明：发光二极管具有______性；
（3）某小组同学想用一个新电池、一根导线点亮一个完好的2.5V灯泡，其中三位同学连接的电路如图2所示，小灯泡能够发光的是______，会出现短路的是______。（以上两空均选填“甲”、“乙”或“丙”）
4、如图所示，验电器是根据同种电荷互相___________的原理检验物体是否带电的。物理学中，把___________电荷定向移动的方向规定为电流的方向。
5、用塑料帮摩擦毛衣，塑料棒能够吸引纸屑，说明带电体具有______的性质，如果用摩擦棒接触验电器金属小球（如图所示），验电器的金属箔片张开，这是因为箔片带______相互排斥。
三、计算题（4小题，每小题10分，共计40分）
1、如图是某同学在一次实验探究中所连接的电路，开关S1、S2都闭合时，电流表的示数是1.2A，S2断开时，电流表的示数是0.7A，求当开关S1、S2都闭合时：
（1）通过L1的电流；
（2）通过L2的电流。
2、如图所示，当开关S闭合时，电流表A1的示数是0.9A，电流表A2的示数是0.4A。求：
(1)灯泡L1与灯泡L2组成的是串联电路还是并联电路？
(2)通过灯泡L1、灯泡L2的电流分别是多少？
3、如图所示的电路中，当断开，接a时，电流表的示数是。
（1）求此时通过灯、的电流分别是多少？
（2）当断开、接b时，电流表的示数为，求通过灯、的电流分别是多少？
（3）当闭合、接a时，电流表的示数为，此时流过中的电流为600mA，求出此时通过灯中的电流是多少？
4、如图所示的电路中，闭合开关后，三个电流表A1、A2、A的示数分别为I1、I2、I，已知I＝1A，I2＝0.4A，则通过灯L1的电流是多少A？
-参考答案-
一、单选题
1、A
【解析】
【详解】
AB．用毛皮摩擦过的橡胶棒带负电，带负电的橡胶棒接触金属球，电子经金属球金属杆到达金属箔片，金属箔片因为带负电，根据同种电荷相互排斥而张开一定角度，故A正确，B错误；
C．毛皮和橡胶棒摩擦的过程中毛皮失去电子，橡胶棒得到电子而带负电，故C错误；
D．橡胶棒接触验电器时，是电子从金属球转移到橡胶棒上，故D错误。
故选A。
2、D
【解析】
【详解】
ABC．观察甲电路图，闭合开关后，根据电流的流法可知，两灯泡并联，电流表A1测量干路电流，电流表A2测量L2中的电流，因为并联电路中干路电流等于各支路电流之和，电流表A2读数是0.5A，则电流表A1的示数大于0.5A，图乙为电流表A1指针的位置，假设电流表A1连接“0~0.6A”接线柱，则电流表A1的示数为0.3A，这不符合电流表A1的示数大于0.5A的条件，假设不成立，电流表A1不是连接“0~0.6A”接线柱，电流表A1是连接“0~3A”接线柱，它的读数为1.5A；综上所述，电流表A1是连接“3A”接线柱，灯泡L1和L2并联，电流表A1的读数是1.5A，故ABC错误；
D．由上述解析可知，电流表A1的读数是1.5A，即干路电流为1.5A，电流表A2读数是0.5A，即流过灯L2的电流为0.5A，根据并联电路的电流规律，可知通过灯L1的电流为
通过灯L1的电流为1A，故D正确。
故选D。
3、C
【解析】
【详解】
由图中可知，甲球与丙球靠近时相互排斥，已知丙球带负电，根据同种电荷相互排斥可知，甲球一定带负电；甲球与乙球靠近时相互吸引，根据异种电荷相互吸引可知，乙球可能带正电；但带电体能够吸引不带电的轻小物体，所以乙球也可能不带电；综合分析可知，乙球可能带正电，也可能不带电。故ABD错误，C正确。
故选C。
4、B
【解析】
【详解】
读取数据和消磁是独立的工作的，故为并联，开关S3闭合，这时消磁模块启动工作，说明开关S3与消磁是串联。
A．如图所示，当开关S1闭合，S3闭合才能读取数据，S2闭合才能消磁，与题意不符，故A不符合题意；
B．点击“开始结算”，开关S1闭合，读取数据直接开始工作，读取完毕，支付后S3关闭，消磁才启动，与题意相符，故B符合题意；
C．需要将开关S2闭合后才能读取数据，与开关S1闭合，无线读取数据模块开始工作相矛盾，故C不符合题意；
D．需要同时闭合S1和S2，读取数据才工作，与开关S1闭合，无线读取数据模块开始工作相矛盾，故D不符合题意。
故选B。
5、A
【解析】
【详解】
A．将导线接在L1的两端时发现L2亮、说明L2是好的，然后并接在L2两端时，发现两灯均不亮，则灯L1断路。故A符合题意；
B．如果灯L2断路，则L2不会亮，故B不合题意；
C．如果灯L1短路，则灯L2会亮，故C不合题意；
D．如果灯L2短路，则L1会亮，故D不合题意。
故选A。
6、D
【解析】
【详解】
A．摩擦起电过程是得到和失去电子的过程，因此其实质是电子的转移，故A错误；
B．电荷的定向移动形成电流，故B错误；
C．在物理学中把正电荷定向移动的方向规定为电流的方向，故C错误；
D．橡胶棒与毛皮摩擦过程中，由于橡胶棒原子核束缚电子的本领强，橡胶棒得到电子带负电，毛皮因失去电子带正电，故D正确。
故选D。
7、B
【解析】
【详解】
A．由电路图可知，三个灯泡并联，电流表A1测干路电流，电流表A2测通过灯L2、L3的电流，电流表A3测通过灯L3的电流，则电流表A1的示数
I1=IL1+IL2+IL3=0.1A+0.2A+0.3A=0.6A
故A正确，不符合题意；
BCD．电流表A2的示数
I2=IL2+IL3=0.2A+0.3A=0.5A
电流表A3的示数
I3=IL3=0.3A
故B错误，符合题意，CD正确，不符合题意。
故选B。
8、A
【解析】
【详解】
当开关S断开时，灯泡L1、L2串联在电源的两端，故灯泡L1、L2均发光；当开关闭合时，因开关并联在L1的两端，则L1由于开关的闭合被短路，不能发光，故只有L2发光。
故选A。
9、D
【解析】
【详解】
A．只接通S2，灯泡和电铃串联，因此灯亮且电铃响，故A错误；
B．只接通S1，为灯泡的基本电路，因此灯亮，电铃不响，故B错误；
C．只断开S3，电铃被短路，为灯泡的基本电路，因此灯亮，电铃不响，故C错误；
D．只断开S1，灯被短路，不亮，为电铃的基本电路，只电铃响，故D正确。
故选D。
10、B
【解析】
【详解】
A．灯泡串联，灯泡之间相互影响，一荣俱荣，一损俱损，对应关系合理，故A不符合题意；
B．电路由电源、用电器、开关和导线组成，电源提供电能，用电器消耗电能，导线输送电能，开关控制电路，每一个元件都很重要，对应关系不合理，故B符合题意；
C．灯泡并联，灯泡之间互不影响，互不干涉，对应关系合理，故C不符合题意；
D．导线在电路中有输送电流的作用，和水管输送水类似，对应关系合理，故D不符合题意。
故选B。
二、填空题
1、0.4 0.5
【详解】
[1][2]由电路图可知，三个灯泡并联，电流表A3测干路总电流，电流表A2测流过灯L2与L3的电流，电流表A1测流过灯L3的电流；故通过灯L3的电流
根据并联电路电流规律可知：通过灯L2的电流
通过灯L1的电流
2、自由电子
【详解】
导体导电依靠的是自由电荷，金属导电靠其中可以自由移动的自由电子。
3、化学能转化为电能 单向导电 甲 丙
【详解】
（1）[1]如图1，苹果作为电源的能量转化情况是内部的化学能转化为电能。
（2）[2]发光二极管有长短两个脚，电流从长脚进入二极管、从短脚流出，二极管正常发光。两脚对调后再接入电路，开关闭合后发现二极管不发光，电流不能从短脚进入二极管，说明：发光二极管具有单向导电性。
（3）[3][4]读图可知，甲图中将灯泡用导线接在电池的两极之间，从而形成电流的通路，可以发光；乙图中灯泡只连接了电池的正极，不能形成通路，灯泡不发光；丙图中，用导线直接连接了电池的两极，形成电源短路，会烧坏电源，这是不允许的。
4、排斥 正
【详解】
[1][2]验电器是用来检验物体是否带电的仪器，其工作原理是同种电荷相互排斥；电荷的定向移动形成电流，人们把正电荷定向移动的方向规定为电流的方向。
5、吸引轻小物体 同种电荷
【详解】
[1]用毛衣摩擦过的塑料棒带了电荷，由于带电体能够吸引轻小物体，所以当其靠近碎纸屑时，碎纸屑会被吸引过来。
[2]当验电器与带电的塑料棒接触后，验电器的金属箔片上都带了同种电荷，由于同种电荷相互排斥，所以两个金属箔片会张开角度。
三、计算题
1、（1）0.7A；（2）0.5A
【详解】
解：（1）由图知道，S1闭合、S2断开时，是只有L1的电路，电流表的示数是0.7A，这说明通过L1的电流为
I1=0.7A
开关S1、S2都闭合时，电路为灯L1与L2并联，电流表测干路电流，示数是1.2A，即总电流为
I=1.2A
并联电路中，各支路互不影响，所以通过支路L1的电流仍为0.7A。
（2）根据并联电路的电流关系知道，通过支路L2电流为
I2=I﹣I1=1.2A﹣0.7A=0.5A
答：（1）通过L1的电流为0.7A；
（2）通过L2的电流为0.5A。
2、 (1)并联；(2)0.5A；0.4A
【详解】
(1)当开关S闭合时，灯泡L1与灯泡L2组成并联电路，各自形成电流回路，工作时相互不影响。
(2)由图可知，电流表A2测量灯L2所在支路的电流，电流表A1测量干路电流，则通过灯泡L2的电流为
由并联分流可知，通过灯泡L1的电流为
答；(1)灯泡L1与灯泡L2组成的是并联电路；
(2)通过灯泡L1、灯泡L2的电流分别是0.5A、0.4A。
3、（1）0，；（2）0.2A，0.2A；（3）
【详解】
解：（1）当断开，接a时，电流从正极出发经灯泡、电流表回负极，灯中无电流通过，故通过灯的电流为0；通过的电流为。
（2）当S1断开、S2接b时，灯L1、L2串联，电流表测电路中的电流，因为串联电路中各处的电流相等，所以通过两灯泡的电流均为0.2A。
（3）当闭合、接a时，灯、并联，电流表A测干路中的电流，，流过中的电流
根据并联电路的电流规律
可得通过灯的电流
答：（1）此时灯的电流为0，的电流为；
（2）通过灯、的电流分别是0.2A，0.2A；
（3）此时通过灯中的电流是。
4、0.6A
【详解】
解：由电路图可知，L1、L2并联；电流表A1测量通过L1的电流，电流表A2测量通过L2的电流，电流表A测量干路的电流，根据并联电路中电流的规律可知：干路电路等于各支路电流的和，则通过电灯L1的电流为
I1＝I﹣I2＝1A﹣0.4A＝0.6A
答：通过灯L1的电流是0.6A。
