必修第三册4.1闭合电路欧姆定律(word版含答案)

必修第三册 4.1 闭合电路欧姆定律
一、单选题

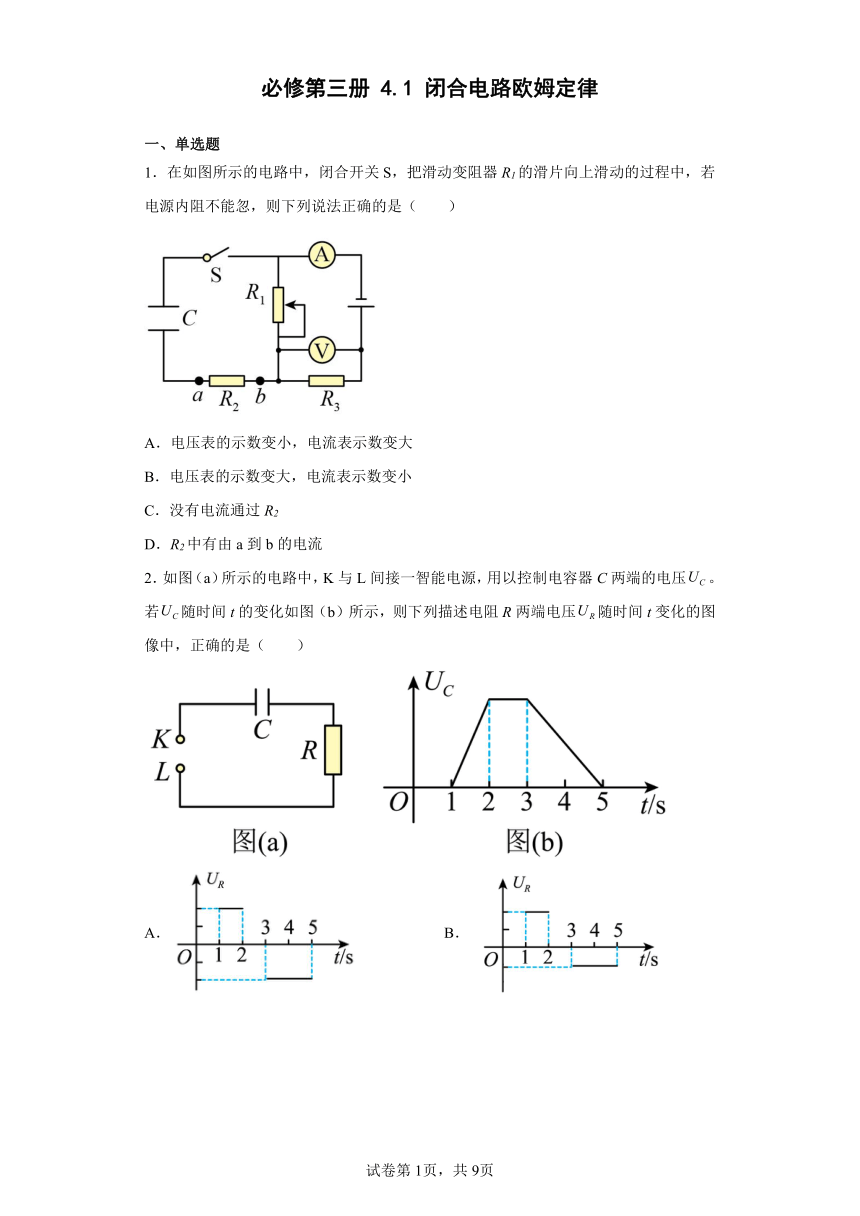

1．在如图所示的电路中，闭合开关S，把滑动变阻器R1的滑片向上滑动的过程中，若电源内阻不能忽，则下列说法正确的是（　　）
A．电压表的示数变小，电流表示数变大
B．电压表的示数变大，电流表示数变小
C．没有电流通过R2
D．R2中有由a到b的电流
2．如图（a）所示的电路中，K与L间接一智能电源，用以控制电容器C两端的电压。若随时间t的变化如图（b）所示，则下列描述电阻R两端电压随时间t变化的图像中，正确的是（　　）
A． B．
C． D．
3．如图所示的电路，A是电流表，R1、R2是两个可变电阻，调节可变电阻R1，可以改变电流表A的示数。当M、N间的电压为6V时，电流表的指针刚好偏转到最大刻度。将M、N间的电压改为5V时，若要电流表A的指针仍偏转到最大刻度，下列方法中可行的是（　　）
A．保持R1不变，增大R2
B．增大R1，减小R2
C．减小R1，增大R2
D．保持R2不变，减小R1

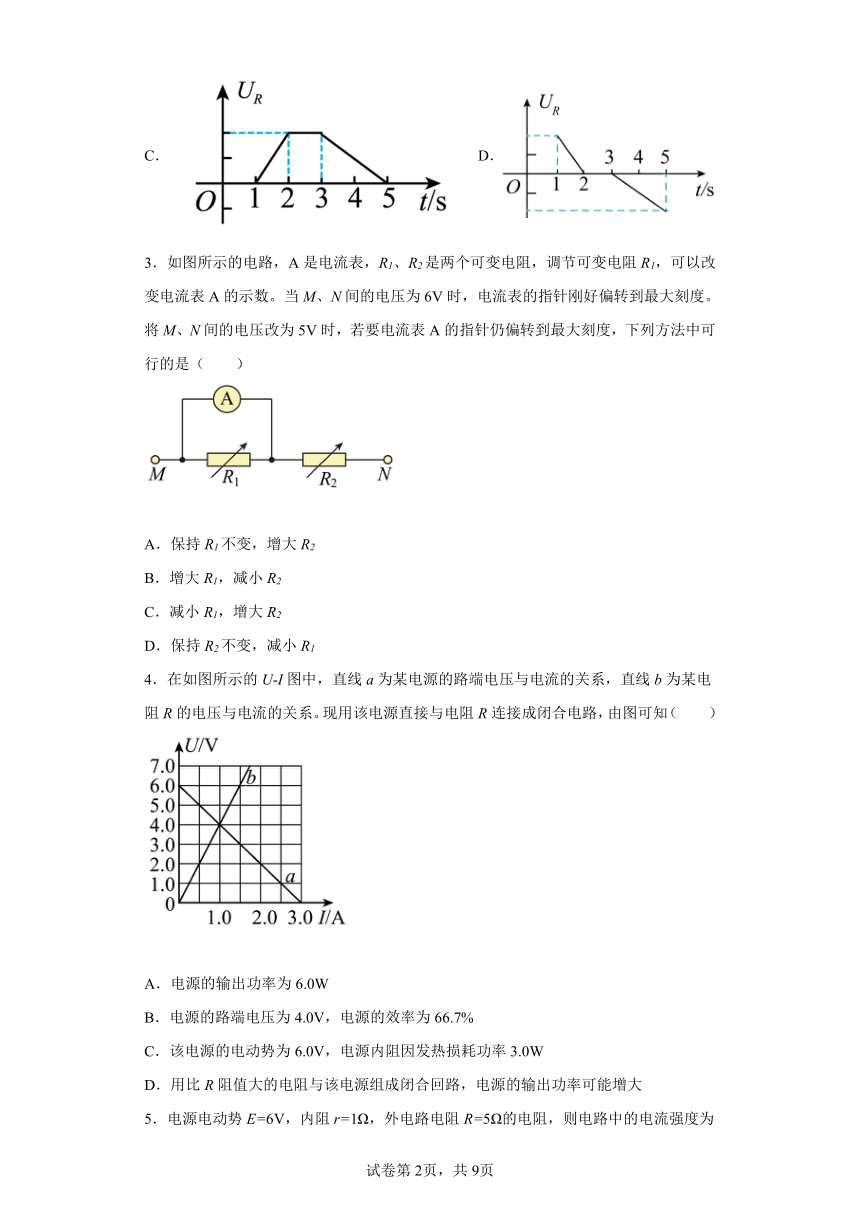

4．在如图所示的U-I图中，直线a为某电源的路端电压与电流的关系，直线b为某电阻R的电压与电流的关系。现用该电源直接与电阻R连接成闭合电路，由图可知（　　）
A．电源的输出功率为6.0W
B．电源的路端电压为4.0V，电源的效率为66.7%
C．该电源的电动势为6.0V，电源内阻因发热损耗功率3.0W
D．用比R阻值大的电阻与该电源组成闭合回路，电源的输出功率可能增大
5．电源电动势E=6V，内阻r=1Ω，外电路电阻R=5Ω的电阻，则电路中的电流强度为（　　）
A．1A B．2A C．3A D．4A

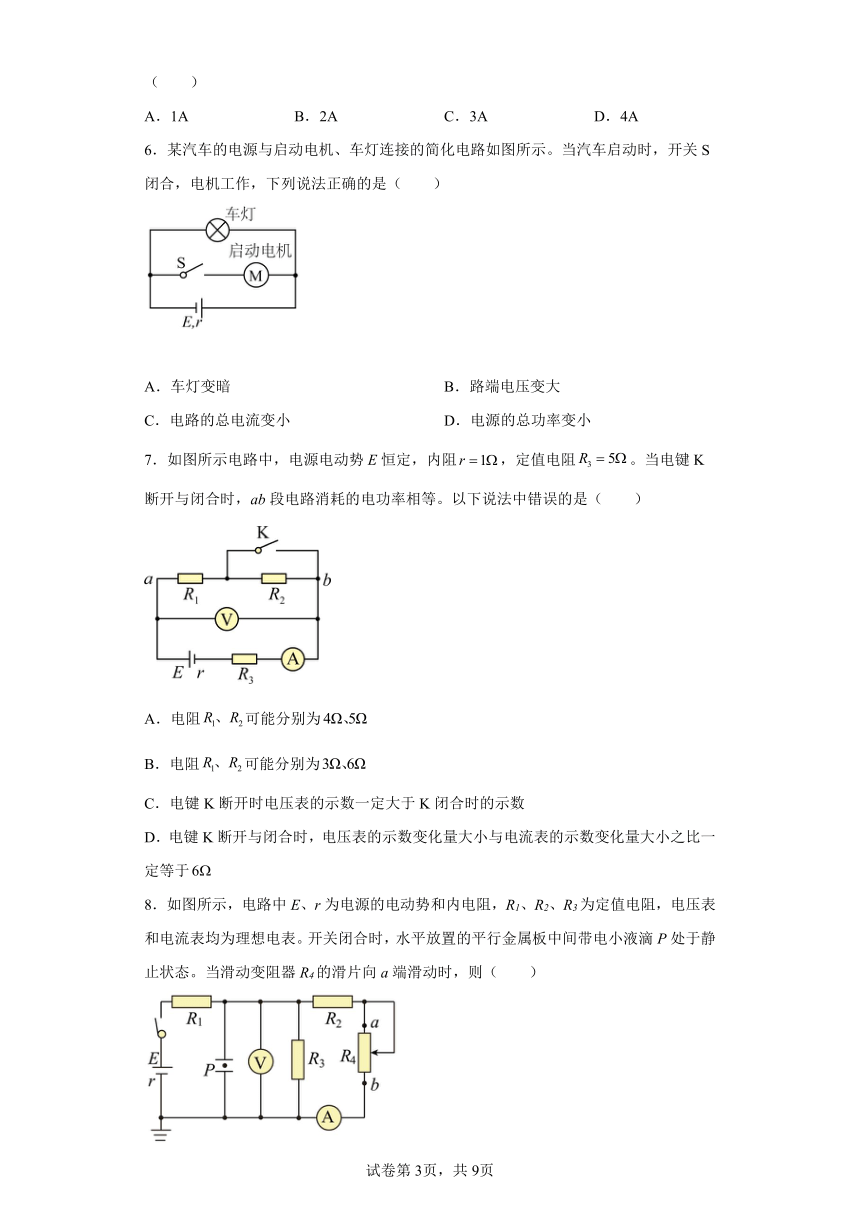

6．某汽车的电源与启动电机、车灯连接的简化电路如图所示。当汽车启动时，开关S闭合，电机工作，下列说法正确的是（　　）
A．车灯变暗 B．路端电压变大
C．电路的总电流变小 D．电源的总功率变小
7．如图所示电路中，电源电动势E恒定，内阻，定值电阻。当电键K断开与闭合时，ab段电路消耗的电功率相等。以下说法中错误的是（　　）
A．电阻可能分别为
B．电阻可能分别为
C．电键K断开时电压表的示数一定大于K闭合时的示数
D．电键K断开与闭合时，电压表的示数变化量大小与电流表的示数变化量大小之比一定等于
8．如图所示，电路中E、r为电源的电动势和内电阻，R1、R2、R3为定值电阻，电压表和电流表均为理想电表。开关闭合时，水平放置的平行金属板中间带电小液滴P处于静止状态。当滑动变阻器R4的滑片向a端滑动时，则（　　）
A．电源的效率一定会减小
B．电源的输出功率一定会增大
C．小液滴一定会向下运动
D．若电流表、电压表的示数变化量分别为和，则
9．如图所示的电路中，电源电动势为E，内阻为R，L1和L2为相同的灯泡，每个灯泡的电阻和定值电阻的阻值均为R，电压表为理想电表，S为单刀双掷开关，当开关由1位置打到2位置时，下列说法正确的是（　　）
A．电压表读数将变小
B．L1亮度不变，L2将变暗
C．L1将变亮，L2将变暗
D．电源内阻的发热功率将变小
10．在如图所示的电路中，、为定值电阻，但阻值未知，R为电阻箱，当电阻箱电阻为10Ω时，通过它的电流为1 A；当电阻箱电阻为18 Ω时，通过它的电流为0.6 A；当通过电阻箱的电流为0.1 A时，电阻箱的电阻为（ ）
A．118 Ω B．116 Ω C．132 Ω D．164 Ω

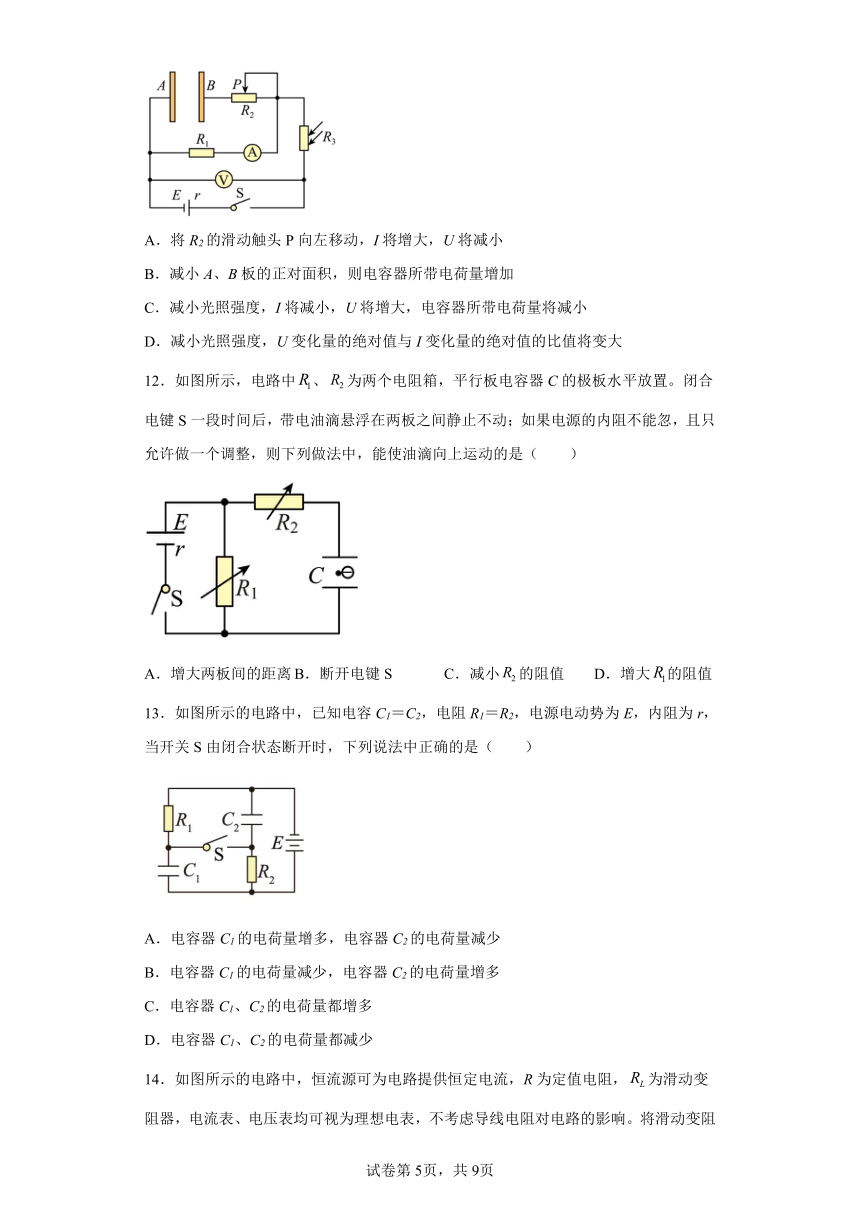

11．图示电路中，电源的电动势E和内阻r一定，A、B为平行板电容器，R1为定值电阻，R2为滑动变阻器，R3为光敏电阻（电阻值随光照强度的增加而减小），电流表A和电压表V的示数分别为I和U。下列说法正确的是（　　）
A．将R2的滑动触头P向左移动，I将增大，U将减小
B．减小A、B板的正对面积，则电容器所带电荷量增加
C．减小光照强度，I将减小，U将增大，电容器所带电荷量将减小
D．减小光照强度，U变化量的绝对值与I变化量的绝对值的比值将变大
12．如图所示，电路中、为两个电阻箱，平行板电容器C的极板水平放置。闭合电键S一段时间后，带电油滴悬浮在两板之间静止不动；如果电源的内阻不能忽，且只允许做一个调整，则下列做法中，能使油滴向上运动的是（　　）
A．增大两板间的距离 B．断开电键S C．减小的阻值 D．增大的阻值
13．如图所示的电路中，已知电容C1＝C2，电阻R1＝R2，电源电动势为E，内阻为r，当开关S由闭合状态断开时，下列说法中正确的是（　　）
A．电容器C1的电荷量增多，电容器C2的电荷量减少
B．电容器C1的电荷量减少，电容器C2的电荷量增多
C．电容器C1、C2的电荷量都增多
D．电容器C1、C2的电荷量都减少
14．如图所示的电路中，恒流源可为电路提供恒定电流，R为定值电阻，为滑动变阻器，电流表、电压表均可视为理想电表，不考虑导线电阻对电路的影响。将滑动变阻器的滑片P向上移动过程中，下列说法正确的是（ ）
A．电路中总电阻减小
B．电流表的示数减小
C．电压表的示数减小
D．恒流源输出功率减小
15．在如图所示的电路中，R2、R3均为定值电阻，R1为滑动变阻器，A为理想电流表。接通开关S，在滑动触头由a端滑向b端的过程中，下列说法正确的是（　　）
A．路端电压减小
B．电流表的示数增大
C．通过电源的电流减小
D．电路的总电阻增大
二、填空题
16．闭合电路的电势：
（1）在外电路中沿电流方向电势_______（选填“升高”或“降低”）。
（2）在内电路中沿电流方向电势_______（选填“升高”或“降低”）。
17．电动势为、内电阻为的干电池，为了保护其不致损坏，最大电流必须限制在以内。那么，当它跟一个电阻组成闭合电路时，此电阻至少为______。
18．如图所示，R1=14Ω，R2=9Ω，当开关S扳到位置1时，电压表示数为2.8V，当开关S扳到位置2时，电压表示数为2.7V，则：电源的电动势E=_______，内阻r=______ 。
19．某种金属氧化物制成的均匀棒中的电流I与电压U之间遵循的规律，其中。现将该棒R0接在如图所示的电路中，R为滑动变阻器，电源电动势E=4.5V，内阻r=0.5。现将变阻器R的滑动片向右移动，则R0中的电流将______（选填“增大”、“减小”或“不变”）。若电流表A1的读数为1.0A，则电流表A2的读数为______A。
三、解答题
20．如图所示，电源电动势，内电阻，电容器的电容，电阻、、、为电阻箱，闭合开关S。
（1）若，求电路稳定时通过电源的电流；
（2）若，求电路稳定时电容器的带电量；
（3）求功率的最大值。
21．如图所示，M为一线圈电阻的电动机，R=24，电源电动势E=40V。当S断开时，电流表的示数I1=1.6A，当S闭合时，电流表的示数为I2=4.0A，电表内阻不计。求：
（1）电源内阻r0；
（2）开关S闭合时电动机发热消耗的功率和转化为机械能的功率；
（3）开关S闭合时电源输出功率和电源的效率。
22．甲图所示电路中，电源的路端电压随电流的变化图像如图乙。闭合开关，调节滑动变阻器R的阻值改变电路中的电流，已知R的最大值为12Ω，定值电阻R0为6Ω，电容器的电容C为1.0×10-5F。
（1）根据图乙求出电源的电动势E和内阻r；
（2）求定值电阻R0的最大功率Pm；
（3）求R从12Ω减小到0的过程中通过R1的电荷量ΔQ。
23．如图所示，内壁附有粒子接收器的两足够大平行金属板A、B接在如图所示的电路中，位于B板中心的粒子源能在纸面内向两板间沿各个方向发射质量均为m、带电荷量均为q的正粒子，粒子的初速度均相等。闭合开关，当滑动变阻器的滑片自最左端缓慢向右滑到中间位置时，A板内壁的接收器恰好接收不到任何粒子，此后保持滑片位置不变。已知电源电动势为E，内阻为r，滑动变阻器的总阻值为R，A、B两板间的距离为d，不计粒子重力及粒子接收器的厚度，忽粒子间的相互作用，求：
（1）粒子源发射粒子的初速度的大小；
（2）初速度方向与B板间夹角等于多大时？粒子落到B板上的位置距粒子源最远，最远距离又为多少？
24．如图所示，电阻，当电键S接通时，电压表的读数为，电键S断开时，电压表的读数为，求电源的电动势和内电阻。
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．D
2．B
3．B
4．B
5．A
6．A
7．B
8．D
9．A
10．A
11．C
12．D
13．C
14．B
15．A
16． 降低 升高
17．0.5
18． 3V 1Ω
19． 增大 0.6
20．（1）I=2A；（2）；（3）
21．（1）；（2）2.5W，87.5W；（3）144W，90%
22．（1）12V，6Ω；（2）6W；（3）3×10-5C
23．（1）；（2）；2d
24．，
