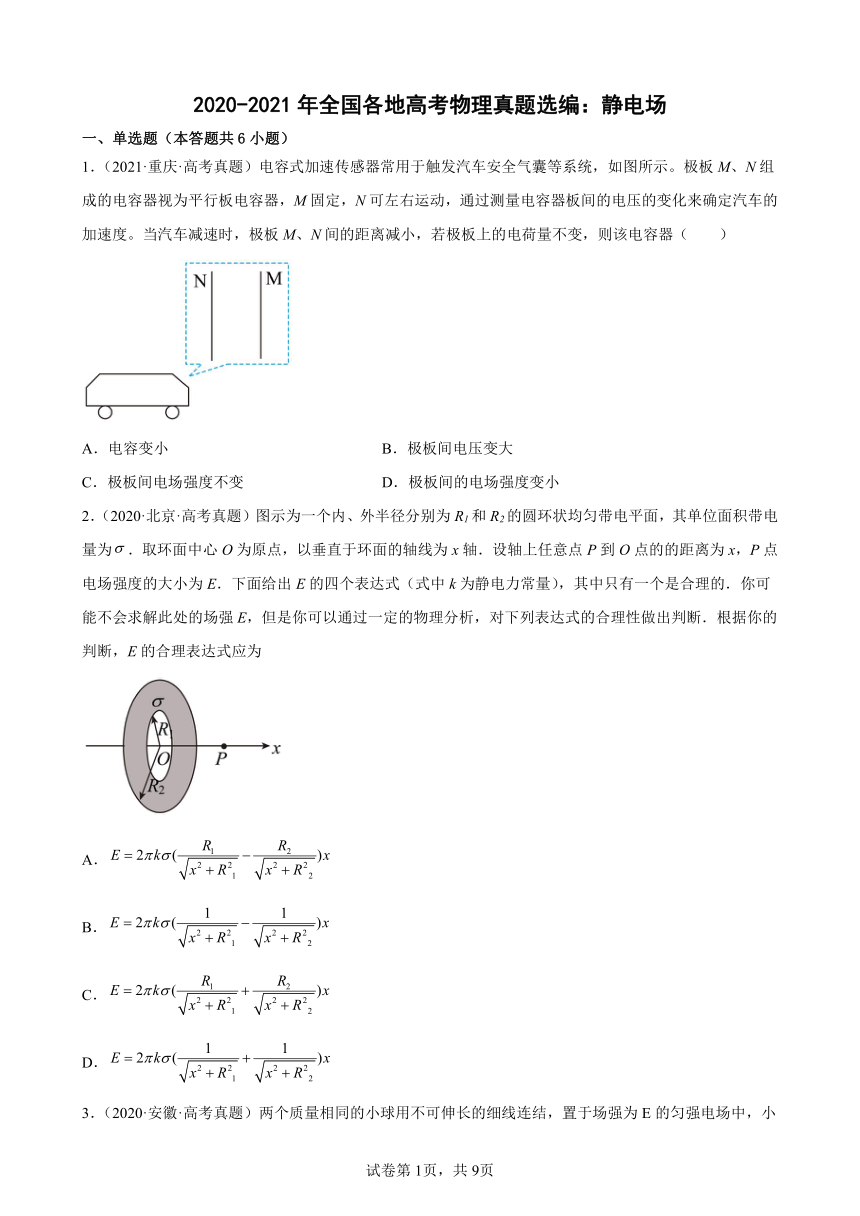

2020-2021年全国各地高考物理真题选编：静电场
一、单选题（本答题共6小题）
1．（2021·重庆·高考真题）电容式加速传感器常用于触发汽车安全气囊等系统，如图所示。极板M、N组成的电容器视为平行板电容器，M固定，N可左右运动，通过测量电容器板间的电压的变化来确定汽车的加速度。当汽车减速时，极板M、N间的距离减小，若极板上的电荷量不变，则该电容器（ ）
A．电容变小 B．极板间电压变大
C．极板间电场强度不变 D．极板间的电场强度变小
2．（2020·北京·高考真题）图示为一个内、外半径分别为R1和R2的圆环状均匀带电平面，其单位面积带电量为．取环面中心O为原点，以垂直于环面的轴线为x轴．设轴上任意点P到O点的的距离为x，P点电场强度的大小为E．下面给出E的四个表达式（式中k为静电力常量），其中只有一个是合理的．你可能不会求解此处的场强E，但是你可以通过一定的物理分析，对下列表达式的合理性做出判断．根据你的判断，E的合理表达式应为
A．
B．
C．
D．

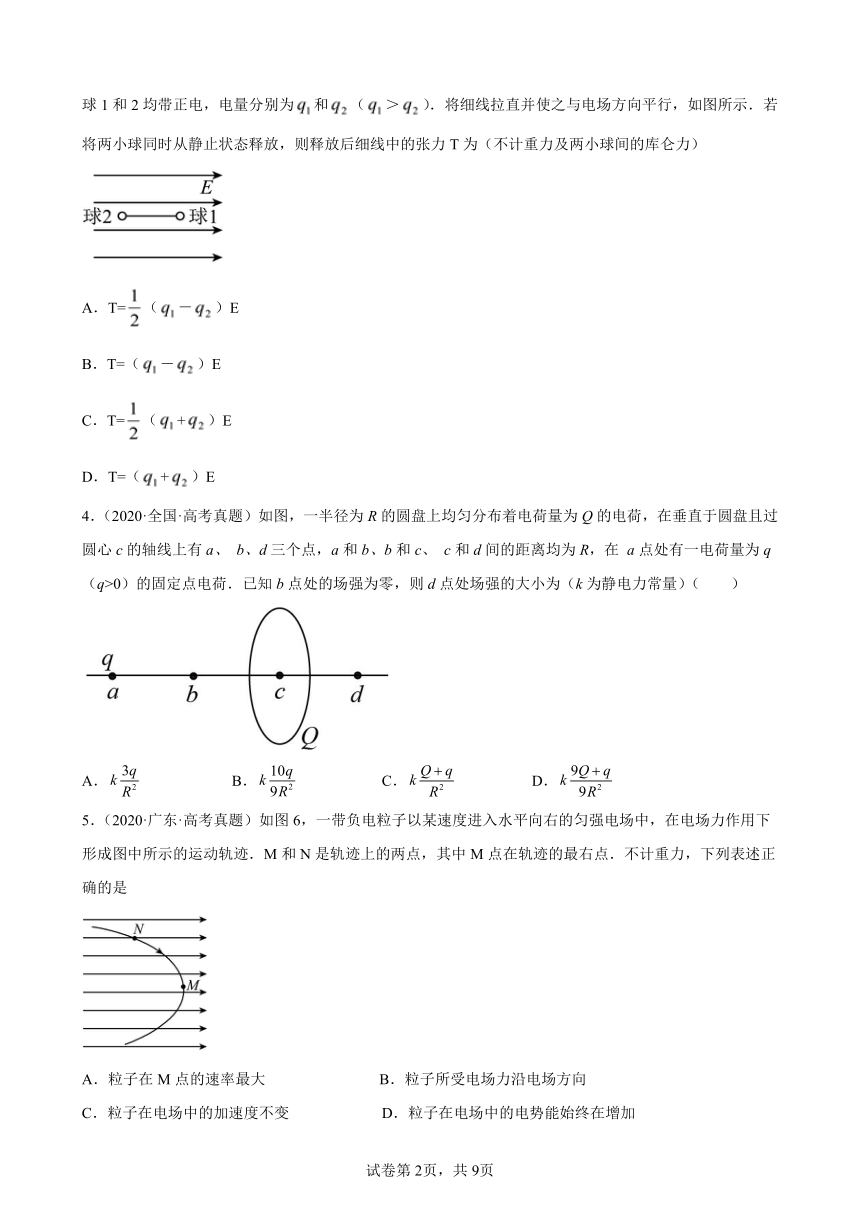

3．（2020·安徽·高考真题）两个质量相同的小球用不可伸长的细线连结，置于场强为E的匀强电场中，小球1和2均带正电，电量分别为和（＞）．将细线拉直并使之与电场方向平行，如图所示．若将两小球同时从静止状态释放，则释放后细线中的张力T为（不计重力及两小球间的库仑力）
A．T=（－）E
B．T=（－）E
C．T=（+）E
D．T=（+）E
4．（2020·全国·高考真题）如图，一半径为R的圆盘上均匀分布着电荷量为Q的电荷，在垂直于圆盘且过圆心c的轴线上有a、 b、d三个点，a和b、b和c、 c和d间的距离均为R，在 a点处有一电荷量为q（q>0）的固定点电荷．已知b点处的场强为零，则d点处场强的大小为（k为静电力常量）（ ）
A． B． C． D．
5．（2020·广东·高考真题）如图6，一带负电粒子以某速度进入水平向右的匀强电场中，在电场力作用下形成图中所示的运动轨迹．M和N是轨迹上的两点，其中M点在轨迹的最右点．不计重力，下列表述正确的是
A．粒子在M点的速率最大 B．粒子所受电场力沿电场方向
C．粒子在电场中的加速度不变 D．粒子在电场中的电势能始终在增加
6．（2021·安徽·高考真题）一带电粒子在电场中仅受静电力作用，做初速度为零的直线运动，取该直线为x轴，起始点O为坐标原点，其电势能与位移x的关系如图所示，下列图象中合理的是( )
A． B．
C． D．
二、多选题（本答题共6小题）

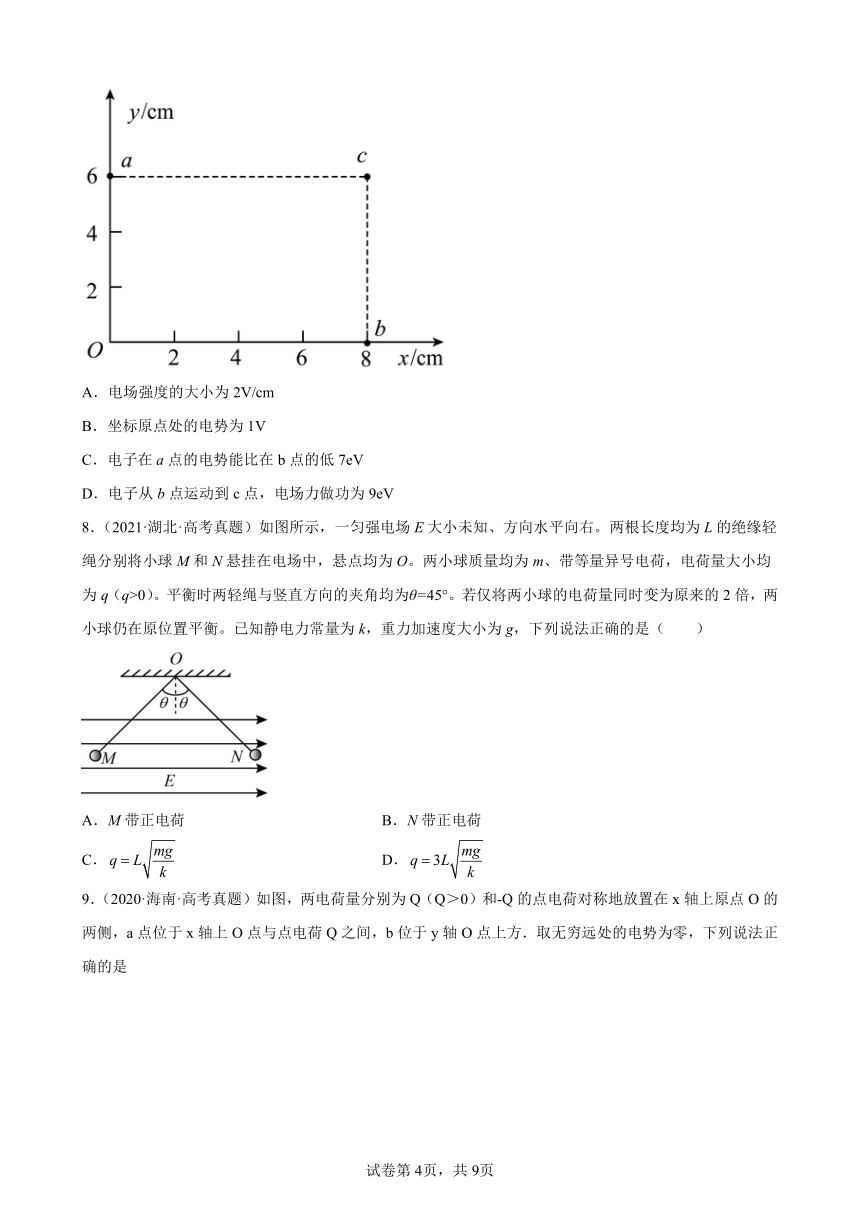

7．（2020·全国·高考真题）一匀强电场的方向平行于xOy平面，平面内a、b、c三点的位置如图所示，三点的电势分别为10V、17V、26V。下列说法正确的是（ ）
A．电场强度的大小为2V/cm
B．坐标原点处的电势为1V
C．电子在a点的电势能比在b点的低7eV
D．电子从b点运动到c点，电场力做功为9eV
8．（2021·湖北·高考真题）如图所示，一匀强电场E大小未知、方向水平向右。两根长度均为L的绝缘轻绳分别将小球M和N悬挂在电场中，悬点均为O。两小球质量均为m、带等量异号电荷，电荷量大小均为q（q>0）。平衡时两轻绳与竖直方向的夹角均为θ=45°。若仅将两小球的电荷量同时变为原来的2倍，两小球仍在原位置平衡。已知静电力常量为k，重力加速度大小为g，下列说法正确的是（ ）
A．M带正电荷 B．N带正电荷
C． D．

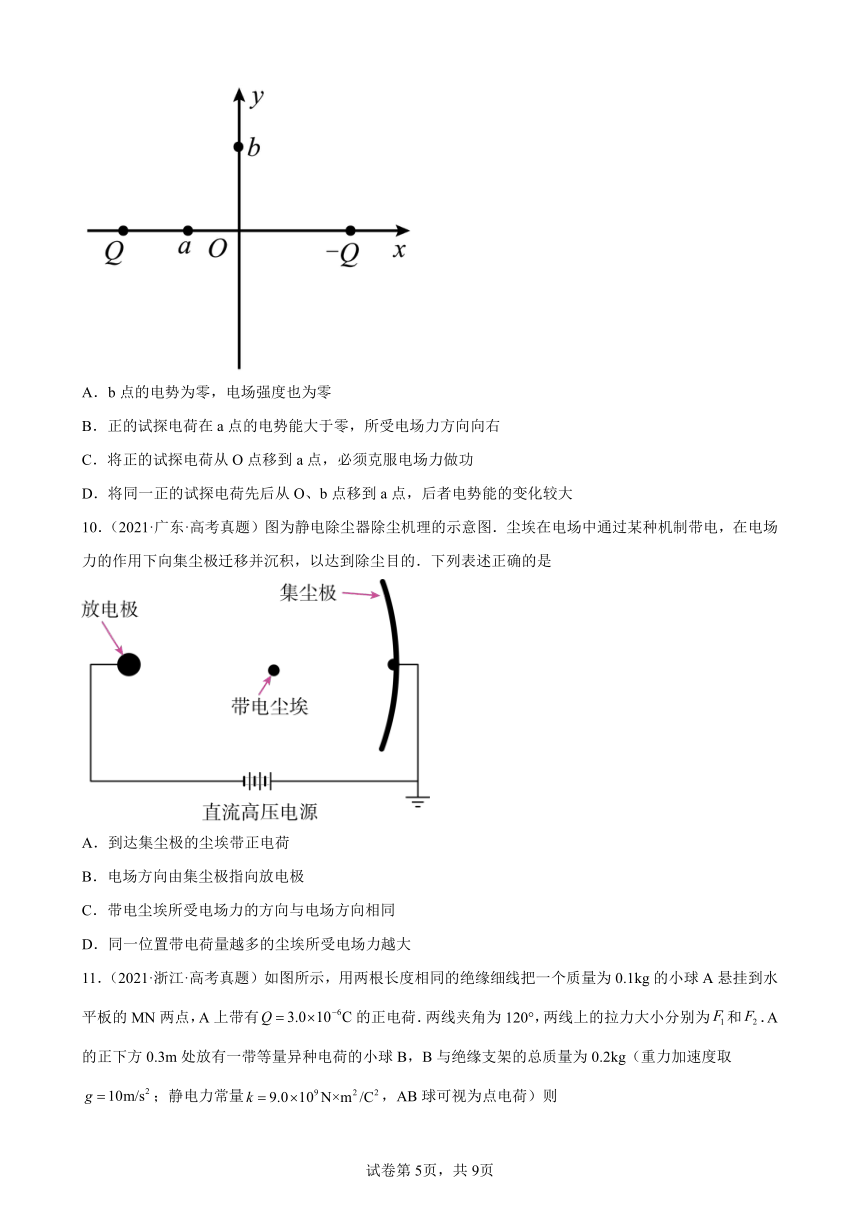

9．（2020·海南·高考真题）如图，两电荷量分别为Q（Q＞0）和-Q的点电荷对称地放置在x轴上原点O的两侧，a点位于x轴上O点与点电荷Q之间，b位于y轴O点上方．取无穷远处的电势为零，下列说法正确的是
A．b点的电势为零，电场强度也为零
B．正的试探电荷在a点的电势能大于零，所受电场力方向向右
C．将正的试探电荷从O点移到a点，必须克服电场力做功
D．将同一正的试探电荷先后从O、b点移到a点，后者电势能的变化较大
10．（2021·广东·高考真题）图为静电除尘器除尘机理的示意图．尘埃在电场中通过某种机制带电，在电场力的作用下向集尘极迁移并沉积，以达到除尘目的．下列表述正确的是
A．到达集尘极的尘埃带正电荷
B．电场方向由集尘极指向放电极
C．带电尘埃所受电场力的方向与电场方向相同
D．同一位置带电荷量越多的尘埃所受电场力越大
11．（2021·浙江·高考真题）如图所示，用两根长度相同的绝缘细线把一个质量为0.1kg的小球A悬挂到水平板的MN两点，A上带有的正电荷．两线夹角为120°，两线上的拉力大小分别为和．A的正下方0.3m处放有一带等量异种电荷的小球B，B与绝缘支架的总质量为0.2kg（重力加速度取；静电力常量，AB球可视为点电荷）则
A．支架对地面的压力大小为2.0N
B．两线上的拉力大小
C．将B水平右移，使M、A、B在同一直线上，此时两线上的拉力大小为
D．将B移到无穷远处，两线上的拉力大小
12．（2021·上海·高考真题）如图所示，在光滑绝缘水平面上，两个带等量正电的点电荷M、N，分别固定在A、B两点，O为AB连线的中点，CD为AB的垂直平分线．在CO之间的F点由静止释放一个带负电的小球P（设不改变原来的电场分布），在以后的一段时间内，P在CD连线上做往复运动．若（ ）
A．小球P的带电量缓慢减小，则它往复运动过程中振幅不断减小
B．小球P的带电量缓慢减小，则它往复运动过程中每次经过O点时的速率不断减小
C．点电荷M、N的带电量同时等量地缓慢增大，则小球P往复运动过程中周期不断减小
D．点电荷M、N的带电量同时等量地缓慢增大，则小球P往复运动过程中振幅不断减小
三、填空题（本答题共3小题）
13．（2020·上海·高考真题）如图，质量为m的带电小球A用绝缘细线悬挂于O点，处于静止状态．施加一水平向右的匀强电场后A向右摆动，摆动的最大角度为60°，则A受到的电场力大小为_______．在改变电场强度的大小和方向后，小球A的平衡位置在α=60°处，然后再将A的质量改变为2 m，其新的平衡位置在α=30°处，A受到的电场力大小为_______．
14．（2020·福建·高考真题）如图，竖直绝缘墙上固定一带电小球A，将带电小球B用轻质绝缘丝线悬挂在A的正上方C处，图中AC=h．当B静止在与竖直方向夹角方向时，A对B的静电力为B所受重力的倍，则丝线BC长度为_______ ．若A对B的静电力为B所受重力的0.5倍，改变丝线长度，使B仍能在处平衡．以后由于A漏电，B在竖直平面内缓慢运动，到处A的电荷尚未漏完，在整个漏电过程中，丝线上拉力大小的变化情况是_______ ．
15．（2021·浙江·高考真题）如图所示，把电量为－5×10－9C的电荷，从电场中的A点移到B点，其电势能___（选填“增大”、“减小”或“不变”）；若A点的电势UA＝15V，B点的电势UB＝10V，则此过程中电场力做的功为____J．
四、解答题（本答题共4小题）
16．（2021·北京·高考真题）静电场方向平行于x轴，其电势随x的分布可简化为如图所示的折线，图中和d为已知量．一个带负电的粒子在电场中以x=0为中心，沿x轴方向做周期性运动．已知该粒子质量为m、电量为-q，其动能与电势能之和为-A（0（1）粒子所受电场力的大小；
（2）粒子的运动区间；
（3）粒子的运动周期．
17．（2020·湖南·高考真题）如图甲所示，真空中有一长直细金属导线，与导线同轴放置一半径为的金属圆柱面。假设导线沿径向均匀射出速率相同的电子，已知电子质量为，电荷量为。不考虑出射电子间的相互作用。
(1)可以用以下两种实验方案测量出射电子的初速度：
a.在柱面和导线之间，只加恒定电压；
b.在柱面内，只加与平行的匀强磁场。
当电压为或磁感应强度为时，刚好没有电子到达柱面。分别计算出射电子的初速度。
(2)撤去柱面，沿柱面原位置放置一个弧长为、长度为的金属片，如图乙所示。在该金属片上检测到出射电子形成的电流为，电子流对该金属片的压强为。求单位长度导线单位时间内出射电子的总动能。
18．（2020·天津·高考真题）多反射飞行时间质谱仪是一种测量离子质量的新型实验仪器，其基本原理如图所示，从离子源A处飘出的离子初速度不计，经电压为U的匀强电场加速后射入质量分析器。质量分析器由两个反射区和长为l的漂移管（无场区域）构成，开始时反射区1、2均未加电场，当离子第一次进入漂移管时，两反射区开始加上电场强度大小相等、方向相反的匀强电场，其电场强度足够大，使得进入反射区的离子能够反射回漂移管。离子在质量分析器中经多次往复即将进入反射区2时，撤去反射区的电场，离子打在荧光屏B上被探测到，可测得离子从A到B的总飞行时间。设实验所用离子的电荷量均为q，不计离子重力。
（1）求质量为m的离子第一次通过漂移管所用的时间；
（2）反射区加上电场，电场强度大小为E，求离子能进入反射区的最大距离x；
（3）已知质量为的离子总飞行时间为，待测离子的总飞行时间为，两种离子在质量分析器中反射相同次数，求待测离子质量。
19．（2021·河北·高考真题）2018年，人类历史上第一架由离子引擎推动的飞机诞生，这种引擎不需要燃料，也无污染物排放．引擎获得推力的原理如图所示，进入电离室的气体被电离成正离子，而后飘入电极、之间的匀强电场（初速度忽略不计），、间电压为，使正离子加速形成离子束，在加速过程中引擎获得恒定的推力．单位时间内飘入的正离子数目为定值，离子质量为，电荷量为，其中是正整数，是元电荷．
（1）若引擎获得的推力为，求单位时间内飘入、间的正离子数目为多少；
（2）加速正离子束所消耗的功率不同时，引擎获得的推力也不同，试推导的表达式；
（3）为提高能量的转换效率，要使尽量大，请提出增大的三条建议．
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．C
2．B
3．A
4．B
5．C
6．D
7．BD
8．BC
9．BC
10．BD
11．BC
12．BCD
13． mg
14． 或者 拉力先不变后变大
15． 增大 -2.5×10-8
16．（1）； （2） ；（3）
17．（1）a.，b.；（2）
18．（1）；（2）；（3）
19．（1）（2） （3）用质量大的离子；用带电量少的离子；减小加速电压．
答案第1页，共2页
答案第1页，共2页
