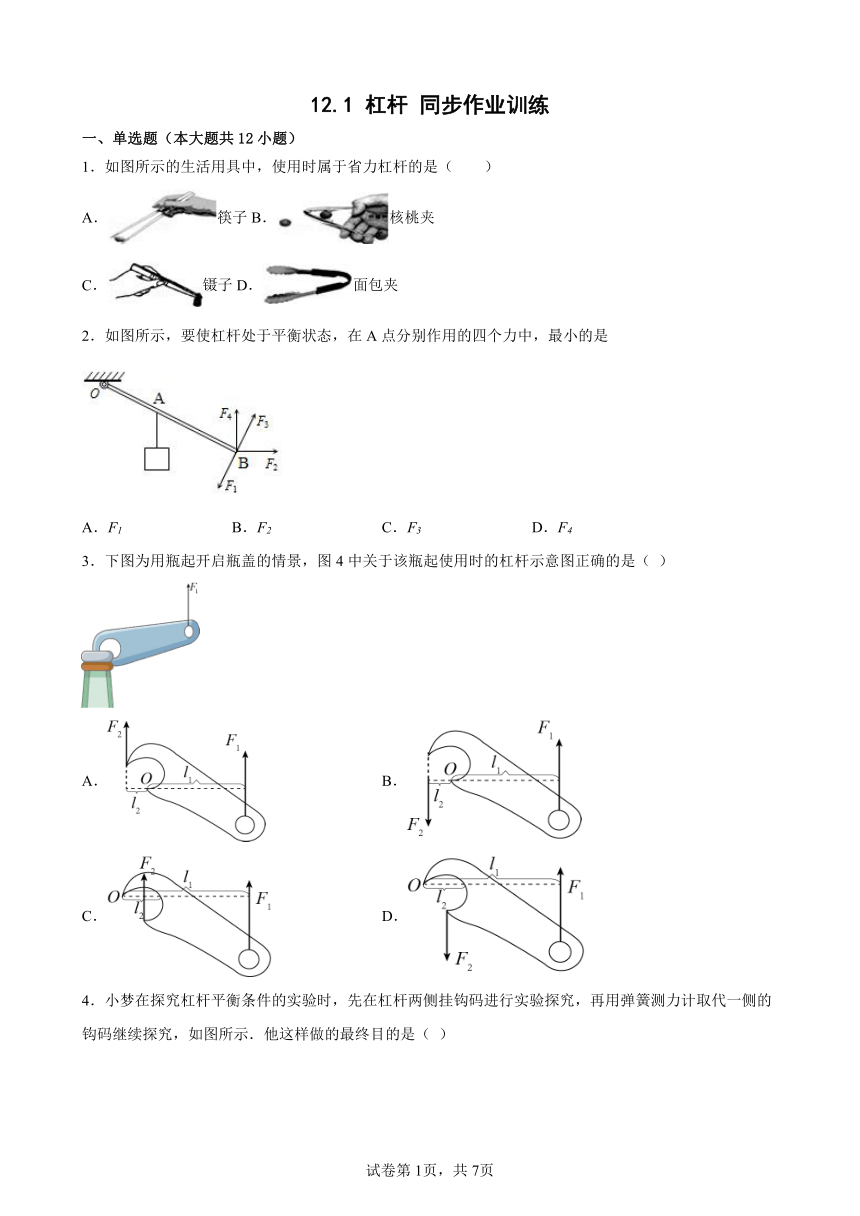

12.1 杠杆 同步作业训练
一、单选题(本大题共12小题)
1.如图所示的生活用具中,使用时属于省力杠杆的是(  )
A.筷子B.核桃夹
C.镊子D.面包夹
2.如图所示,要使杠杆处于平衡状态,在A点分别作用的四个力中,最小的是
A.F1 B.F2 C.F3 D.F4
3.下图为用瓶起开启瓶盖的情景,图4中关于该瓶起使用时的杠杆示意图正确的是( )
A. B.
C. D.

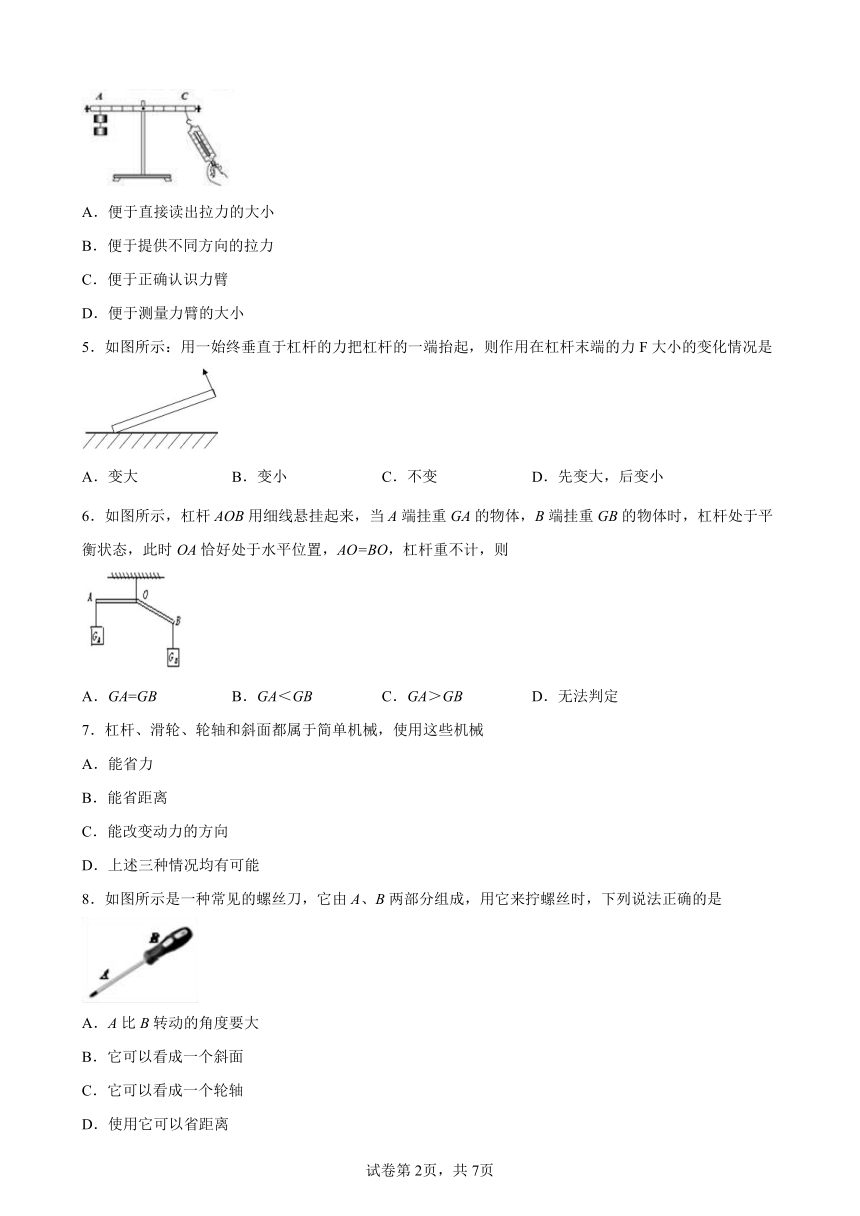

4.小梦在探究杠杆平衡条件的实验时,先在杠杆两侧挂钩码进行实验探究,再用弹簧测力计取代一侧的钩码继续探究,如图所示.他这样做的最终目的是( )
A.便于直接读出拉力的大小
B.便于提供不同方向的拉力
C.便于正确认识力臂
D.便于测量力臂的大小
5.如图所示:用一始终垂直于杠杆的力把杠杆的一端抬起,则作用在杠杆末端的力F大小的变化情况是
A.变大 B.变小 C.不变 D.先变大,后变小
6.如图所示,杠杆AOB用细线悬挂起来,当A端挂重GA的物体,B端挂重GB的物体时,杠杆处于平衡状态,此时OA恰好处于水平位置,AO=BO,杠杆重不计,则
A.GA=GB B.GA<GB C.GA>GB D.无法判定
7.杠杆、滑轮、轮轴和斜面都属于简单机械,使用这些机械
A.能省力
B.能省距离
C.能改变动力的方向
D.上述三种情况均有可能
8.如图所示是一种常见的螺丝刀,它由A、B两部分组成,用它来拧螺丝时,下列说法正确的是
A.A比B转动的角度要大
B.它可以看成一个斜面
C.它可以看成一个轮轴
D.使用它可以省距离

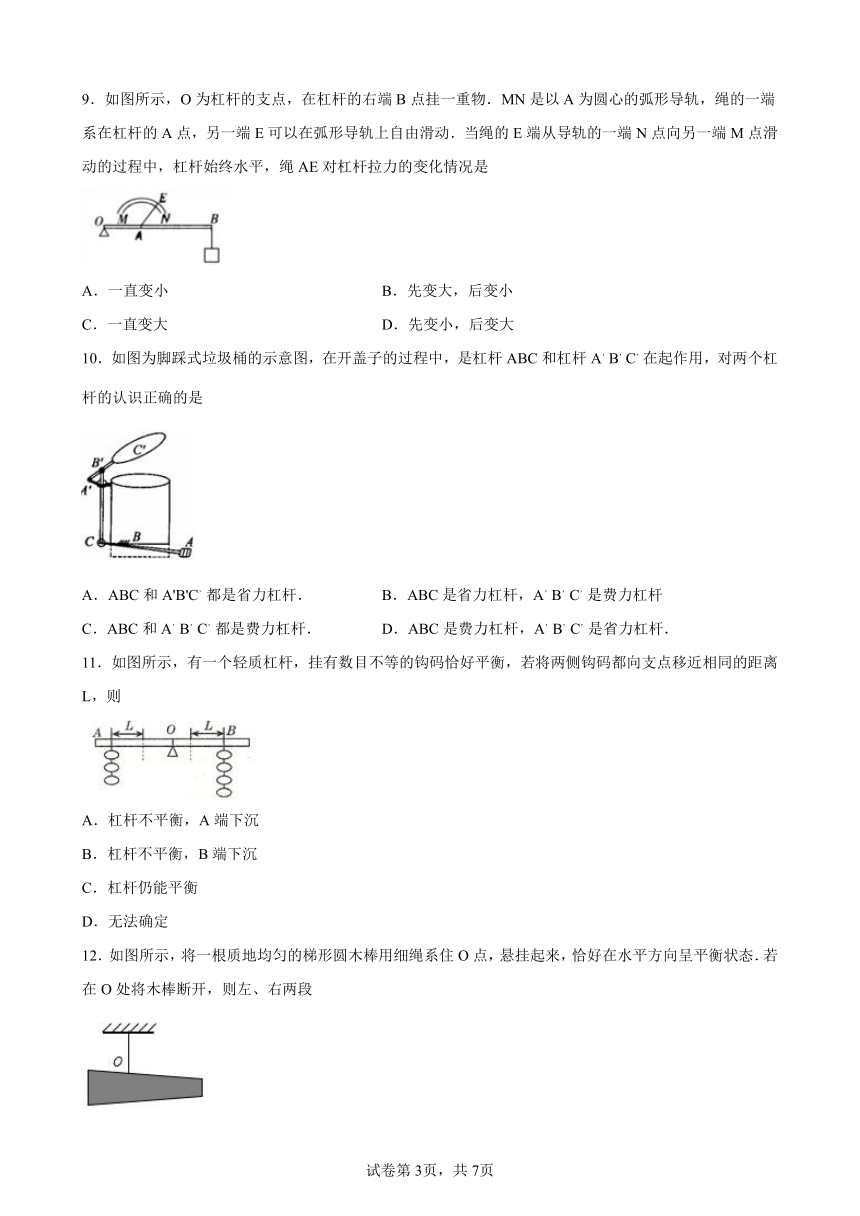

9.如图所示,O为杠杆的支点,在杠杆的右端B点挂一重物.MN是以A为圆心的弧形导轨,绳的一端系在杠杆的A点,另一端E可以在弧形导轨上自由滑动.当绳的E端从导轨的一端N点向另一端M点滑动的过程中,杠杆始终水平,绳AE对杠杆拉力的变化情况是
A.一直变小 B.先变大,后变小
C.一直变大 D.先变小,后变大
10.如图为脚踩式垃圾桶的示意图,在开盖子的过程中,是杠杆ABC和杠杆A,B,C,在起作用,对两个杠杆的认识正确的是
A.ABC和A'B'C,都是省力杠杆. B.ABC是省力杠杆,A,B,C,是费力杠杆
C.ABC和A,B,C,都是费力杠杆. D.ABC是费力杠杆,A,B,C,是省力杠杆.
11.如图所示,有一个轻质杠杆,挂有数目不等的钩码恰好平衡,若将两侧钩码都向支点移近相同的距离L,则
A.杠杆不平衡,A端下沉
B.杠杆不平衡,B端下沉
C.杠杆仍能平衡
D.无法确定
12.如图所示,将一根质地均匀的梯形圆木棒用细绳系住O点,悬挂起来,恰好在水平方向呈平衡状态.若在O处将木棒断开,则左、右两段
A.左端重 B.右端重
C.左右一样重 D.无法判断
二、填空题(本大题共5小题)

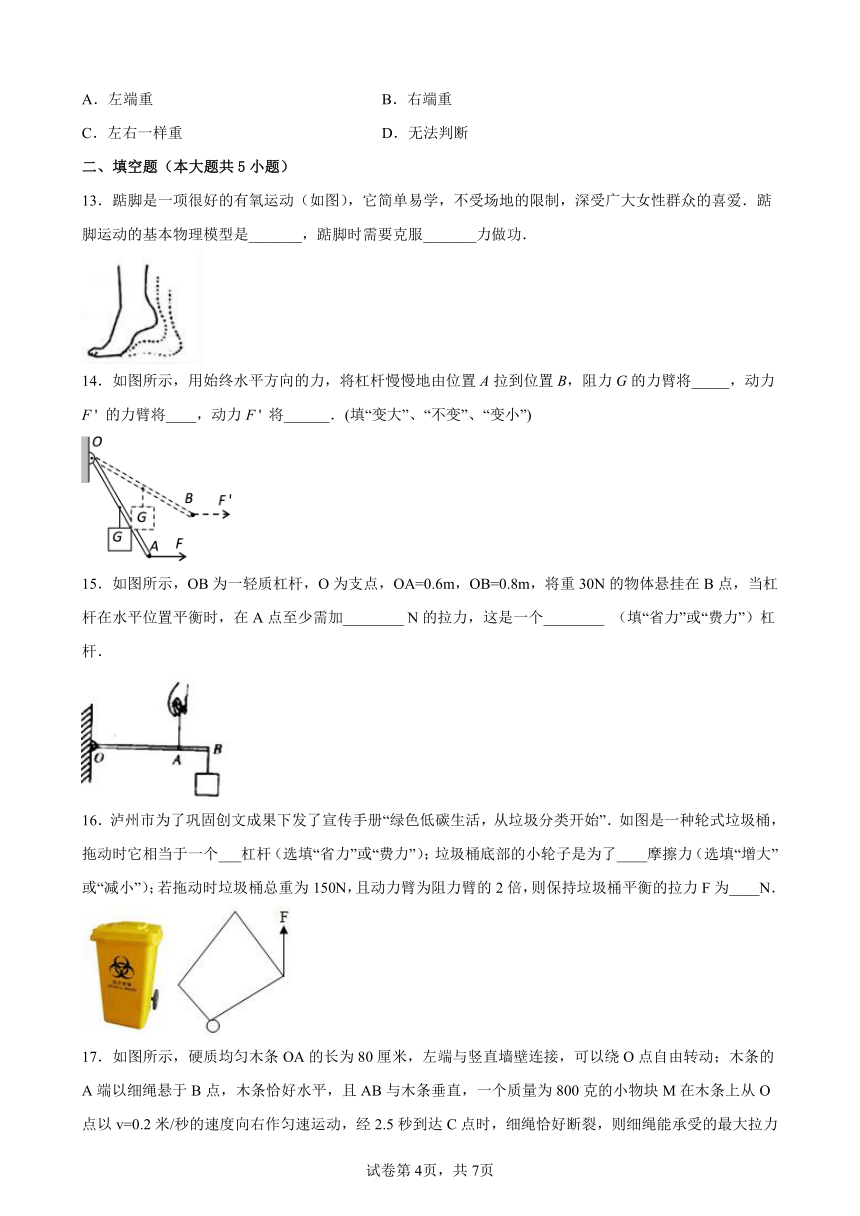

13.踮脚是一项很好的有氧运动(如图),它简单易学,不受场地的限制,深受广大女性群众的喜爱.踮脚运动的基本物理模型是_______,踮脚时需要克服_______力做功.
14.如图所示,用始终水平方向的力,将杠杆慢慢地由位置A拉到位置B,阻力G的力臂将_____,动力F ' 的力臂将____,动力F ' 将______.(填“变大”、“不变”、“变小”)
15.如图所示,OB为一轻质杠杆,O为支点,OA=0.6m,OB=0.8m,将重30N的物体悬挂在B点,当杠杆在水平位置平衡时,在A点至少需加________ N的拉力,这是一个________ (填“省力”或“费力”)杠杆.
16.泸州市为了巩固创文成果下发了宣传手册“绿色低碳生活,从垃圾分类开始”.如图是一种轮式垃圾桶,拖动时它相当于一个___杠杆(选填“省力”或“费力”);垃圾桶底部的小轮子是为了____摩擦力(选填“增大”或“减小”);若拖动时垃圾桶总重为150N,且动力臂为阻力臂的2倍,则保持垃圾桶平衡的拉力F为____N.
17.如图所示,硬质均匀木条OA的长为80厘米,左端与竖直墙壁连接,可以绕O点自由转动;木条的A端以细绳悬于B点,木条恰好水平,且AB与木条垂直,一个质量为800克的小物块M在木条上从O点以v=0.2米/秒的速度向右作匀速运动,经2.5秒到达C点时,细绳恰好断裂,则细绳能承受的最大拉力是______牛(木条质量及物块的体积大小均可忽略不计).
三、作图题(本大题共3小题)
18.在如图所示的杠杆上的B点挂一重物,对杠杆施加一个最小的力,使杠杆平衡在图中所示的位置。试画出这个力F1的示意图和力臂l1。
19.如图所示,支点为O的杠杆在力F1和F2的作用下处于静止状态,请作出力F1的力臂L1和力臂L2的力F2。
20.如图所示的曲棒ABC可绕A点的转轴转动,请画出要使曲棒ABC在图中位置保持平衡时,所需的最小力的示意图。
四、实验题(本大题共2小题)
21.在“探究杠杆平衡条件”的实验中,所用的器材有:每格长度等距的杠杆、支架、弹簧测力计、刻度尺、细线,重力均为0.5N的钩码若干个。

(1)杠杆安装好后处于如图甲所示的静止状态,此时的杠杆是否平衡?______(选填“是”或“否”);为使杠杆在水平位置平衡,应将杠杆左端螺母向______边移动(选填“左”或“右”);
(2)如图乙所示,杠杆处于水平平衡状态.若将杠杆的两侧钩码都向支点移动一格,那么杠杆的______(选填“左”或“右”)端下沉;
(3)若将右侧的钩码换成弹簧测力计进行实验,依次将弹簧测力计挂在从1到5的位置竖直向下施加拉力,始终保持杠杆在水平位置平衡,如图丙所示。按1到5的顺序,弹簧测力计的示数会逐渐______(选填“变小”、“不变”或“变大”);下列图像能正确表示整个过程中弹簧测力计对杠杆的拉力F与其力臂l大小变化关系的是______;
(4)如图丁所示,弹簧测力计竖直向上拉杠杆,当钩码悬挂在杠杆上______(选填“A”、“B”、“C”或“D”)点时,杠杆在图示的位置处于平衡状态,且弹簧测力计的示数最小。
22.小陈利用如图所示的装置探究杠杆平衡条件:
(1)如图甲所示,若杠杆在使用前左端低、右端高,要使它在水平位置平衡,应将杠杆右端的螺母向______(选填“左”或“右”)调节至平衡。
(2)下列实验步骤中:
A.将杠杆放在支架上,调节杠杆两端的平衡螺母,使杠杆在水平位置平衡。
B.计算每次实验中F1L1和F2L2的大小,根据计算结果得出杠杆的平衡条件。
C.再次改变钩码的个数或位置,重复实验。
D.记下动力F1、动力臂L1、阻力F2和阻力臂L2的大小,将数据填入表格中。
E.将钩码挂在杠杆的两边,改变钩码的位置,使杠杆在水平位置重新平衡。
正确的顺序是______(填字母)。
(3)如图乙所示,如需杠杆在水平位置平衡(OA︰OB=4︰3),这时应在右侧B点处添加______个相同的钩码;如图丙所示,弹簧测力计位置在D处时杠杆已水平平衡,此时将弹簧测力计位置改为C处,则其示数将______(选填“变大”、“变小”或“不变”)。
五、计算题(本大题共3小题)
23.如图所示,如图所示的轻质杠杆OB,O为支点,OB长40厘米,AB长10厘米,B端所挂物体重为60牛,求:
(1)在A点使杠杆水平平衡的最小拉力的大小和方向。
(2)若改用18牛的力仍在A点竖直提起原重物,求重物的悬挂点离O点的距离。
24.搬运砖头的独轮车,车箱和砖头所受的总重力G=900N,独轮车的有关尺寸如图所示
(1)判断推车时的独轮车是省力杠杆还是费力杠杆;
(2)求推车时,人手向上的力F的大小
25.如图所示,轻质杠杆 AD放在钢制水平凹槽 BC中,杠杆 AD能以 B点或 C点为支点在水平面内转动。AB=2BC=2CD=0.4m, D端挂有一重物,现在A点施加一个竖直向下力 F, 使得杠杆保持水平平衡。求:
①重物为 10 牛,能保持杠杆水平平衡的最大力 F 。
②若重物为 6 牛,能保持杠杆水平平衡的最小值 F。
③若施加在杠杆上的力 F 在某一范围内变化,能使得杠杆保持水平平衡,且这个范围内的力最大变化量, 求重物的重力 G。
试卷第1页,共3页
试卷第1页,共3页
参考答案:
1.B
2.C
3.D
4.C
5.B
6.B
7.D
8.C
9.D
10.B
11.A
12.A
13. 杠杆 重
14. 变大 变小 变大
15. 40 费力
16. 省力 减小 75
17.5
18.
19.
20.
21. 是 左 右 变小 A B
22. 右 AEDCB 4 变大
23.(1)80牛,方向竖直向上;(2)9厘米
24.(1)省力杠杆;(2)300N
25.①10N;②2N;③18N
