2.6透镜和视觉(第一课时）

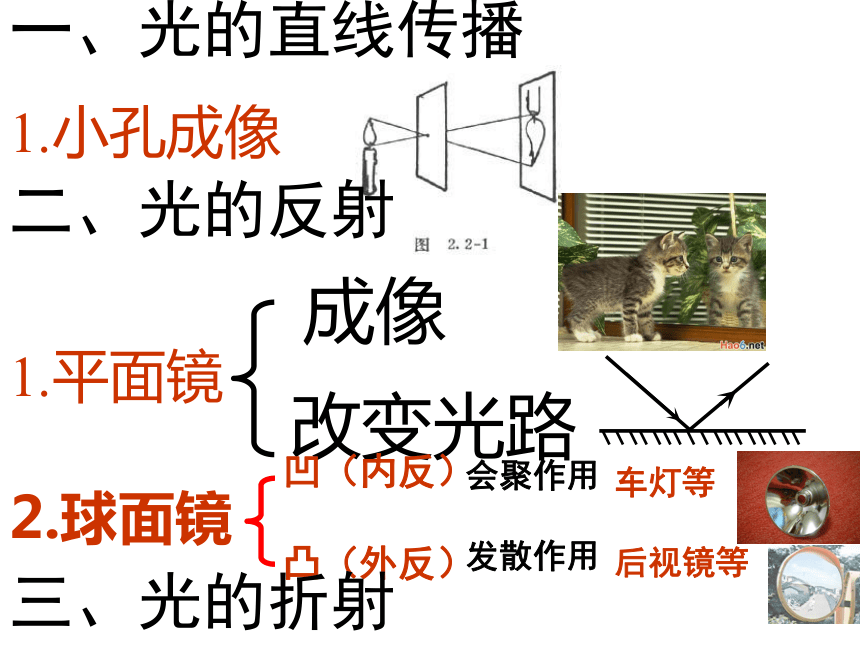

课件56张PPT。1.平面镜成像改变光路二、光的反射2.球面镜凹（内反）
凸（外反）会聚作用
发散作用车灯等

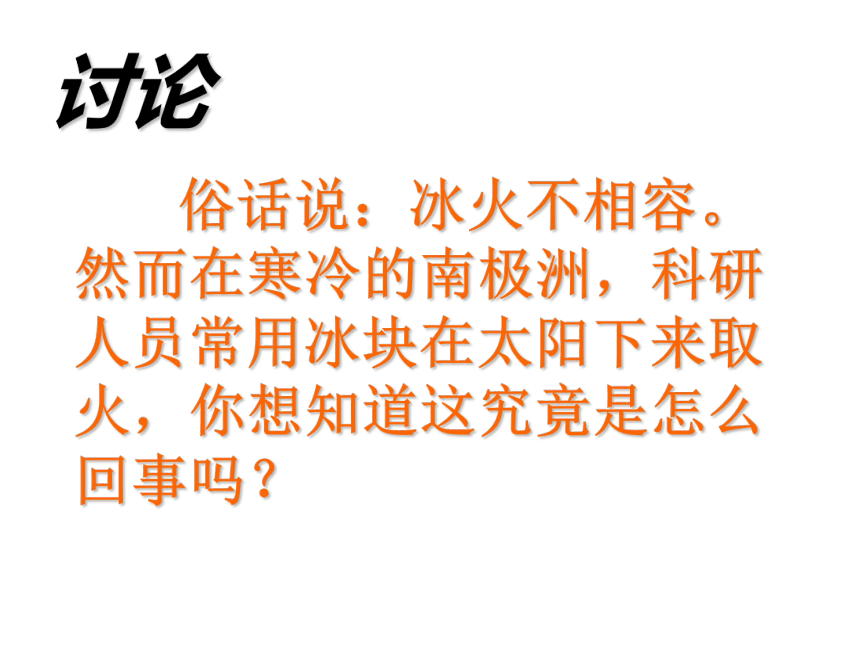

后视镜等三、光的折射一、光的直线传播1.小孔成像2.6 透镜和视觉——透镜 俗话说：冰火不相容。然而在寒冷的南极洲，科研人员常用冰块在太阳下来取火，你想知道这究竟是怎么回事吗？讨论用冰取火 森林火灾之迷

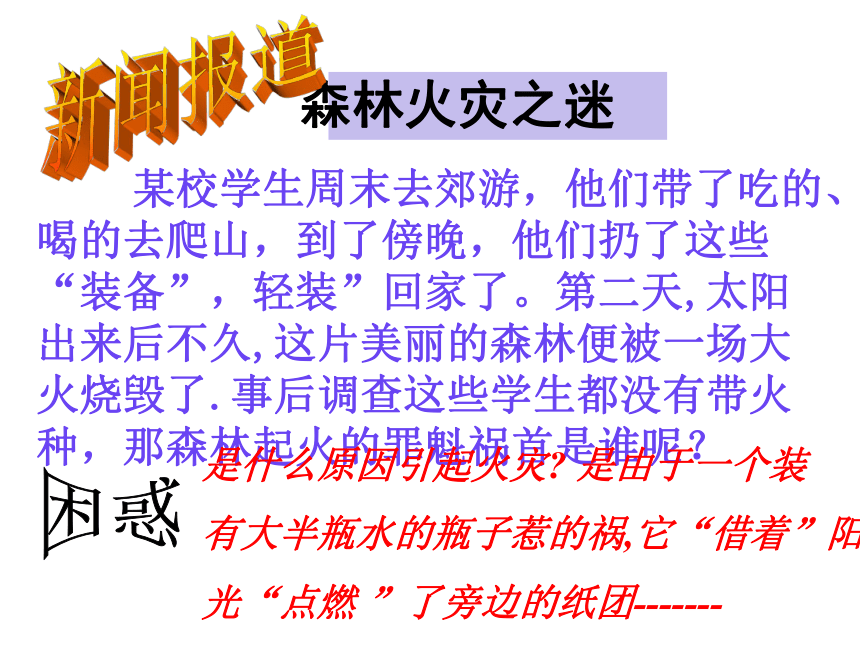

某校学生周末去郊游，他们带了吃的、喝的去爬山，到了傍晚，他们扔了这些“装备”，轻装”回家了。第二天,太阳出来后不久,这片美丽的森林便被一场大火烧毁了.事后调查这些学生都没有带火种，那森林起火的罪魁祸首是谁呢？

新闻报道是什么原因引起火灾? 是由于一个装
有大半瓶水的瓶子惹的祸,它“借着”阳
光“点燃 ”了旁边的纸团-------

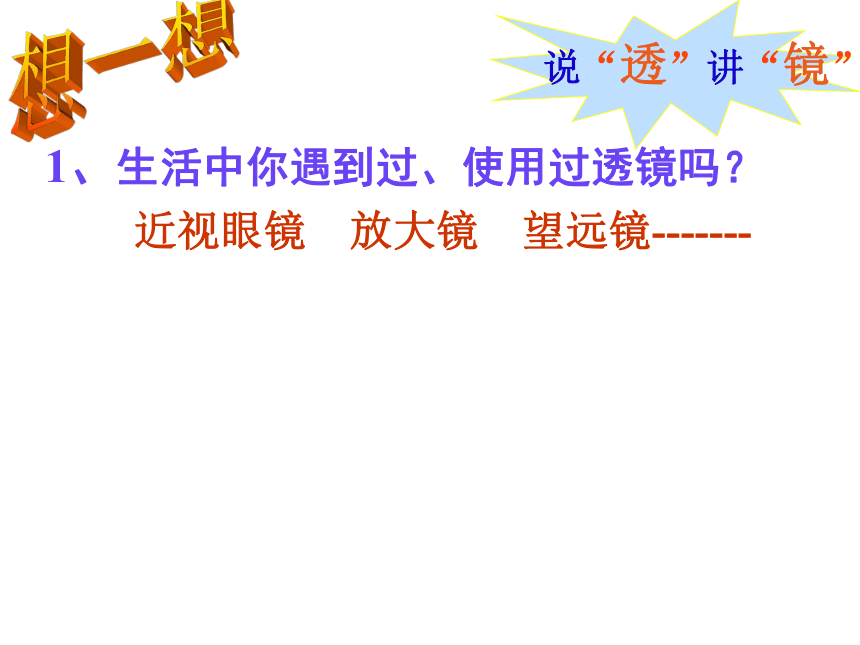

困惑 1、生活中你遇到过、使用过透镜吗？说“透”讲“镜”想一想近视眼镜 放大镜 望远镜-------凸透镜在日常生活中的应用放大镜上的凸透镜
显微镜上的透镜望远镜上的透镜 透镜在日常生活中的应用凸透镜在日常生活中的应用透镜在日常生活中的应用眼镜片上的透镜

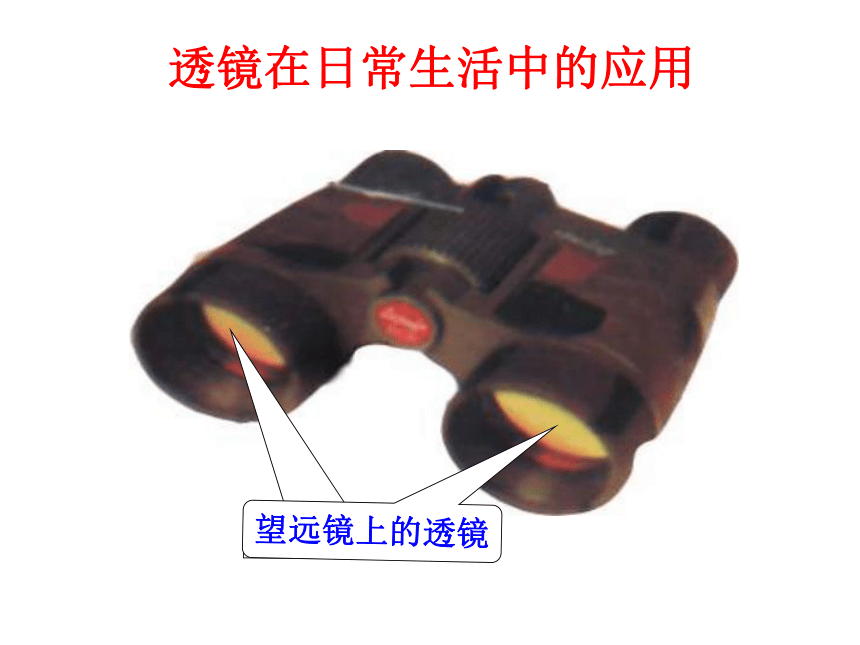

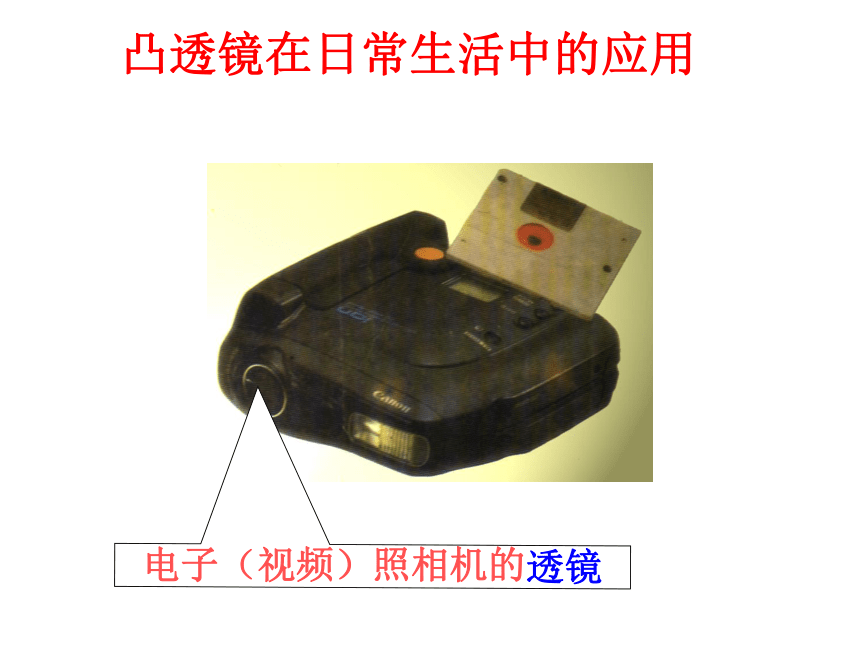

透镜在日常生活中的应用望远镜上的透镜 凸透镜在日常生活中的应用电子（视频）照相机的透镜 凸透镜在日常生活中的应用台式电子彩色摄影机上的透镜 凸透镜在日常生活中的应用公元前2世纪，古人用冰凸透镜向日取火 1、生活中你遇到过、使用过透镜吗？2、不同的透镜有哪些共同的特点呢？说“透”讲“镜”想一想近视眼镜 放大镜 望远镜-------3、说说放大镜和近视眼镜片有什么区别？由透明材料（玻璃、树脂、水晶等）制成的放大镜中央厚边缘薄；
近视眼镜中央薄边缘厚一、透镜观察下列各种透镜，说说这些透镜有什么特点中间厚边缘薄的为凸透镜中间薄边缘厚的为凹透镜凸透镜：中间厚,边缘薄的透镜
叫凸透镜凹透镜：中间薄,边缘厚的透镜
叫凹透镜透镜的分类一般用玻璃或塑料制成 属于凸透镜的是： 属于凹透镜的是：A 、C、DB 、E 、F1、识别下列透镜，并归类：主光轴；透镜中连接两球心的连线温馨提示：光心主光轴◆用光源对着凸透镜照射，拿一张白纸 在它的 另一侧，来回移动凸透镜或者纸，直到纸上的光斑变得最小、最亮。◆换用凹透镜再做上面的实验，纸上还能得到最小、最亮的光斑吗？活动：不同透镜对光的作用主光轴光心凸透镜对光线的作用..焦点F 凸透镜对光有会聚作用（表示加凸透镜后光线向主轴“靠拢”）
主光轴光心凸透镜对光线的作用..焦点F焦点F有2个实焦点有几个焦点?　　凸透镜能将平行光线会聚成一点，这点叫做凸透镜的焦点　焦点到凸透镜中心的距离叫做焦距　
主光轴光心凸透镜对光线的作用..焦点F焦点F 凸透镜对光有会聚作用（表示加凸 透镜后光线向主轴“靠拢”）
有2个实焦点有几个焦点?凸透镜光路图知识拓展（1）、如在焦点处放一光源，光线经凸透镜后会怎样传播？主光轴焦点光心结论：平行于主光轴的光线经凸透镜折射后，折射光线经过焦点。OF F想一想：根据光路的可逆性从凸透镜焦点处发出的光线经凸透镜折射后光线将会? ? ? ? ? ?凸透镜对光的会聚作用：表示加凸 透镜后光线向主轴“靠拢”结论：通过焦点的光线经凸透镜折射后，沿平行于主光轴的方向传播出去。结论：经过凸透镜光心的光线，传播方向不变。（2）、经过光心的入射光线，经凸透镜后怎样传播？（1）平行于主光轴的光线经凸透镜折射后
折射光 线将会聚于焦点OF F凸透镜的三条特殊光线 （3）通过光心的光线，传播方向不改变。 （2）通过焦点的光线经凸透镜折射后折射光线
将平行于主光轴★： 学以致用 在一个天寒地冻、远离人烟的地方，但天空晴朗，地上有一些树枝干叶，你独自一人,饥寒交迫,想烤火取暖却没有火种。该如何是好？讨论：能不能用冰和阳光来取火？
F FFF完成下列光路图：FFFF试一试F FFF2、完成下列光路图。FFF1、平行于主光轴的入射光线经凸透镜折射后，折射光线 。
2、通过焦点的入射光线经凸透镜后，沿 于主光轴的方向传播出去。
3、经过凸透镜光心的光线传播方向 。
4、凸透镜对光线有 作用。凸透镜光路特点：经过焦点平行不变会聚有几个虚焦点？
2.凹透镜对光线的作用凹透镜对光有发散作用（光线更向主轴“远离”了）
焦点
F’焦距f凹透镜的介绍凹透镜对光线有发散作用凹透镜的三条特殊光线F★：F1）平行于主光轴的光线经凹透镜折射后
折射光 线的延长线将会聚于虚焦点凹透镜的三条特殊光线F★：F2）延长线通过虚焦点的光线经凹透镜折射后折射光线将平行于主光轴凹透镜的三条特殊光线F★：F3）通过光心的光线，传播方向不改变。凹透镜的三条特殊光线F★：F1）平行于主光轴的光线经凹透镜折射后
折射光 线的延长线将会聚于虚焦点2）延长线通过虚焦点的光线经凹透镜折射后折射光线将平行于主光轴3）通过光心的光线，传播方向不改变。凹透镜光路特点：1、平行于主光轴的入射光线经凹透镜折射后，折射光线的反向延长线 。
2、经过凹透镜光心的光线传播方向 。
3、凹透镜对光线有 作用。经过入射光线同侧的虚焦点不变发散3、完成下列光路图F4、在下列虚线处填上适当的透镜F三棱镜对光线的作用 通过三棱镜的光线经三棱镜两次折射后向三棱镜较厚的一端偏折。F凸透镜是三棱镜的组合F凹透镜是三棱镜的组合形状：中央厚边缘薄的透镜 光路图：光路图： 形状：中央薄边缘厚的透镜作用：对光线具有发散作用作用：对光线具有会聚作用 课堂小结： 完成下列凹透镜折射光路巩固练习1.水能做透镜吗？请举例说明。
2.下图中是凸透镜是_____、凹透镜是____。
3.完成下图中的入射光线或折射光线。 4.在下列空格中填入适当的透镜：巩固练习5.图中填上适当类型的透镜符号 完成下列光路图：
········1.在下列虚线处填上适当的透镜F议一议　2．画出图中光线通过透镜后的传播方向 检查自己　3．图中画出了光线通过透镜前后的传播方向， 试在图中填上适当类型的透镜 检查自己FFFF错错4.判断出射光线的正误12对对 ？ ？125.正确选择透镜自我挑战!6.趣味暗箱题（暗箱内放哪种透镜）凸透镜凹透镜做光路图口诀：平行过焦点
过焦反平行
经心直传去
三取二便成
