第5节光的反射和折射（光的折射）

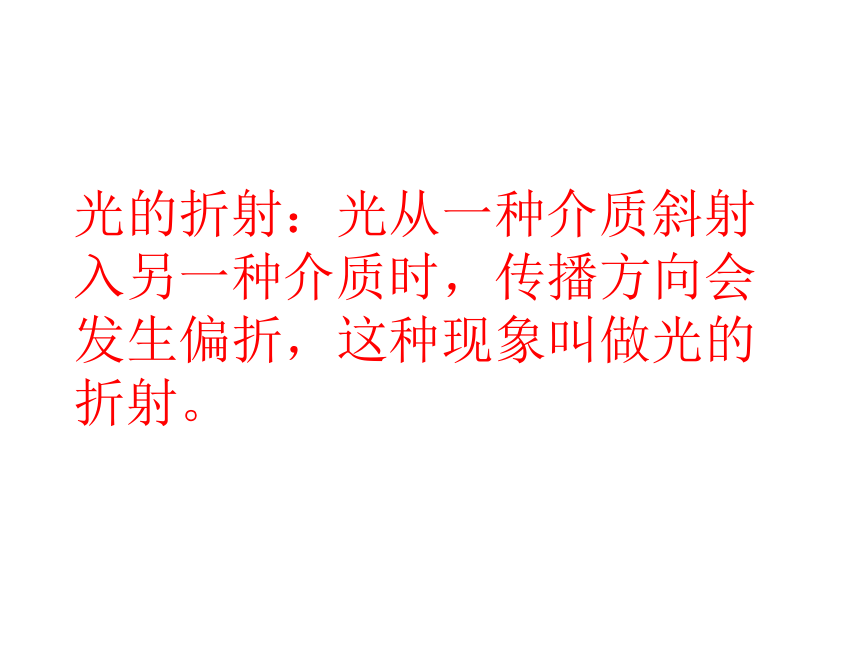

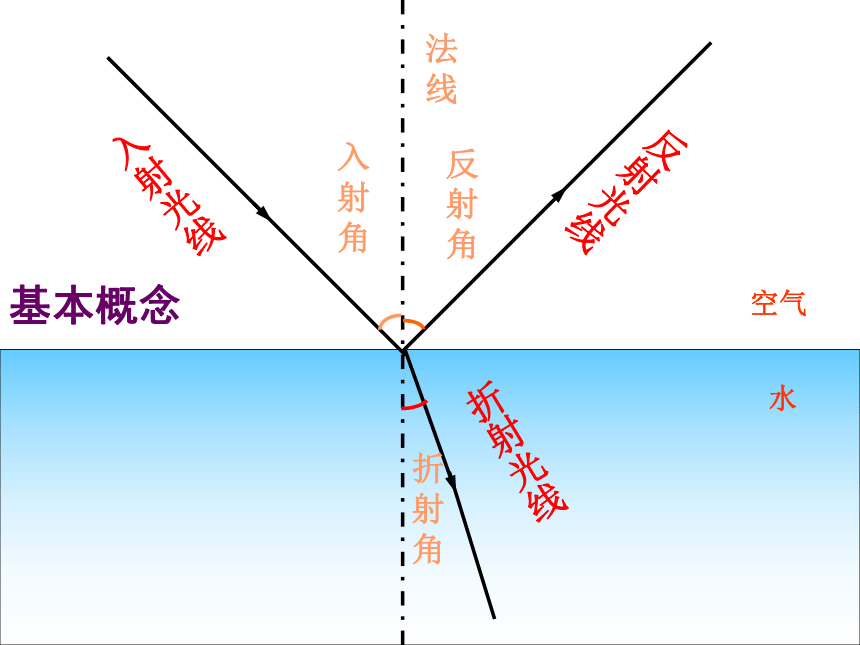

课件25张PPT。1、水中的倒影是塔桥所形成的 像。是由 形成的。光的反射2、什么叫光的反射?光射到两种介质的界面上改变方向后又返回原来介质的现象虚光的反射是光在同一种介质中传播的现象。温故而知新加水无水观察思考：插入水中的筷子看上去是弯折的，为什么？水渠满的时候看上去是否有变浅的感觉？这些现象说明了什么？第5节 光的反射和折射光的折射光的折射：光从一种介质斜射入另一种介质时，传播方向会发生偏折，这种现象叫做光的折射。空气水入射光线反射光线折射光线法线入射角反射角折射角基本概念回忆：光的反射定律1、反射光线与入射光线、法线在 同一平面内；(三线共面)
2、反射光线和入射光线分居法线 的两侧; (两线分居)

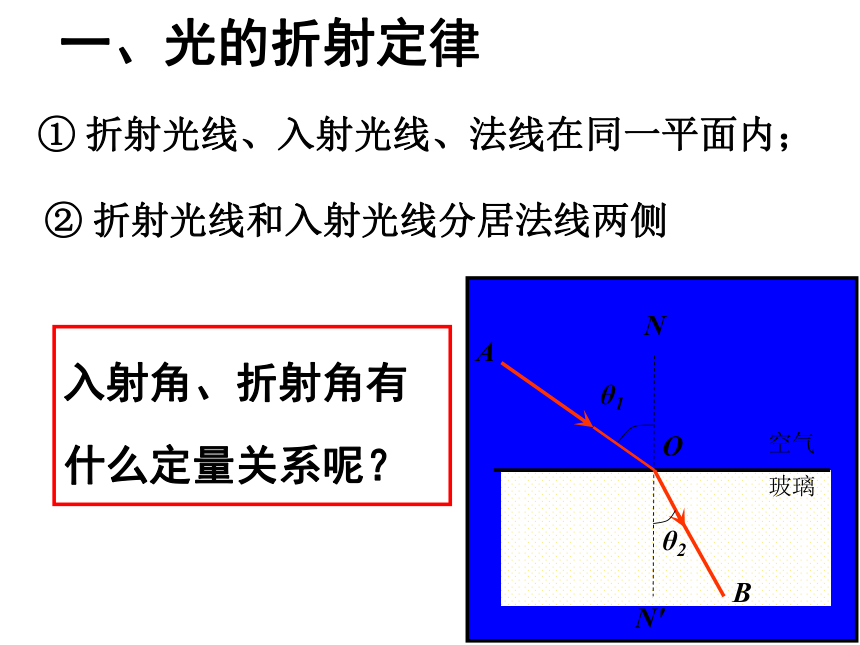

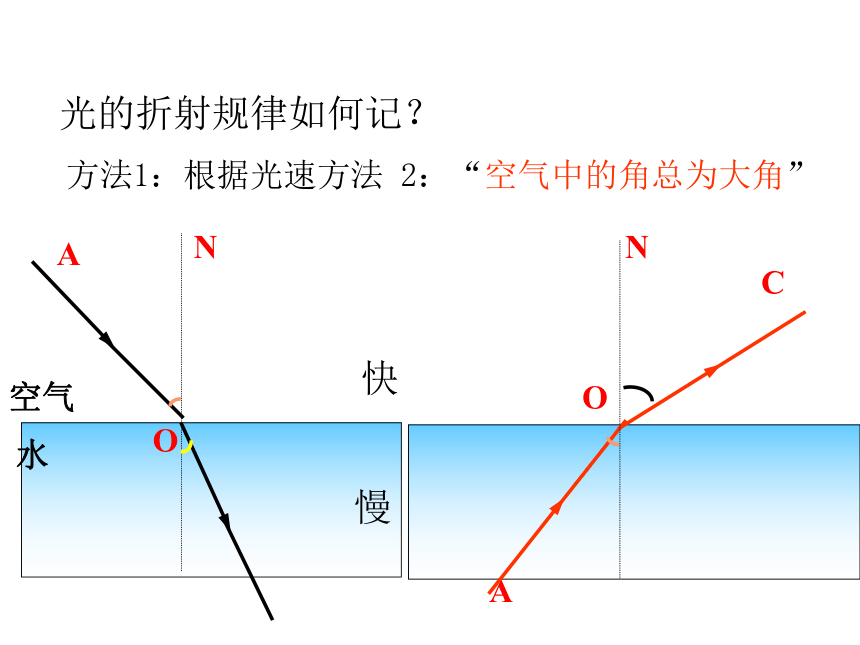

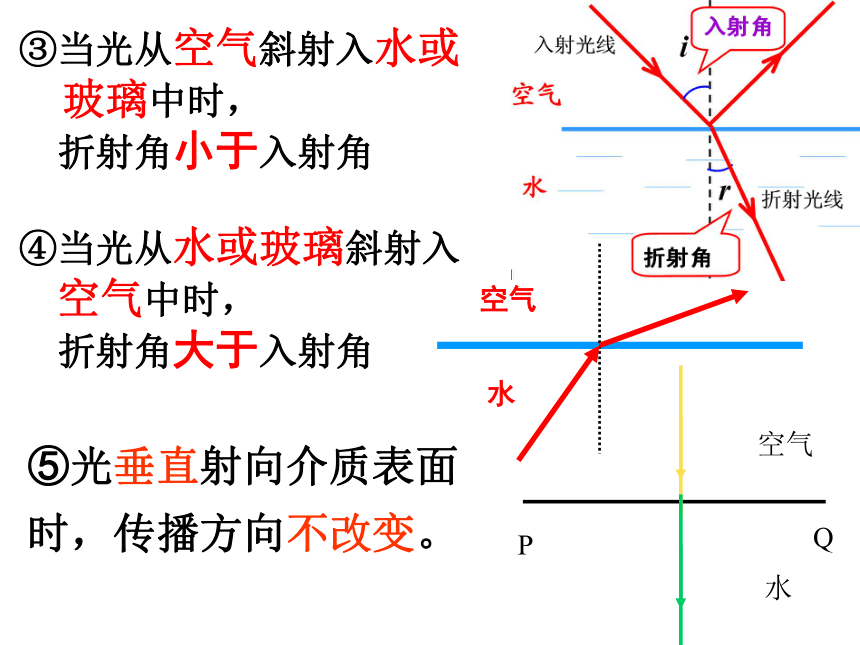

3、反射角等于入射角。(两角相等)一、光的折射定律① 折射光线、入射光线、法线在同一平面内；② 折射光线和入射光线分居法线两侧入射角、折射角有什么定量关系呢？③当光从空气斜射入水或 玻璃中时， 折射角小于入射角 ⑤光垂直射向介质表面时，传播方向不改变。④当光从水或玻璃斜射入　空气中时， 折射角大于入射角 方法1：根据光速方法 2：“空气中的角总为大角”A光的折射规律如何记？快慢空气水光的折射中光路是可逆的。课堂小结：
一、光从一种介质斜射入另一种介质时，传播方向一般会发生变化，这种现象叫做光的折射。
二、光的折射定律
① 折射光线、入射光线、法线在同一平面内；
② 折射光线和入射光线分居法线两侧
③当光从空气斜射入水或玻璃中时，折射角小于入射角
④当光从水或玻璃斜射入空气中时，折射角大于入射角
⑤光垂直射向介质表面时，传播方向不改变。
三、折射现象中，光路是可逆的 画出下列图中的折射光线练 习（1）如图所示，正确表示光从空气斜射入水中的是：
ABCD( ) C空气水空气空气空气水水水(2).当光线垂直入射时, 不改变,这时入射角是 度,折射角是 度.传播方向00揭开“眼睛受骗、河水变浅”之谜空气水A·A’·眼睛二、光的折射的应用 人在水上看到物体的像，比实际物体位置偏上，感觉水比较浅。思考：潜水员在水中看岸上的树会怎样变化?水空气BB’眼睛树变“高”了SS′我们能看到地平线以下的太阳海市蜃楼这种现象是怎么形成的呢？P73利用光的折射解释现象日出东方雨后彩虹筷子变弯硬币重现池水变浅海市蜃楼1.有一光线斜射入水中，下图中折射光线正确的是( ) B返回课堂练习2．池水看起来比实际的要_________，这是由于光从________射入________时发生的________造成的，看到的是实际池底的________像．课堂练习浅水空气折射虚课堂练习3．如图所示，OB是一束光线由空气射到水面后的反射光线，在图中画出入射光线，标出入射角的度数，并画出折射光线的大致方向．课堂练习4．在湖边看平静湖水中的“鱼在云中游”，
则（ ）
A．“鱼”是光的反射形成的虚像，“云”是光
的折射形成的虚像
B．“鱼”是光的折射形成的虚像，“云”是光
的反射形成的虚像
C．“鱼”和“云”都是光的反射形成的虚像
D．“鱼”和“云”都是光的折射形成的虚像B5、一束光线从空气中射入水中，在水面上（　　）。
A、只发生反射，不发生折射。
B、只发生折射，不发生反射。
C、既发生反射，又发生折射。课堂练习5、一束光线从空气中射入水中，在水面上（　　）。
A、只发生反射，不发生折射。
B、只发生折射，不发生反射。
C、既发生反射，又发生折射。课堂练习C
