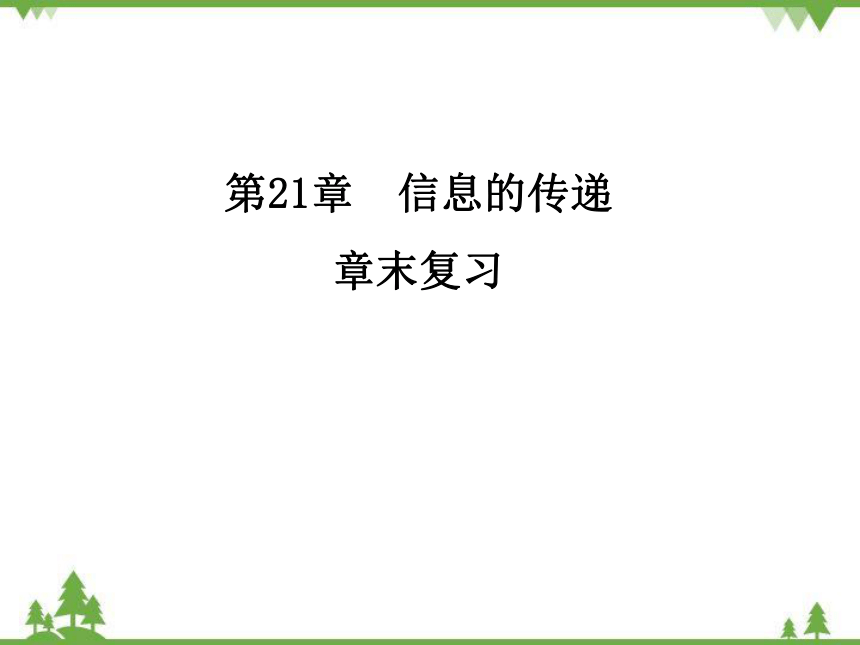

第21章 信息的传递
章末复习

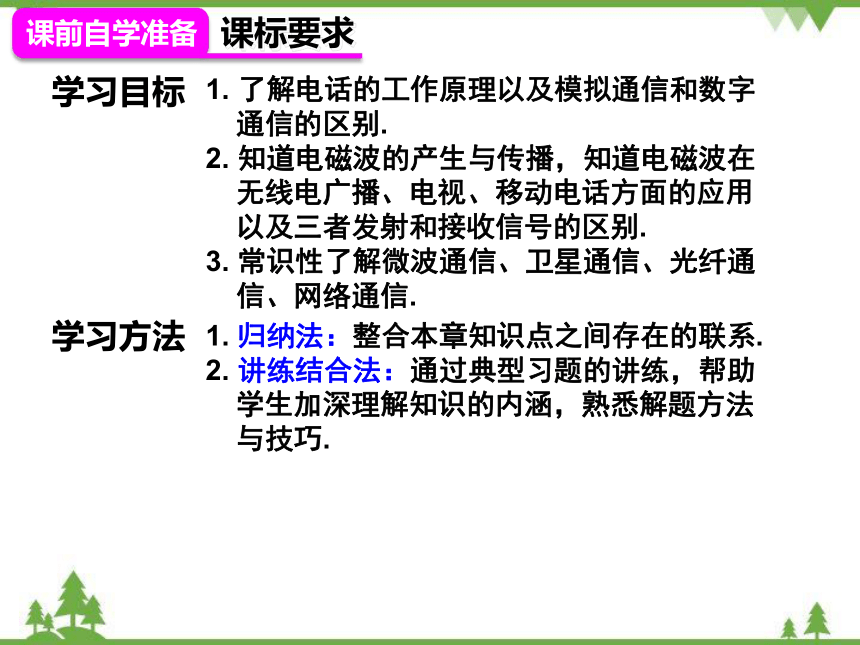

学习目标
1. 了解电话的工作原理以及模拟通信和数字通信的区别.
2. 知道电磁波的产生与传播，知道电磁波在无线电广播、电视、移动电话方面的应用以及三者发射和接收信号的区别.
3. 常识性了解微波通信、卫星通信、光纤通信、网络通信.
学习方法
1. 归纳法：整合本章知识点之间存在的联系.
2. 讲练结合法：通过典型习题的讲练，帮助学生加深理解知识的内涵，熟悉解题方法与技巧.
课前自学准备
课标要求

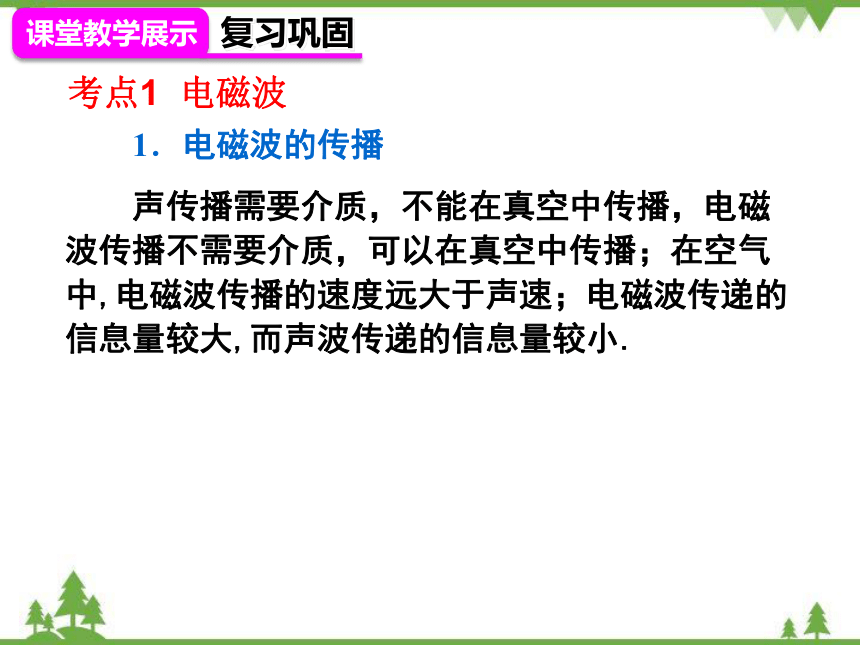

考点1 电磁波
　　声传播需要介质，不能在真空中传播，电磁波传播不需要介质，可以在真空中传播；在空气中,电磁波传播的速度远大于声速；电磁波传递的信息量较大,而声波传递的信息量较小.
　　1．电磁波的传播
课堂教学展示
复习巩固

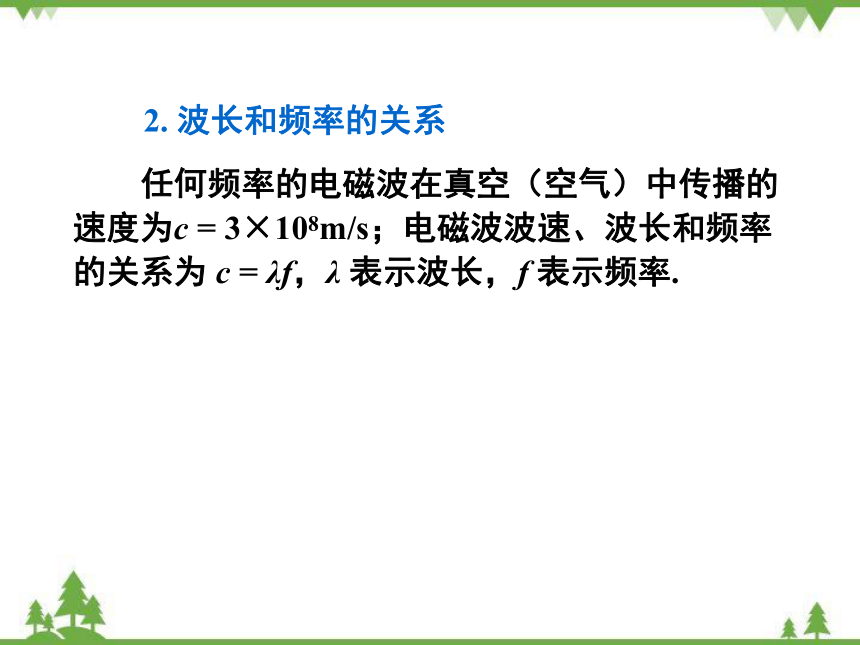

任何频率的电磁波在真空（空气）中传播的速度为c = 3×108m/s；电磁波波速、波长和频率的关系为 c = λf，λ 表示波长，f 表示频率.
　　2. 波长和频率的关系

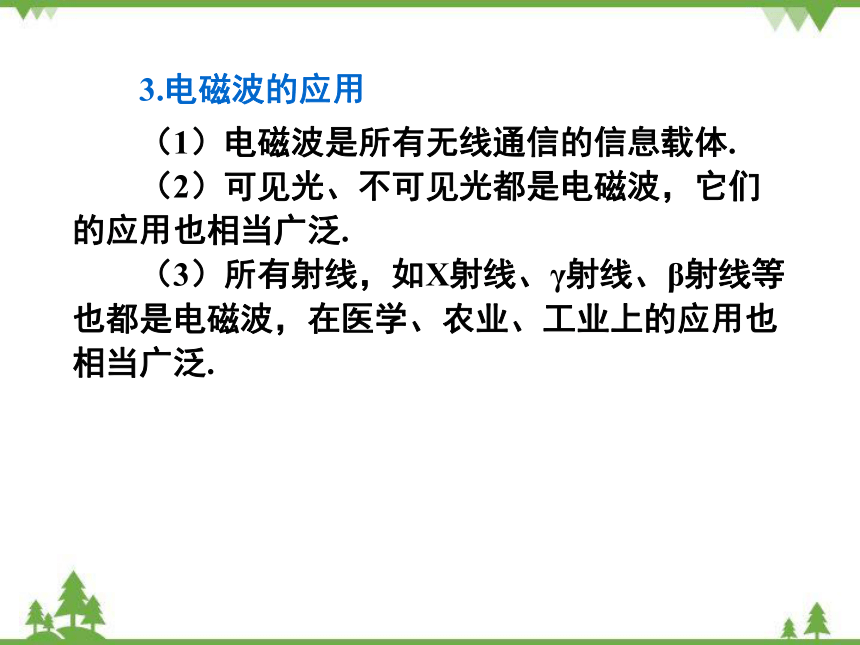

（1）电磁波是所有无线通信的信息载体.
（2）可见光、不可见光都是电磁波，它们的应用也相当广泛.
（3）所有射线，如X射线、γ射线、β射线等也都是电磁波，在医学、农业、工业上的应用也相当广泛.
　　3.电磁波的应用

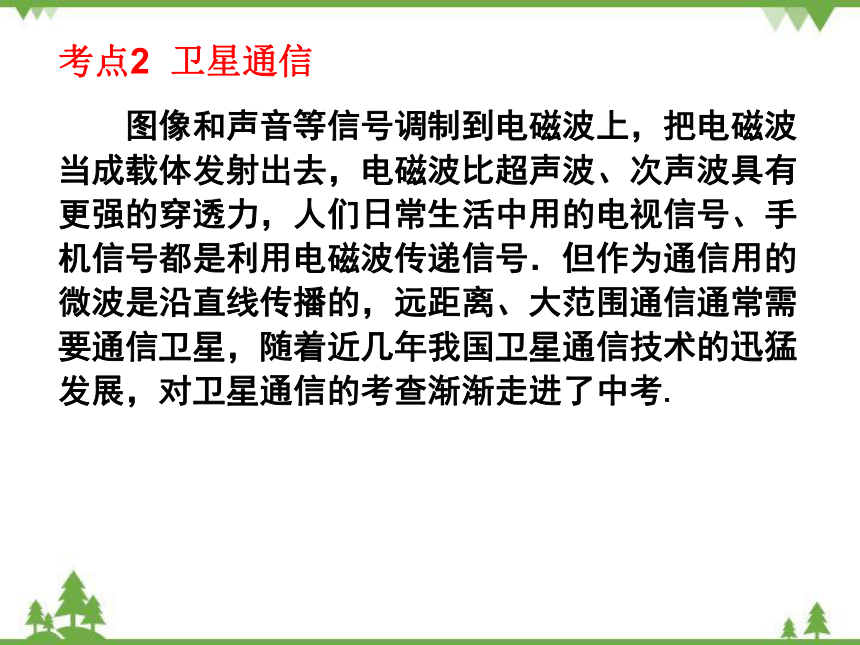

考点2 卫星通信
　　图像和声音等信号调制到电磁波上，把电磁波当成载体发射出去，电磁波比超声波、次声波具有更强的穿透力，人们日常生活中用的电视信号、手机信号都是利用电磁波传递信号．但作为通信用的微波是沿直线传播的，远距离、大范围通信通常需要通信卫星，随着近几年我国卫星通信技术的迅猛发展，对卫星通信的考查渐渐走进了中考.

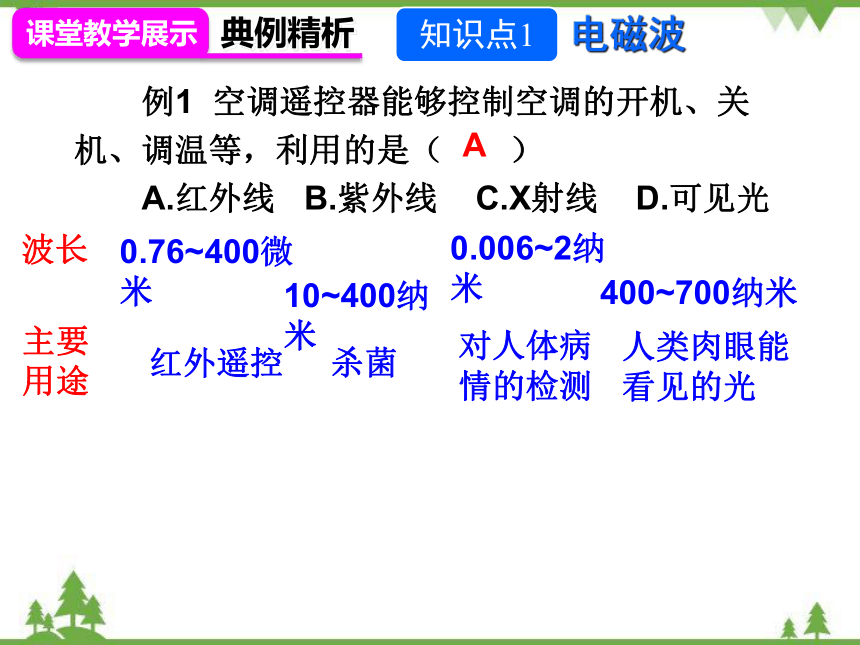

例1 空调遥控器能够控制空调的开机、关机、调温等，利用的是（ ）
A.红外线 B.紫外线 C.X射线 D.可见光
知识点1
电磁波
A
波长
0.76~400微米
红外遥控
10~400纳米
杀菌
0.006~2纳米
对人体病情的检测
400~700纳米
人类肉眼能看见的光
主要用途
课堂教学展示
典例精析
例2 下列关于声波和电磁波的说法正确的是（ ）
A.玩电脑游戏时，人不会受到电磁辐射
B.移动电话是通过电磁波来传递信息的
C.电动牙刷发出的超声波不能在空气中传播
D.地震后，用音频探测仪能够搜集废墟中幸存者发出的电磁波信息
×
√
×
声音信息
解析：音频探测仪能够识别在空气或固体中传播的微小震动，通过搜集废墟中幸存者发出的声音信息来感知生命信号.
×
B
例3 下列学了“电磁波”和“声波”这两 部分内容后，小华列出了如下知识归纳表，其中_____和_____（填表中序号）的说法是错误的.
√
不同
×
②
不需要
③
×
√
√
√
知识点2
广播与电视
音频是指人说话的声音频率.通常指 15 Hz ~ 20 000Hz 间的频率；
视频是指几赫到几兆赫范围内的频率，用以生成或转换成图像.在电视技术中，又称为电视信号频率，所占频宽为0~6兆赫，
广泛应用于电视、摄像机、雷
达、计算机监视器中；
射频表示可以辐射到空间
的电磁频率，频率范围从300
kHz~30GHz之间.
例4 如图为射频、视频、音频的波形示意图.其中A表示的是________，B表示的是________，C表示的是________.
音频
视频
射频
解析：从题中图示可以看出，C中波形波长短，频率高，A的波形波长长，频率低，因此A、B、C依次是音频、视频和射频.
例5 某市目前已全面开通了4G手机通信业务.使用4G手机不仅可以通话，还可以随时通过无线网络上网.下列说法正确的是（ ）
A.电磁波不能在真空中传播
B.手机通话是直接传输声信号
C.电磁波在空气中的传播速度是340m/s
D.手机无线上网是利用电磁波传输数字信号
D
解析：手机不能直接传输声信号，手机通话或无线上网是利用电磁波传输信号的.
3×108m/s
知识点3
移动通信、卫星通信、网络通信
例6 2014年11月23日，中国北斗卫星导航系统获得国际海事组织的认可，它可以提供高精度的定位、测速和授时等服务.它传递信息利用的是（ ）
A.电磁波 B.超声波
C.次声波 D.各种射线
解析：导航仪与导航卫星之间没有导线连接，其信息的传播是通过电磁波来传播的
A
例7 光导纤维的主要用途是用来传递信息，进行通讯，把要传输的信息变成光信号在光纤中传播，如图所示，那么光在光纤中的传播方式是（ ）
A.沿着光纤的中轴线直线传播
B.沿着光纤的外壁多次折射传播
C.沿着光纤的内壁多次反射传播
D.沿着光纤螺旋式的曲线传播
解析：光导纤维由内外两层组成，且内外两层的折射本领不同，激光不会从内层透出去，激光是不断地经光纤内壁反射向前传播.
C
例8 光纤通信与电缆通信相比有许多的优越性，下列说法中不正确的是（ ）
A.光缆比电缆耐腐蚀
B.光缆传送信息量比电缆大
C.光缆传输信息比电缆快
D.光缆传输信息的抗干扰能力比电缆强
√
×
传递信息的是激光
解析：电流和光波的传播速度相同，都是3×108m/s，所以光缆传输信息不比电缆快.
C
电流
√
√
光缆是以光导纤维为传输材料的，而电缆使用的是金属导线，二者相比，光缆具有质量轻、耐腐蚀、不受电磁干扰等优越性.
激光的频率高，传递的信息量大.
课堂教学展示
教学板书
课后反馈总结
布置作业
完成对应习题
