第十五章 探究电路 单元综合质量检测 2021-2022学年沪科版物理九年级（有答案）

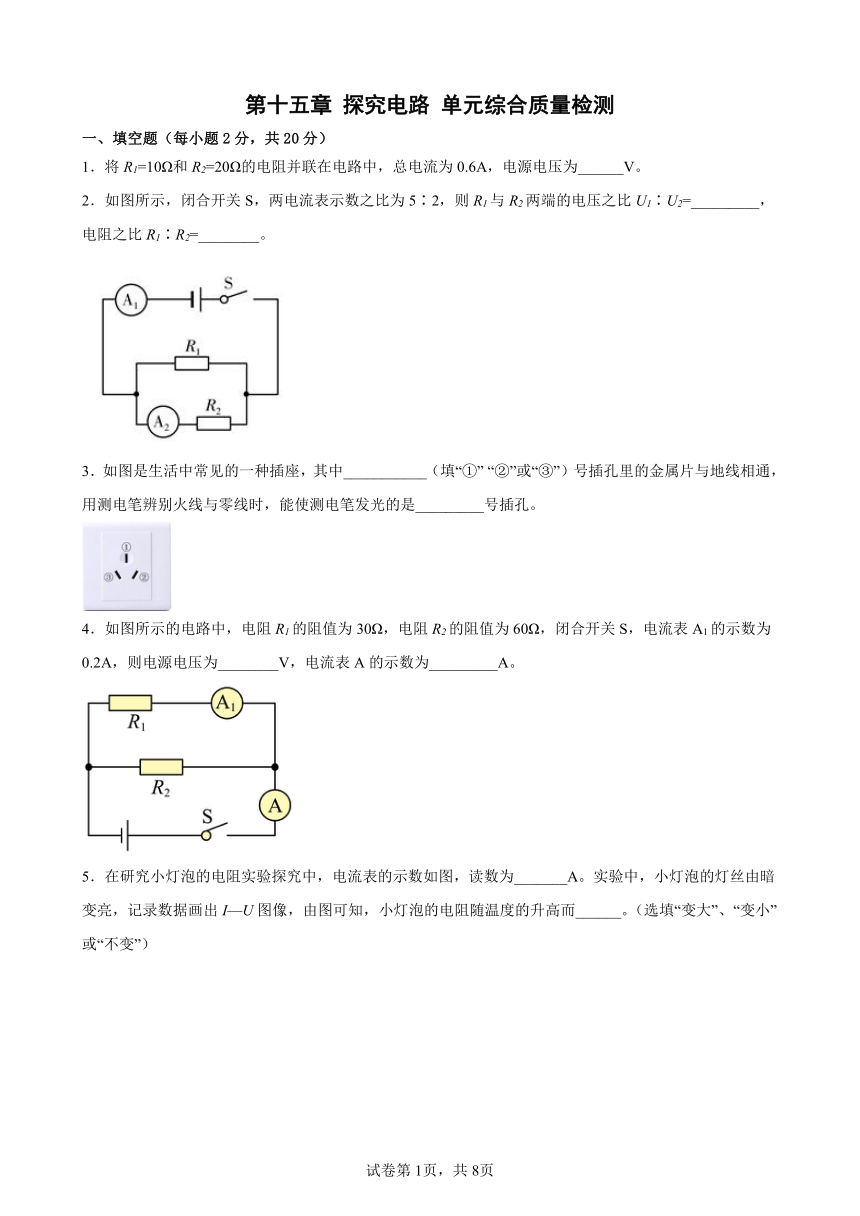

第十五章 探究电路 单元综合质量检测
一、填空题（每小题2分，共20分）
1．将R1=10Ω和R2=20Ω的电阻并联在电路中，总电流为0.6A，电源电压为______V。
2．如图所示，闭合开关S，两电流表示数之比为5∶2，则R1与R2两端的电压之比U1∶U2=_________，电阻之比R1∶R2=________。
3．如图是生活中常见的一种插座，其中___________（填“①” “②”或“③”）号插孔里的金属片与地线相通，用测电笔辨别火线与零线时，能使测电笔发光的是_________号插孔。
4．如图所示的电路中，电阻R1的阻值为30Ω，电阻R2的阻值为60Ω，闭合开关S，电流表A1的示数为0.2A，则电源电压为________V，电流表A的示数为_________A。

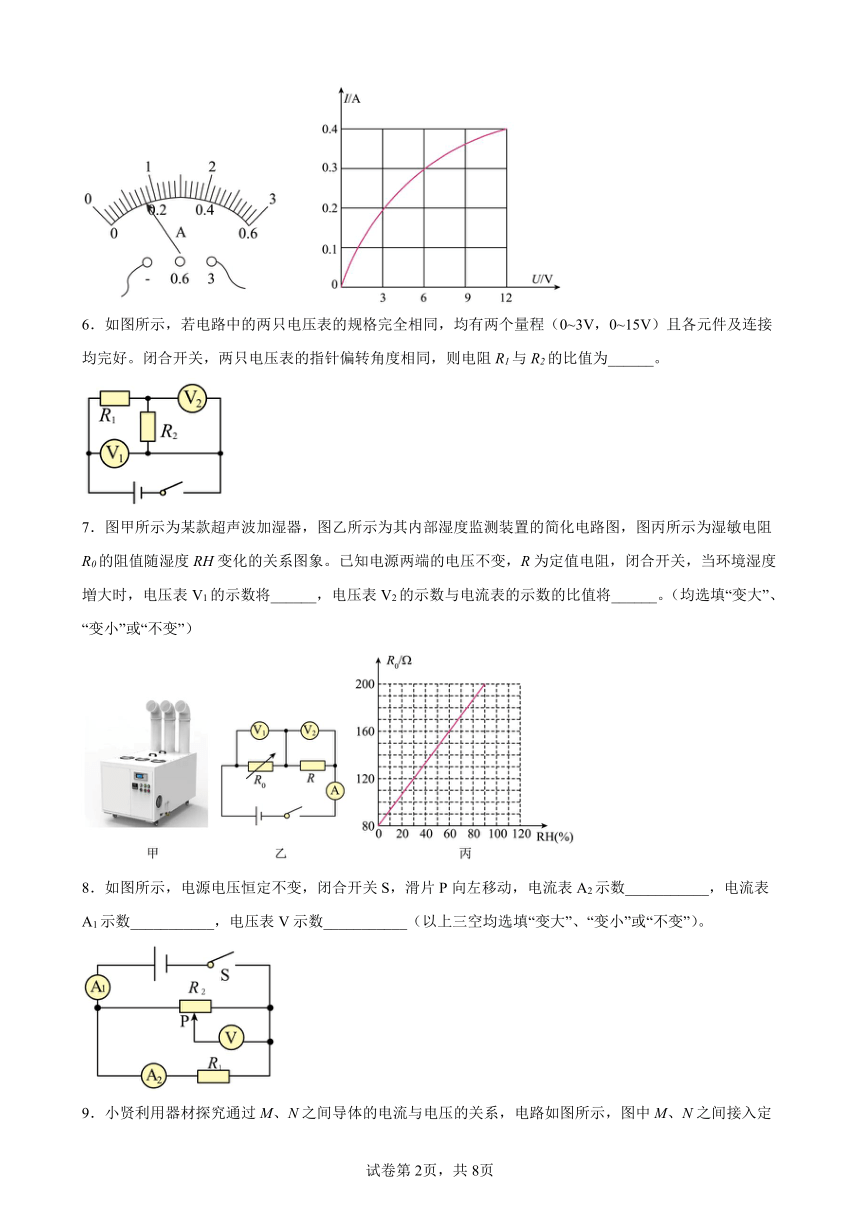

5．在研究小灯泡的电阻实验探究中，电流表的示数如图，读数为_______A。实验中，小灯泡的灯丝由暗变亮，记录数据画出I—U图像，由图可知，小灯泡的电阻随温度的升高而______。（选填“变大”、“变小”或“不变”）
6．如图所示，若电路中的两只电压表的规格完全相同，均有两个量程（0~3V，0~15V）且各元件及连接均完好。闭合开关，两只电压表的指针偏转角度相同，则电阻R1与R2的比值为______。
7．图甲所示为某款超声波加湿器，图乙所示为其内部湿度监测装置的简化电路图，图丙所示为湿敏电阻R0的阻值随湿度RH变化的关系图象。已知电源两端的电压不变，R为定值电阻，闭合开关，当环境湿度増大时，电压表V1的示数将______，电压表V2的示数与电流表的示数的比值将______。（均选填“变大”、“变小”或“不变”）
8．如图所示，电源电压恒定不变，闭合开关S，滑片P向左移动，电流表A2示数___________，电流表A1示数___________，电压表V示数___________（以上三空均选填“变大”、“变小”或“不变”）。

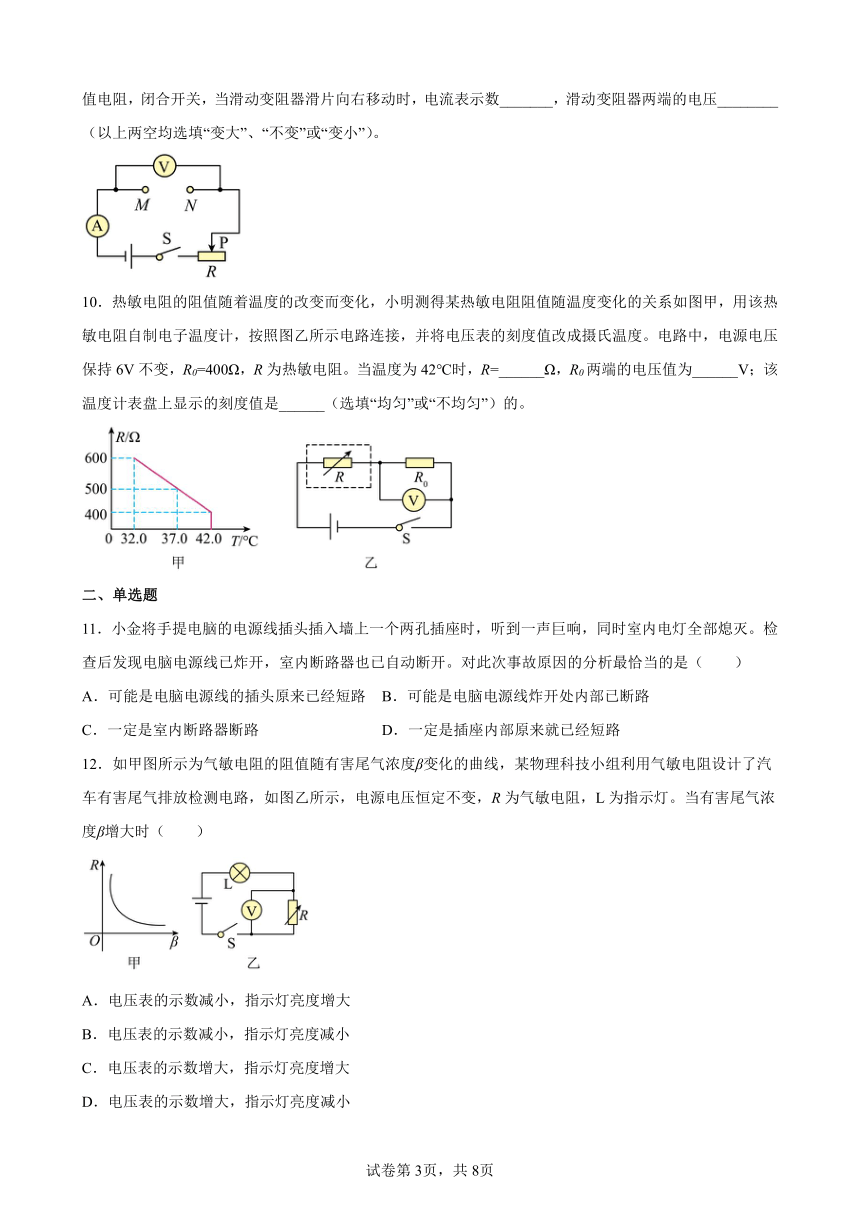

9．小贤利用器材探究通过M、N之间导体的电流与电压的关系，电路如图所示，图中M、N之间接入定值电阻，闭合开关，当滑动变阻器滑片向右移动时，电流表示数_______，滑动变阻器两端的电压________（以上两空均选填“变大”、“不变”或“变小”）。
10．热敏电阻的阻值随着温度的改变而变化，小明测得某热敏电阻阻值随温度变化的关系如图甲，用该热敏电阻自制电子温度计，按照图乙所示电路连接，并将电压表的刻度值改成摄氏温度。电路中，电源电压保持6V不变，R0=400Ω，R为热敏电阻。当温度为42℃时，R=______Ω，R0两端的电压值为______V；该温度计表盘上显示的刻度值是______（选填“均匀”或“不均匀”）的。
二、单选题
11．小金将手提电脑的电源线插头插入墙上一个两孔插座时，听到一声巨响，同时室内电灯全部熄灭。检查后发现电脑电源线已炸开，室内断路器也已自动断开。对此次事故原因的分析最恰当的是（　　）
A．可能是电脑电源线的插头原来已经短路 B．可能是电脑电源线炸开处内部已断路
C．一定是室内断路器断路 D．一定是插座内部原来就已经短路
12．如甲图所示为气敏电阻的阻值随有害尾气浓度β变化的曲线，某物理科技小组利用气敏电阻设计了汽车有害尾气排放检测电路，如图乙所示，电源电压恒定不变，R为气敏电阻，L为指示灯。当有害尾气浓度β增大时（　　）
A．电压表的示数减小，指示灯亮度增大
B．电压表的示数减小，指示灯亮度减小
C．电压表的示数增大，指示灯亮度增大
D．电压表的示数增大，指示灯亮度减小

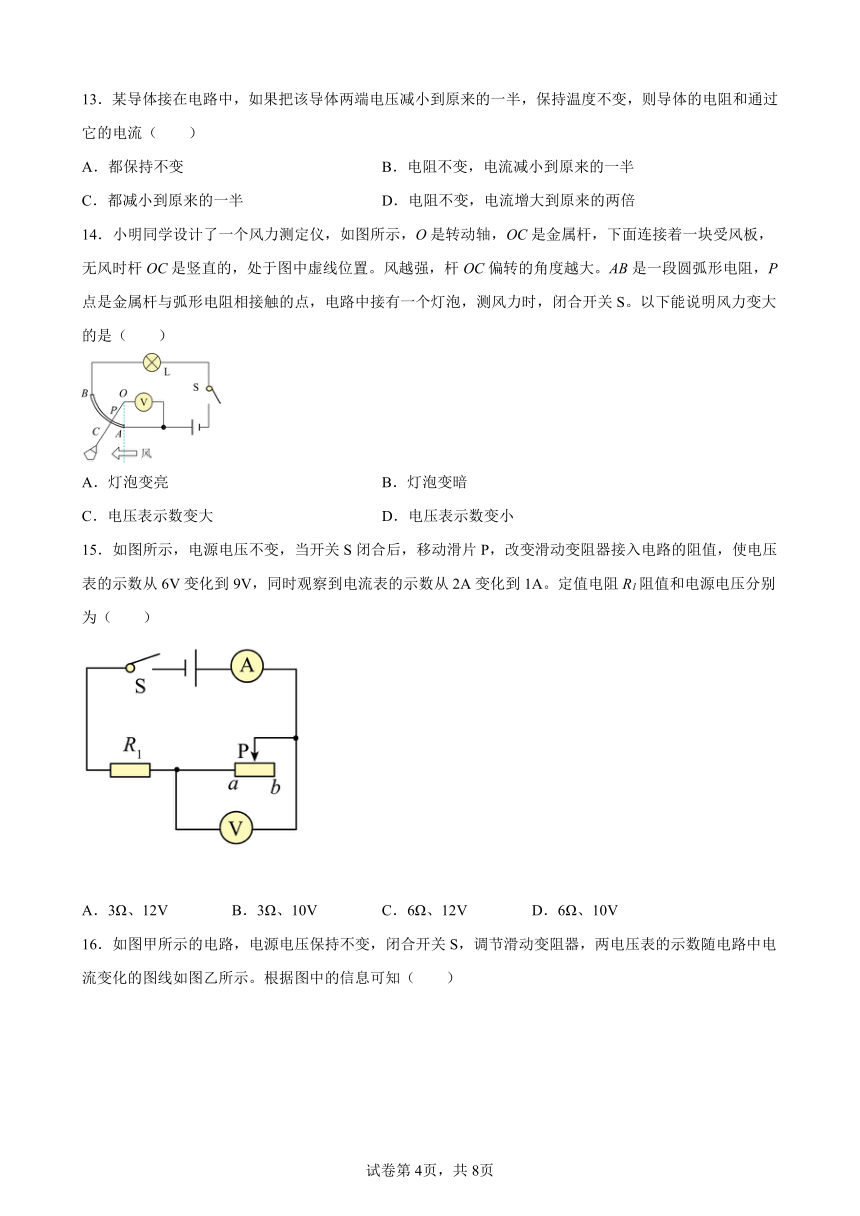

13．某导体接在电路中，如果把该导体两端电压减小到原来的一半，保持温度不变，则导体的电阻和通过它的电流（　　）
A．都保持不变 B．电阻不变，电流减小到原来的一半
C．都减小到原来的一半 D．电阻不变，电流增大到原来的两倍
14．小明同学设计了一个风力测定仪，如图所示，O是转动轴，OC是金属杆，下面连接着一块受风板，无风时杆OC是竖直的，处于图中虚线位置。风越强，杆OC偏转的角度越大。AB是一段圆弧形电阻，P点是金属杆与弧形电阻相接触的点，电路中接有一个灯泡，测风力时，闭合开关S。以下能说明风力变大的是（　　）
A．灯泡变亮 B．灯泡变暗
C．电压表示数变大 D．电压表示数变小
15．如图所示，电源电压不变，当开关S闭合后，移动滑片P，改变滑动变阻器接入电路的阻值，使电压表的示数从6V变化到9V，同时观察到电流表的示数从2A变化到1A。定值电阻R1阻值和电源电压分别为（　　）
A．3Ω、12V B．3Ω、10V C．6Ω、12V D．6Ω、10V

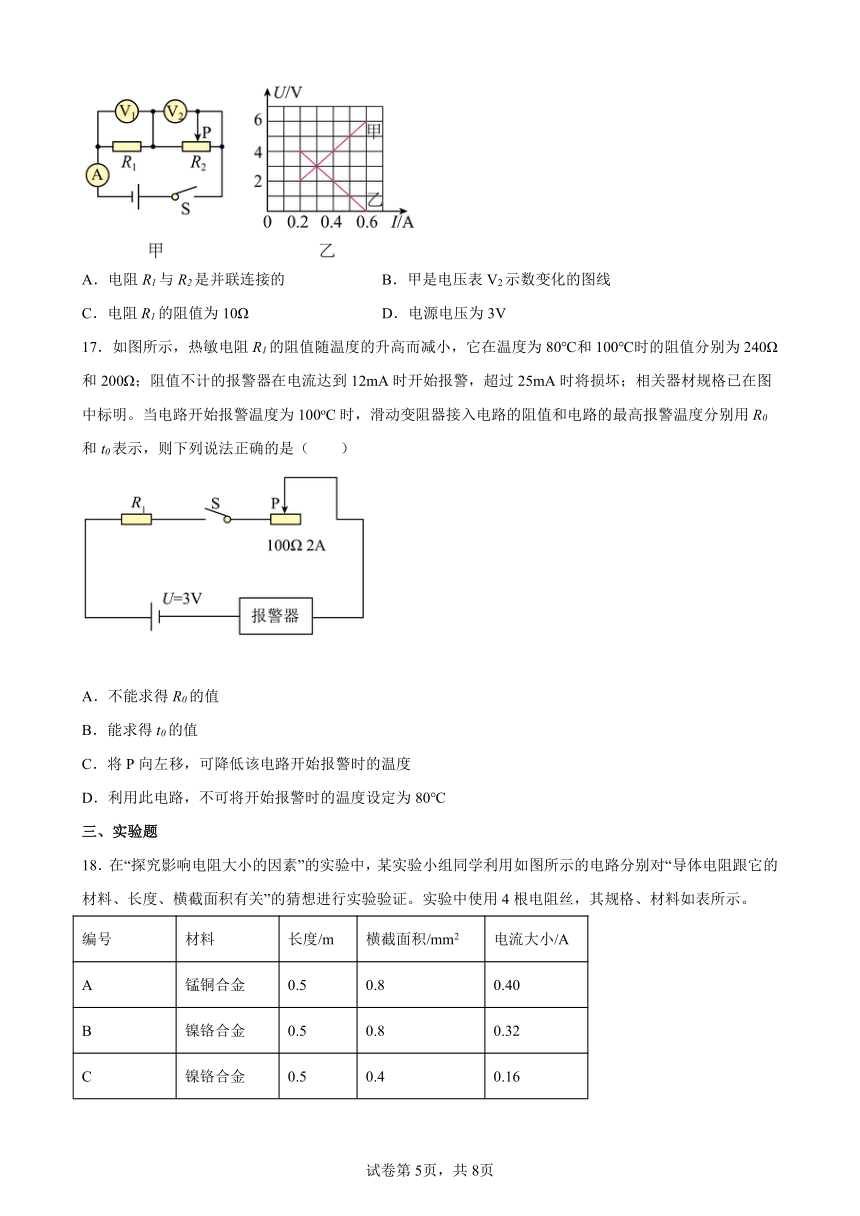

16．如图甲所示的电路，电源电压保持不变，闭合开关S，调节滑动变阻器，两电压表的示数随电路中电流变化的图线如图乙所示。根据图中的信息可知（　　）
A．电阻R1与R2是并联连接的 B．甲是电压表V2示数变化的图线
C．电阻R1的阻值为10Ω D．电源电压为3V
17．如图所示，热敏电阻R1的阻值随温度的升高而减小，它在温度为80℃和100℃时的阻值分别为240Ω和200Ω；阻值不计的报警器在电流达到12mA时开始报警，超过25mA时将损坏；相关器材规格已在图中标明。当电路开始报警温度为100oC时，滑动变阻器接入电路的阻值和电路的最高报警温度分别用R0和t0表示，则下列说法正确的是（　　）
A．不能求得R0的值
B．能求得t0的值
C．将P向左移，可降低该电路开始报警时的温度
D．利用此电路，不可将开始报警时的温度设定为80℃
三、实验题
18．在“探究影响电阻大小的因素”的实验中，某实验小组同学利用如图所示的电路分别对“导体电阻跟它的材料、长度、横截面积有关”的猜想进行实验验证。实验中使用4根电阻丝，其规格、材料如表所示。
编号 材料 长度/m 横截面积/mm2 电流大小/A
A 锰铜合金 0.5 0.8 0.40
B 镍铬合金 0.5 0.8 0.32
C 镍铬合金 0.5 0.4 0.16
D 镍铬合金 1.0 0.4 0.08
（1）实验中通过观察______来比较电阻的大小，此过程用到的研究方法______；
（2）分别将 C、D两根合金丝接入电路，可初步探究出的结论是______；
（3）分别将______（填编号）两根合金丝接入电路，可初步探究出的结论是：导体的材料、_____相同时，横截面积越小，电阻______。
19．在探究“电流与电压、电阻的关系”实验中：
（1）为了探究电流跟电压的关系，调节滑片位置，改变定值电阻两端的_____，读出其中三组电流表、电压表的示数，如表（一）中所示；
①请补全表（一）中的数据。可知实验中使用的定值电阻的阻值是_____Ω；
②对表（一）中的数据进行分析，可归纳出的结论是：_____。
（2）探究电流与电阻的关系时，得到的数据表格如表二所示。
①请补全表（二）中的数据。可知：定值电阻的电压控制为_____V保持不变；
②对表（二）中的数据进行分析，可归纳出的结论是：_____。
表（一） 表（二）
实验序号 1 2 3 实验序号 1 2 3
电压（V） 1.0 2.0 3.0 电阻（Ω） 5 _____ 20
电流（A） 0.1 _____ 0.3 电流（A） 0.4 0.2 0.1
20．小芳想用如图所示的器材，设计一个可以调节小灯泡亮度的电路，要求：滑动变阻器的滑片向左滑动时，灯泡的亮度变暗；用电流表测灯泡的电流，电压表测灯泡两端的电压。
（1）请你用笔画线代替导线连接电路______；
（2）连接电路时的开关应处于______状态，实验前滑片P应放在______端，此时发现电流表指针位于零刻线偏左的位置，则接下来的操作是______；
（3）在实验中如果无论如何移动滑动变阻器的滑片，灯泡亮度都不改变，而且很暗，原因是______。
四、计算题
21．在如图所示的电路中，电源电压保持不变，电阻R1的阻值为，电流表A2的示数为0.2A。闭合开关S求：
（1）两端电压U1。
（2）电流表A1示数。
（3）R2的阻值。
22．如图所示，电源电压恒为6V，定值电阻R1=10Ω。开关S闭合后，当滑动变阻器R2接入电路的电阻为50Ω时，通过电阻R1的电流为I1。试求：
（1）电流为I1时，电路的总电阻是多少？
（2）通过电阻R1的电流I1是多少？
（3）电流为I1时，电压表示数是多少？
（4）移动滑片P，当电压表示数为2V时，滑动变阻器接入电路的电阻是多少？
23．如图甲是一个检测空气质量指数的电路。其中R为气敏电阻，其电阻的倒数与空气质量指数的关系如图乙所示。已知：电源电压为6V且保持不变，定值电阻R0为4Ω。当闭合开关S后，电压表示数为2V时，求：
（1）通过R0的电流。
（2）电阻R的阻值。
（3）若电压表的量程为0-3V，为保证电路安全工作，当电压表示数为最大值3V时电阻R的阻值变为多少？空气质量指数最大为多少？
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．4
2． 1∶1 2∶3
3． ① ②
4． 6 0.3
5． 0.8 变大
6．4
7． 变大 不变
8． 不变 不变 变大
9． 变小 变大
10． 400 3 不均匀
11．A
12．A
13．B
14．C
15．A
16．C
17．C
18． 电流表的示数大小 转换法 导体的材料、横截面积相同时，长度越长，电阻越大 B、C 长度 大
19． 电压 10 1在电阻不变时，通过导体的电流与电压成正比 2 在电压不变时，通过导体的电流与电阻成反比 10 0.2
20． 断开 最左 应调零 滑动变阻器接线接在A、B两接线柱上
21．（1）6V；（2）0.3A；（3）30
22．（1）60Ω；（2）0.1A；（3）1V；（4）20Ω
23．（1）0.5A；（2）8Ω；（3）4Ω，50
