15-2电流和电路课件人教版物理九年级全一册(共78张PPT)

(共78张PPT)
（第一课时）
电流和电路

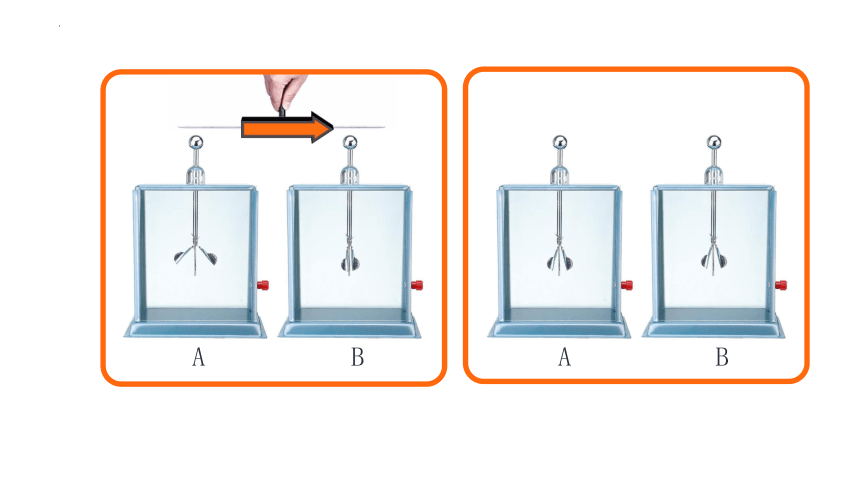

A
B
v
A
B
v
一 、电流

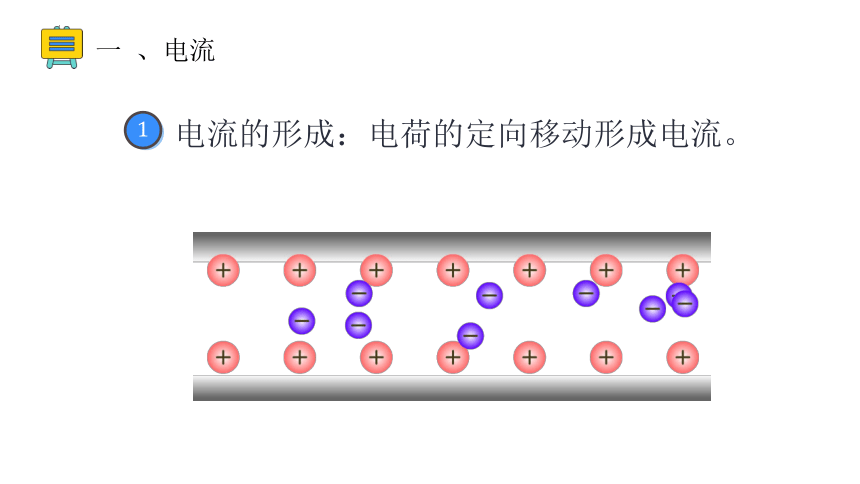

电流的形成：电荷的定向移动形成电流。
1

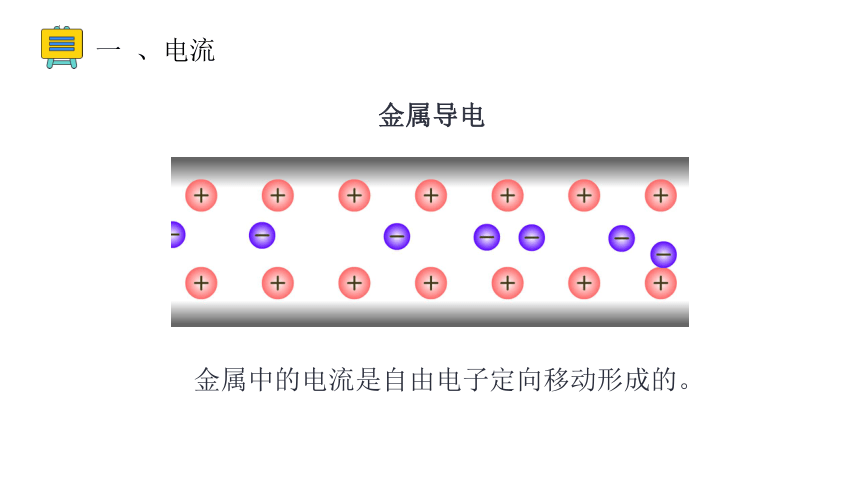

金属中的电流是自由电子定向移动形成的。
一 、电流
金属导电
电池
开关
电极
电极

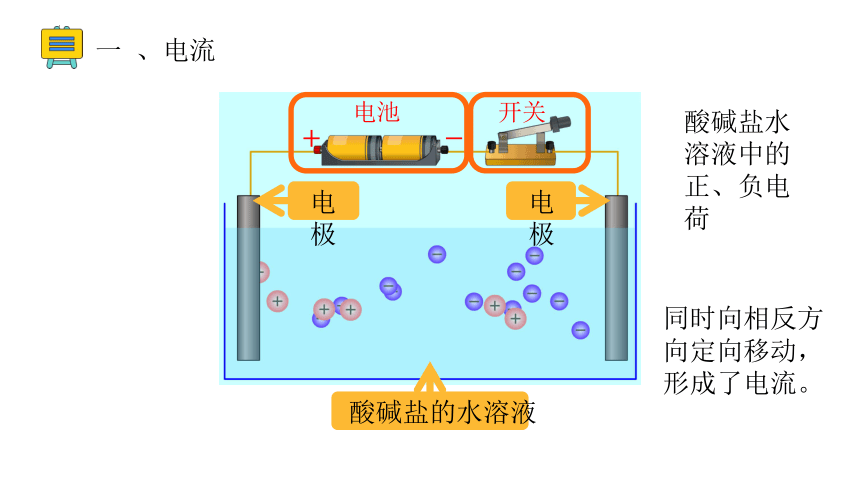

酸碱盐的水溶液
一 、电流
酸碱盐水溶液中的正、负电荷
同时向相反方向定向移动，形成了电流。
一 、电流

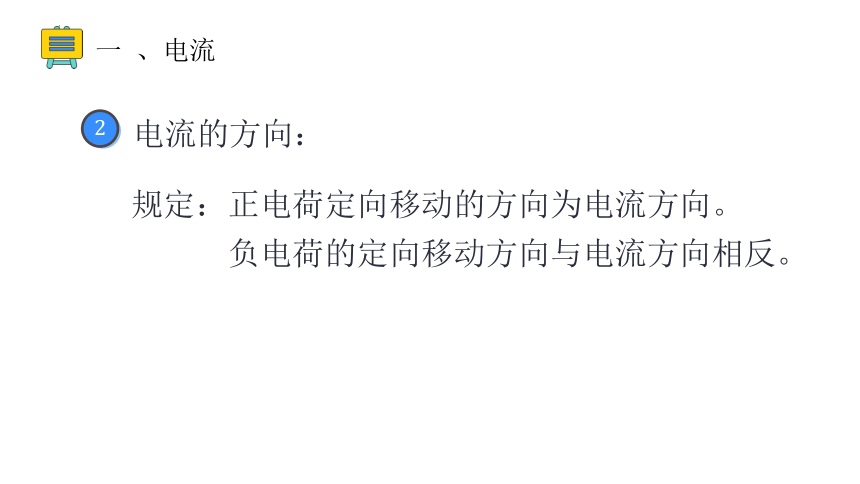

电流的方向：
规定：正电荷定向移动的方向为电流方向。
负电荷的定向移动方向与电流方向相反。
2

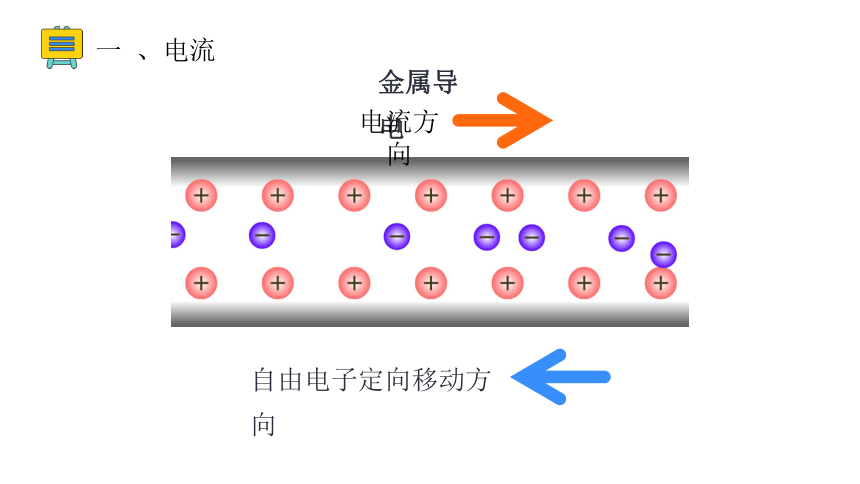

金属导电
电流方向
自由电子定向移动方向
一 、电流
正电荷定向移动方向
负电荷定向移动方向
电流方向
电池
开关
一 、电流

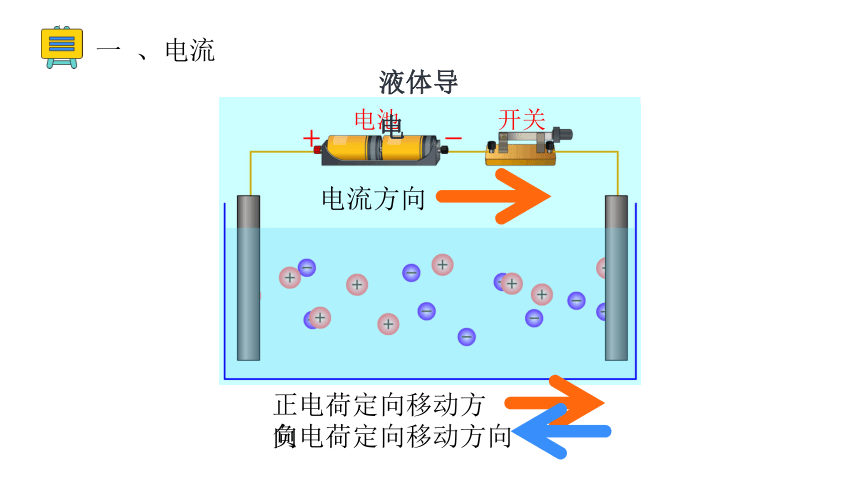

液体导电
开关
液体导电
v
A
B
一 、电流
一 、电流

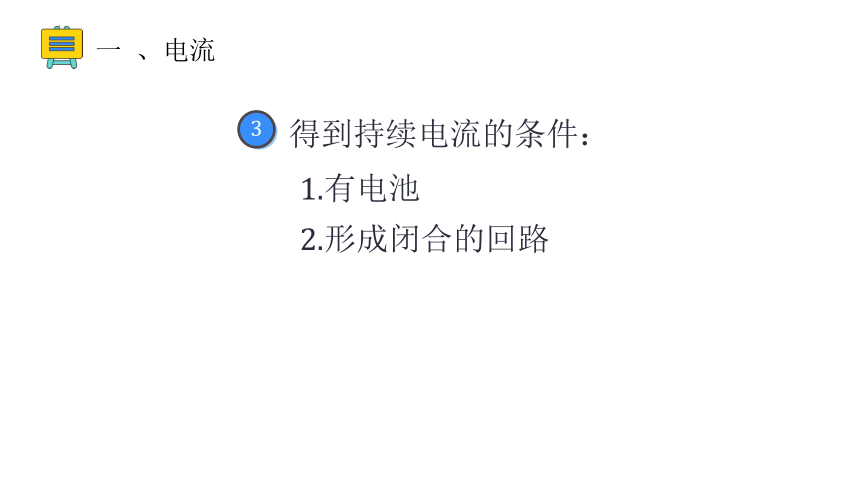

得到持续电流的条件：
1.有电池
2.形成闭合的回路
3
想一想
实验：让小灯泡持续发光
在电池外部，电流方向是从电池正极流向负极。
4
电路
一 、电流
用电器：利用电流工作的装置
用电器：
手机
遥控器
计算器
手电筒
电子手表
生活中使用电池供电的用电器：
生活中使用电池供电的用电器：
电动单车
电动游览车
电动汽车
各种电池
干电池
锂电池
纽扣电池
蓄电池
太阳能电池
燃料电池
各种电池
电池
电风扇
电视机
电灯
电冰箱
洗衣机
电脑
电热水壶
电烤箱
电铃
它们用的电是从哪来的呢？
发电厂
输电网
它们用的电是从哪来的呢？
发电机
各种电池
电源：提供持续电流的装置
学生电源
电源：
开关：控制电流通、断的装置
单刀开关
各种开关
闭合状态
断开状态
翘板开关
拉线开关
钮子开关
按钮开关
不同操作方式的开关
红外线感应开关
温控开关
声控开关
根据外界环境的变化自动断开和闭合
二、电路
只有电路闭合时，电路中才有电流。
2
电路的组成
由电源、用电器、导线、开关组成的电流可以流过的路径叫做电路。
1
二、电路
电路
电源
用电器
导线
开关
课
堂
小
结
1
电流
1.电荷的定向移动形成电流。
2.规定：正电荷定向移动的方向为电流方向。
2
电路
3.在电源外部，电流方向从电源正极流向负极。
由电源、用电器、导线、开关组成的电流可以流过的路径叫做电路。
布置作业
观察身边的各种用电器、开关、电源，并查阅资料，了解它们的工作方式。
（第二课时）
电流和电路
集成电路板
猜一猜
素描
简笔画
素描
简笔画
符号
一、电路图
灯泡
用符号表示电路连接的图，叫做电路图。
1
电池
开关
电动机
M
电铃
V
电压表
A
电流表
发光二极管
电阻
滑动变阻器
导线
交叉相连的导线
交叉相连的导线
交叉不相连的导线
实物图
电路图
L
S
L
S
一、电路图
1.通常为长方形，导线横平竖直，比例适中。
2.元件符号分布均匀，不画在拐角处。
3.电路图是对实际电路的有效抽象，
各元件的位置不必一一对应。
4.表示元件名称的字母，标在对应的符号附近。
电路图的特点：
2
S
请根据下面的电路，画出对应的电路图。
M
S
问题1
S
L
导线连接处断开了。
这些电路图规范吗？
问题2
L
S
元件符号没有均匀分布。
这些电路图规范吗？
问题3
元件符号没有均匀分布。
S
L
这些电路图规范吗？
问题3
S
L
元件符号画在了拐角处。
这些电路图规范吗？
问题4
S
L
元件符号画在了拐角处。
这些电路图规范吗？
问题4
S
图乙
图甲
接线柱
请在图乙中，用笔画线表示导线，连接相应的电路。
图甲是把电池和电铃连接起来的电路图。
问题5
S
图甲
图乙
请在图乙中，用笔画线表示导线，连接相应的电路。
图甲是把电池和电铃连接起来的电路图。
问题5
一、电路图
1.导线要与元件的接线柱相连。
2.导线不要相交、绕圈。
3.如果电路中有分岔点，
分岔点要画到元件的接线柱上。
实物图的特点：
3
下面的实物图规范吗？
导线交叉了。
问题1
下面的实物图规范吗？
导线交叉了。
问题1
下面的实物图规范吗？
导线没有连到接线柱上。
问题2
下面的实物图规范吗？
导线没有连到接线柱上。
问题2
下面的实物图规范吗？
导线没有连到接线柱上。
连接点的移动，不可跨越元件。
注意
问题2
下面的实物图规范吗？
连接点的移动，不可跨越元件。
注意
问题2
下面的实物图规范吗？
导线没有连到接线柱上。
问题2
二、电路的状态
通路：
处处连通，用电器能够工作的电路。
1
二、电路的状态
断路：
某处被切断，没有电流通过的电路。
2
二、电路的状态
短路：
直接用导线将电源的正、负极相连。
3
当开关闭合时，会出现什么情况呢？
电路中没有用电器，
电源短路。
若用一根导线接在小灯泡的两端，会发生什么呢？
二、电路的状态
如果电路是接通的，
但用电器两端被导线直接连通，
这种情况叫做该用电器被短接。
短接：
4
短接，没有电流流过 。
若用一根导线接在小灯泡的两端，会发生什么呢？
没有电流流过用电器，电源短路。
当开关闭合时，会出现什么情况呢？
没有电流流过用电器，电源短路。
下图中，有一根导线接错而使小灯泡被短接，
请把这根导线找出来，在上面打一个“”。
问题1
课
堂
小
结
1
电路图
1.用符号表示电路连接的图，叫做电路图。
2.画电路图的要求。
2
电路的状态
3.连实物图的要求。
通路、断路、短路。
断路
通路
短路
再 见
