杠杆原理

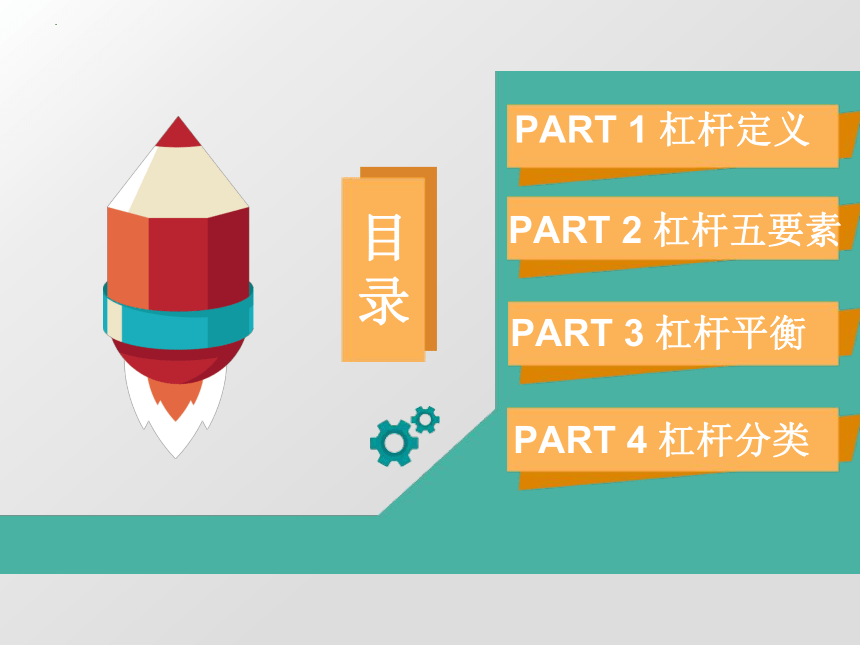

目
录
PART 1 杠杆定义
PART 2 杠杆五要素
PART 3 杠杆平衡
PART 4 杠杆分类

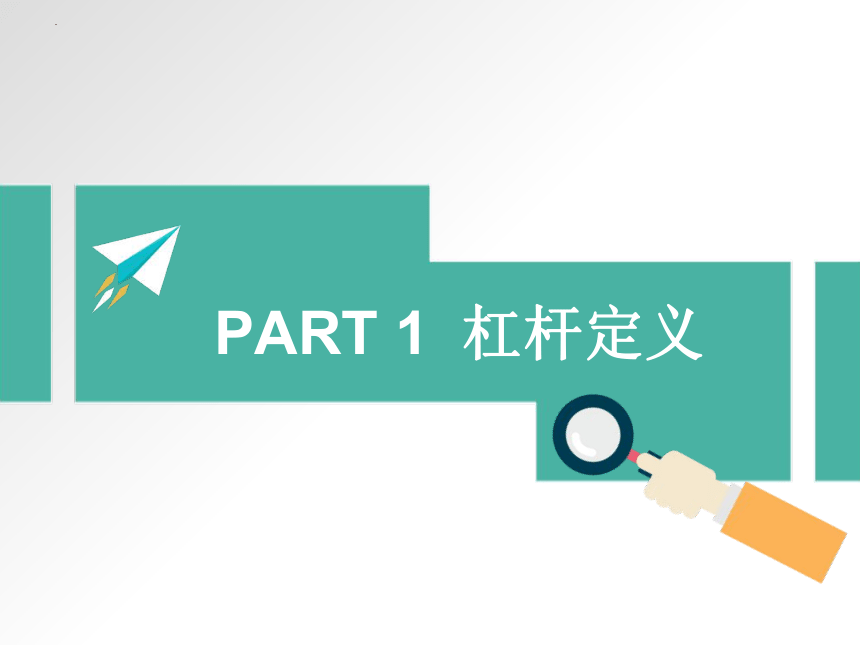

PART 1 杠杆定义

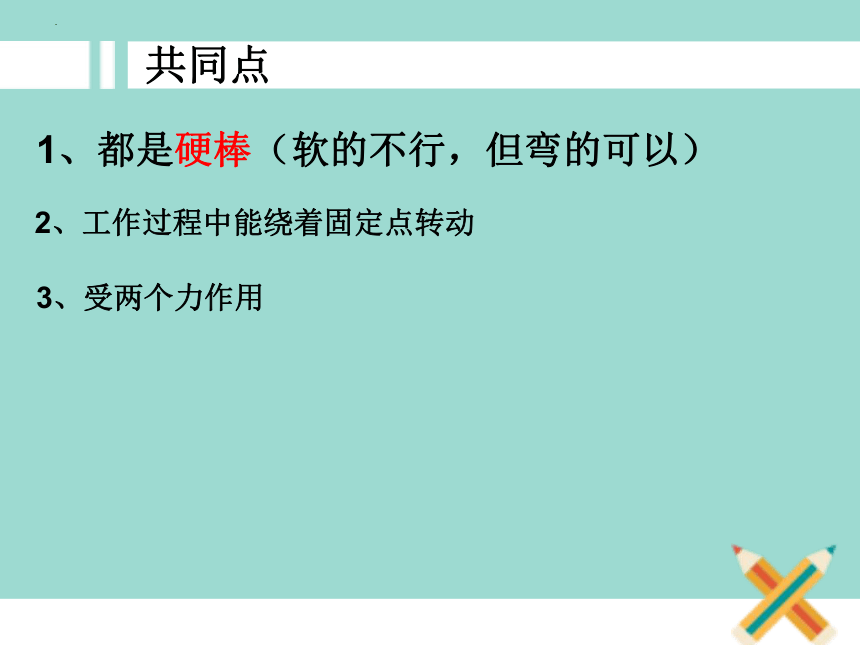

共同点
2、工作过程中能绕着固定点转动
1、都是硬棒（软的不行，但弯的可以）
3、受两个力作用

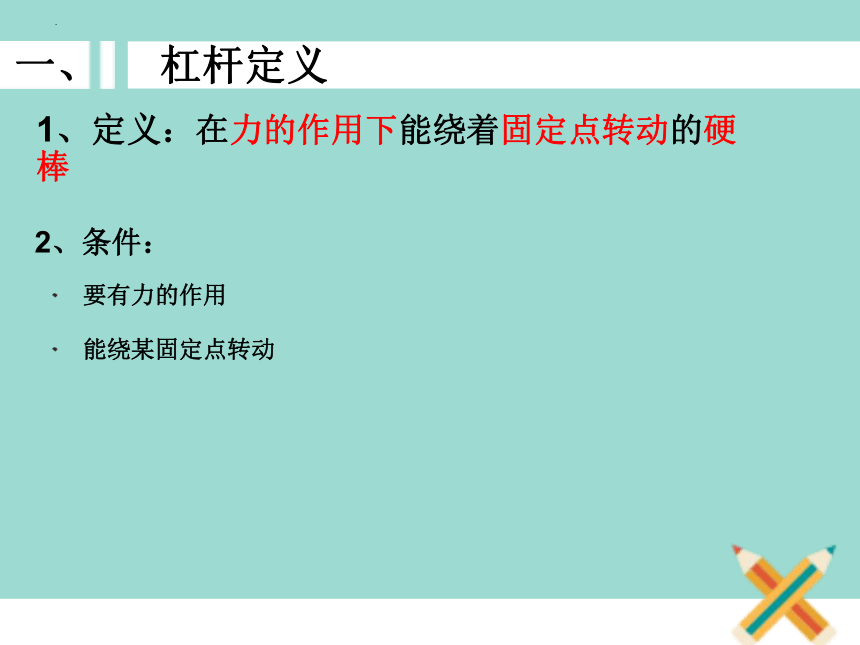

一、
杠杆定义

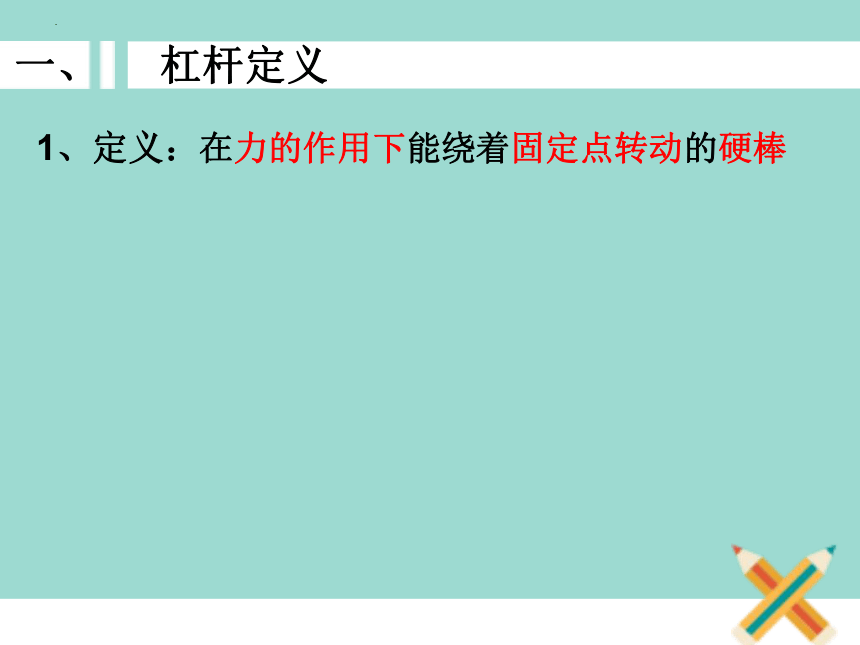

1、定义：在力的作用下能绕着固定点转动的硬棒
1、定义：在力的作用下能绕着固定点转动的硬棒
2、条件：
要有力的作用
能绕某固定点转动
杠杆定义
一、

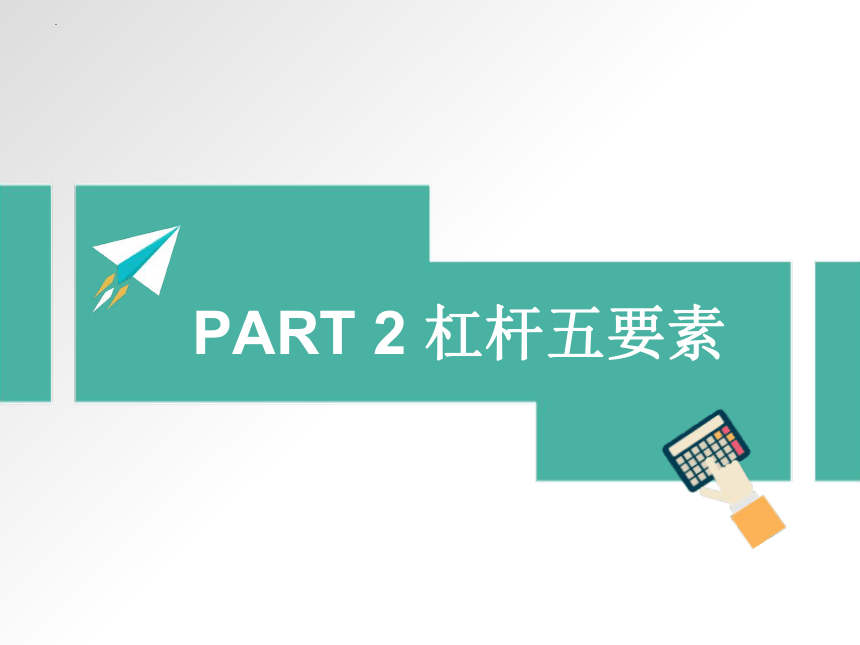

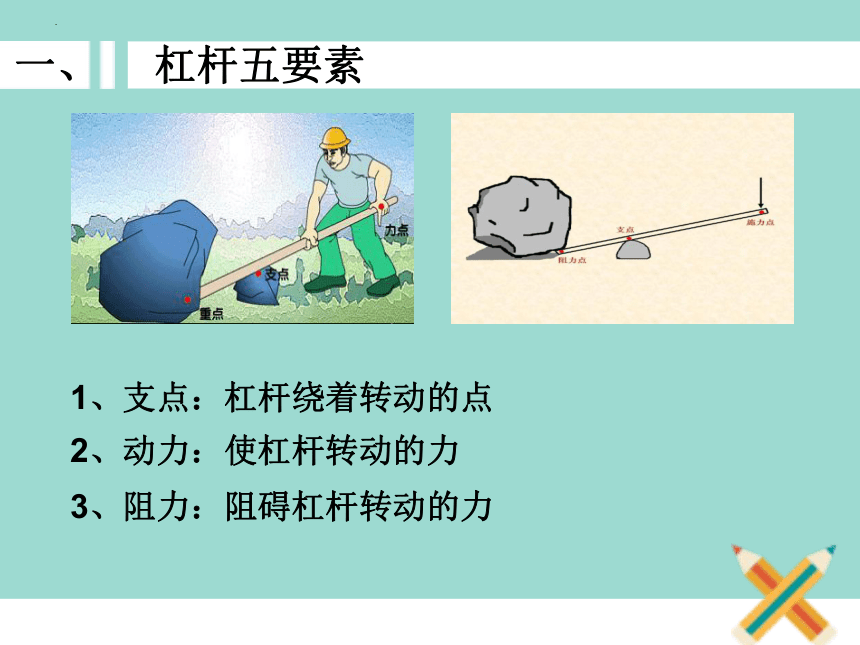

PART 2 杠杆五要素
一、
1、支点：杠杆绕着转动的点
杠杆五要素
2、动力：使杠杆转动的力
3、阻力：阻碍杠杆转动的力
杠杆五要素
一、
力臂：
4、动力臂：支点到动力的作用线的距离
5、阻力臂：支点到阻力的作用线的距离
支点到力的作用线的距离
一、
1、支点：杠杆绕着转动的点（0）
杠杆五要素
2、动力：使杠杆转动的力（F1）
3、阻力：阻碍杠杆转动的力(F2)
4、动力臂：支点到动力的作用线的距离(l1)
5、阻力臂：支点到阻力的作用线的距离(l2)
二、
画力臂
1、定点：确定支点O
2、画线：画出动力及阻力作用线（虚线延长）
3、垂线段：从支点O向力的作用线引垂线，从支点到垂足之间的距离就是力臂
4、大括号尖端标力臂
二、
画力臂
记住：
3：引垂线
2：画线
1：定点
口诀：“虚、垂、括、标”
学霸挑战赛
画出图中杠杆各力的力臂
PART 3 杠杆平衡
一、
杠杆平衡
1、平衡状态：静止或匀速直线状态
2、杠杆平衡状态：静止或匀速运动状态
一、
杠杆平衡
1：水平位置平衡
2：非水平位置平衡
二、
探究杠杆的平衡条件实验
在研究杠杆的平衡时，我们为什么要使杠杆在水平位置平衡呢？
便于测量力臂
进行实验
二、
探究杠杆的平衡条件实验
实验表格
二、
探究杠杆的平衡条件实验
动力 阻力 动力臂 阻力臂
第一次
第二次
第三次
杠杆的平衡条件
动力×动力臂=阻力×阻力臂

二、
探究杠杆的平衡条件实验
思考：
左右两端的砝码同时向内（或向外）平移一个单位，杠杆是否平衡？
二、
探究杠杆的平衡条件实验
PART 4 杠杆分类
一、
省力杠杆
省力杠杆：动力臂大于阻力臂的杠杆
省力杠杆不足：虽然省力，但是费距离
一、
省力杠杆
二、
费力杠杆
费力杠杆：动力臂小于阻力臂的杠杆
费力杠杆不足：虽然费力，但是省距离
O
h
S=4h
二、
费力杠杆
三、
等臂杠杆
等臂杠杆：动力臂等于阻力臂的杠杆
学霸挑战赛
以下哪些是省力杠杆？哪些是费力杠杆？哪些是等臂杠杆？
学霸挑战赛
以下哪些是省力杠杆？哪些是费力杠杆？哪些是等臂杠杆？
内容回顾
内容回顾
1、杠杆的定义
2、杠杆五要素：支点、动力、阻力、动力臂、阻力臂的概念
3、杠杆的平衡条件：

4、杠杆分类
省力杠杆：动力臂大于阻力臂；省力费距离
费力杠杆：动力臂小于阻力臂；费力省距离
省力杠杆：动力臂等于阻力臂；不省力不省距离
