2013中考复习——电功率的测量实验

(共27张PPT)
2013中考复习

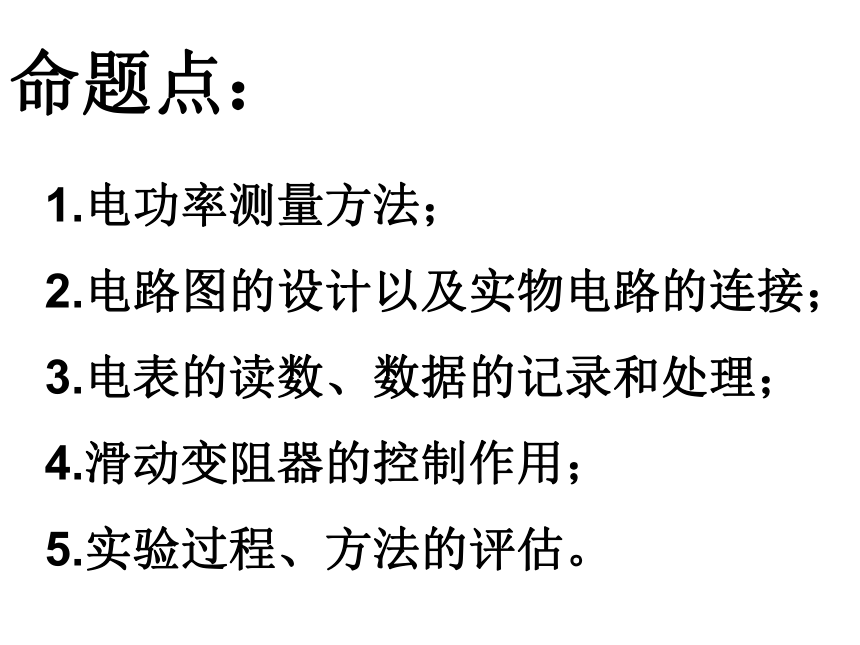

命题点：
1.电功率测量方法；
2.电路图的设计以及实物电路的连接；
3.电表的读数、数据的记录和处理；
4.滑动变阻器的控制作用；
5.实验过程、方法的评估。
测量小灯泡的电阻
测量小灯泡的电功率
1.实验
原理
2.实验电路图（器材选取）
3滑动变阻器的作用
R=U / I
P=U I
S
L
保护电路
改变灯泡两端的电压
（都不能超过额定电压的1/5）
实验

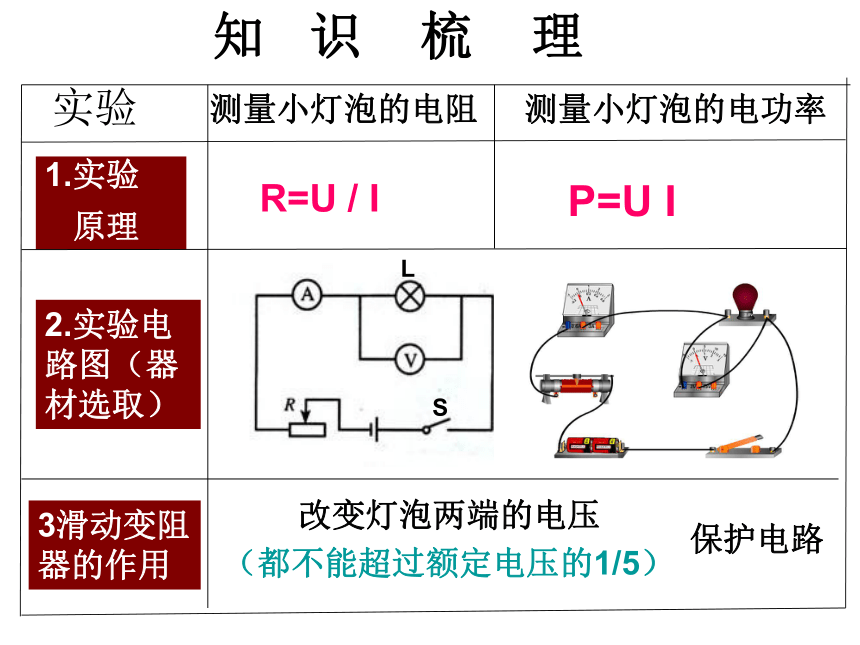

知 识 梳 理
实验次数 电压U(V) 电流I(A) 电阻R( ) 灯泡的亮度
1
2
3
测量小灯泡的电阻
灯泡两端的电压 电压U(V) 电流I(A) 电功率P/W 灯泡的亮度
等于额定电压
高于额定电压
低于额定电压
测量小灯泡的电功率

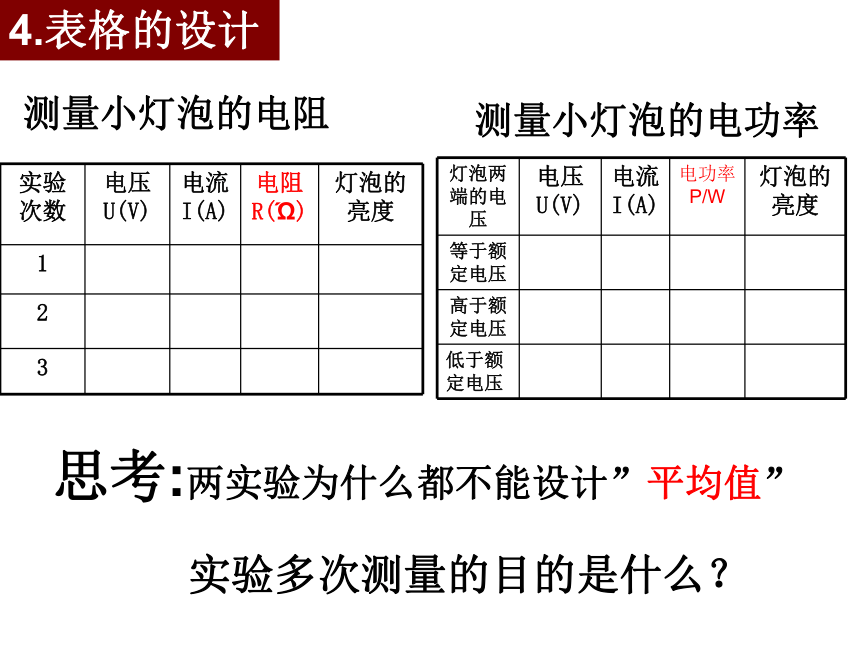

4.表格的设计
思考:两实验为什么都不能设计”平均值”
实验多次测量的目的是什么？
实验 U/V I/A R/Ω 灯泡亮度
1 0.5 0.13 不亮
2 1.0 0.18 灯丝暗红
3 1.5 0.21 灯丝较亮
4 2.0 0.24 正常发光
5 2.5 0.26 很亮
思考：两个实验分别得出什么规律？灯泡的额定电功率为多少，灯泡正常发光时的电阻为多大？
3.8
5.6
7.5
9.6
8.7
实验 U/V I/A 电功率P/W 灯泡亮度
1 0.5 0.13 0.07 不亮
2 1.0 0.18 0.18 灯丝暗红
3 1.5 0.21 0.32 灯丝较亮
4 2.0 0.24 0.48 正常发光
5 2.5 0.26 0.65 很亮
灯泡的电阻随灯泡的温度升高而增大
小灯泡实际消耗的电功率不一定等于额定功率

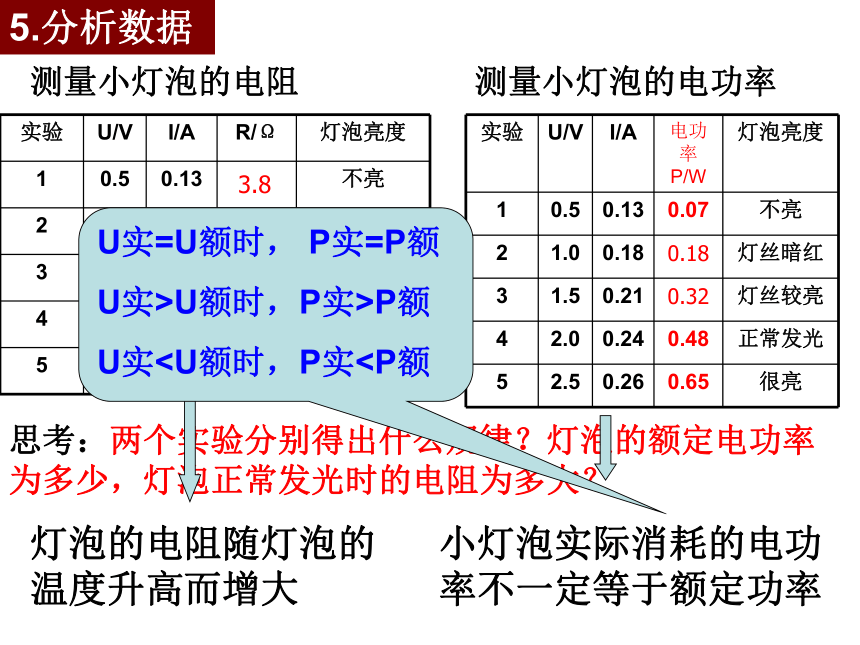

5.分析数据
测量小灯泡的电阻
测量小灯泡的电功率
U实=U额时， P实=P额
U实>U额时，P实>P额

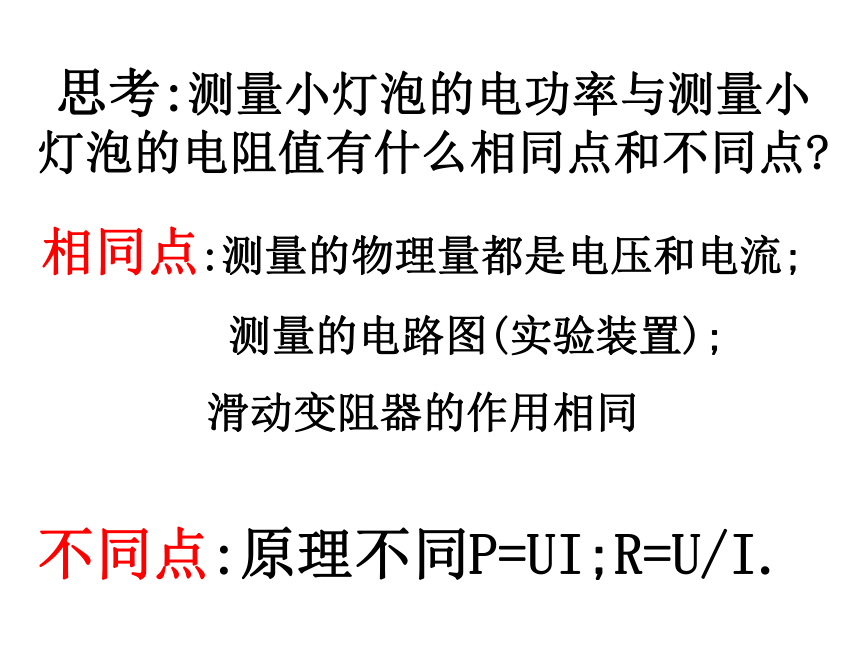

U实思考:测量小灯泡的电功率与测量小灯泡的电阻值有什么相同点和不同点
相同点:测量的物理量都是电压和电流;
测量的电路图(实验装置);
滑动变阻器的作用相同
不同点:原理不同P=UI;R=U/I.

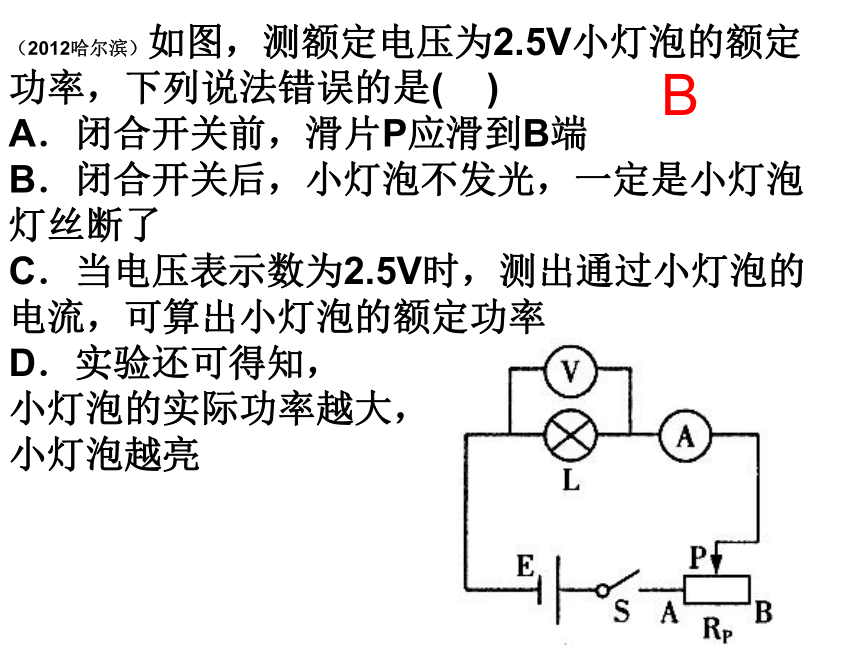

（2012哈尔滨）如图，测额定电压为2.5V小灯泡的额定功率，下列说法错误的是( )
A．闭合开关前，滑片P应滑到B端
B．闭合开关后，小灯泡不发光，一定是小灯泡灯丝断了
C．当电压表示数为2.5V时，测出通过小灯泡的电流，可算出小灯泡的额定功率
D．实验还可得知，
小灯泡的实际功率越大，
小灯泡越亮
B

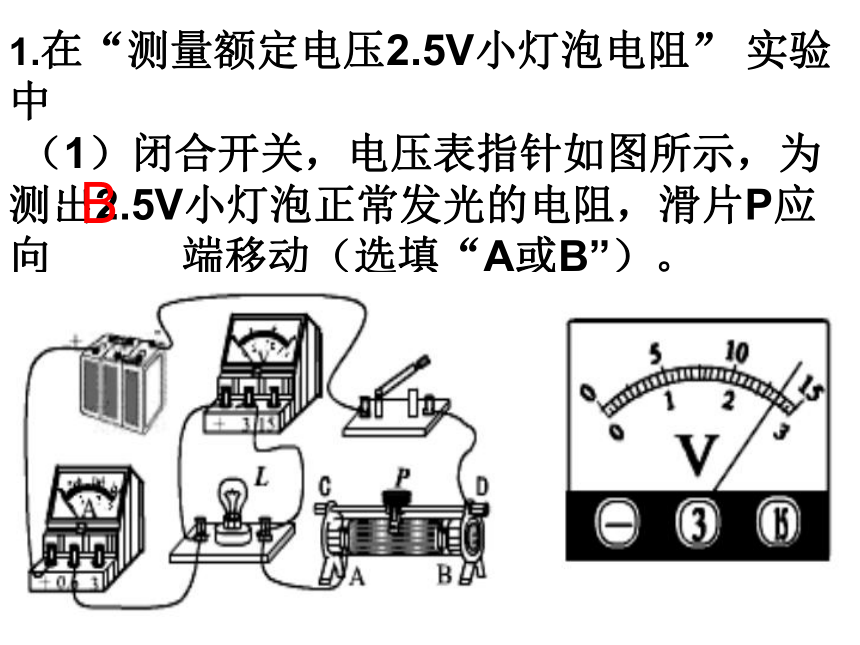

1.在“测量额定电压2.5V小灯泡电阻” 实验中
（1）闭合开关，电压表指针如图所示，为测出2.5V小灯泡正常发光的电阻，滑片P应向　　　端移动（选填“A或B”）。
B

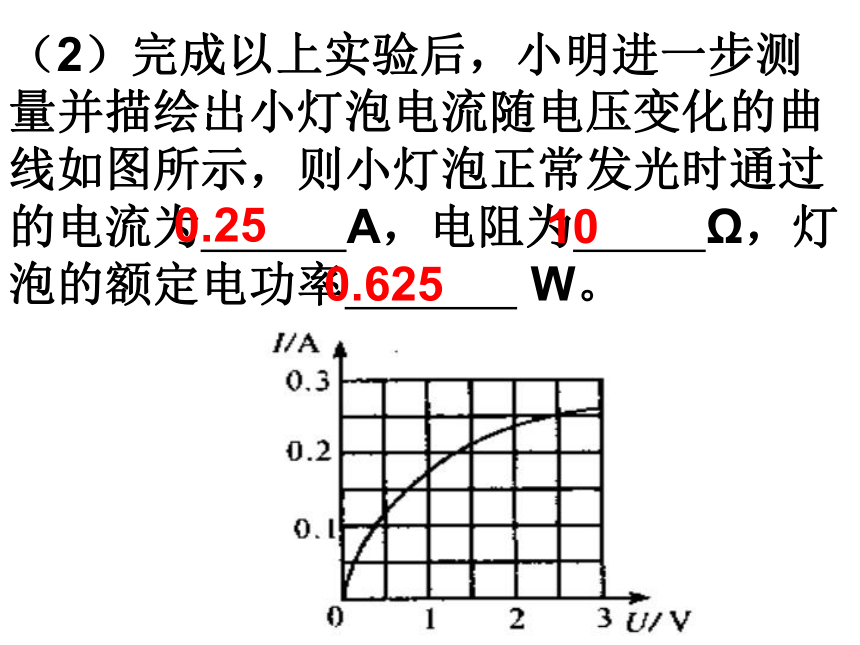

（2）完成以上实验后，小明进一步测量并描绘出小灯泡电流随电压变化的曲线如图所示，则小灯泡正常发光时通过的电流为 A，电阻为 Ω，灯泡的额定电功率 W。
0.25
0.625
10
（3）在完成以上实验后，小明描绘出小灯泡的电流随电压变化的曲线如图，通过分析图像发现灯丝的电阻是变化的，这是因为导体的电阻随________的变化而变化。这种现象在生活中也有体现，例如家里的白炽灯在刚开灯的瞬间，灯丝
________（选填“容易”
或“不容易”）烧断。
温度
容易
2. “测额定电压2.5V小灯泡的电阻”实验中
⑴电路接通后，小明发现移动滑动变阻器的滑片使其接入电路的电阻减小时，电压表的示数也变小了，你认为电路连接中存在的错误是_________
电压表可能与滑动变阻器并联
(2)用电压表、电流表测量电阻有如图所示两种做法，若电压表的电阻不是很大，电流表电阻不是很小，你认为图 中测量电阻比真实值偏大，图 中测量电阻比真实值偏小。
a
b
3. 在做“测定小灯泡的功率”的实验，所用灯泡的额定电压是2.2V。
（1）如图是实验的电路，请你完成电路的连接。
（2）电路连接完整后，当向右移动变阻器的滑片P时，电压表的示数将 ，
电流表的示数将 。
（填变化情况）
变大
变大
+
-
（3）实际实验的有关记录与计算如下表：
实验次数 1 2 3
电压（V） 2．20 1．50 2．50
电流（A） 0．22 0．16 0．24
功率（W） 0．484 0．24 0．60
该同学注意到灯的亮度变化是：第二次比第一次暗，第三次比第一次更亮。你认为，根据他观察的现象和实验数据分析，可得出一些什么结论呢？请说出两点（这两点的意思应不同）：① ， ② 。
灯泡两端电压越大，功率越大；
功率越大灯越亮
（4）他还注意到，这个实验记录也可以用来计算灯丝的电阻，并完成了有关计算如下表格：
实验次数 1 2 3
电压（V） 2.20 1.50 2.50
电流（A） 0.22 0.16 0.24
灯丝电阻（Ω） 10.00 9.38 10.42
这位同学有些纳闷儿：导体的电阻不是与电压、电流无关吗？怎么三次计算的灯丝电阻却不一样呢？请你对此作出两种可能性的
解释： 。
灯丝电阻受温度的影响
4.在测2.5V小灯泡（电阻大约 10Ω左右）额定功率的实验时，电源电压为6V。
(1)在连接电路时，有甲“10Ω 1A”和乙“20Ω 1A”两个滑动变阻器可供选择，则应该选择变阻器________连入电路，才能保证实验的顺利进行；
20Ω 1A
(2) 闭合上开关后，小明发现电压表、电流表均有示数，但小灯泡不亮，经检查，电路连接无误，各元件完好，那么可能的原因是________ _ 。
(3) 调节滑片P的位置，
使电压表示数为2.5V时，电流表示数如图所示，为_____A，则该灯泡的额定功率是______W
变阻器接入阻值过大
S
L
0.75
0.3
5．在“测小灯泡额定功率”实验中，用一个电压表、一个电流表、二个开关、电压6V的电源、额定电压3．8 V的小灯泡和一个标有“20Ω,1．5A”的滑动变阻器，设计了甲图的电路。
(1)若小灯泡额定功率小于2w，电流表量程选 A为宜；
(2)请用铅笔画线代替导线，按照图甲所示的电路图，将图乙的实物电路连接完整(连线不得交叉)；
(3)在实验中，若电压表示数为2 V，则灯泡的实际功率 额定功率(选填“>”、“<”或“=”)；
(4)当变阻器滑片向左移动时，电流表示数增大，则变阻器接入电路的接线柱应是 。当电压表示数为 V时小灯泡正常发光，此时电流表示数0.4A，则灯泡额定功率为 W；
<
A
1.52
3.8
(5)另一组的同学按同一电路连接好最后一根导线，灯泡立即发出明亮耀眼的光并很快熄灭。检查后发现连线正确，请你找出实验中两个操作不当之处：
1、　　　　　　　　　　　，
　　　 2、　　　　　　　　　　　　。
连接电路时开关没有断开
没有将滑动变阻器的滑片调到阻值最大位置
1、测定家用电器的电功率
2、测定用电器两端的工作电压
3、测试家用电能表是否准确
二、电能表的妙用测量
例：一家庭用的电能表的盘面上标有“3000r/kW·h”的字样，当只接通一盏电灯后，6min转盘转过30r，那么该电灯的电功率是多少瓦？
1、测定家用电器的电功率
3000r
1kW·h
n
P.t
=
(连云港)小明家的电子式电能表上标有“3200imp/(kW·h)” ．当他家只开某个用电器时，发现在10min内电能表指示灯闪烁了32次，该用电器的功率为　　 W。若该用电器每天少开1h，则30天可节约电能
　　 kW·h．
例:现在电路中只接入一个电热水壶，壶的铭牌和电能表的铭牌如图1和图2所示。测得电能表的表盘转过125r的时间为121s，求此时加在电热水壶上的实际电压。
2、测定用电器两端的工作电压
3、测试家用电能表是否准确
例3　电能表的一参数为600r/kW·h，我们将一只40W的白炽灯开启，可计算出电能表转一圈所需时间。
我们选用一个额定电压为220V，额定功率为40W的白炽灯接入电路内，而将其他所有家用电器、照明设备停用，使电能表只测试这盏白炽灯。在电源开关合上后，把家用电能表转动一周的时间记录下来。若所测时间t与计算时间T接近，就说明该电能表是准确的。为了保证测量精确性，可增加转数N为5至10，或更多圈数。
