12.1杠杆课件：2021-2022学年人教版八年级下册物理（共13张PPT）

(共13张PPT)
12.1 杠杆
【小游戏】
拔钉子比赛
给我一个支点，我可以撬起整个地球。—— 阿基米德
(公元前287—公元前212年，古希腊哲学家、数学家、物理学家)

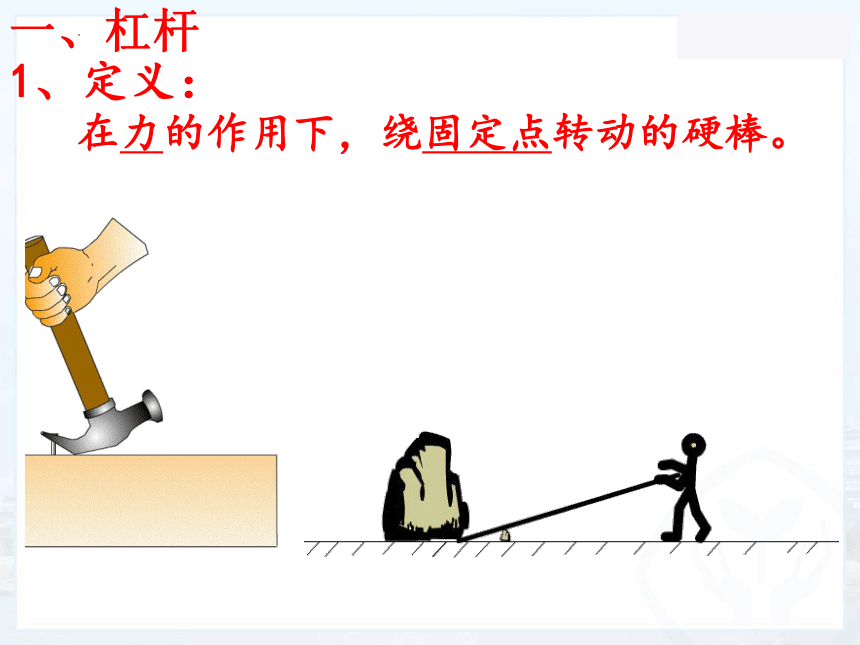

一、杠杆
在力的作用下，绕固定点转动的硬棒。
1、定义：
动力作用线
阻力作用线

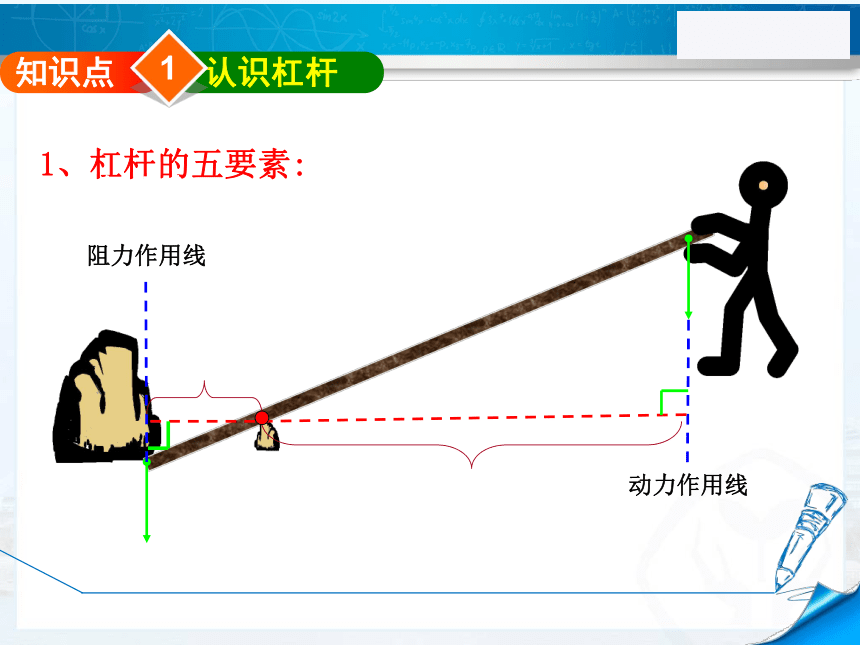

1、杠杆的五要素:
认识杠杆
知识点
知识点
1

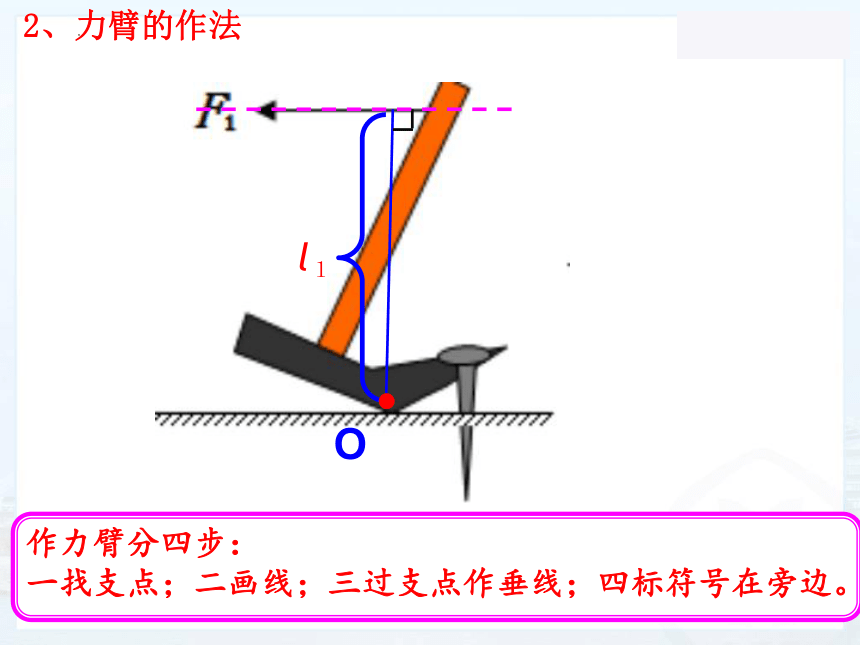

2、力臂的作法
l１
O
作力臂分四步：
一找支点；二画线；三过支点作垂线；四标符号在旁边。
控制平衡很重要！
1、什么叫杠杆平衡？
2、杠杆平衡可能跟 、 有关。
力的大小
杠杆处于静止状态或匀速转动，此时杠杆平衡。
力臂长短
2
知识点
杠杆的平衡
甲、乙两图中的杠杆，那幅图测量力臂更方便？
讨论1：
先不挂物体，调节 ，使杠杆在水平位置平衡。目的是 。
便于测量力臂　
平衡螺母
左高左调；右高右调　
讨论2：
怎样调节杠杆的平衡？
注意事项：
(1)首先调节平衡螺母使杠杆在水平位置平衡。
(2)杠杆两边挂同样多的钩码，力臂最好选整刻度（如：5cm、10cm、20cm）便于计算，调节杠杆在水平位置平衡。
(3)杠杆两边挂不同数量的钩码，调节杠杆在水平位置平衡。
【实验结论】动力 动力臂 阻力 阻力臂
杠杆的平衡条件
次数 动力F1 动力臂l1 阻力F2 阻力臂l2
1
2
3
4
多次测量的目的是： 。
A.减小误差 B.寻找普遍规律
B
2
知识小结
杠杆
平衡条件
概念
画杠杆力臂的方法
　　改用弹簧测力计拉杠杆使之平衡，第一次竖直向下拉，读出示数；第二次斜向下拉，读出示数。看看示数怎样变？想想为什么？
o
A
B
C
l1
l1’
3
课后反思
