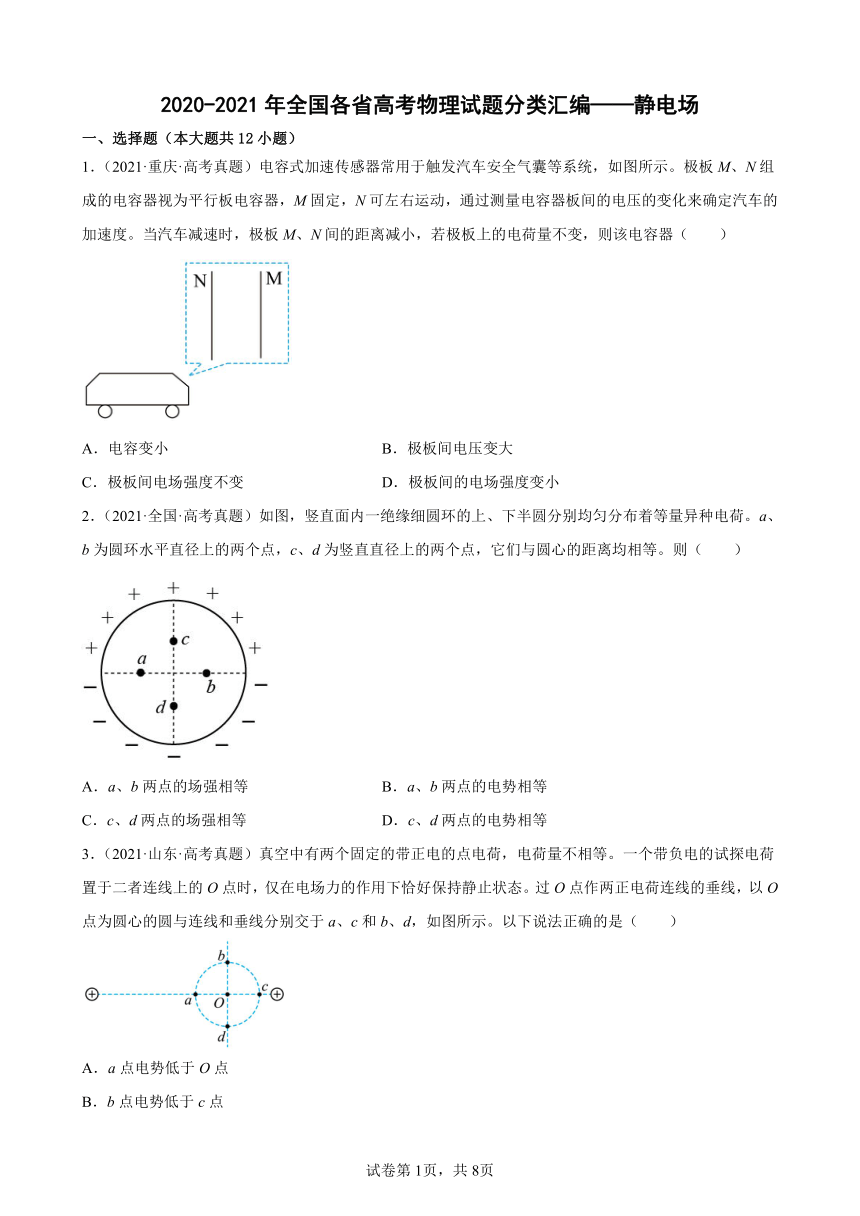

2020-2021年全国各省高考物理试题分类汇编——静电场
一、选择题（本大题共12小题）
1．（2021·重庆·高考真题）电容式加速传感器常用于触发汽车安全气囊等系统，如图所示。极板M、N组成的电容器视为平行板电容器，M固定，N可左右运动，通过测量电容器板间的电压的变化来确定汽车的加速度。当汽车减速时，极板M、N间的距离减小，若极板上的电荷量不变，则该电容器（　　）
A．电容变小 B．极板间电压变大
C．极板间电场强度不变 D．极板间的电场强度变小
2．（2021·全国·高考真题）如图，竖直面内一绝缘细圆环的上、下半圆分别均匀分布着等量异种电荷。a、b为圆环水平直径上的两个点，c、d为竖直直径上的两个点，它们与圆心的距离均相等。则（　　）
A．a、b两点的场强相等 B．a、b两点的电势相等
C．c、d两点的场强相等 D．c、d两点的电势相等
3．（2021·山东·高考真题）真空中有两个固定的带正电的点电荷，电荷量不相等。一个带负电的试探电荷置于二者连线上的O点时，仅在电场力的作用下恰好保持静止状态。过O点作两正电荷连线的垂线，以O点为圆心的圆与连线和垂线分别交于a、c和b、d，如图所示。以下说法正确的是（　　）
A．a点电势低于O点
B．b点电势低于c点
C．该试探电荷在a点的电势能大于在b点的电势能
D．该试探电荷在c点的电势能小于在d点的电势能

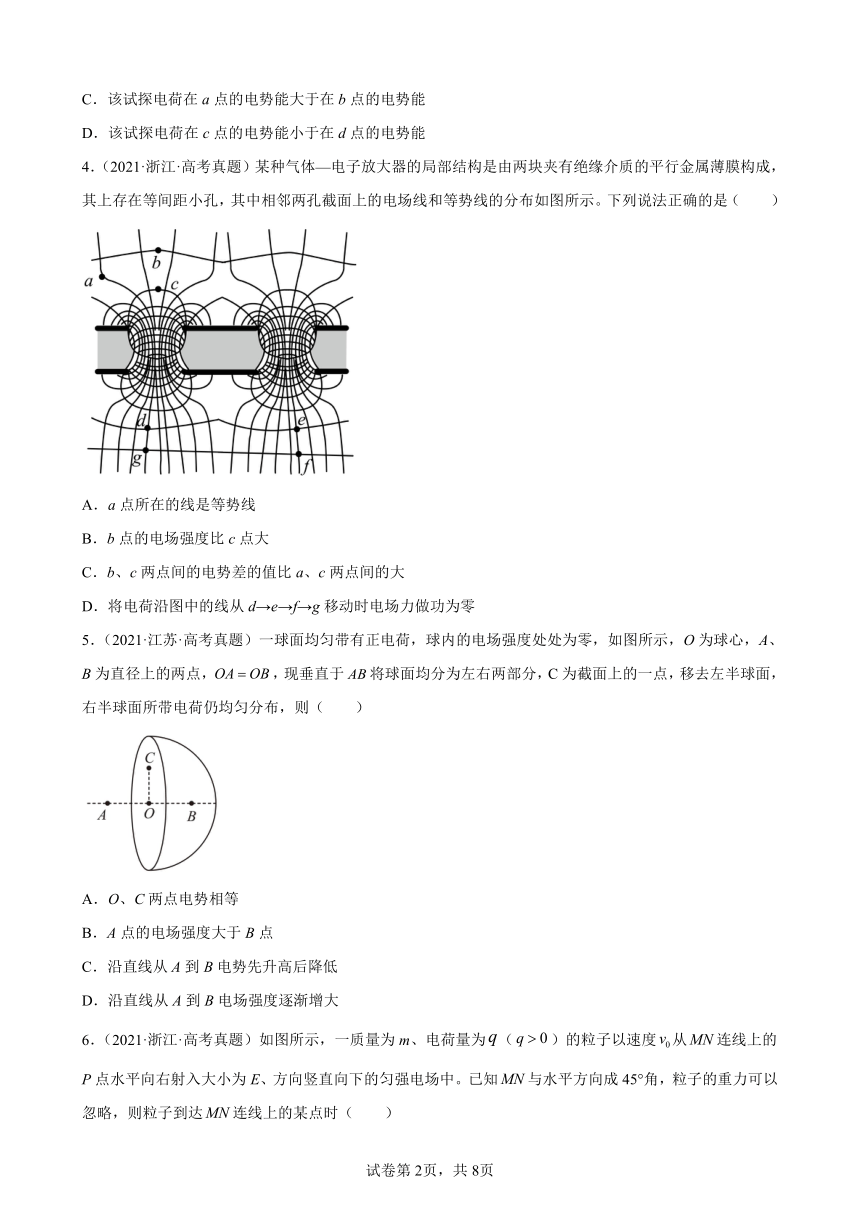

4．（2021·浙江·高考真题）某种气体—电子放大器的局部结构是由两块夹有绝缘介质的平行金属薄膜构成，其上存在等间距小孔，其中相邻两孔截面上的电场线和等势线的分布如图所示。下列说法正确的是（　　）
A．a点所在的线是等势线
B．b点的电场强度比c点大
C．b、c两点间的电势差的值比a、c两点间的大
D．将电荷沿图中的线从d→e→f→g移动时电场力做功为零
5．（2021·江苏·高考真题）一球面均匀带有正电荷，球内的电场强度处处为零，如图所示，O为球心，A、B为直径上的两点，，现垂直于将球面均分为左右两部分，C为截面上的一点，移去左半球面，右半球面所带电荷仍均匀分布，则（　　）
A．O、C两点电势相等
B．A点的电场强度大于B点
C．沿直线从A到B电势先升高后降低
D．沿直线从A到B电场强度逐渐增大

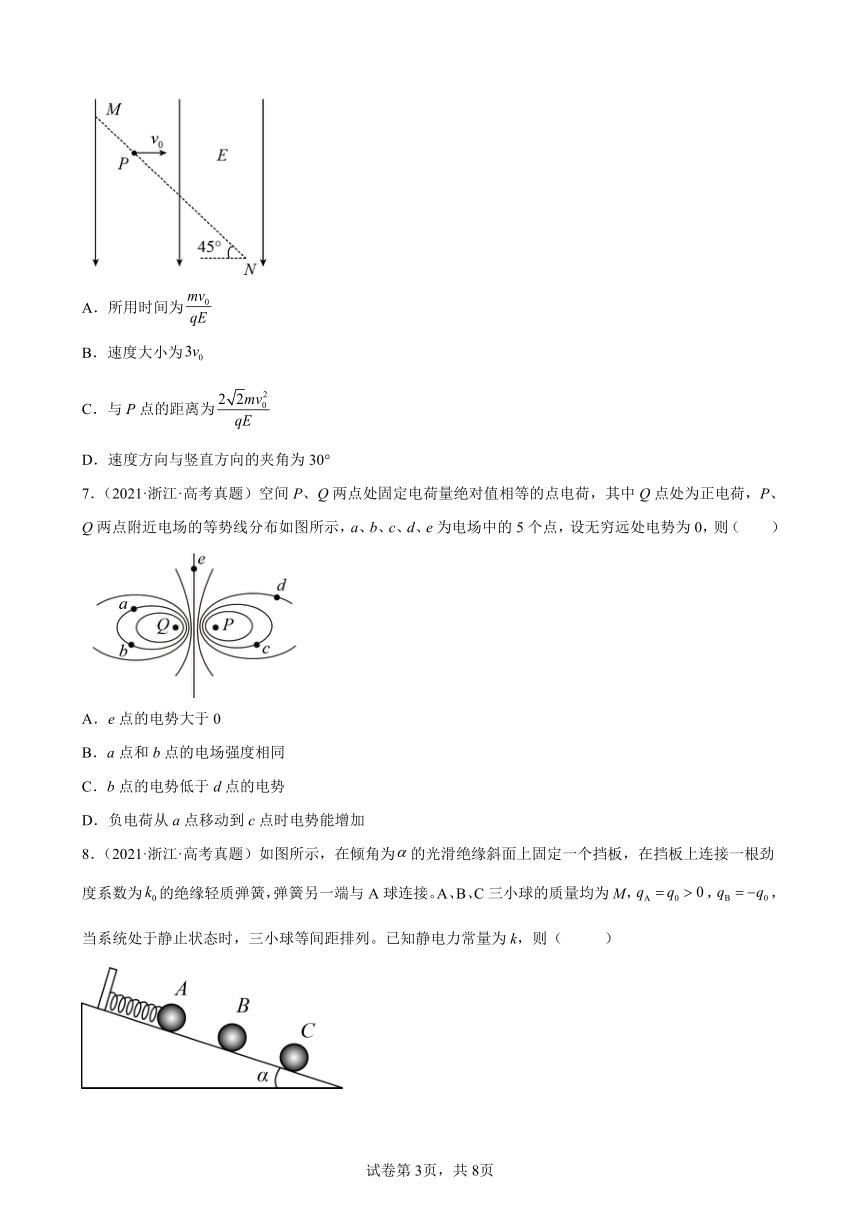

6．（2021·浙江·高考真题）如图所示，一质量为m、电荷量为（）的粒子以速度从连线上的P点水平向右射入大小为E、方向竖直向下的匀强电场中。已知与水平方向成45°角，粒子的重力可以忽略，则粒子到达连线上的某点时（　　）
A．所用时间为
B．速度大小为
C．与P点的距离为
D．速度方向与竖直方向的夹角为30°
7．（2021·浙江·高考真题）空间P、Q两点处固定电荷量绝对值相等的点电荷，其中Q点处为正电荷，P、Q两点附近电场的等势线分布如图所示，a、b、c、d、e为电场中的5个点，设无穷远处电势为0，则（　　）
A．e点的电势大于0
B．a点和b点的电场强度相同
C．b点的电势低于d点的电势
D．负电荷从a点移动到c点时电势能增加

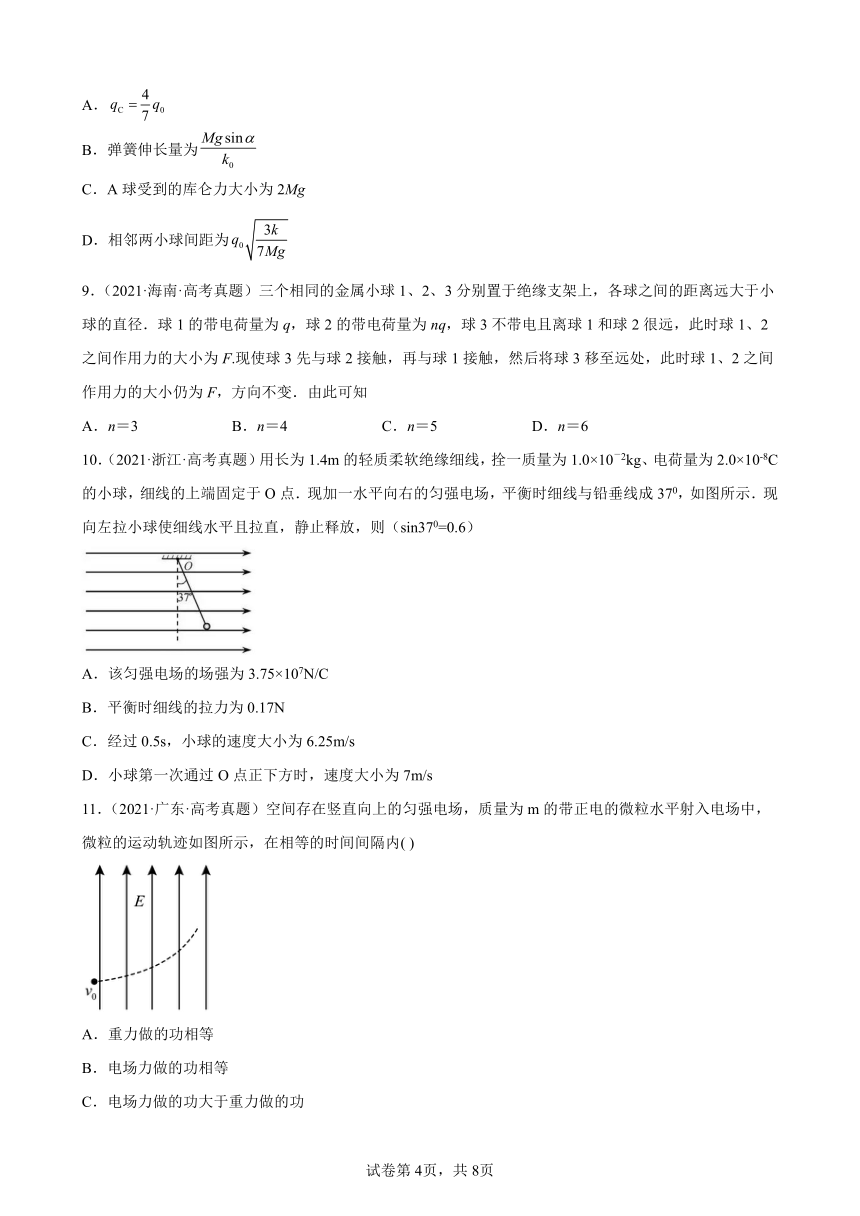

8．（2021·浙江·高考真题）如图所示，在倾角为的光滑绝缘斜面上固定一个挡板，在挡板上连接一根劲度系数为的绝缘轻质弹簧，弹簧另一端与A球连接。A、B、C三小球的质量均为M，，，当系统处于静止状态时，三小球等间距排列。已知静电力常量为k，则（ ）
A．
B．弹簧伸长量为
C．A球受到的库仑力大小为2Mg
D．相邻两小球间距为
9．（2021·海南·高考真题）三个相同的金属小球1、2、3分别置于绝缘支架上，各球之间的距离远大于小球的直径．球1的带电荷量为q，球2的带电荷量为nq，球3不带电且离球1和球2很远，此时球1、2之间作用力的大小为F.现使球3先与球2接触，再与球1接触，然后将球3移至远处，此时球1、2之间作用力的大小仍为F，方向不变．由此可知
A．n＝3 B．n＝4 C．n＝5 D．n＝6
10．（2021·浙江·高考真题）用长为1.4m的轻质柔软绝缘细线，拴一质量为1.0×10－2kg、电荷量为2.0×10-8C的小球，细线的上端固定于O点．现加一水平向右的匀强电场，平衡时细线与铅垂线成370，如图所示．现向左拉小球使细线水平且拉直，静止释放，则（sin370=0.6）
A．该匀强电场的场强为3.75×107N/C
B．平衡时细线的拉力为0.17N
C．经过0.5s，小球的速度大小为6.25m/s
D．小球第一次通过O点正下方时，速度大小为7m/s
11．（2021·广东·高考真题）空间存在竖直向上的匀强电场，质量为m的带正电的微粒水平射入电场中，微粒的运动轨迹如图所示，在相等的时间间隔内( )
A．重力做的功相等
B．电场力做的功相等
C．电场力做的功大于重力做的功
D．电场力做的功小于重力做的功

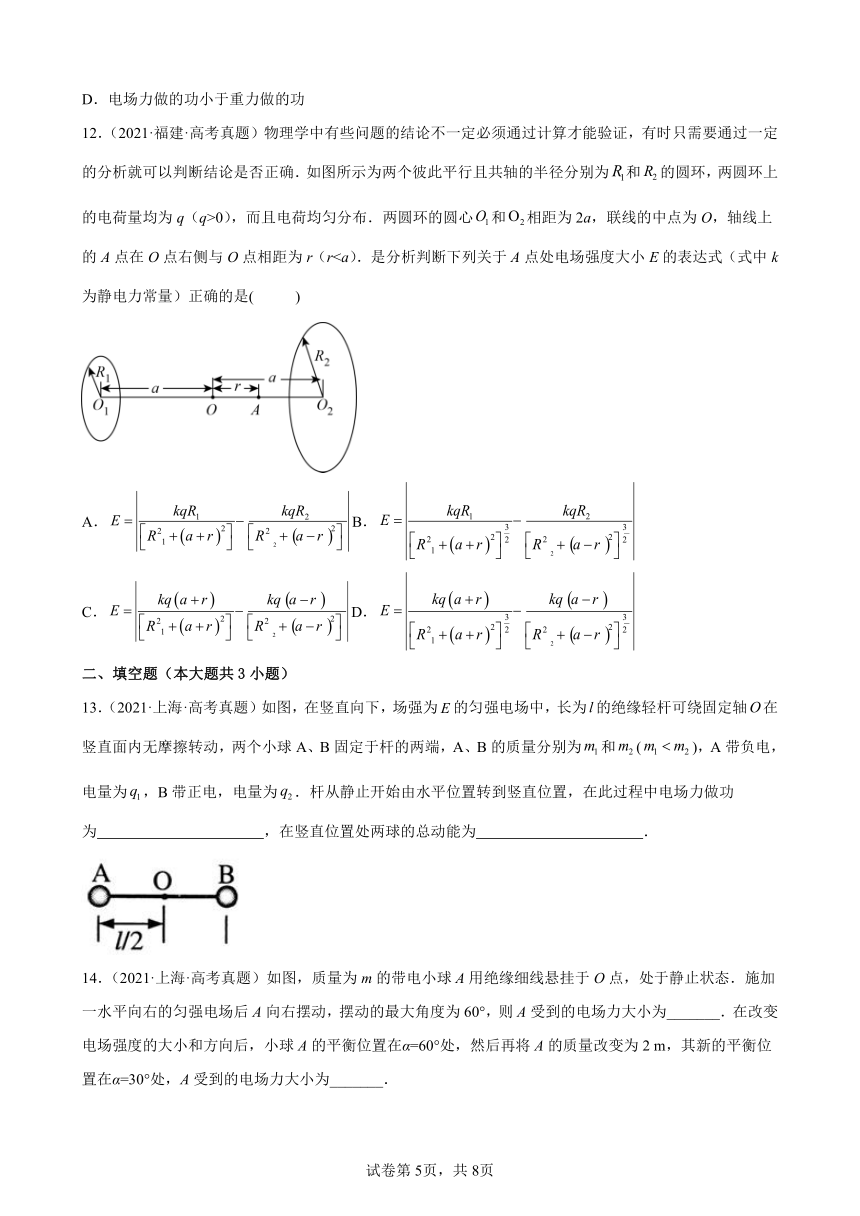

12．（2021·福建·高考真题）物理学中有些问题的结论不一定必须通过计算才能验证，有时只需要通过一定的分析就可以判断结论是否正确．如图所示为两个彼此平行且共轴的半径分别为和的圆环，两圆环上的电荷量均为q（q>0），而且电荷均匀分布．两圆环的圆心和相距为2a，联线的中点为O，轴线上的A点在O点右侧与O点相距为r（rA．B．
C．D．
二、填空题（本大题共3小题）
13．（2021·上海·高考真题）如图，在竖直向下，场强为的匀强电场中，长为的绝缘轻杆可绕固定轴在竖直面内无摩擦转动，两个小球A、B固定于杆的两端，A、B的质量分别为和()，A带负电，电量为，B带正电，电量为．杆从静止开始由水平位置转到竖直位置，在此过程中电场力做功为 ，在竖直位置处两球的总动能为 ．
14．（2021·上海·高考真题）如图，质量为m的带电小球A用绝缘细线悬挂于O点，处于静止状态．施加一水平向右的匀强电场后A向右摆动，摆动的最大角度为60°，则A受到的电场力大小为_______．在改变电场强度的大小和方向后，小球A的平衡位置在α=60°处，然后再将A的质量改变为2 m，其新的平衡位置在α=30°处，A受到的电场力大小为_______．
15．（2021·上海·高考真题）如图，竖直绝缘墙上固定一带电小球A，将带电小球B用轻质绝缘丝线悬挂在A的正上方C处，图中AC=h．当B静止在与竖直方向夹角方向时，A对B的静电力为B所受重力的倍，则丝线BC长度为_______ ．若A对B的静电力为B所受重力的0.5倍，改变丝线长度，使B仍能在处平衡．以后由于A漏电，B在竖直平面内缓慢运动，到处A的电荷尚未漏完，在整个漏电过程中，丝线上拉力大小的变化情况是_______ ．
三、解答题（本大题共3小题）
16．（2021·福建·高考真题）如图（a），同一竖直平面内A、B、M、N四点距O点的距离均为，O为水平连线的中点，M、N在连线的中垂线上。A、B两点分别固定有一点电荷，电荷量均为Q（）。以O为原点，竖直向下为正方向建立x轴。若取无穷远处为电势零点，则上的电势随位置x的变化关系如图（b）所示。一电荷量为Q（）的小球以一定初动能从M点竖直下落，一段时间后经过N点，其在段运动的加速度大小a随位置x的变化关系如图（c）所示。图中g为重力加速度大小，k为静电力常量。
（1）求小球在M点所受电场力大小。
（2）当小球运动到N点时，恰与一沿x轴负方向运动的不带电绝缘小球发生弹性碰撞。已知与的质量相等，碰撞前、后的动能均为，碰撞时间极短。求碰撞前的动量大小。
（3）现将固定在N点，为保证能运动到N点与之相碰，从M点下落时的初动能须满足什么条件？
17．（2021·北京·高考真题）静电场方向平行于x轴，其电势随x的分布可简化为如图所示的折线，图中和d为已知量．一个带负电的粒子在电场中以x=0为中心，沿x轴方向做周期性运动．已知该粒子质量为m、电量为-q，其动能与电势能之和为-A（0（1）粒子所受电场力的大小；
（2）粒子的运动区间；
（3）粒子的运动周期．
18．（2021·天津·高考真题）多反射飞行时间质谱仪是一种测量离子质量的新型实验仪器，其基本原理如图所示，从离子源A处飘出的离子初速度不计，经电压为U的匀强电场加速后射入质量分析器。质量分析器由两个反射区和长为l的漂移管（无场区域）构成，开始时反射区1、2均未加电场，当离子第一次进入漂移管时，两反射区开始加上电场强度大小相等、方向相反的匀强电场，其电场强度足够大，使得进入反射区的离子能够反射回漂移管。离子在质量分析器中经多次往复即将进入反射区2时，撤去反射区的电场，离子打在荧光屏B上被探测到，可测得离子从A到B的总飞行时间。设实验所用离子的电荷量均为q，不计离子重力。
（1）求质量为m的离子第一次通过漂移管所用的时间；
（2）反射区加上电场，电场强度大小为E，求离子能进入反射区的最大距离x；
（3）已知质量为的离子总飞行时间为，待测离子的总飞行时间为，两种离子在质量分析器中反射相同次数，求待测离子质量。
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．C
【解析】
A．由平行板电容器电容的决定式可得，d减小，C增大，选项A错误；
B．电容器所带电荷量Q不变，C增大，由可得，U变小，选项B错误；
CD．由匀强电场的场强与电势差关系公式可得
Ｅ与d无关，E不变，选项C正确，D错误。
故选C。
2．ABC
【解析】
BD．如下图所示，为等量异种电荷周围空间的电场分布图。本题的带电圆环，可拆解成这样无数对等量异种电荷的电场，沿竖直直径平行放置。它们有共同的对称轴，所在的水平面与每一条电场线都垂直，即为等势面，延伸到无限远处，电势为零。故在上的点电势为零，即；而从M点到N点，电势一直在降低，即，故B正确，D错误；
AC．上下两侧电场线分布对称，左右两侧电场线分布也对称，由电场的叠加原理可知AC正确；
故选ABC。
3．BD
【解析】
A．由题意可知O点合场强为零，根据同种电荷之间电场线的分布可知aO之间电场线由a到O，故a点电势高于O点电势，故A错误；
B．同理可得，c点电势高于O点电势，两个固定电荷在bO射线上的点电场方向斜向上，故b点电势低于O点电势，则b点电势低于c点，故B正确。
C．a点电势高于O点电势，b点电势低于O点电势，则a点电势高于b点，试探电荷为负电荷，故该试探电荷在a点的电势能小于在b点的电势能，故C错误；
D．根据电荷电场的对称分布可得，b、d两点电势相同，则c点电势高于d点，试探电荷为负电荷，则该试探电荷在c点的电势能小于在d点的电势能，故D正确。
故选BD。
4．C
【解析】
A．因上下为两块夹有绝缘介质的平行金属薄膜，则a点所在的线是电场线，选项A错误；
B．因c处的电场线较b点密集，则c点的电场强度比b点大，选项B错误；
C．因bc两处所处的线为等势线，可知b、c两点间的电势差的值比a、c两点间的大，选项C正确；
D．因dg两点在同一电场线上，电势不相等，则将电荷沿图中的线从d→e→f→g移动时电场力做功不为零，选项D错误。
故选C。
5．A
【解析】
A．由于球壳内部的场强为零，补全以后可知在右侧球壳任取一点，该点和C连线后过左半边球壳一点，两点对C的库仑力为零，即等大反向共线，将左侧沿竖直对称到右侧球面，则可以知道这两个点在C点的合场强水平向左，根据叠加原理可知C点场强向左，同理OC上都是水平向左，因此OC是等势线，故A正确；
BD．将题中半球壳补成一个完整的球壳，且带电均匀，设左、右半球在A点产生的电场强度大小分别为E1和E2；由题知，均匀带电球壳内部电场强度处处为零，则知
E1=E2
根据对称性，左右半球在B点产生的电场强度大小分别为E2和E1，且
E1=E2
在图示电场中，A的电场强度大小为E2，方向向左，B的电场强度大小为E1，方向向左，所以A点的电场强度与B点的电场强度相同，沿直线从A到B电场强度不可能逐渐增大，故BD错误；
C．根据电场的叠加原理可知，在AB连线上电场线方向向左，沿着电场线方向电势逐渐降低，则沿直线从A到B电势升高，故C错误；
故选A。
6．C
【解析】
A．粒子在电场中做类平抛运动，水平方向
竖直方向
由
可得
故A错误；
B．由于
故粒子速度大小为
故B错误；
C．由几何关系可知，到P点的距离为
故C正确；
D．由于平抛推论可知，，可知速度正切
可知速度方向与竖直方向的夹角小于30°，故D错误。
故选C。
7．D
【解析】
A．根据电场线与等势面垂直关系，可判断P点处为负电荷，无穷远处电势为0，e点在PQ连线的中垂线上，则，A错误；
B．a、b两点电场强度大小相同，方向不同，则a、b两点电场强度不同，B错误；
C．从Q到P电势逐渐降低，则，C错误；
D．由，负电荷从a到c电场力做负功，电势能增加，D正确。
故选D。
8．A
【解析】
AD．三小球间距均相等，对C球受力分析可知C球带正电，根据平衡条件：
对B小球受力分析，根据平衡条件：
两式联立解得：，，故A正确，D错误；
B．对A、B、C三小球整体受力分析，根据平衡条件：
弹簧伸长量：，故B错误；
C．对A球受力分析，根据平衡条件：
解得A球受到的库仑力为：
故选A．
9．D
【解析】
设1、2距离为r，则球1、2之间作用力为：
①
3与2接触后，它们带的电的电量平分，均为：，再3与1接触后，它们带的电的总电量平分，均为，将球3移至远处后，球1、2之间作用力为
②
由①②两式解得：
n=6
A．n＝3，与结论不相符，选项A错误；
B．n＝4，与结论不相符，选项B错误；
C．n＝5，与结论不相符，选项C错误；
D．n＝6，与结论相符，选项D正确；
10．C
【解析】
AB．小球在平衡位置时，由受力分析可知：qE=mgtan370，解得，细线的拉力：T=，选项AB错误；
C．小球向左被拉到细线水平且拉直的位置，释放后将沿着电场力和重力的合力方向做匀加速运动，其方向与竖直方向成370角，加速度大小为，则经过0.5s，小球的速度大小为v=at=6.25m/s，选项C正确；
D．小球从水平位置到最低点的过程中，若无能量损失，则由动能定理：，带入数据解得v=7m/s；因小球从水平位置先沿直线运动，然后当细绳被拉直后做圆周运动到达最低点，在绳子被拉直的瞬间有能量的损失，可知到达最低点时的速度小于7m/s，选项D错误．
11．C
【解析】
带电粒子受到竖直向上的电场力和竖直向下的重力，电场力大于重力，合力也是恒力，方向竖直向上，因此粒子才向上偏转，根据牛顿第二定律，有
带电粒子做类平抛运动，在竖直方向，相等的时间间隔内发生的位移之比为1:3:5:7，因此重力做功不相等，电场力做功也不相等，电场力做功大于重力做功。
故选C。
12．D
【解析】
AC中的单位不是场强的单位；根据公式，当r=a时，右侧圆环在A点产生的场强为零，则A处场强只由左侧圆环上的电荷产生，即场强表达式只有一项，故ABC项错D正确。
故选D。
13．，
【解析】
因为杆及AB受力的合力矩为顺时针，所以系统沿顺时针转动到竖直位置，电场力对A和B都做正功，电场力对A、B做总功为：
在此过程中重力对A做负功，对B做正功，设两球总动能为Ek，由用动能定理得：
所以两球总动能为：
14． mg
【解析】
[1]．根据题意，带电小球受到电场力后摆动的最大角度为60°，末速度为0，此过程中电场力F对小球做正功，重力G做负功，细线拉力T不做功，根据动能定理有：
计算电场力为：
[2]．改变电场强度的大小和方向后，平衡在α=60°处时，根据正弦定理有：
平衡在α=30°处时，由正弦定理有：
经过计算得到：
．
15． 或者 拉力先不变后变大
【解析】
试题分析：对小球B受力分析如下图，自身重力，静电力和绳子拉力，重力方向与墙壁平行，拉力方向与绳子同向，静电力与AB连线共线，所以几何与矢量三角形相似，所以有，可得，根据结合余弦定理，可得，解得或者．若，则根据得到，代入余弦定理可得，根据几何关系可得.漏电过程中当时，任意一个位置都是平衡状态，都满足，，由于不变，，不变，所以绳子拉力不变，当时，，此时，随着A的漏电，而AB的距离不变，减小，变大，所以整个漏电过程中，拉力先不变后变大．
16．（1）；（2）；（3）
【解析】
（1）设A到M点的距离为，A点的电荷对小球的库仑力大小为，由库仑定律有
①
设小球在点所受电场力大小为，由力的合成有
②
联立①②式，由几何关系并代入数据得
③
（2）设O点下方处为点，与的距离为，小球在处所受的库仑力大小为，由库仑定律和力的合成有
④
式中
设小球的质量为，小球在点的加速度大小为，由牛顿第二定律有
⑤
由图（c）可知，式中
联立④⑤式并代入数据得
⑥
设的质量为，碰撞前、后的速度分别为，，碰撞前、后的速度分别为，，取竖直向下为正方向。由动量守恒定律和能量守恒定律有
⑦
⑧
设小球S2碰撞前的动量为，由动量的定义有
⑨
依题意有
联立⑥⑦⑧⑨式并代入数据，得
⑩
即碰撞前的动量大小为。
（3）设O点上方处为D点。根据图（c）和对称性可知，在D点所受的电场力大小等于小球的重力大小，方向竖直向上，在此处加速度为0；在D点上方做减速运动，在D点下方做加速运动，为保证能运动到N点与相碰，运动到D点时的速度必须大于零。
设M点与D点电势差为，由电势差定义有

设小球初动能为，运动到D点的动能为，由动能定理有


由对称性，D点与C点电势相等，M点与N点电势相等，依据图（b）所给数据，并联立⑥ 式可得

17．（1）； （2） ；（3）
【解析】
(1) 由图可知，0与d（或-d）两点间的电势差为：U=φ0
电场强度的大小为：
电场力的大小为：
(2) 设粒子在[-x，x]区间内运动，速率为v，由题意得：
由图可知：
由上解得：
因动能非负，有：
则有：
即：
所以可得粒子的运动区间为：
(3) 考虑粒子从-x0处开始运动的四分之一周期，由牛顿第二定律得粒子的加速度：
根据直线运动公式：
联立并代入得：
故得粒子的运动周期为：
18．（1）；（2）；（3）
【解析】
（1）设离子经加速电场加速后的速度大小为v，有
①
离子在漂移管中做匀速直线运动，则
②
联立①②式，得
③
（2）根据动能定理，有
④
得⑤
（3）离子在加速电场中运动和反射区电场中每次单向运动均为匀变速直线运动，平均速度大小均相等，设其为，有
⑥
通过⑤式可知，离子在反射区的电场中运动路程是与离子本身无关的，所以不同离子在电场区运动的总路程相等，设为，在无场区的总路程设为，根据题目条件可知，离子在无场区速度大小恒为v，设离子的总飞行时间为。有
⑦
联立①⑥⑦式，得
⑧
可见，离子从A到B的总飞行时间与成正比。由题意可得
可得
⑨
