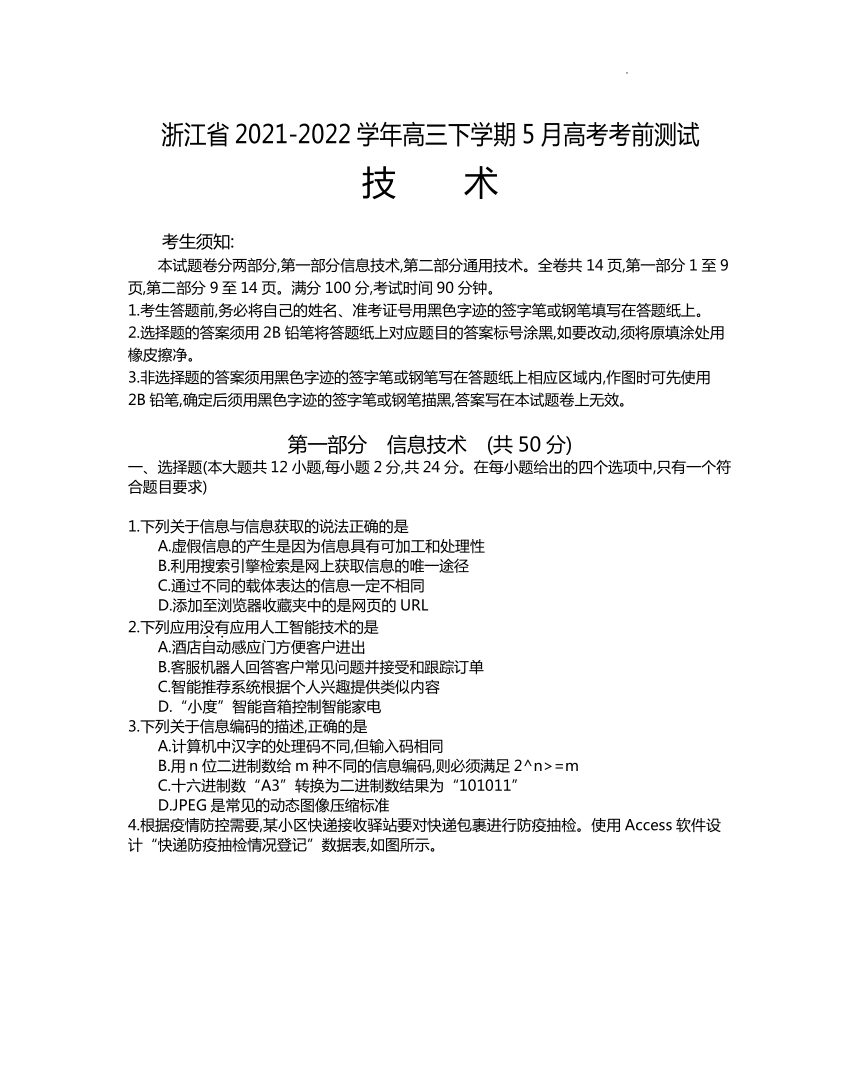

浙江省2021-2022学年高三下学期5月高考考前测试技术试题（Word版含答案）

浙江省2021-2022学年高三下学期5月高考考前测试
技　　术
　　考生须知:
本试题卷分两部分,第一部分信息技术,第二部分通用技术。全卷共14页,第一部分1至9页,第二部分9至14页。满分100分,考试时间90分钟。
1.考生答题前,务必将自己的姓名、准考证号用黑色字迹的签字笔或钢笔填写在答题纸上。
2.选择题的答案须用2B铅笔将答题纸上对应题目的答案标号涂黑,如要改动,须将原填涂处用橡皮擦净。
3.非选择题的答案须用黑色字迹的签字笔或钢笔写在答题纸上相应区域内,作图时可先使用2B铅笔,确定后须用黑色字迹的签字笔或钢笔描黑,答案写在本试题卷上无效。
第一部分　信息技术　(共50分)
一、选择题(本大题共12小题,每小题2分,共24分。在每小题给出的四个选项中,只有一个符合题目要求)
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
1.下列关于信息与信息获取的说法正确的是
A.虚假信息的产生是因为信息具有可加工和处理性
B.利用搜索引擎检索是网上获取信息的唯一途径
C.通过不同的载体表达的信息一定不相同
D.添加至浏览器收藏夹中的是网页的URL
2.下列应用没有应用人工智能技术的是
A.酒店自动感应门方便客户进出
B.客服机器人回答客户常见问题并接受和跟踪订单
C.智能推荐系统根据个人兴趣提供类似内容
D.“小度”智能音箱控制智能家电
3.下列关于信息编码的描述,正确的是
A.计算机中汉字的处理码不同,但输入码相同
B.用n位二进制数给m种不同的信息编码,则必须满足2^n>=m
C.十六进制数“A3”转换为二进制数结果为“101011”
D.JPEG是常见的动态图像压缩标准

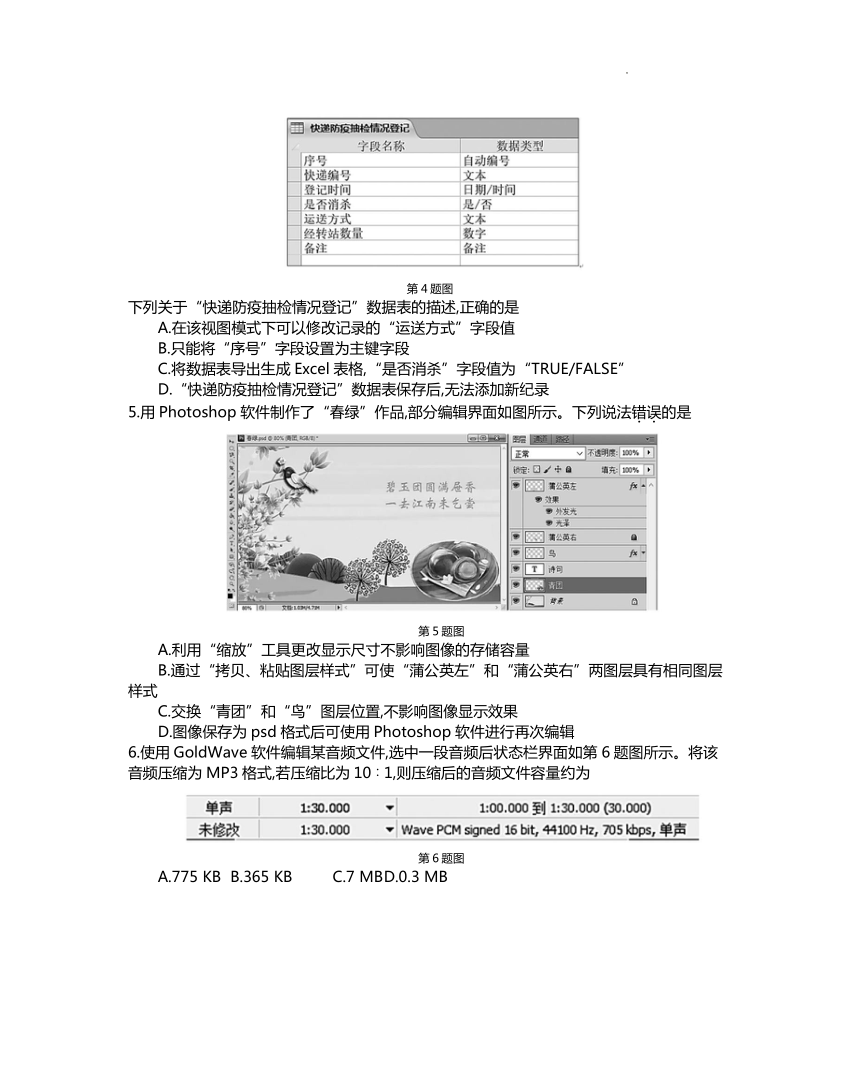

4.根据疫情防控需要,某小区快递接收驿站要对快递包裹进行防疫抽检。使用Access软件设计“快递防疫抽检情况登记”数据表,如图所示。
第4题图
下列关于“快递防疫抽检情况登记”数据表的描述,正确的是
A.在该视图模式下可以修改记录的“运送方式”字段值
B.只能将“序号”字段设置为主键字段
C.将数据表导出生成Excel表格,“是否消杀”字段值为“TRUE/FALSE”
D.“快递防疫抽检情况登记”数据表保存后,无法添加新纪录
5.用Photoshop软件制作了“春绿”作品,部分编辑界面如图所示。下列说法错误的是
第5题图
A.利用“缩放”工具更改显示尺寸不影响图像的存储容量
B.通过“拷贝、粘贴图层样式”可使“蒲公英左”和“蒲公英右”两图层具有相同图层样式
C.交换“青团”和“鸟”图层位置,不影响图像显示效果
D.图像保存为psd格式后可使用Photoshop软件进行再次编辑
6.使用GoldWave软件编辑某音频文件,选中一段音频后状态栏界面如第6题图所示。将该音频压缩为MP3格式,若压缩比为10∶1,则压缩后的音频文件容量约为
第6题图
A.775 KB B.365 KB C.7 MB D.0.3 MB

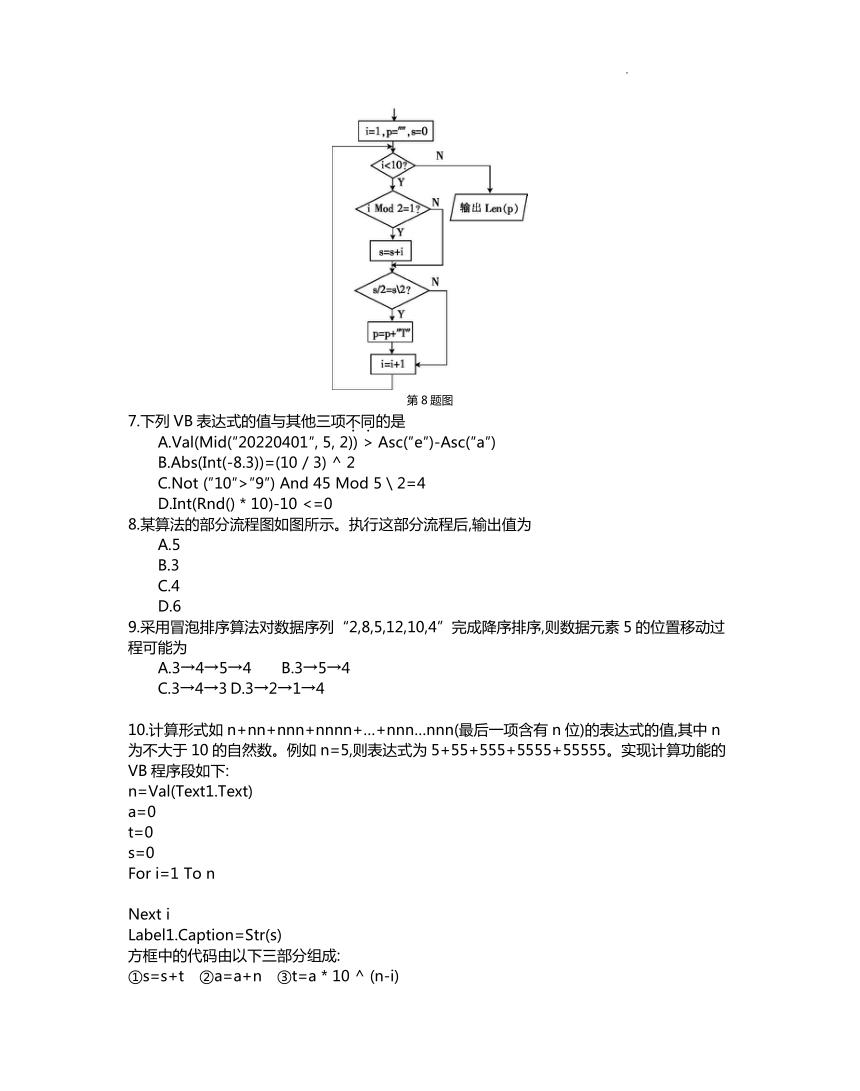

第8题图
7.下列VB表达式的值与其他三项不同的是
A.Val(Mid(″20220401″, 5, 2)) > Asc(″e″)-Asc(″a″)
B.Abs(Int(-8.3))=(10 / 3) ^ 2
C.Not (″10″>″9″) And 45 Mod 5 \ 2=4
D.Int(Rnd() * 10)-10 <=0
8.某算法的部分流程图如图所示。执行这部分流程后,输出值为
A.5
B.3
C.4
D.6
9.采用冒泡排序算法对数据序列“2,8,5,12,10,4”完成降序排序,则数据元素5的位置移动过程可能为
A.3→4→5→4 B.3→5→4
C.3→4→3 D.3→2→1→4
10.计算形式如n+nn+nnn+nnnn+…+nnn…nnn(最后一项含有n位)的表达式的值,其中n为不大于10的自然数。例如n=5,则表达式为5+55+555+5555+55555。实现计算功能的VB程序段如下:
n=Val(Text1.Text)
a=0
t=0
s=0
For i=1 To n
　　　　
Next i
Label1.Caption=Str(s)
方框中的代码由以下三部分组成:
①s=s+t　②a=a+n　③t=a * 10 ^ (n-i)

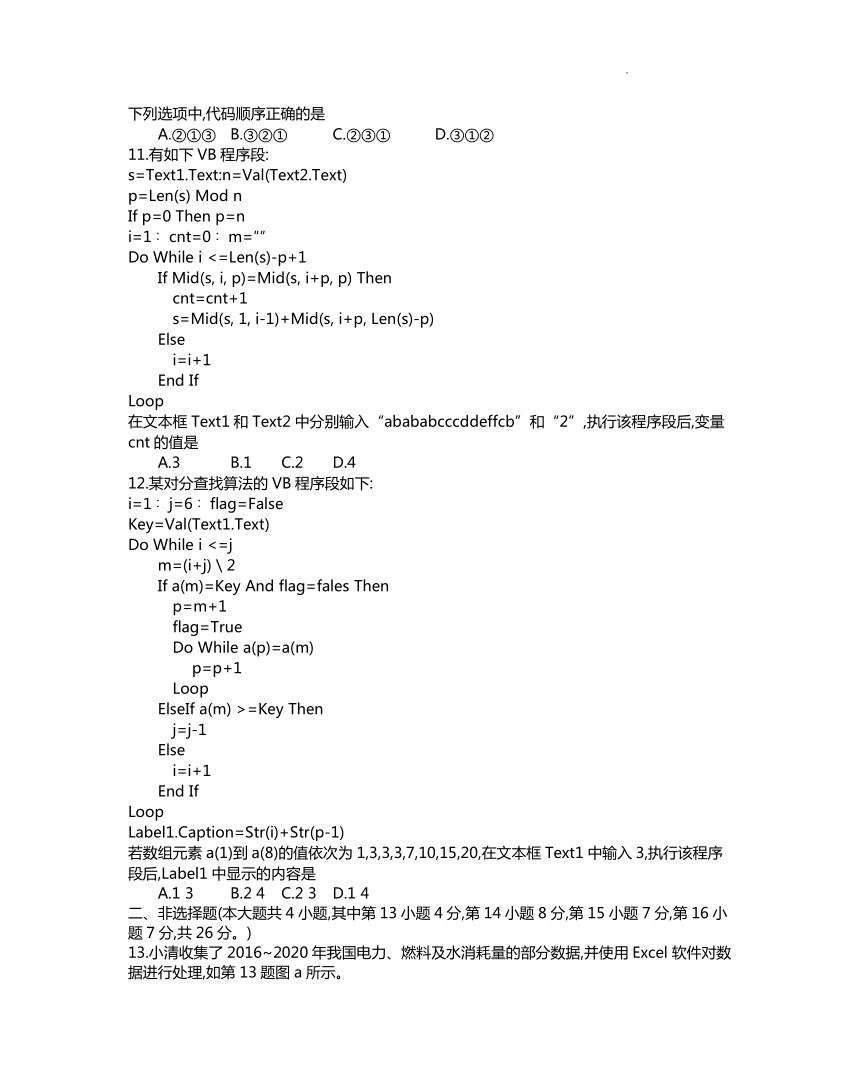

下列选项中,代码顺序正确的是
A.②①③ B.③②① C.②③① D.③①②
11.有如下VB程序段:
s=Text1.Text:n=Val(Text2.Text)
p=Len(s) Mod n
If p=0 Then p=n
i=1∶ cnt=0∶ m=″″
Do While i <=Len(s)-p+1
　　If Mid(s, i, p)=Mid(s, i+p, p) Then
　　　cnt=cnt+1
　　　s=Mid(s, 1, i-1)+Mid(s, i+p, Len(s)-p)
　　Else
　　　i=i+1
　　End If
Loop
在文本框Text1和Text2中分别输入“abababcccddeffcb”和“2”,执行该程序段后,变量cnt的值是
A.3 B.1 C.2 D.4
12.某对分查找算法的VB程序段如下:
i=1∶ j=6∶ flag=False
Key=Val(Text1.Text)
Do While i <=j
　　m=(i+j) \ 2
　　If a(m)=Key And flag=fales Then
　　　p=m+1
　　　flag=True
　　　Do While a(p)=a(m)
　　　　 p=p+1
　　　Loop
　　ElseIf a(m) >=Key Then
　　　j=j-1
　　Else
　　　i=i+1
　　End If
Loop
Label1.Caption=Str(i)+Str(p-1)
若数组元素a(1)到a(8)的值依次为1,3,3,3,7,10,15,20,在文本框Text1中输入3,执行该程序段后,Label1中显示的内容是
A.1 3 B.2 4 C.2 3 D.1 4
二、非选择题(本大题共4小题,其中第13小题4分,第14小题8分,第15小题7分,第16小题7分,共26分。)

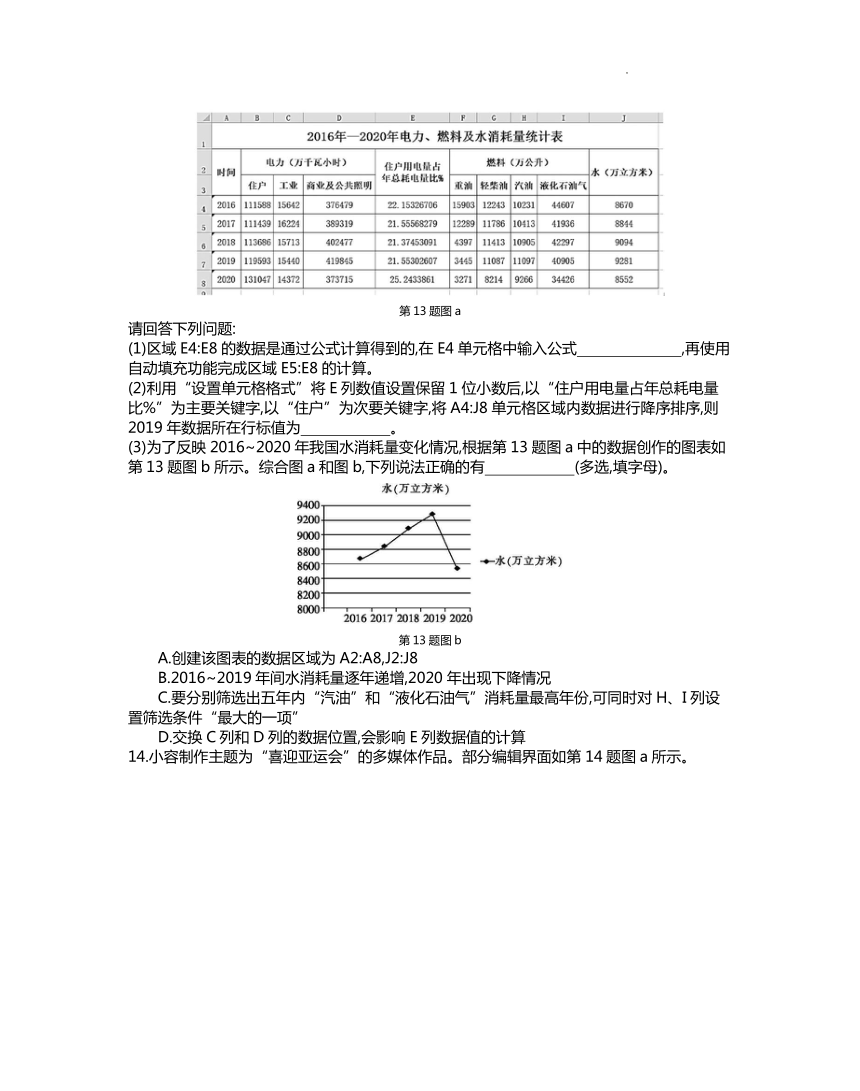

13.小清收集了2016~2020年我国电力、燃料及水消耗量的部分数据,并使用Excel软件对数据进行处理,如第13题图a所示。
第13题图a
请回答下列问题:
(1)区域E4:E8的数据是通过公式计算得到的,在E4单元格中输入公式　　　　　　　,再使用自动填充功能完成区域E5:E8的计算。
(2)利用“设置单元格格式”将E列数值设置保留1位小数后,以“住户用电量占年总耗电量比%”为主要关键字,以“住户”为次要关键字,将A4:J8单元格区域内数据进行降序排序,则2019年数据所在行标值为　　　　　　。
(3)为了反映2016~2020年我国水消耗量变化情况,根据第13题图a中的数据创作的图表如第13题图b所示。综合图a和图b,下列说法正确的有　　　　　　(多选,填字母)。
第13题图b
A.创建该图表的数据区域为A2:A8,J2:J8
B.2016~2019年间水消耗量逐年递增,2020年出现下降情况
C.要分别筛选出五年内“汽油”和“液化石油气”消耗量最高年份,可同时对H、I列设置筛选条件“最大的一项”
D.交换C列和D列的数据位置,会影响E列数据值的计算
14.小容制作主题为“喜迎亚运会”的多媒体作品。部分编辑界面如第14题图a所示。
第14题图a
请回答下列问题:
(1)关于该作品的创作设计,下列说法正确的是　　　　(多选:填字母)。
A.确定该作品的主题思想为“喜迎亚运会”,属于作品的应用需求分析
B.考虑创作该作品需要使用计算机和Flash软件,属于作品的创作需求分析
C.将该作品划分为“开篇欢迎”、“精彩呈现”、“完美谢幕”等组成部分,属于系统结构设计
D.设计“开篇欢迎”场景的各动画呈现方式和呈现顺序,属于编写文字脚本
E.制定获取并处理背景图片、配乐声音等多媒体素材的方案,属于媒体元素分解
(2)“文字图层”实现的动画效果为文字“杭州欢迎您”从无到有慢慢浮现在舞台上,约1.5秒后慢慢在舞台上消失。则“文字”图层第35至第54帧的动画类型为　　　　　　(选填字母:A.逐帧动画/B.形状补间动画/C.动画补间动画)。若为“文字”图层第1至第21帧动画设置缓动值“-100”,则“文字”图层动画播放时间将　　　　　(选填字母:A.不变B.缩短C.延长)。
(3)测试影片时,弹出第14题图b所示的错误提示窗口,由图中信息可知该动作脚本设置在　　　　　　(选填:按钮/关键帧)上。已知“配乐”图层音乐时长为10秒,且同步方式设置为“事件”,为使“开篇欢迎”场景播放一遍后画面与音乐同时停止,则第14题图b所示动作脚本应修改为　　　　　　　　　　　　。
第14题图b
(4)根据脚本要求点击“开始播放”按钮,动画进入“精彩呈现”场景进行播放,但测试影片时发现“开始播放”按钮无法运行,该按钮元件编辑界面如第14题图c所示。以下操作中能使“开始播放”按钮正常运行的是　　　　　(多选,全部选对的得2分,选对但不全的得1分,不选或错选的得0分)。
第14题图c
A.删除“音效”图层的“点击”帧
B.选中“背景”图层“按下”帧,执行清除关键帧操作
C.选中“文字”图层的“按下”帧,执行插入帧操作
D.复制“背景”图层“按下”帧,粘贴至该图层“点击”帧
15.假期学校联合社区开展志愿者活动,共组织A、B、C三项活动。活动报名采用线上限时报名,三项活动共45个名额,报名系统根据报名时间取前45名学生并按照先后生成45个报名序号。由于活动场地和组织人员等因素限制,每项活动都有限定人数,因此可能会出现活动人数超额的情况。根据先报先得的原则,在每项活动报名满员后的时间段内报名的学生需要调剂重报,系统会自动推送需重报名的学生报名序号。
编写VB程序,实现上述功能。运行程序,在列表框List1中显示45位报名学生的报名序号和所选活动名称。单击“统计”按钮Command1,在列表框List2中显示需要调剂重报活动的学生报名序号。程序运行界面如第15题图所示。
第15题图
(1)语句″List1.Additem xm(i)″中的″Additem″是　　　　(单选,填字母:A.对象名B.方法名C.属性值) 。
(2)实现上述功能的部分VB程序如下,请在划线处填入合适的代码。
(3)程序中加框处代码有错,请改正。
Const n=45
Dim a(1 To n) As String, xh(1 To n) As String
Dim c(1 To 3) As Integer
Private Sub Form_Load()
在数据库中读取前45位学生的报名序号和所选活动项目名称,分别存入数组xh和数组a,在List1中显示。读取三项活动的限报人数,存入数组c,代码略
End Sub
Private Sub Command1_Click()
Dim b(1 To 3) As Integer, i As Integer, j As Integer, k As Integer
Dim t1 As String, t2 As String
For i=1 To n-1
　 For j=n To i+1 Step-1
　 If　　　　①　　　　 Then
　　　　　If a(j)=″A″ Then
　　　　b(1)=j-1
　　　　Else
　　　b(2)=　　　　②　　　　
　　　　End If
t1=a(j): a(j)=a(j-1): a(j-1)=t1
t2=xh(j): xh(j)=xh(j-1): xh(j-1)=t2
End If
　 Next j
Next i
b(3)=n
i=1: k=1
Do While i <=n
　　If c(k)=0 And i <=b(k) Then
　Do While i <=b(k)
　　　a(i)=″″
　　　i=i+1
　Loop
　k=k+1
　 ElseIf c(k) > 0 And i > b(k) Then
　k=k+1
　 Else
　 　　　　③　　　　　
i=i+1
　 End If
Loop
For i=1 To n
If a(i)=″″ Then List2.AddItem xh(i)
Next i
End Sub
16.冬奥会的成功举办,让国民爱上了冰雪运动。某滑雪场改建一条趣味障碍赛道,根据改建要求,障碍物只能设置在相对平缓赛段。为测试滑雪场赛道的相关指标数据,工作人员在赛道上每间隔一段距离设置一个监测点。若出现连续三个及以上赛段的首尾监测点高度差不超过20 m,则称该赛段为相对平缓赛段。计算最长相对平缓赛段的总长度,再根据设定的障碍物间隔距离,计算该赛段中最多可设置障碍物的数量(要求障碍物相互之间距离、障碍物与相对平缓赛段的起始点之间的间距相等,且不小于设定的间距值)。
编写VB程序,实现上述功能。运行程序,在列表框List1中显示20个监测点的高度(赛段最高点和最低点分别为第1个和第20个监测点)。在文本框Text1中输入设置障碍间距值,单击“设置”按钮Command1,在标签Label5中显示最多设置障碍物数量,若赛道中不含有相对平缓赛段,则在标签Label5中显示0。程序运行界面如第16题图所示。
第16题图
(1)如16题图所示,如果相对平缓赛段的长度为146 m,则最多设置障碍物数量为　　　　。
(2)实现上述功能的部分VB程序如下,请在划线处填入合适的代码。
Const n=20
Dim a(1 To 2*n) As Integer
Private Sub Form_Load()
在数据库中读取20个监测点名称和其高度值在List1中显示。读取监测点高度值和每个监测点距赛道起点的距离值,存入数组a,其中a(1)、a(3)、a(5)…a(2*i-1)存储监测点高度值,a(2)、a(4)、a(6)…a(2*i)存储每个监测点距赛道起点的距离值,代码略
End Sub
Private Sub Command1_Click()
Dim i As Single, cnt As Integer, p As Integer
Dim max As Integer, s As Integer
s=Val(text1.Text)
smax=0
For i=1 To n
　　cnt=1
　　Do While　　　　　　　①　　　　　　　
　　cnt=cnt+1
Loop
If cnt-1 >=3 And cnt-1 > max Then
　max=cnt-1
　　　　　　　　②　　　　　　　
　End If
Next i
i=smax
If i=0 Then
　Label5.Caption=″0″
Else
　 p=0
　 Do While i >=s
　 p=p+1
　 i=i / (p+1)
　 Loop
　 Label5.Caption=Str(p-1)
End If
End Sub
Function judge(x As Integer, y As Integer) As Boolean
judge=False
jmin=x: jmax=x
For m=　　　　 ③　　　　
　　If a(2*m-1) < a(2*jmin-1) Then jmin=m
　　If a(2*m-1) > a(2*jmax-1) Then jmax=m
Next m
If a(2*jmax-1)-a(2*jmin-1) <=20 Then judge=True
End Function
第二部分　通用技术　(共50分)
一、选择题(本大题共13小题,每小题2分,共26分。每小题列出的四个备选项中只有一个是符合题目要求的,不选、多选、错选均不得分)
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
1.如图所示是一款儿童自行车,下列关于其局部结构的描述中未直接构成人机关系的是
　　　　　　　　　　　第1题图　　　　　　　　　　 第2题图
2.如图所示是一款便携式烧水杯,下列对该烧水杯的评价中,不恰当的是
A.泄压防爆,实现了人机关系的安全目标
B.快速烧开水,实现了人机关系的高效目标
C.9档温度可调,符合设计的实用原则
D.密封不漏水,符合设计的技术规范原则
3.如图所示是某木质电脑增高架。小明在竖板和横板上钻孔,并在孔内预埋螺母。从安装方便和加固强度的角度考虑,下列加固件方案中最合理的是
第3题图
　　如图所示是小明根据战国刀币设计的结构图样。请根据下图完成第4-5题。
第4-5题图
4.图样中,错标和漏标各有
A.1处, 2处 B.1处, 3处 C.2处, 2处 D.2处, 3处
5.小明用100 mm×60 mm×2 mm的钢板在通用技术活动室制作该零件,下列操作中不恰当的是
A.划直线时,划针要紧贴钢直尺,尽量一次完成
B.在台虎钳上夹持钢板,沿着轮廓线进行锯割
C.在台虎钳上夹持钢板,用平锉进行锉削
D.用手钳夹持钢板,对准冲眼,启动台钻,加压进给
6.如图所示是一种典型制药流程图。下列关于该流程的说法中,不恰当的是
第6题图
　　A.过滤1和蒸馏是并行环节
B.配制时需要用到注射用水,且不用过滤
C.纯化水需要过滤才能达到粗洗时的用水标准
D.为了节约成本和时间,可以把粗滤和精滤合并成一个环节
7.如图a所示折叠梯子,摇动手柄使连杆1绕其轴线转动,通过蜗轮蜗杆机构使连杆2转动,最后在连杆3、4的作用下梯子折叠,图b所示为折叠过程中某时刻的状态。下列关于图b所示状态时,构件主要受力形式分析正确的是
　　　　　　　　　　　第7题图a　　　　　　　　　　　第7题图b
A.连杆1受弯曲和受压、连杆2受扭转、连杆3受拉、连杆4受压
B.连杆1受弯曲和受压、连杆2受弯曲、连杆3受拉、连杆4受压
C.连杆1受扭转和受弯曲、连杆2受弯曲、连杆3受压、连杆4受拉
D.连杆1受扭转和受弯曲、连杆2受扭转、连杆3受压、连杆4受拉
　　如图所示的下棋机器人由棋盘及棋子、机械手臂(硬件)、HT单片机等部分组成。机器人通过摄像头实时捕捉棋子的位置变动,得到对手的出招,然后输入到象棋算法中得到应招,之后HT单片机通过控制机械臂来完成棋子的定位并控制气缸完成吸放动作,从而实现了真正意义上的人机对弈。请根据图及其描述完成第8-9题。
第8-9题图
8.下列关于机器人系统的分析中,不恰当的是
　　A.该机器人能实现真正意义上的人机对弈,体现了系统的目的性
B.摄像头拍摄不清,增加了单片机分析难度,体现了系统的相关性
C.机械臂需适时保养以保持其控制精度,体现了系统的动态性
D.根据象棋算法,经运算处理得到应招,体现了系统分析的科学性原则
9.下列关于该控制系统的方框图正确的是
A.
B.
C.
D.
10.下列元器件中不具有单向导电性的是
11.如图所示为小明搭建的三极管测试电路,下列关于该电路的分析中正确的是
A.V1集电极接地,导通时一定不会饱和
B.V1截止状态时,V3不发光
C.增大R1阻值,V3发光时亮度可能变暗
D.减小Vbb,V3发光时亮度可能变亮
12.
如图所示逻辑电路,为了实现A和B输入相同时F输出1, A和B输入不同时F输出0,图中虚线框中应当选用
A.一个或门
B.一个与门
C.一个或非门
D.一个与非门
13.如图所示的高温指示电路, Rt是负温度系数热敏电阻, R1为大电阻, R2、R6为小电阻。下列分析中正确的是
5脚电压Vct 输出
4脚 2脚 6脚 3脚 7脚
低电平 任意 任意 低电平 低电平
高电平 >1/2Vct >Vct 低电平 低电平
高电平 >1/2Vct 高电平 <1/2Vct 任意 高电平 悬空
第13题图
A.温度超过设定温度时, V3发光报警指示
B.适当增大Rp1,可以调低设定报警温度
C.温度升高超过报警温度后降温,仍然报警
D.按下开关K,可以关闭指示功能
二、非选择题(本大题共4小题,第14小题6分,第15小题9分,第16小题3分,第17小题6分,共24分。在各小题中的“　　▲　　”处填写合适选项的字母编号)
14.如图所示是某厂家设计的推拉门书柜,推拉门上有滚轮,方便左右移动。请根据图片及其描述完成以下任务:
　　　　　　　　　　　　　　　第14题图
(1)下列分析中不正确的是　　▲　　(A.封闭式储物,有效阻隔灰尘,更好地保存书籍,体现了技术的目的性; B.设计该书柜时涉及人机工程学、材料、加工工艺、力学等方面知识,体现了技术的综合性; C.柜子底部与地面间有较大空隙,能够防潮,但易积累灰尘,体现了技术的两面性);
(2)书柜采用推拉门,不占开门空间,该设计主要从　　▲　　角度考虑(A.人 B.环境 C.物)
(3)钢化玻璃门,清晰展示,准确定位物件,拿取更便捷。体现了设计的　　▲　　(A.实用原则;B.经济原则;C.美观原则;D.技术规范原则);
(4)小明查阅相关资料,发现幼儿推拉柜子时,柜子发生倾倒,并压伤幼儿。此类现象较多,分析原因得知是柜子的稳定性不足。于是提出下列改进措施,合理的是　　▲　　(A.将柜子通过连接件与贴近的墙面连接;B.将物品存储在柜子下方,上方留空,提高柜子稳定性;C.在柜子上贴上文字警示语,提醒幼儿不要推拉),小明发现该问题的途径是　　▲　　(A.观察日常生活;B.技术研究与技术试验;C.收集和分析信息);
(5)推拉门拆卸时要求滚轮先脱离下方铝合金导轨,安装后又具有一定稳固性。下列关于铝合金的导轨设计方案中,最合理的是　　▲　　。
15.如图所示是小明家制作年糕的石臼和木锤。小明看到爸爸操作觉得很辛苦,想设计一个自动捶打年糕装置。设计要求如下:
①木锤能够快速下落200 mm捶打年糕;
②可以对木锤进行改动;
③采用减速电机驱动;
第15题图
④材料自选。
请帮助小明完成该装置机械部分的设计,完成以下任务:
(1)该装置可以减轻小明爸爸的劳动强度,体现了技术具有　　▲　　的作用(A.保护人;B.解放人;C.发展人);
(2)小明设想装置安装后,采用遥控器来控制木锤敲打年糕,按下敲打按钮或停止敲打按钮,电机驱动该装置敲打或停止敲打,按照小明的设想,该装置的控制方式属于　　▲　　(A.人工控制;B.自动控制;C.开环控制;D.闭环控制);
(3)小明设计并制作了模型进行试验,观察设计结构能否满足要求。小明采用的方法属于　　▲　　(A.模拟试验法;B.虚拟试验法;C.强化试验法);
(4)画出该装置机械部分的设计草图;
(5)在设计草图上标注主要尺寸。
16.请补全三视图中所缺的3条图线(超过3条图线倒扣分)
17.小明针对新教材《电子控制技术》中盲人电子拐杖设计了实验电路,要求前方路面有积水或潮湿能提醒盲人;夜晚过马路时电子拐杖能提醒骑车人或机动车驾驶员注意有盲人过马路。
第17题图
(1)下列关于电路输出部分的设计中合理的是　　▲　　(A.过马路用蜂鸣器Buzz提醒,有积水用发光二极管提醒; B.过马路用发光二极管提醒,有积水用蜂鸣器Buzz提醒)。
(2)用光敏电阻Rg检测光照强度,用湿敏电阻Rs检测是否积水(湿度增大阻值减小),根据电路功能要求,在虚线框1内完成电路连线。
(3)为节省电能,小明打算增加一个由盲人控制的开关S,当盲人过马路闭合开关S且晚上光线较暗时,提醒器才工作。请在下图虚线框2内选择合适的接线柱,并用若干个与非门完成电路连线,要求电路简单。
(4)为改善使用舒适度,小明对拐杖提出了新的功能要求:当冬天气温低于设定值A时,手柄开启加热功能,使手柄温度维持在24-28度之间。用负系数热敏电阻检测温度,其Rt1装在手柄上, Rt2装在拐杖中部(使用时手握不到的区域), IC1、IC2是比较器,当V+>V-时,输出高电平,当V+浙江省2021-2022学年高三下学期5月高考考前测试
技术参考答案
信息技术部分
一、选择题(本大题共12小题,每小题2分,共24分。在每小题给出的四个选项中,只有一个符合题目要求)
1 2 3 4 5 6 7 8 9 10 11 12
D A B C B A D C A C C B
二、非选择题(本大题共4小题,其中第13小题4分,第14小题8分,第15小题7分,第16小题7分,共26分。)
13.(1)=B4/SUM(B4:D4)*100　 或其他等价答案 (1分)
(2)7 (1分)
(3)AB (2分)
(注:全部选对的得2分,选对但不全的得1分,不选或有选错的得0分)
14.(1)BCE (2分)
(注:全部选对的得2分,选对但不全的得1分,不选或有选错的得0分)
(2)C　A (2分)
(3)关键帧　stop(); stopAllsounds(); (2分)
(4)AD (2分)
(注:全部选对的得2分,选对但不全的得1分,不选或有选错的得0分)
15.(1)B (1分)
(2) ①a(j) < a(j-1) (1分)
②j-1 (1分)
③c(k)=c(k)-1 (2分)
(3)c(k) > 0 And i > b(k) Or c(k)=0 And i=b(k)+1 (2分)
16.(1)3 (1分)
(2)①i+cnt <=n And judge(i, i+cnt) (2分)
②smax=a((i+cnt-1)*2)-a(i*2) (2分)
③x+1 To y (2分)
通用技术
1.D　【解析】大小合适的车筐,主要考虑储存的物品,与人不直接构成人机关系。
2.D　【解析】烧水杯密封不漏水不属于标准或规范,没有体现技术规范原则。
3.A　【解析】在已经开好孔的情况下,腰型孔方便安装,加固件转角处结构有利用稳固,因此选A。
4.D　【解析】图中错标Φ10和15,漏标尺寸如图
5.B　【解析】锯割时要留有锉削余量,而不是沿着轮廓线锯割,且圆弧是没办法用手锯锯割得到。
6.D　【解析】粗滤和精滤的功能不一样,不能合成一个环节。
7.C　【解析】连杆1在手柄作用下绕轴线转动,因此主要受扭转,同时有垂直于连杆1的作用力,也存在受弯曲;连杆2与蜗轮之间不是铰连接,发生弯曲形变,主要受弯曲。连杆3在梯子折叠过程中支撑梯子作用,因此受压。
8.D　【解析】根据象棋算法,经运算处理得到应招,是机器人的行为,不属于人在系统分析时要遵循的科学性原则。
9.A　【解析】棋子的位置变动属于对方出招的棋子,通过控制系统,最终应招的棋子会落在相应的位置,两个棋子不一致,不会构成检测反馈。
10.C　【解析】A是二极管, B是稳压管, C是电容, D是发光二极管。
11.D　【解析】减小Vbb,三极管V1趋向截止,则流过V3的电流增大,发光亮度变亮。
12.B　【解析】A和B输入1时,或门输出都是1, F输出1, A和B输入0,或门输出都是1, F输出1,其他或门输出F都输出0,所以是与的关系,选择与门。
13.C　【解析】温度过高,Rt电阻变小,Vct变小,V6>Vct,3输出0,V2发光,A错误;适当增大Rp1,V6下降,临界点V6=Vct,Vct也要下降,温度更高,B错误;温度超过设定值V2发光报警,7输出0,V1导通,4变成低电平,温度降低后,V614.(1)C　(2)B　(3)A　(4)A　C　(5)D
【解析】(1)柜子底部易积累灰尘,与两面性无关(2)推拉门比平开门节省空间,主要从空间环境的角度考虑。(3)准确定位物件,拿取更便捷,这说明功能实用,体现实用原则(4)柜子上方空置,就不能充分利用其功能,幼儿一般不懂文字警示语,没有效果。因此,与墙连接,防止倾倒是合理的措施;查阅网上信息,发现问题的途径属于收集和分析信息。(5)下方导轨有斜坡,方便安装,也能实现推拉门滚轮先脱离下方导轨。上方导轨是矩形,无斜坡,可尽量保证安装后的稳固性。
15.(1)B　(2)C　(3)A　(4)(5)如下图
【解析】(1)减轻劳动强度,解放了手脚等器官,体现了解放人的作用。(2)控制方式是开环或者闭环,这个是属于开环,没有反馈。(3)制作模型进行试验,是属于模拟试验法。(4)木锤能够实现快速下落捶打,2分;与电机连接,1分;与木锤连接,1分。(5)下落200 mm,1分;其他合理的尺寸,1分。总共2分。
16.
17.(1)B(1分)
(2)(2分)
(3)(1分)
(4)(2分)
【解析】(1)盲人看不到发光二极管发出的光,因此有积水提醒盲人用蜂鸣器,而提醒汽车人等用发光二极管。(2)在第1小题的基础上,可知光敏电阻信号应接至三极管V1处,同时光照越暗,V1导通。湿敏电阻接法类似,1条输入回路正确得1分。(3)分析逻辑可知,S闭合时输入0,夜晚光暗输入1,此时输出要求是1,因此逻辑电路如图所示。(4)接线时,首先明确Rt2控制V1的导通,也即控制加热电路是否运行。同时通过两个比较器,实现一个热敏电阻Rt1检测上下限,分析输入输出逻辑,答案如图所示。
