凸透镜成像规律

课件38张PPT。义务教育课程标准实验教科书 物理(人教版)

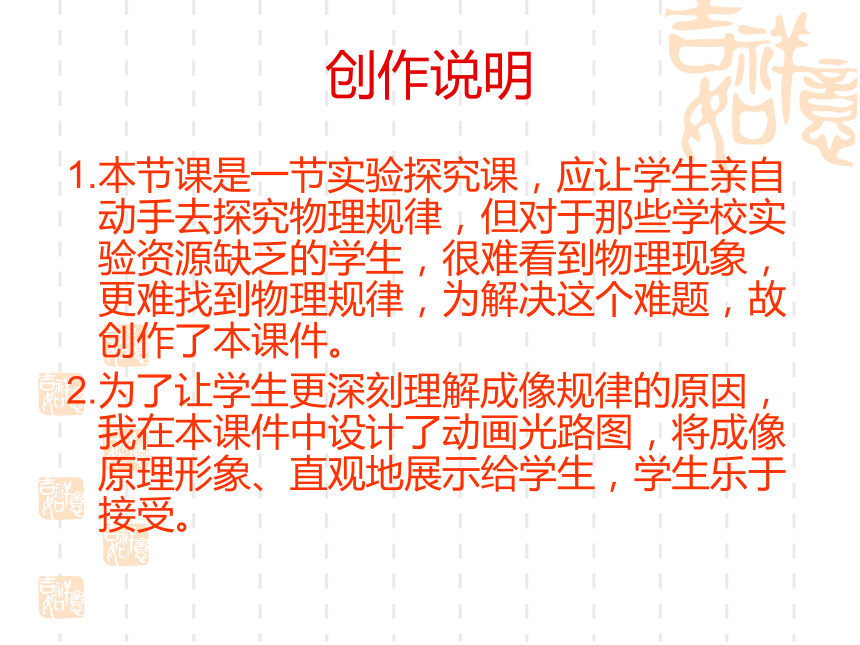

创作说明1.本节课是一节实验探究课，应让学生亲自动手去探究物理规律，但对于那些学校实验资源缺乏的学生，很难看到物理现象，更难找到物理规律，为解决这个难题，故创作了本课件。

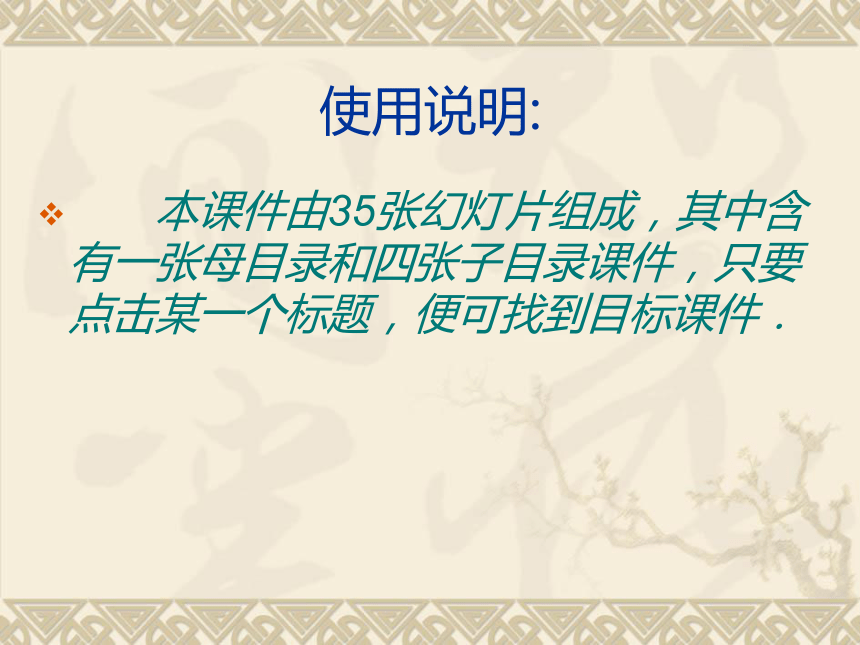

2.为了让学生更深刻理解成像规律的原因，我在本课件中设计了动画光路图，将成像原理形象、直观地展示给学生，学生乐于接受。使用说明:　　本课件由35张幻灯片组成，其中含有一张母目录和四张子目录课件，只要点击某一个标题，便可找到目标课件．

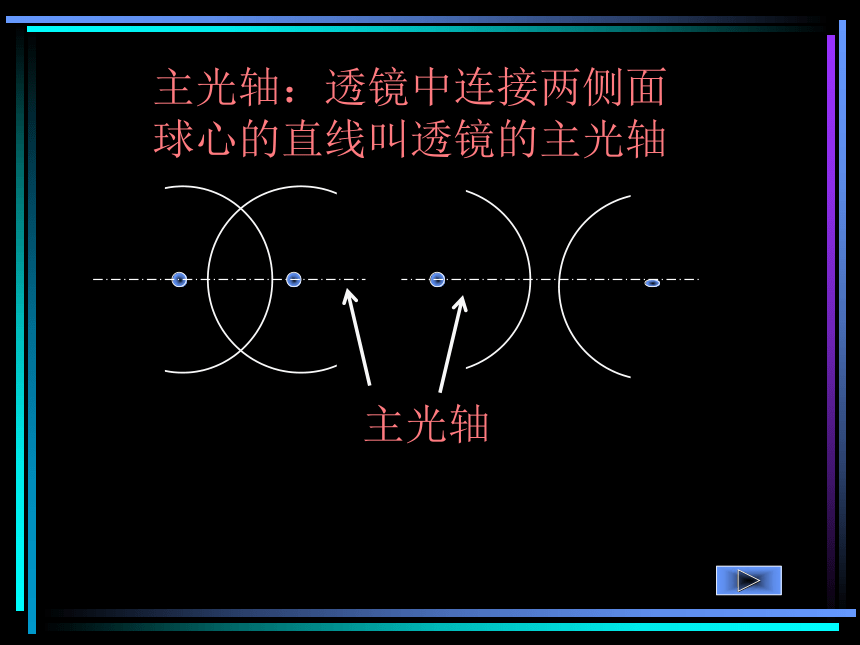

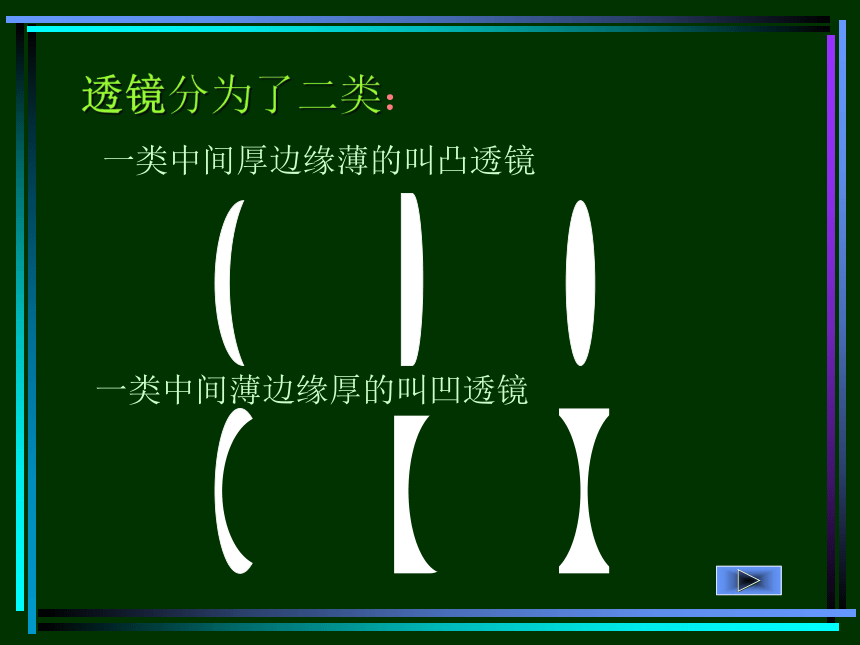

透镜成像规律凸透镜凹透镜练习概念凸透镜凹透镜练习实像虚像 凸透镜凹透镜练习实像虚像 物距大于2f物距等于2f小于2f大于f物距练习练习练习1练习2练习3练习4练习5练习6结束透镜分为了二类：一类中间厚边缘薄的叫凸透镜一类中间薄边缘厚的叫凹透镜主光轴：透镜中连接两侧面球心的直线叫透镜的主光轴主光轴光心：在透镜的主光轴上有个特殊的点经过它的光线传播方向不发生改变凸透镜对平行于主光轴的平行光线行有会聚作用焦点、焦距焦点焦距凹透镜对平行于主光轴的平行光线行有发散的作用虚焦点虚焦距虚焦距、虚焦点FF①跟主轴平行的光线，折射后通过焦点；②通过焦点的光线，折射后跟主轴平行；③通过光心的光线经过透镜后方向不变。物距大于2f成像规律 成倒立、缩小的实像，像与物异侧，物距大于像距。
其主要应用在：照像机、人的眼睛FF①跟主轴平行的光线，折射后通过焦点；②通过焦点的光线，折射后跟主轴平行；③通过光心的光线经过透镜后方向不变。物距等于2f成像规律 成倒立、等大的实像，像与物异侧，物距等于像距。
其主要应用在：其很少应用FF①跟主轴平行的光线，折射后通过焦点；②通过焦点的光线，折射后跟主轴平行；③通过光心的光线经过透镜后方向不变。物距小于2f、大于f的成像规律 成倒立、放大的实像，像与物异侧，物距小于像距。
其主要应用在：幻灯机、显微镜、电影放映机。FF①跟主轴平行的光线，折射后通过焦点；②通过焦点的光线，折射后跟主轴平行；③通过光心的光线经过透镜后方向不变。物距小于f成像规律 成正立、放大的虚像，像与物同侧，物距小于像距的绝对值。
其主要应用在：放大镜、老花镜。FF①跟主轴平行的光线，折射后通过焦点；②通过焦点的光线，折射后跟主轴平行；③通过光心的光线经过透镜后方向不变。凹透镜成像规律 成正立、缩小的虚像，像与物同侧，物距大于像距的绝对值。
其主要应用在：近视镜。 FF②通过焦点的光线，折射后跟主轴平行；③通过光心的光线经过透镜后方向不变。①跟主轴平行的光线，折射后通过焦点；凸 透 镜 成 像按要求画出光路图 FFA`B`②通过焦点的光线，折射后跟主轴平行；③通过光心的光线经过透镜后方向不变。①跟主轴平行的光线，折射后通过焦点；凸 透 镜 成 像AB凸 透 镜 成 像 FF②通过焦点的光线，折射后跟主轴平行；③通过光心的光线经过透镜后方向不变。①跟主轴平行的光线，折射后通过焦点；按要求画出光路图凸 透 镜 成 像 FFA`B`②通过焦点的光线，折射后跟主轴平行；③通过光心的光线经过透镜后方向不变。①跟主轴平行的光线，折射后通过焦点；凸 透 镜 成 像 FFOS`已知：像点S′，求物点S。按要求画出光路图凸 透 镜 成 像 FFOS`已知：像点S′，求物点S。凸 透 镜 成 像 FS`O已知：像点S′，求物点S。按要求画出光路图FF凸 透 镜 成 像 FFS`O已知：像点S′，求物点S。 一、已知 f=10cm，如果把物体放在25cm的地方，则在光屏上会得到一个（ ），（ ）的（ 　）像。
　二、人们使用的放大镜是利用物体到透镜的距离在（ ）成正立的、放大的、虚像的原理工作。
三、如果要得到一个放大的实像应把物体放在（ )与（ ）之间， 如果要得到一个放大的虚像应把物体放在（ ）之内。
倒立缩小实焦距内焦距二倍焦距焦距四、 照相机是利用物体到透镜的距离在（ ）之外， 在胶片上成（ ）、（ ）
的实像的原理。
五、近视镜是一个（ ）
镜，花镜是一个（　　　　　　）镜。　 二倍焦距倒立缩小凹透镜凸透镜再见
