中考物理二轮复习---动态电路专题(Word版无答案)

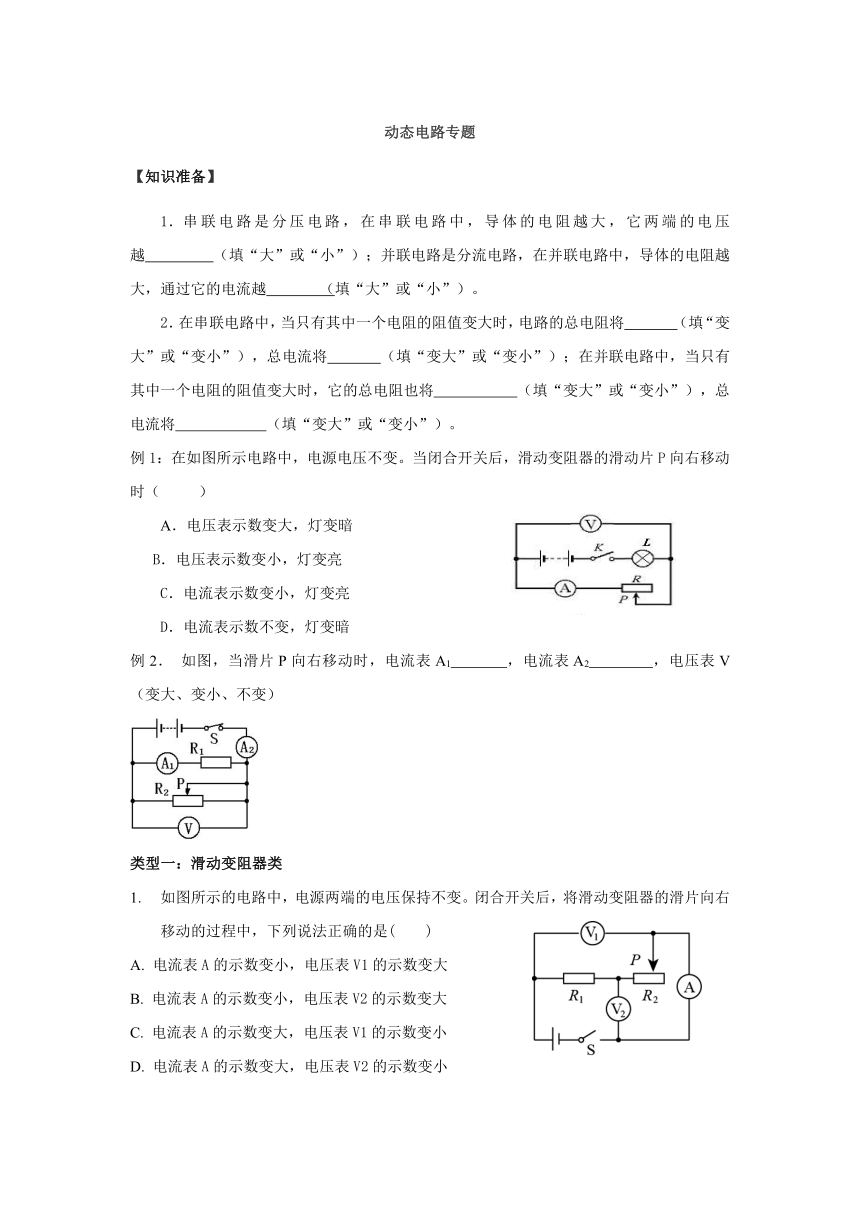

动态电路专题
【知识准备】
1．串联电路是分压电路，在串联电路中，导体的电阻越大，它两端的电压越 （填“大”或“小”）；并联电路是分流电路，在并联电路中，导体的电阻越大，通过它的电流越 （填“大”或“小”）。
2．在串联电路中，当只有其中一个电阻的阻值变大时，电路的总电阻将 （填“变大”或“变小”），总电流将 （填“变大”或“变小”）；在并联电路中，当只有其中一个电阻的阻值变大时，它的总电阻也将 （填“变大”或“变小”），总电流将 （填“变大”或“变小”）。
例1：在如图所示电路中，电源电压不变。当闭合开关后，滑动变阻器的滑动片P向右移动时（ ）
A．电压表示数变大，灯变暗
B．电压表示数变小，灯变亮
C．电流表示数变小，灯变亮
D．电流表示数不变，灯变暗
例2． 如图，当滑片P向右移动时，电流表A1 ，电流表A2 ，电压表V （变大、变小、不变）
类型一：滑动变阻器类
1. 如图所示的电路中，电源两端的电压保持不变。闭合开关后，将滑动变阻器的滑片向右移动的过程中，下列说法正确的是( )
A. 电流表A的示数变小，电压表V1的示数变大
B. 电流表A的示数变小，电压表V2的示数变大
C. 电流表A的示数变大，电压表V1的示数变小
D. 电流表A的示数变大，电压表V2的示数变小

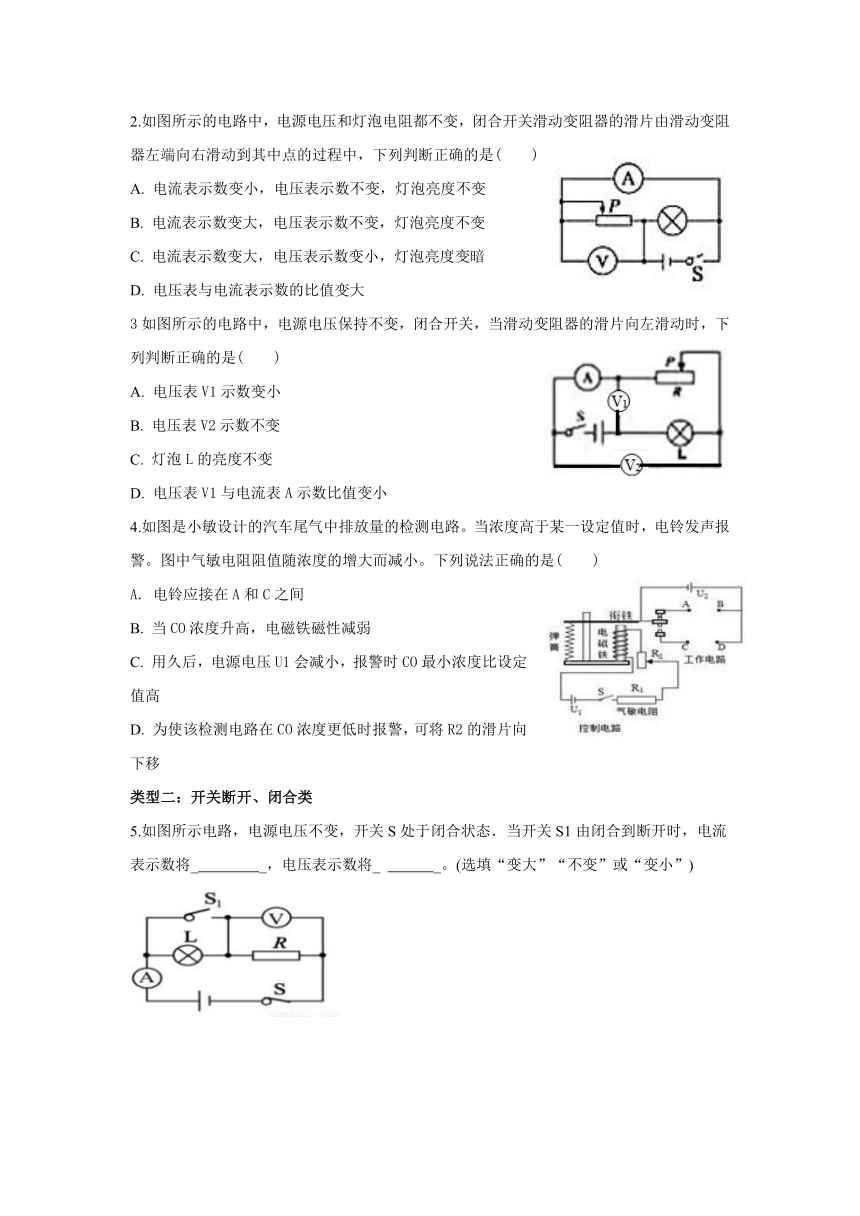

2.如图所示的电路中，电源电压和灯泡电阻都不变，闭合开关滑动变阻器的滑片由滑动变阻器左端向右滑动到其中点的过程中，下列判断正确的是( )
A. 电流表示数变小，电压表示数不变，灯泡亮度不变
B. 电流表示数变大，电压表示数不变，灯泡亮度不变
C. 电流表示数变大，电压表示数变小，灯泡亮度变暗
D. 电压表与电流表示数的比值变大
3如图所示的电路中，电源电压保持不变，闭合开关，当滑动变阻器的滑片向左滑动时，下列判断正确的是( )
A. 电压表V1示数变小
B. 电压表V2示数不变
C. 灯泡L的亮度不变
D. 电压表V1与电流表A示数比值变小
4.如图是小敏设计的汽车尾气中排放量的检测电路。当浓度高于某一设定值时，电铃发声报警。图中气敏电阻阻值随浓度的增大而减小。下列说法正确的是( )
A. 电铃应接在A和C之间
B. 当CO浓度升高，电磁铁磁性减弱
C. 用久后，电源电压U1会减小，报警时CO最小浓度比设定值高
D. 为使该检测电路在CO浓度更低时报警，可将R2的滑片向下移
类型二：开关断开、闭合类
5.如图所示电路，电源电压不变，开关S处于闭合状态．当开关S1由闭合到断开时，电流表示数将_ _，电压表示数将_ _。(选填“变大”“不变”或“变小”)
6、如图所示，电源电压保持不变。只闭合开关S1，电流表和电压表均有示数，若再闭合开关S2，则下列说法正确的是（）
电流表示数变大，电压表示数变小
B. 电流表示数变小，电压表示数不变
C. 电压表示数与电流表示数的比值变小
D. 电压表示数与电流表示数的比值不变
7.如图所示，电源电压恒定。当开关S1、S2闭合，甲、乙两表为电压表时，两表示数之比U甲：U乙==4：1；当开关S1闭合、S2断开，若甲、乙两表均为电流表时，两表的示数之比为( )
A：4:3 B：3:2
C：3:4 D：3:1
3、实际应用类
8.如图所示是检测河水流速变化的装置原理图。机翼状的探头始终浸没在水中，通过连杆带动滑动变阻器的滑片P上下移动。电源电压保持不变，电流表量程为0-0.6A，电压表量程为0-3V，定值电阻R1的阻值为5Ω，滑动变阻器R2的规格为“20Ω1A”。闭合开关，随着水流速度的改变，下列说法正确的是
A. 电压表示数变大，表示水流速度增大
B. 电流表示数变小，表示水流速度增大
C. 滑动变阻器允许接入电路的阻值范围为2.5Ω-20Ω
D. 电路消耗总功率的变化范围为1.35W-2.7W
9.如图所示，是创新小组设计的汽车油量显示仪的电路原理图，其中电源电压恒为6V，定值电阻为5Ω，油量表实质量程是的电压表0-3V。为压敏电阻，其阻值与油箱中油量的关系如下表所示。下列说法正确的是
A. 油箱油量增多时，压敏电阻的阻值变大
B. 电压表示数为3V时，油箱中的油量为50L
C. 油箱中的油量为20L时，两端的电压为1.5V
D. 油箱中油量减少时，电路消耗电能的总功率变大
10小伟为了监测家人体重，设计了一个简易体重计，电路如图甲所示。已知：电源电压6V；定值电阻6Ω；R为压敏电阻，其阻值与所受到的压力关系如图乙所示；电压表量程为0-3V，改装后用于显示被测人体重，分析题中信息可以得出踏板重力不计
A. 体重越大，电压表示数越小 B. 电压表刻度处应标为500N
C. 该电路消耗的最小功率为3W D. 该体重计能测量的最大体重为600N
