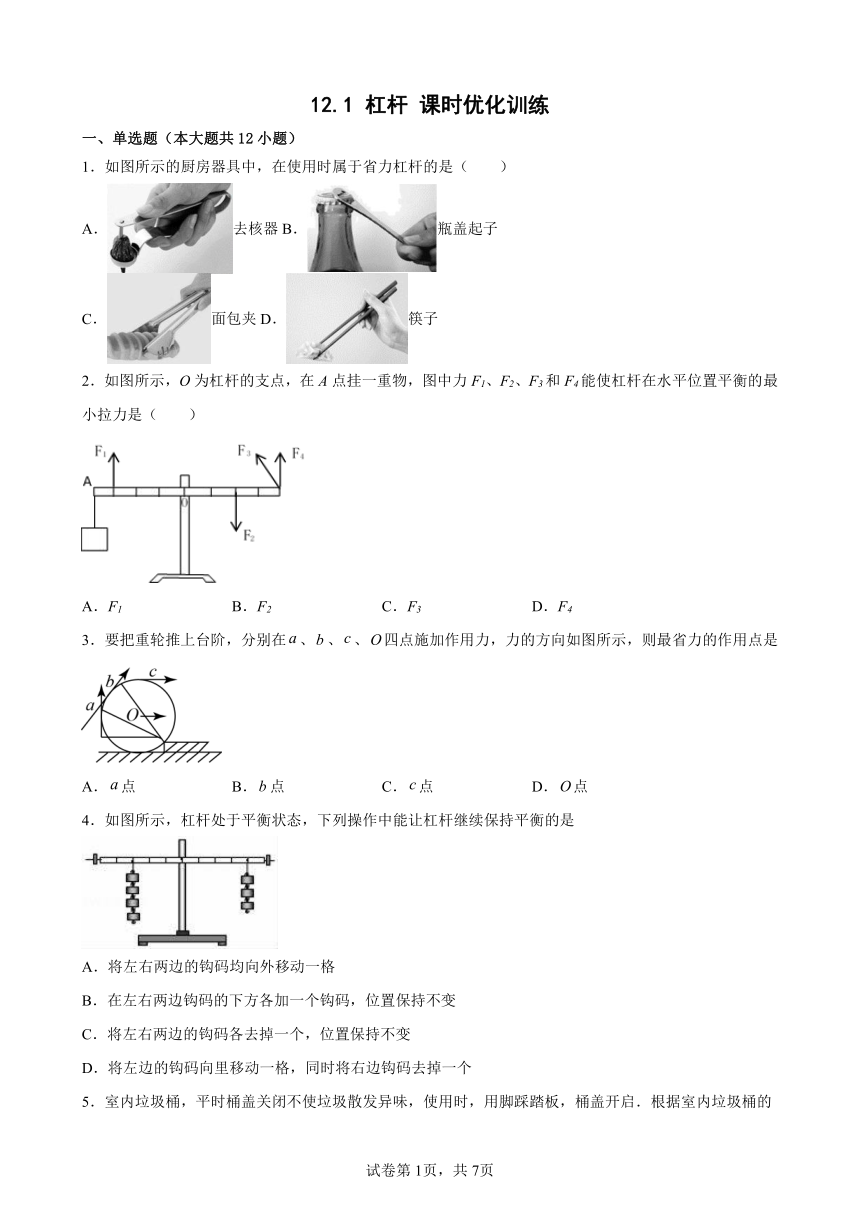

12.1 杠杆 课时优化训练
一、单选题（本大题共12小题）
1．如图所示的厨房器具中，在使用时属于省力杠杆的是（ ）
A．去核器B．瓶盖起子
C．面包夹D．筷子
2．如图所示，O为杠杆的支点，在A点挂一重物，图中力F1、F2、F3和F4能使杠杆在水平位置平衡的最小拉力是（ ）
A．F1 B．F2 C．F3 D．F4
3．要把重轮推上台阶，分别在、、、四点施加作用力，力的方向如图所示，则最省力的作用点是
A．点 B．点 C．点 D．点
4．如图所示，杠杆处于平衡状态，下列操作中能让杠杆继续保持平衡的是
A．将左右两边的钩码均向外移动一格
B．在左右两边钩码的下方各加一个钩码，位置保持不变
C．将左右两边的钩码各去掉一个，位置保持不变
D．将左边的钩码向里移动一格，同时将右边钩码去掉一个

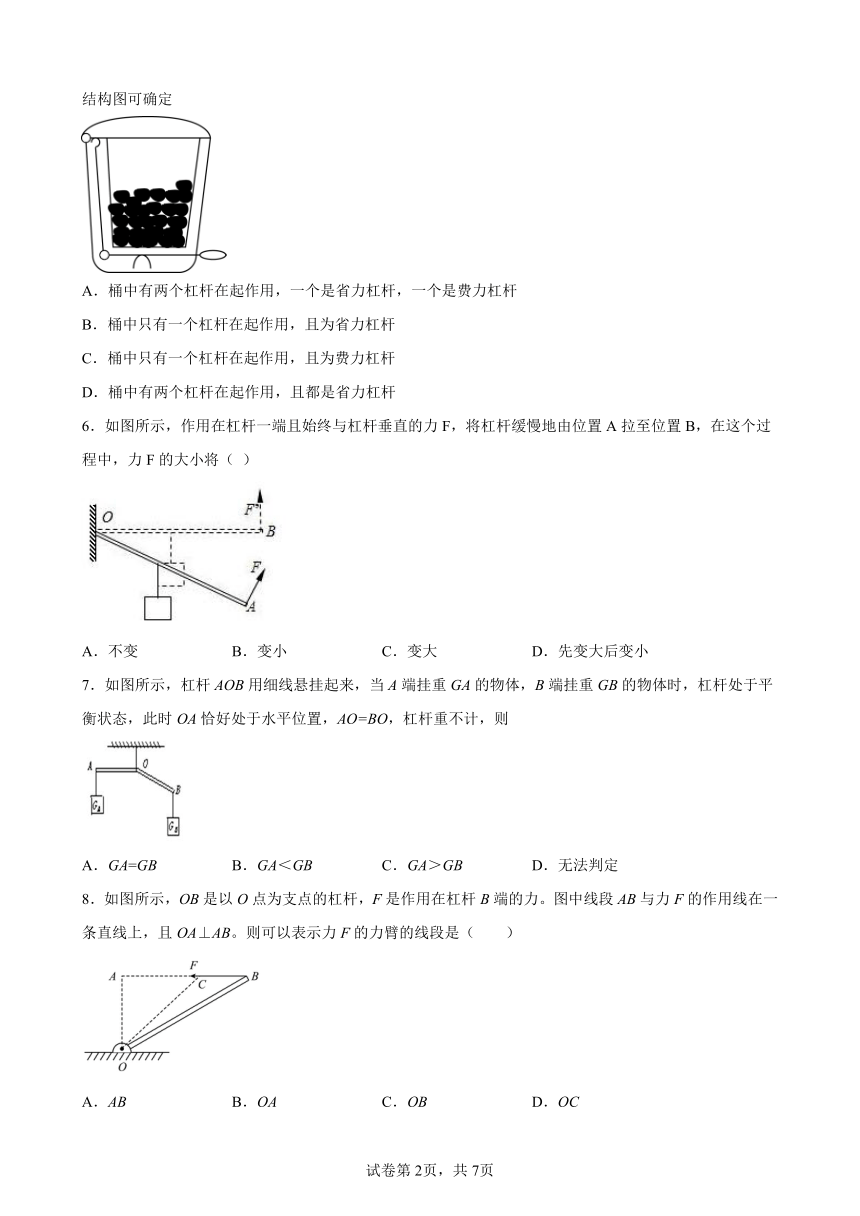

5．室内垃圾桶，平时桶盖关闭不使垃圾散发异味，使用时，用脚踩踏板，桶盖开启．根据室内垃圾桶的结构图可确定
A．桶中有两个杠杆在起作用，一个是省力杠杆，一个是费力杠杆
B．桶中只有一个杠杆在起作用，且为省力杠杆
C．桶中只有一个杠杆在起作用，且为费力杠杆
D．桶中有两个杠杆在起作用，且都是省力杠杆
6．如图所示，作用在杠杆一端且始终与杠杆垂直的力F，将杠杆缓慢地由位置A拉至位置B，在这个过程中，力F的大小将（ ）
A．不变 B．变小 C．变大 D．先变大后变小
7．如图所示，杠杆AOB用细线悬挂起来，当A端挂重GA的物体，B端挂重GB的物体时，杠杆处于平衡状态，此时OA恰好处于水平位置，AO=BO，杠杆重不计，则
A．GA=GB B．GA＜GB C．GA＞GB D．无法判定
8．如图所示，OB是以O点为支点的杠杆，F是作用在杠杆B端的力。图中线段AB与力F的作用线在一条直线上，且OA⊥AB。则可以表示力F的力臂的线段是（ ）
A．AB B．OA C．OB D．OC

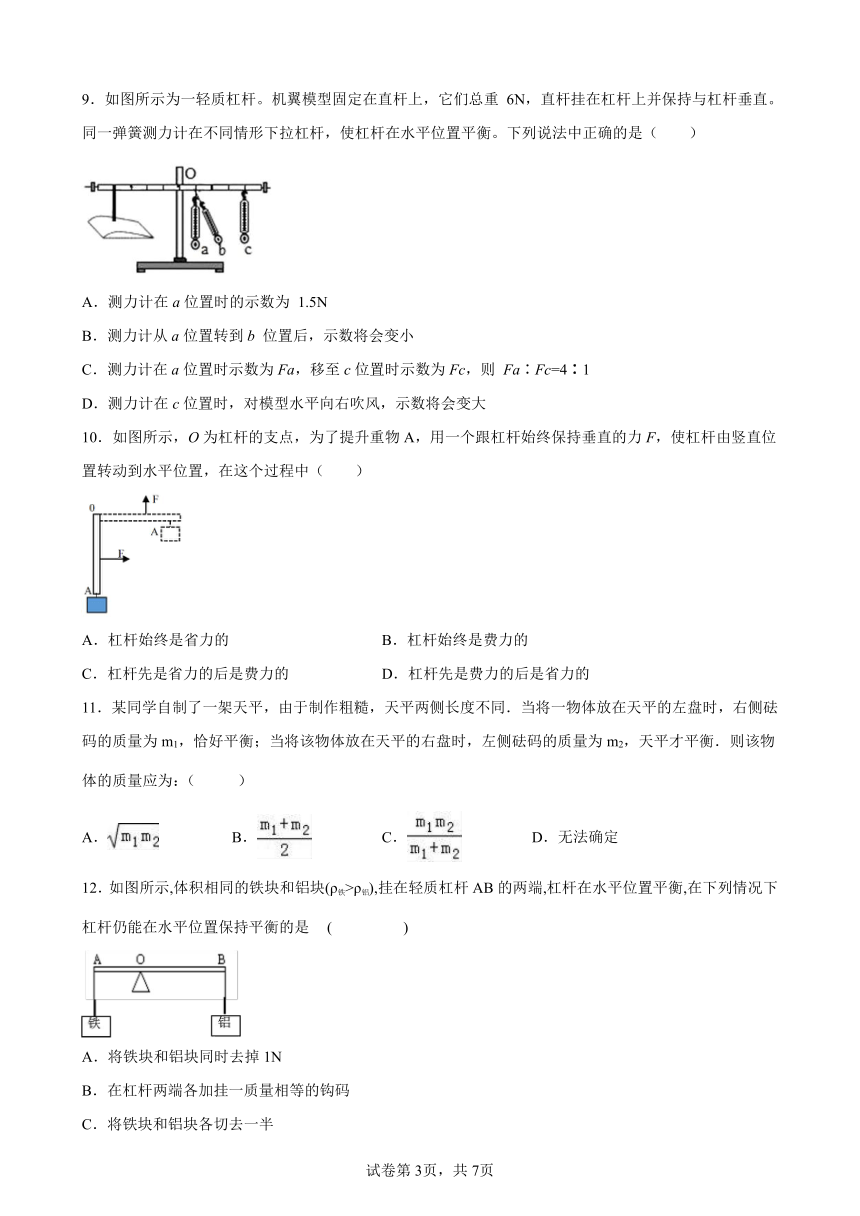

9．如图所示为一轻质杠杆。机翼模型固定在直杆上，它们总重 6N，直杆挂在杠杆上并保持与杠杆垂直。同一弹簧测力计在不同情形下拉杠杆，使杠杆在水平位置平衡。下列说法中正确的是（ ）
A．测力计在a位置时的示数为 1.5N
B．测力计从a位置转到b 位置后，示数将会变小
C．测力计在a位置时示数为Fa，移至c位置时示数为Fc，则 Fa∶Fc=4∶1
D．测力计在c位置时，对模型水平向右吹风，示数将会变大
10．如图所示，O为杠杆的支点，为了提升重物A，用一个跟杠杆始终保持垂直的力F，使杠杆由竖直位置转动到水平位置，在这个过程中（ ）
A．杠杆始终是省力的 B．杠杆始终是费力的
C．杠杆先是省力的后是费力的 D．杠杆先是费力的后是省力的
11．某同学自制了一架天平，由于制作粗糙，天平两侧长度不同．当将一物体放在天平的左盘时，右侧砝码的质量为m1，恰好平衡；当将该物体放在天平的右盘时，左侧砝码的质量为m2，天平才平衡．则该物体的质量应为：（ ）
A． B． C． D．无法确定
12．如图所示,体积相同的铁块和铝块(ρ铁>ρ铝),挂在轻质杠杆AB的两端,杠杆在水平位置平衡,在下列情况下杠杆仍能在水平位置保持平衡的是 ( )
A．将铁块和铝块同时去掉1N
B．在杠杆两端各加挂一质量相等的钩码
C．将铁块和铝块各切去一半
D．将铁块和铝块同时向支点移动一段相同的距离
二、填空题（本大题共5小题）

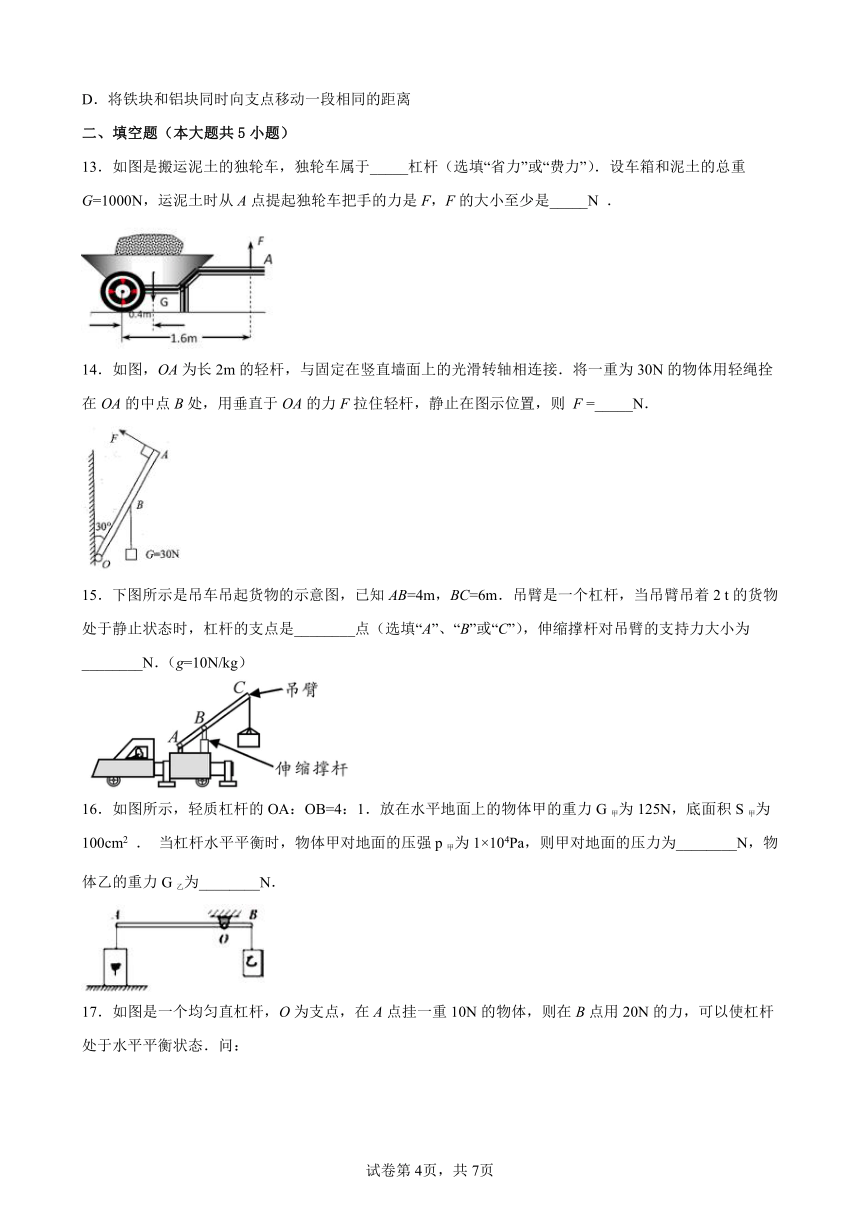

13．如图是搬运泥土的独轮车，独轮车属于_____杠杆（选填“省力”或“费力”）．设车箱和泥土的总重G=1000N，运泥土时从A点提起独轮车把手的力是F，F的大小至少是_____N ．
14．如图，OA为长2m的轻杆，与固定在竖直墙面上的光滑转轴相连接．将一重为30N的物体用轻绳拴在OA的中点B处，用垂直于OA的力F拉住轻杆，静止在图示位置，则 F =_____N．
15．下图所示是吊车吊起货物的示意图，已知AB=4m，BC=6m．吊臂是一个杠杆，当吊臂吊着2 t的货物处于静止状态时，杠杆的支点是________点（选填“A”、“B”或“C”），伸缩撑杆对吊臂的支持力大小为________N．（g=10N/kg）
16．如图所示，轻质杠杆的OA：OB=4：1．放在水平地面上的物体甲的重力G甲为125N，底面积S甲为100cm2 ． 当杠杆水平平衡时，物体甲对地面的压强p甲为1×104Pa，则甲对地面的压力为________N，物体乙的重力G乙为________N．
17．如图是一个均匀直杠杆，O为支点，在A点挂一重10N的物体，则在B点用20N的力，可以使杠杆处于水平平衡状态．问：
（1）若在C点仍用20N竖直向下的力，杠杆能否平衡 _____________（图中每个格距离相等）
（2））若在C点用20N的力，方向不限，讨论杠杆是否可能平衡 ____________
三、作图题（本大题共2小题）
18．在图中分别画出杠杆处于平衡状态时F1和F2的力臂l1和l2。
19．如图所示的曲棒ABC可绕A点的转轴转动，请画出要使曲棒ABC在图中位置保持平衡时，所需的最小力的示意图。
四、实验题（本大题共2小题）
20．在“探究杠杆平衡条件”的实验中，所用的器材有：每格长度等距的杠杆、支架、弹簧测力计、刻度尺、细线，重力均为0.5N的钩码若干个。
（1）杠杆安装好后处于如图甲所示的静止状态，此时的杠杆是否平衡？______（选填“是”或“否”）；为使杠杆在水平位置平衡，应将杠杆左端螺母向______边移动（选填“左”或“右”）；
（2）如图乙所示，杠杆处于水平平衡状态．若将杠杆的两侧钩码都向支点移动一格，那么杠杆的______（选填“左”或“右”）端下沉；
（3）若将右侧的钩码换成弹簧测力计进行实验，依次将弹簧测力计挂在从1到5的位置竖直向下施加拉力，始终保持杠杆在水平位置平衡，如图丙所示。按1到5的顺序，弹簧测力计的示数会逐渐______（选填“变小”、“不变”或“变大”）；下列图像能正确表示整个过程中弹簧测力计对杠杆的拉力F与其力臂l大小变化关系的是______；
（4）如图丁所示，弹簧测力计竖直向上拉杠杆，当钩码悬挂在杠杆上______（选填“A”、“B”、“C”或“D”）点时，杠杆在图示的位置处于平衡状态，且弹簧测力计的示数最小。
21．如图所示，这是“探究杠杆的平衡条件”的实验装置，每个钩码重为0.5N（钩码个数若干）。
（1）将该装置置于水平桌面上，静止时处于如图甲所示状态。应将平衡螺母向 _____（选填“左”或“右”）移，使杠杆在水平位置平衡，这样做的好处是便于直接测量_____。
（2）如图乙中杠杆恰好处于水平平衡，若在A、B两点下方各再挂一个相同的钩码，杠杆将 _____（选填“左端下沉”、“右端下沉”或“保持水平平衡”）。
（3）在如图乙实验的基础上通过改变钩码数量及移动钩码悬挂的位置进行多次实验，其目的是 _____（选填“减小误差”或“寻找普遍规律”），通过分析实验中的数据可得出杠杆的平衡条件是 _____（用式子表示）。
（4）如图丙中杠杆每个小格长度均为5cm，在C点竖直悬挂4个钩码，当在D点用如图丙所示动力F拉杠杆。要使杠杆在水平位置平衡，此时动力臂为 _____m，动力F为 _____N。
五、计算题（本大题共3小题）
22．疫情期间，大壮同学自制了如图所示的健身器材，坚持锻炼身体。用细绳系在轻杆的O点将轻杆悬挂起来，在杆的A端悬挂质量m1=10kg的重物，在B端竖直向下缓慢拉动轻杆至水平位置。已知AO长1.5m，OB长0.5m，大壮质量m2=56kg，g取10N/kg，求此时：
(1)大壮对杆的拉力大小；
(2)地面对大壮的支持力大小。
23．如图所示，轻质杠杆 AD放在钢制水平凹槽 BC中，杠杆 AD能以 B点或 C点为支点在水平面内转动。AB=2BC=2CD=0.4m， D端挂有一重物，现在A点施加一个竖直向下力 F， 使得杠杆保持水平平衡。求：
①重物为 10 牛，能保持杠杆水平平衡的最大力 F 。
②若重物为 6 牛，能保持杠杆水平平衡的最小值 F。
③若施加在杠杆上的力 F 在某一范围内变化，能使得杠杆保持水平平衡，且这个范围内的力最大变化量， 求重物的重力 G。
24．如图所示，质量不计的光滑木板AB长1.6m, 可绕固定点O转动，离O点0.4m的B端挂一重物G，板的A端用一根与水平地面成30°夹角的细绳拉住，木板在水平位置平衡时绳的拉力是8N.然后在O点的正上方放一质量为0.5 kg的小球，若小球以20cm /s的速度由O点沿木板向A端匀速运动，问小球至少运动多长时间细绳的拉力减小到零.( 取g=10N/kg, 绳的重力不计)
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．B
2．A
3．B
4．D
5．A
6．C
7．B
8．C
9．A
10．B
11．A
12．C
13． 省力 250
14．7.5N
15． A 5×104
16． 100 100
17． 不能平衡 可能平衡
18．
19．
20． 是 左 右 变小 A B
21． 左 力臂 右端下沉 寻找普遍规律 F1l1＝F2l2 0.1 2
22．(1) 300N；(2) 260N
23．①10N；②2N；③18N
24．4.8s
答案第1页，共2页
答案第1页，共2页
