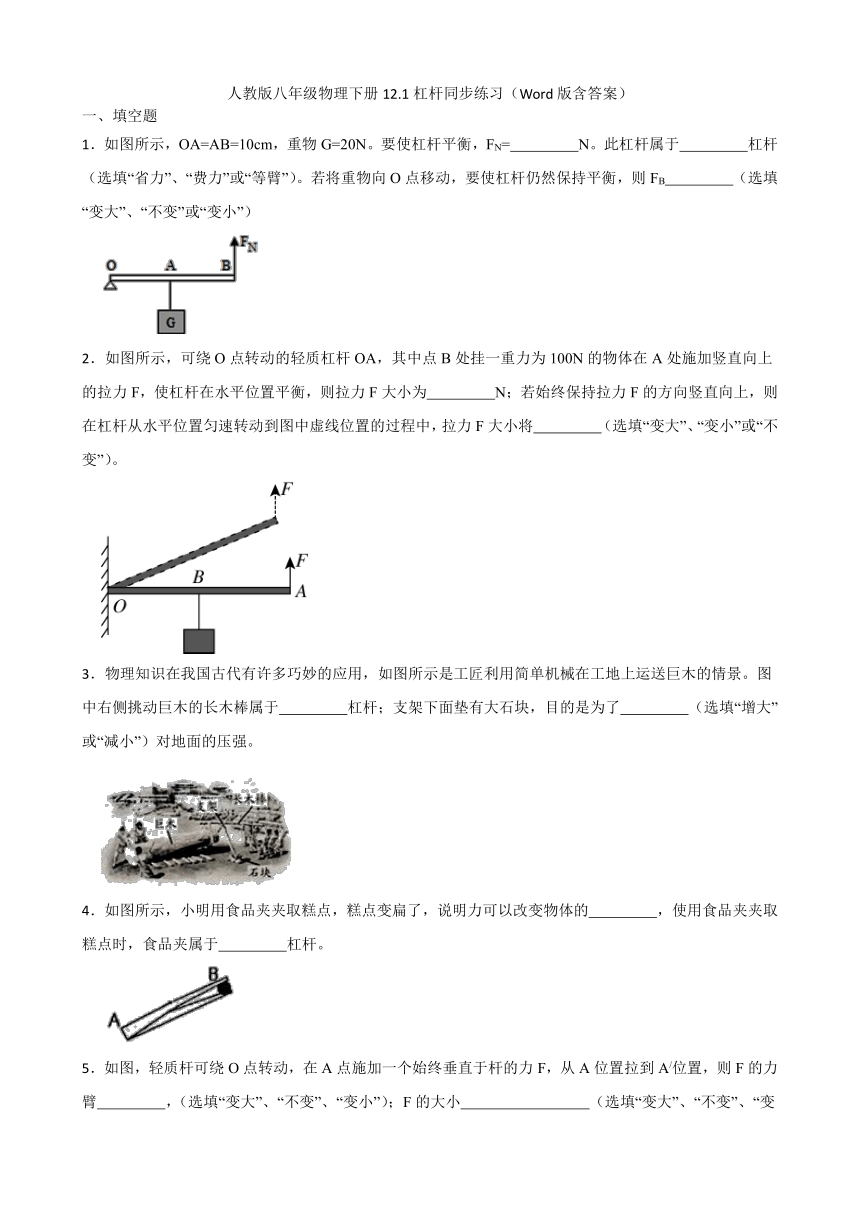

人教版八年级物理下册12.1杠杆同步练习（Word版含答案）
一、填空题
1．如图所示，OA=AB=10cm，重物G=20N。要使杠杆平衡，FN= N。此杠杆属于 杠杆（选填“省力”、“费力”或“等臂”）。若将重物向O点移动，要使杠杆仍然保持平衡，则FB （选填“变大”、“不变”或“变小”）
2．如图所示，可绕O点转动的轻质杠杆OA，其中点B处挂一重力为100N的物体在A处施加竖直向上的拉力F，使杠杆在水平位置平衡，则拉力F大小为 N；若始终保持拉力F的方向竖直向上，则在杠杆从水平位置匀速转动到图中虚线位置的过程中，拉力F大小将 （选填“变大”、“变小”或“不变”）。
3．物理知识在我国古代有许多巧妙的应用，如图所示是工匠利用简单机械在工地上运送巨木的情景。图中右侧挑动巨木的长木棒属于 杠杆；支架下面垫有大石块，目的是为了 （选填“增大”或“减小”）对地面的压强。
4．如图所示，小明用食品夹夹取糕点，糕点变扁了，说明力可以改变物体的 ，使用食品夹夹取糕点时，食品夹属于 杠杆。

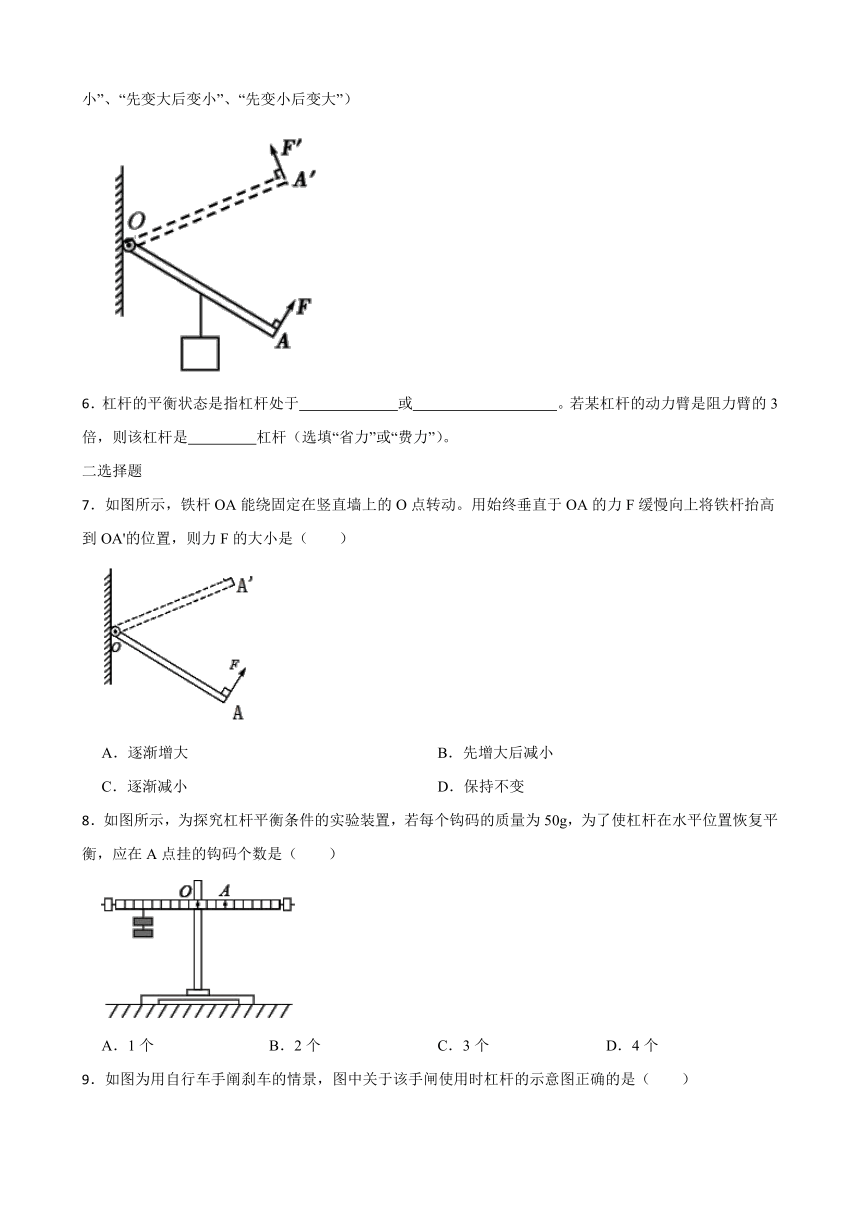

5．如图，轻质杆可绕O点转动，在A点施加一个始终垂直于杆的力F，从A位置拉到A/位置，则F的力臂 ，（选填“变大”、“不变”、“变小”）；F的大小 （选填“变大”、“不变”、“变小”、“先变大后变小”、“先变小后变大”）
6．杠杆的平衡状态是指杠杆处于 或 。若某杠杆的动力臂是阻力臂的3倍，则该杠杆是 杠杆（选填“省力”或“费力”）。
二选择题
7．如图所示，铁杆OA能绕固定在竖直墙上的O点转动。用始终垂直于OA的力F缓慢向上将铁杆抬高到OA'的位置，则力F的大小是（ ）
A．逐渐增大 B．先增大后减小
C．逐渐减小 D．保持不变
8．如图所示，为探究杠杆平衡条件的实验装置，若每个钩码的质量为50g，为了使杠杆在水平位置恢复平衡，应在A点挂的钩码个数是（ ）
A．1个 B．2个 C．3个 D．4个

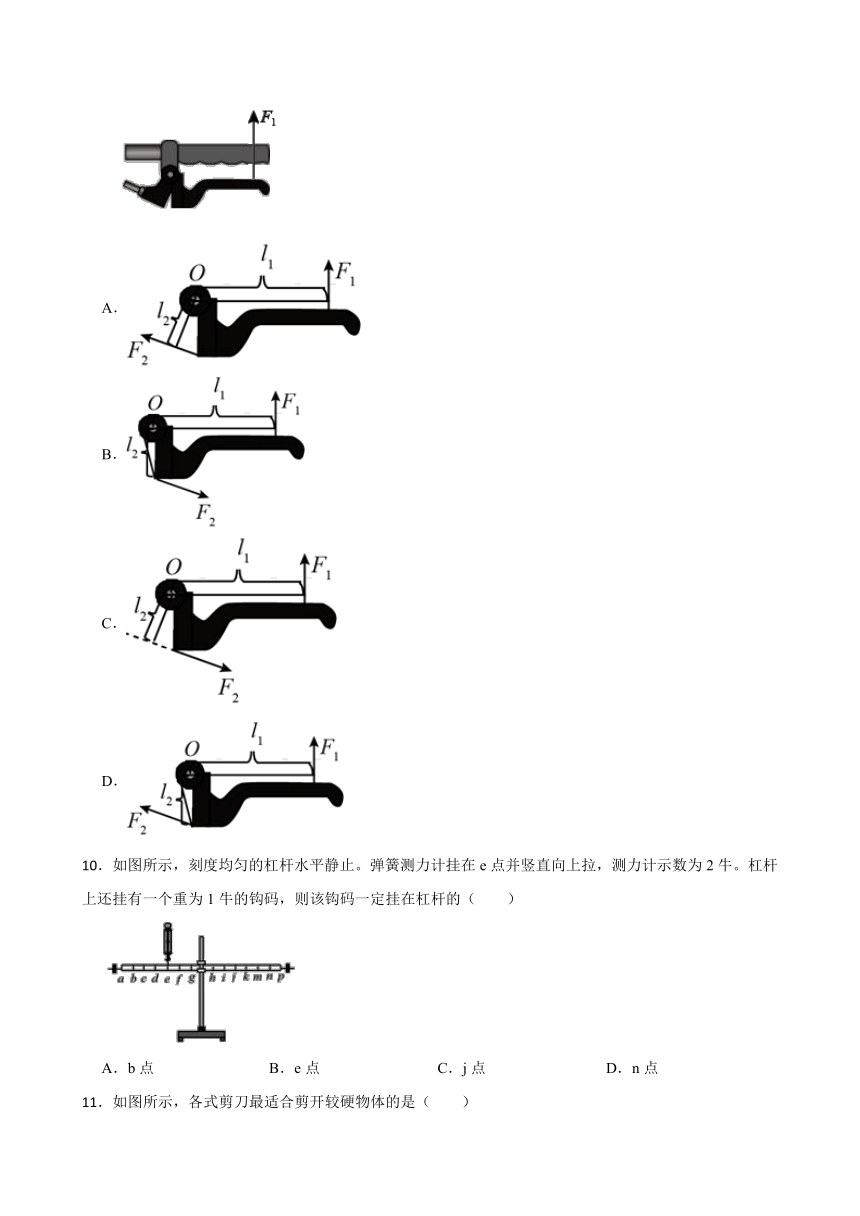

9．如图为用自行车手阐刹车的情景，图中关于该手闸使用时杠杆的示意图正确的是（ ）
A．
B．
C．
D．
10．如图所示，刻度均匀的杠杆水平静止。弹簧测力计挂在e点并竖直向上拉，测力计示数为2牛。杠杆上还挂有一个重为1牛的钩码，则该钩码一定挂在杠杆的（ ）
A．b点 B．e点 C．j点 D．n点
11．如图所示，各式剪刀最适合剪开较硬物体的是（ ）
A． B．
C． D．
12．如图所示，工人用撬棍撬石头时，小石块的位置不变，手放在撬棍最左端，垂直于撬棍向下压比竖直向下压更省力。根据这一现象大家提出了下列科学问题，其中最有探究价值且易于探究的是（ ）
A．为什么手垂直于撬棍向下压比竖直向下压更省力？
B．杠杆平衡时，动力、动力臂、阻力、阻力臂有什么关系？
C．当动力和动力臂一定时，阻力和阻力臂有什么关系？
D．当阻力和阻力臂一定时，动力和动力臂有什么关系？
13．如图所示为生活中常见的剪刀，当用它来剪断同种较硬的纸板时，在手的位置和用力方 向相同的情况下，我们应当让硬纸板尽量靠近剪刀轴，以达到省力的目的。针对这一现象， 小君和同学们提出下列四个问题，其中最有探究价值且易于探究的科学问题是（ ）
A．使用剪刀时，是否省力与哪些因素有关？
B．使用剪刀时，如何可以使动力更小一些？
C．阻力和动力臂相同，动力与阻力臂有什么关系？
D．阻力和阻力臂相同，动力与动力臂有什么关系？
三、画图题
14．如图，是一个电热水壶的简易图，B为重心，用力作用在壶盖上A点时，可将壶盖打开，请在A点画出所需最小力F（O为支点，请保留作图痕迹）及水壶所受的重力的示意图。
15．如下所示，装有物品的旅行箱整体可视为杠杆，O为支点，B为重心，A为拉杆的端点。拉杆旅行箱在图示位置静止，画出在A点的最小拉力F及它的力臂l。
四、实验探究题
16．在“探究杠杆的平衡条件”实验中：
（1）为使图甲中杠杆在水平位置平衡，需将两端平衡螺母向 （选填“左”或“右”）端调节；
（2）图乙中，在已调平的杠杆A处挂两个钩码，则在B处需挂 个钩码时，杠杆才能继续保持在水平位置平衡；
（3）将图丙中弹簧测力计向右逐渐倾斜时，其示数将 （选填“变大”、“变小”或“不变”）；
（4）实验中保持钩码个数及位置不变，多次收集数据并在坐标系中绘制出动力臂L1与动力F1的关系图象，由图象可知：当F1=0.5N时，L1= cm；
（5）根据杠杆平衡的条件分析图丁可知：A端胡萝卜相比B端胡萝卜 。（选填“更重些”、“一样重”或“更轻些”）
五、计算题
17．某工地在冬季水利建设中设计了一个提起重物的机械，其中的一部分结构如图所示，OA是一个均匀钢管，每米长度所受重力为30 N，O是转动轴；重物的质量m为150 kg，挂在B处，OB=1 m；拉力F作用在A点，竖直向上．为维持平衡，钢管OA为多长时所用的拉力最小？这个最小拉力是多少？ (g取10 N/kg)
答案
1.10；省力；变小
2.50；不变
3.省力；减小
4.形状；费力
5.不变；先变大后变小
6.静止不动；绕支点匀速转动；省力
7.B
8.D
9.A
10.A
11.B
12.D
13.C
14.解：如图所示：
15.解：如图所示：
16.（1）左
（2）4
（3）变大
（4）30
（5）更重些
17.解：由题意可知，杠杆的动力为F，动力臂为OA，阻力分别是重物G物和钢管的重力G钢管，阻力臂分别是OB和 OA，重物的重力G重=m重g=150kg×10N/kg=1500N
钢管的重力G钢管=30N×OA
由杠杆平衡条件F1L1=F2L2
可得F OA=G物 OB+G钢管 OA
则F OA=1500N×1m+30N×OA× OA
得：F OA=1500+15×（OA）2
移项得15×（OA）2-F×OA+1500=0
由于钢管的长度OA是确定的只有一个，所以该方程只能取一个解，因此应该让根的判别式b2-4ac等于0，
则F2-4×15×1500=0
则F2-9000=0
得F=300N
将F=300N代入方程15×（OA）2-F×OA+1500=0
解得 OA=10m
