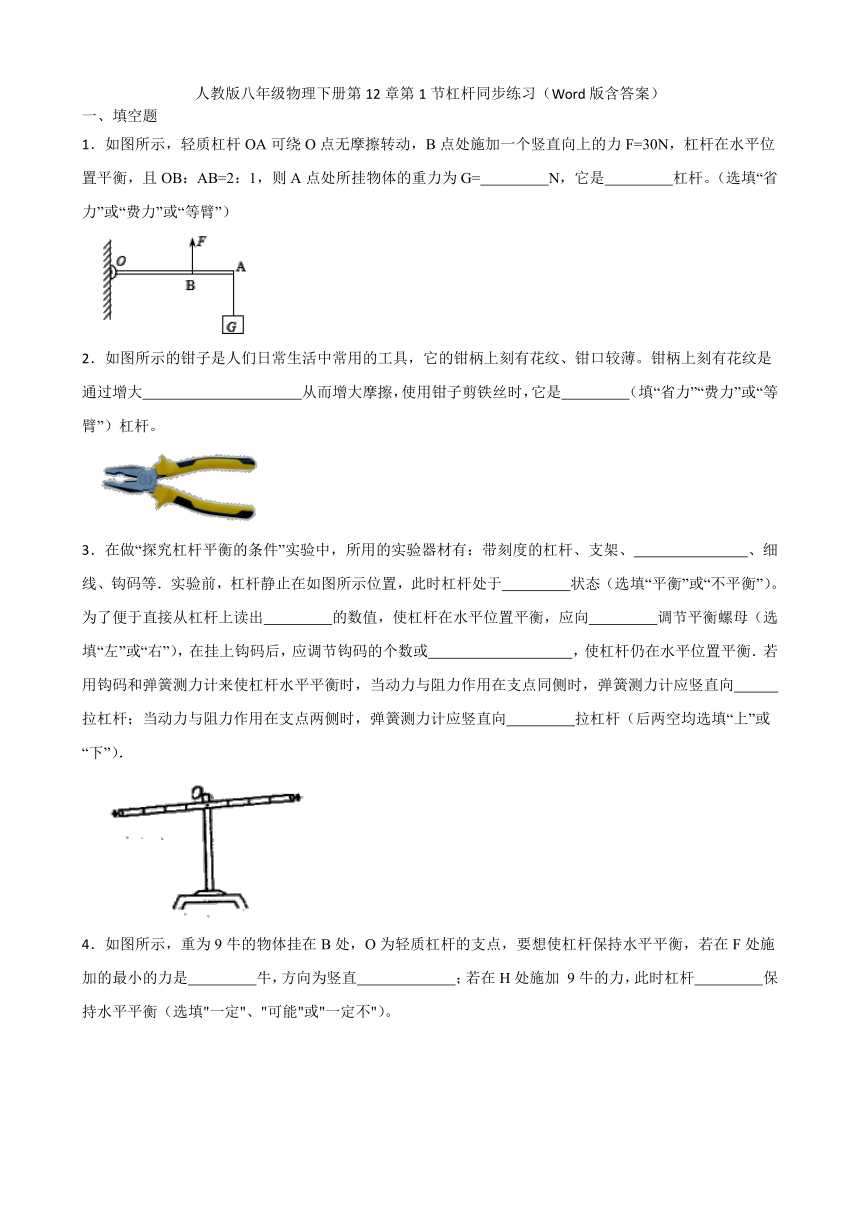

人教版八年级物理下册第12章第1节杠杆同步练习（Word版含答案）
一、填空题
1．如图所示，轻质杠杆OA可绕O点无摩擦转动，B点处施加一个竖直向上的力F=30N，杠杆在水平位置平衡，且OB：AB=2：1，则A点处所挂物体的重力为G= N，它是 杠杆。（选填“省力”或“费力”或“等臂”）
2．如图所示的钳子是人们日常生活中常用的工具，它的钳柄上刻有花纹、钳口较薄。钳柄上刻有花纹是通过增大 从而增大摩擦，使用钳子剪铁丝时，它是 （填“省力”“费力”或“等臂”）杠杆。
3．在做“探究杠杆平衡的条件”实验中，所用的实验器材有：带刻度的杠杆、支架、 、细线、钩码等．实验前，杠杆静止在如图所示位置，此时杠杆处于 状态（选填“平衡”或“不平衡”）。为了便于直接从杠杆上读出 的数值，使杠杆在水平位置平衡，应向 调节平衡螺母（选填“左”或“右”），在挂上钩码后，应调节钩码的个数或 ，使杠杆仍在水平位置平衡．若用钩码和弹簧测力计来使杠杆水平平衡时，当动力与阻力作用在支点同侧时，弹簧测力计应竖直向 拉杠杆；当动力与阻力作用在支点两侧时，弹簧测力计应竖直向 拉杠杆（后两空均选填“上”或“下”）．

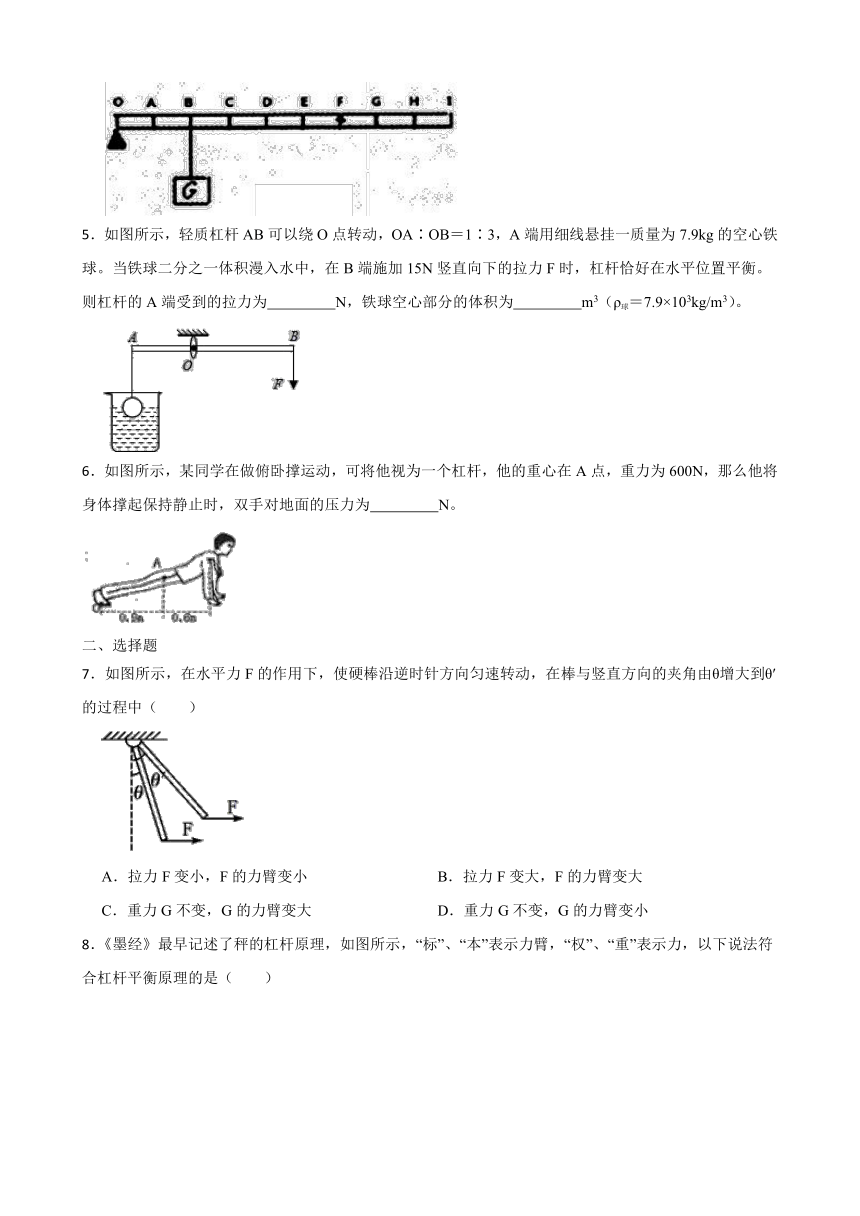

4．如图所示，重为9牛的物体挂在B处，O为轻质杠杆的支点，要想使杠杆保持水平平衡，若在F处施加的最小的力是 牛，方向为竖直 ；若在H处施加 9牛的力，此时杠杆 保持水平平衡（选填"一定"、"可能"或"一定不"）。
5．如图所示，轻质杠杆AB可以绕O点转动，OA∶OB＝1∶3，A端用细线悬挂一质量为7.9kg的空心铁球。当铁球二分之一体积漫入水中，在B端施加15N竖直向下的拉力F时，杠杆恰好在水平位置平衡。则杠杆的A端受到的拉力为 N，铁球空心部分的体积为 m3（ρ球＝7.9×103kg/m3）。
6．如图所示，某同学在做俯卧撑运动，可将他视为一个杠杆，他的重心在A点，重力为600N，那么他将身体撑起保持静止时，双手对地面的压力为 N。
二、选择题
7．如图所示，在水平力F的作用下，使硬棒沿逆时针方向匀速转动，在棒与竖直方向的夹角由θ增大到θ′的过程中（ ）
A．拉力F变小，F的力臂变小 B．拉力F变大，F的力臂变大
C．重力G不变，G的力臂变大 D．重力G不变，G的力臂变小

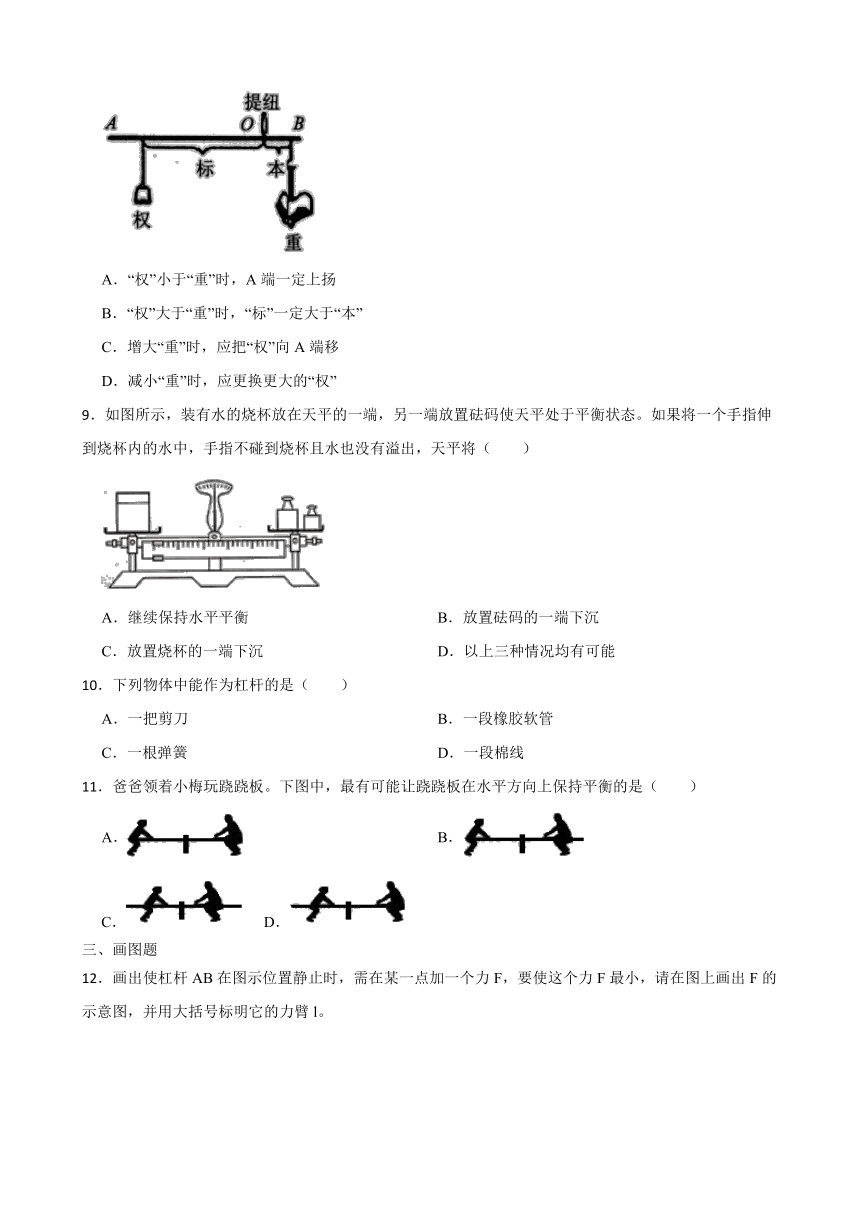

8．《墨经》最早记述了秤的杠杆原理，如图所示，“标”、“本”表示力臂，“权”、“重”表示力，以下说法符合杠杆平衡原理的是（ ）
A．“权”小于“重”时，A端一定上扬
B．“权”大于“重”时，“标”一定大于“本”
C．增大“重”时，应把“权”向A端移
D．减小“重”时，应更换更大的“权”
9．如图所示，装有水的烧杯放在天平的一端，另一端放置砝码使天平处于平衡状态。如果将一个手指伸到烧杯内的水中，手指不碰到烧杯且水也没有溢出，天平将（ ）
A．继续保持水平平衡 B．放置砝码的一端下沉
C．放置烧杯的一端下沉 D．以上三种情况均有可能
10．下列物体中能作为杠杆的是（ ）
A．一把剪刀 B．一段橡胶软管
C．一根弹簧 D．一段棉线
11．爸爸领着小梅玩跷跷板。下图中，最有可能让跷跷板在水平方向上保持平衡的是（ ）
A． B．
C． D．
三、画图题
12．画出使杠杆AB在图示位置静止时，需在某一点加一个力F，要使这个力F最小，请在图上画出F的示意图，并用大括号标明它的力臂l。
13．
如图所示的曲棒ABC可绕A点的转轴转动，请画出要使曲棒ABC在图中位置保持平衡时所需最小力的示意图．
四、实验探究题
14．“探究杠杆平衡条件”的实验中，每个钩码重0.5N。
（1）如图甲，把质量分布均匀的杠杆中点O作为支点，其目的是消除 对实验的影响；实验前应先调节杠杆在水平位置平衡，目的是便于 。
（2）实验小组经过多次实验，记录每次杠杆水平位置平衡时的数据如下表。
物理量 实验次数 动力F1/N 动力臂l1/cm 阻力F2/N 阻力臂l2/cm
1 1 15 1 15
2 1.5 8 1 12
3 2 3 1.5 4
分析表中数据得到杠杆的平衡条件为： 。
（3）图乙中杠杆恰好处于水平位置平衡，若在A处下方再挂一个相同的钩码，为使杠杆保持水平平衡，需将挂在B处的钩码向右移动 格。
（4）如图丙，小明取下B处钩码，改用弹簧测力计钩在C处，使杠杆再次在水平位置平衡，弹簧测力计示数 1N（选填“大于”、“小于”或“等于”）；如果弹簧测力计竖直向上拉，则它是 杠杆（选填“省力”、“费力”或“等臂”）。
五、综合计算题
15．如图所示，一根足够长的轻质杠杆水平支在支架上，将边长为5cm的正方体G1通过轻质细绳系于正上方杠杆的A点，物体G2重为40N，将G2放在B点时，G1 对地面的压强为2×104Pa，已知OA=0.2m，OB = 0.1m，问：
（1）此时细绳作用于A的拉力是多大？
（2）正方体G1的重力是多少？
（3）现用F=5N的水平拉力使G2以0.05m/s的速度从B点向右匀速直线运动，经过多少秒时间，可使G1对地面的压力恰好为零？
16．如图所示，均匀木棒AB长为1m，水平放置在O、O' 两个支点上，已知AO、O'B的长均为0.25 m，若把B端竖直向上稍微抬起一点距离，至少要用力20N。求：
（1）木棒自重多少？
（2）把B端竖直向下稍微压下一点距离需要多大的力？
答案
1.20；费力
2.接触面的粗糙程度；省力
3.弹簧测力计；平衡；力臂；右；在杠杆上的位置；上；下
4.3；竖直向上；可能
5.45；0.0056
6.360
7.C
8.C
9.C
10.A
11.B
12.
13.解：如图所示：
14.（1）杠杆自重；测量力臂
（2）动力×动力臂=阻力×阻力臂
（3）1
大于；省力
15.（1）解：设此时细绳作用于A的拉力为FA，由杠杆的平衡条件可得FA·OA= G2·OB，
则绳子的拉力： FA= G2= ×40N=20N；．
答：此时细绳作用于A的拉力是20N；
（2）解：此时G，对地面的压强为2×104Pa，则由p= 可得，G1对地面的压力：
F1= pS1=2×104Pa×(0.05m)2= 50N；
因正方体对地面的压力等于自身的重力减去绳子的拉力，
所以，正方体G的重力： G1=F1+FA= 50N + 20N = 70N；
答：正方体Gi的重力是70N；
（3）解：Gi 对地面的压力恰好为零时，绳子的拉力FA'=G1=70N，设此时G2向右运动到D位置，由杠杆的平衡条件可得： FA'·OA = G2·OD，
则OD= ·OA= ×0.2m =0.35m，
G2向右运动的距离：s= OD- OB = 0.35m-0.1m =0.25m，
由v= 可得，G2向右匀速直线运动的时间： t= = 5s。
答：经过5s后，可使G1对地面的压力恰好为零。
16.（1）若把均匀木棒的B端竖直向上稍微抬起一点距离，则支点为O，根据杠杆平衡条件可知
则木棒自重为
答：木棒自重60N；
（2）把B端竖直向下稍微压下一点距离，则支点为O'，此时根据杠杆平衡条件可知
则
答：把B端竖直向下稍微压下一点距离需要60N的力。
