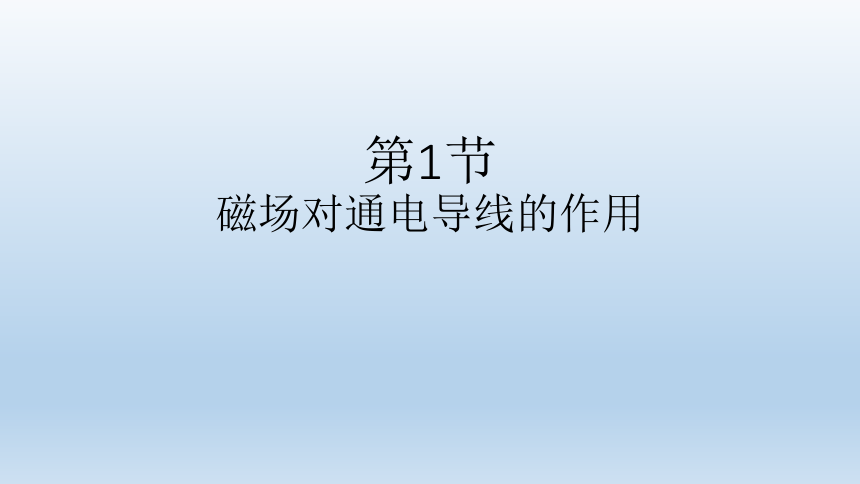

第1节
磁场对通电导线的作用

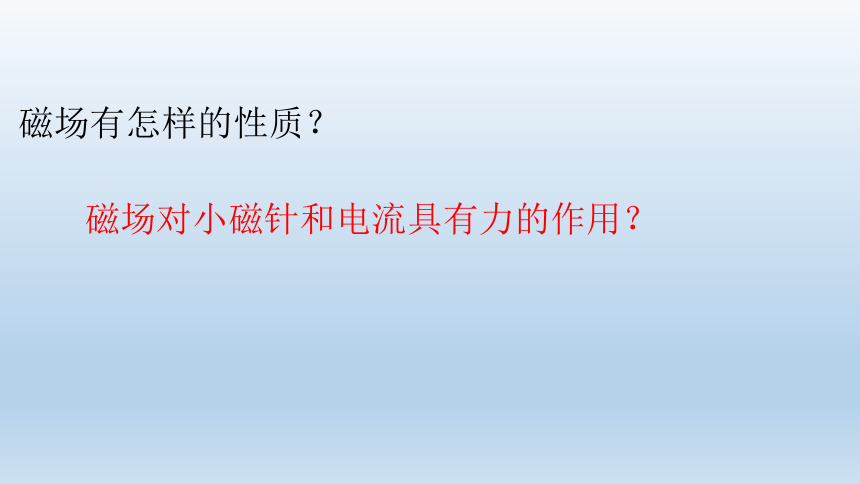

磁场有怎样的性质？
磁场对小磁针和电流具有力的作用？

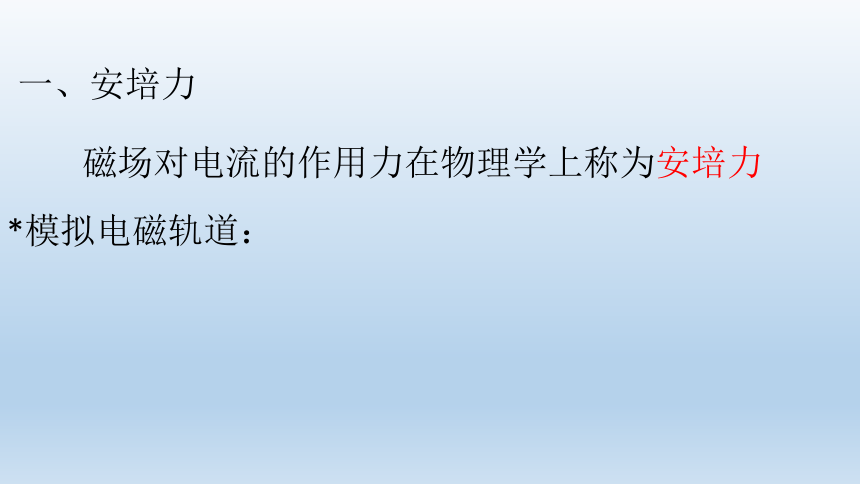

一、安培力
磁场对电流的作用力在物理学上称为安培力
*模拟电磁轨道：
通过大量的精确实验表明：在匀强磁场中，当通电
直导线与磁场方向垂直时，所受到的安培力最大，大小为：
F=BIL
左手定则：伸开左手，大拇指跟其余四指垂直，并且跟手掌在同一平面内，让磁感线垂直穿过手 心，并使伸开的四指指向电流方向，那么，大拇指所指的方向就是直导线所受安培力的方向。

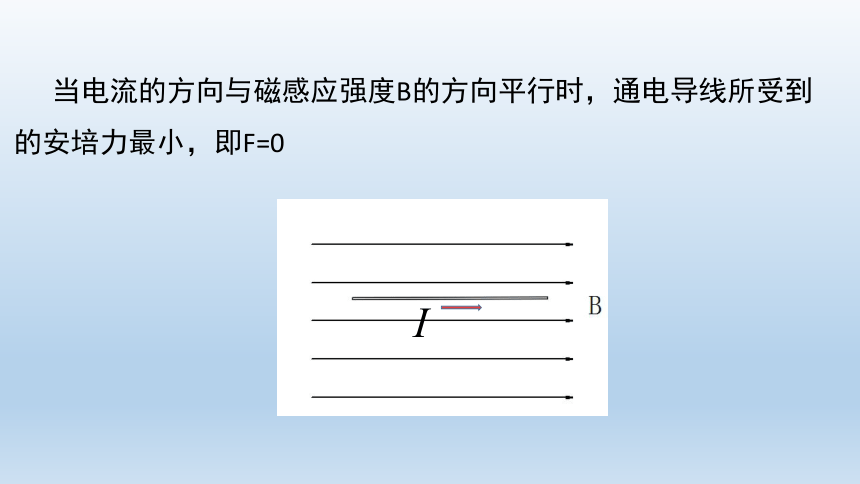

当电流的方向与磁感应强度B的方向平行时，通电导线所受到的安培力最小，即F=0
F
I
B
F
I
B
30°
F
F
I
I
B
B

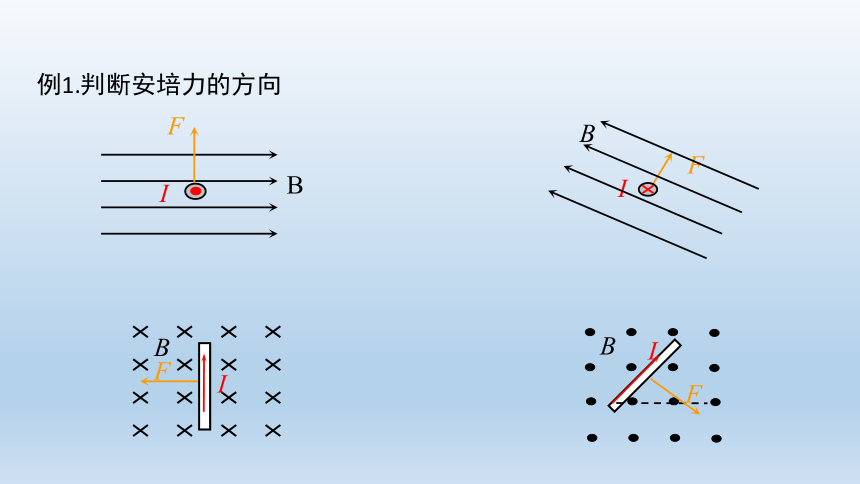

例1.判断安培力的方向

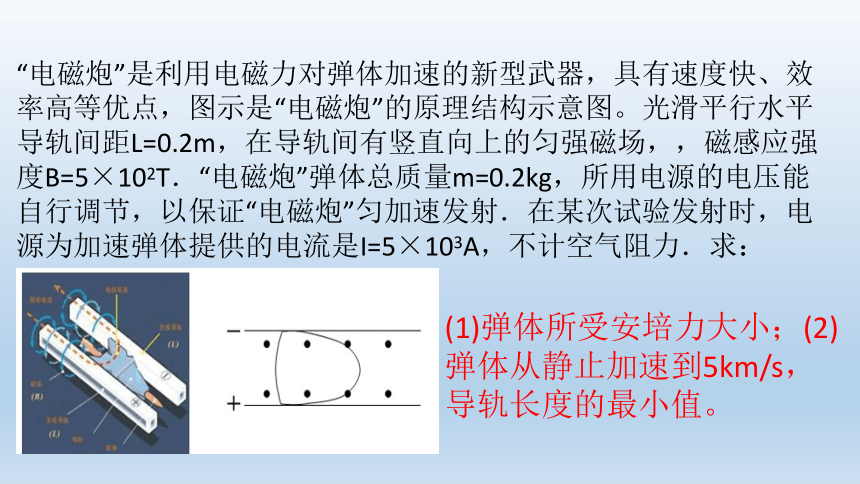

“电磁炮”是利用电磁力对弹体加速的新型武器，具有速度快、效率高等优点，图示是“电磁炮”的原理结构示意图。光滑平行水平导轨间距L=0.2m，在导轨间有竖直向上的匀强磁场，，磁感应强度B=5×102T．“电磁炮”弹体总质量m=0.2kg，所用电源的电压能自行调节，以保证“电磁炮”匀加速发射．在某次试验发射时，电源为加速弹体提供的电流是I=5×103A，不计空气阻力．求：
(1)弹体所受安培力大小；(2)弹体从静止加速到5km/s，导轨长度的最小值。
如果磁场与通电导线不垂直时，所受到的安培力多大呢？
如果磁场与通电导线不垂直时，所受到的安培力多大呢？
2.如图，直导线通入垂直纸面向里的电流，在下列匀强磁场中，能静止在光滑斜面上的是(　　)
A
3.如右图所示的各图中，磁场的磁感应强度大小相同，导线两端点距离均相等，导线中电流均相等，则各图中有关导线所受的安培力的大小的判断正确的是(　　)
A．D图最大　　B．B图最大 C．一样大 D．无法判断
C
4、在垂直纸面向里的匀强磁场B中，有一个垂直磁感线的环形线圈，通有顺时针电流I，如图所示，则下列叙述中正确的是( )
A、环形线圈所受的磁力的合力为零
B、环形线圈所受的磁力的合力不为零
C、环形线圈有收缩的趋势
D、环形线圈有扩张的趋势
AD
二、身边的安培力
总结
1、安培力的大小：
F=BIL
2、方向：
3、弯曲导线的有效长度
