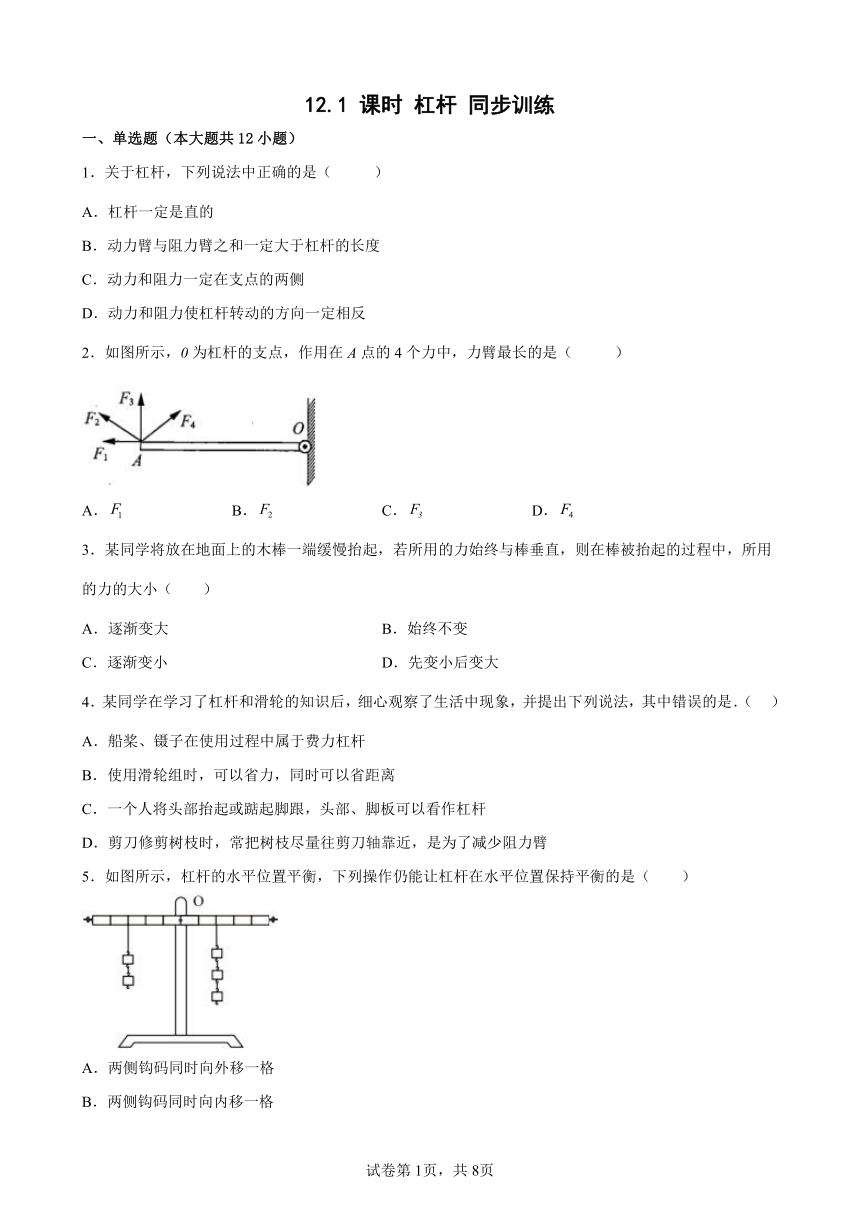

12.1 课时 杠杆 同步训练
一、单选题（本大题共12小题）
1．关于杠杆，下列说法中正确的是（ ）
A．杠杆一定是直的
B．动力臂与阻力臂之和一定大于杠杆的长度
C．动力和阻力一定在支点的两侧
D．动力和阻力使杠杆转动的方向一定相反
2．如图所示，0为杠杆的支点，作用在A点的4个力中，力臂最长的是（ ）
A． B． C． D．
3．某同学将放在地面上的木棒一端缓慢抬起，若所用的力始终与棒垂直，则在棒被抬起的过程中，所用的力的大小（ ）
A．逐渐变大 B．始终不变
C．逐渐变小 D．先变小后变大
4．某同学在学习了杠杆和滑轮的知识后，细心观察了生活中现象，并提出下列说法，其中错误的是．（ ）
A．船桨、镊子在使用过程中属于费力杠杆
B．使用滑轮组时，可以省力，同时可以省距离
C．一个人将头部抬起或踮起脚跟，头部、脚板可以看作杠杆
D．剪刀修剪树枝时，常把树枝尽量往剪刀轴靠近，是为了减少阻力臂
5．如图所示，杠杆的水平位置平衡，下列操作仍能让杠杆在水平位置保持平衡的是（ ）
A．两侧钩码同时向外移一格
B．两侧钩码同时向内移一格
C．左侧的钩码向内移一格，右侧减去一个钩码
D．在两侧钩码下方，同时加挂一个相同的钩码

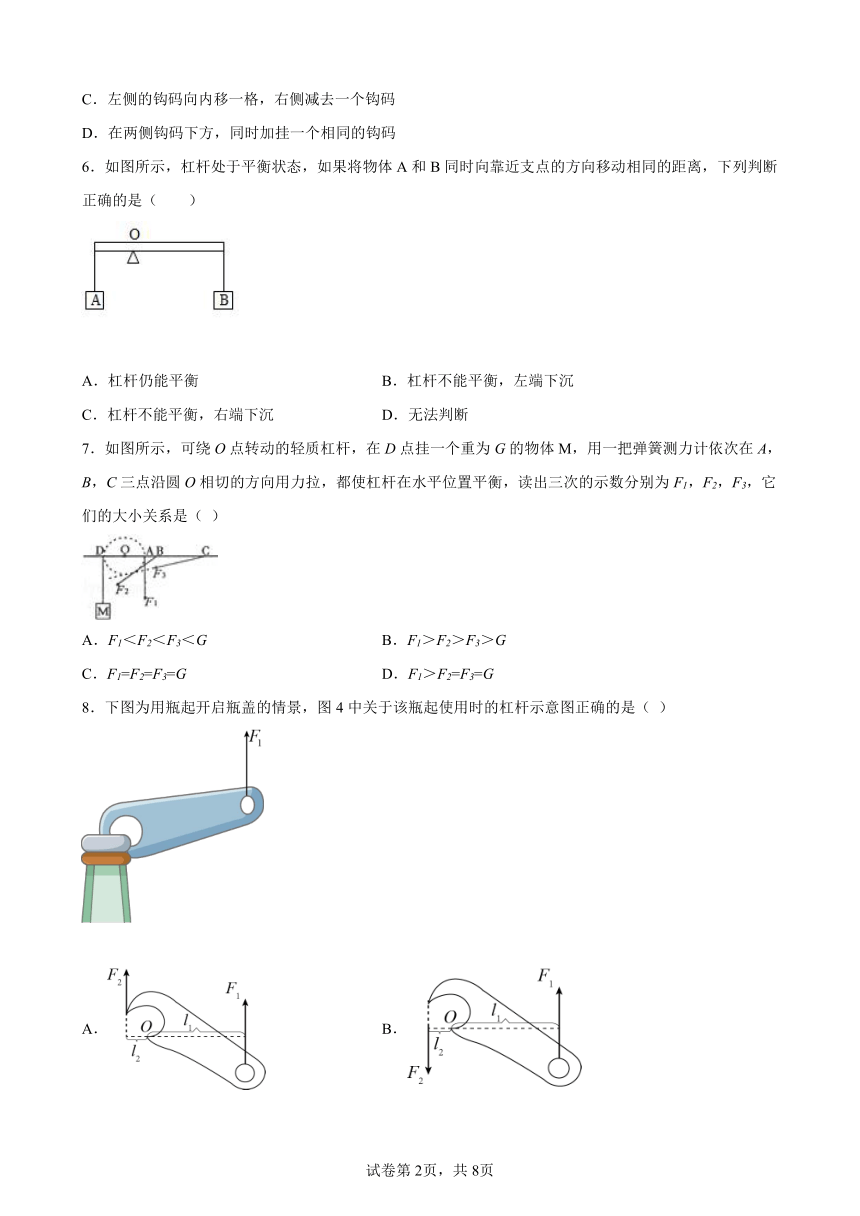

6．如图所示，杠杆处于平衡状态，如果将物体A和B同时向靠近支点的方向移动相同的距离，下列判断正确的是（ ）
A．杠杆仍能平衡 B．杠杆不能平衡，左端下沉
C．杠杆不能平衡，右端下沉 D．无法判断
7．如图所示，可绕O点转动的轻质杠杆，在D点挂一个重为G的物体M，用一把弹簧测力计依次在A，B，C三点沿圆O相切的方向用力拉，都使杠杆在水平位置平衡，读出三次的示数分别为F1，F2，F3，它们的大小关系是（ ）
A．F1＜F2＜F3＜G B．F1＞F2＞F3＞G
C．F1=F2=F3=G D．F1＞F2=F3=G
8．下图为用瓶起开启瓶盖的情景，图4中关于该瓶起使用时的杠杆示意图正确的是（ ）
A． B．
C． D．

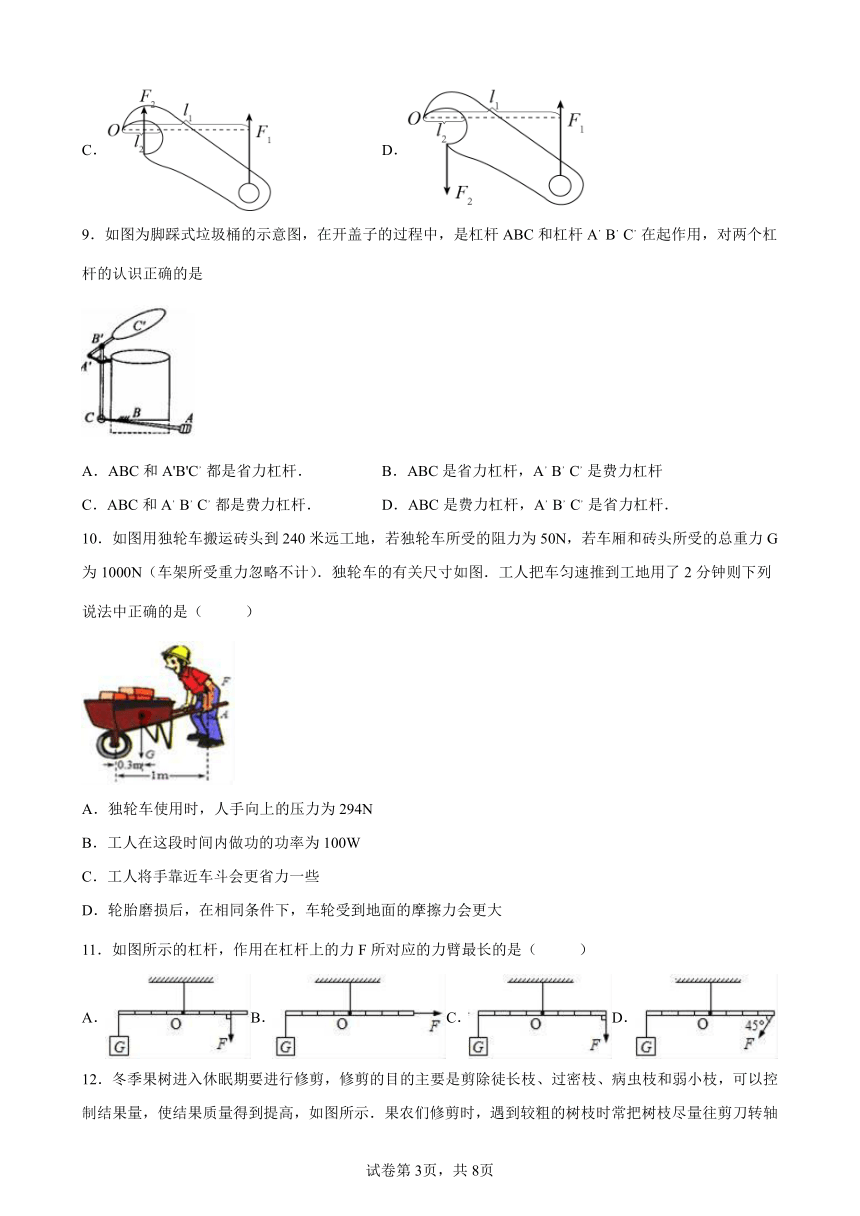

9．如图为脚踩式垃圾桶的示意图，在开盖子的过程中，是杠杆ABC和杠杆A，B，C，在起作用，对两个杠杆的认识正确的是
A．ABC和A'B'C，都是省力杠杆． B．ABC是省力杠杆，A，B，C，是费力杠杆
C．ABC和A，B，C，都是费力杠杆． D．ABC是费力杠杆，A，B，C，是省力杠杆．
10．如图用独轮车搬运砖头到240米远工地，若独轮车所受的阻力为50N，若车厢和砖头所受的总重力G为1000N（车架所受重力忽略不计）．独轮车的有关尺寸如图．工人把车匀速推到工地用了2分钟则下列说法中正确的是（ ）
A．独轮车使用时，人手向上的压力为294N
B．工人在这段时间内做功的功率为100W
C．工人将手靠近车斗会更省力一些
D．轮胎磨损后，在相同条件下，车轮受到地面的摩擦力会更大
11．如图所示的杠杆，作用在杠杆上的力F所对应的力臂最长的是（ ）
A．B．C．D．

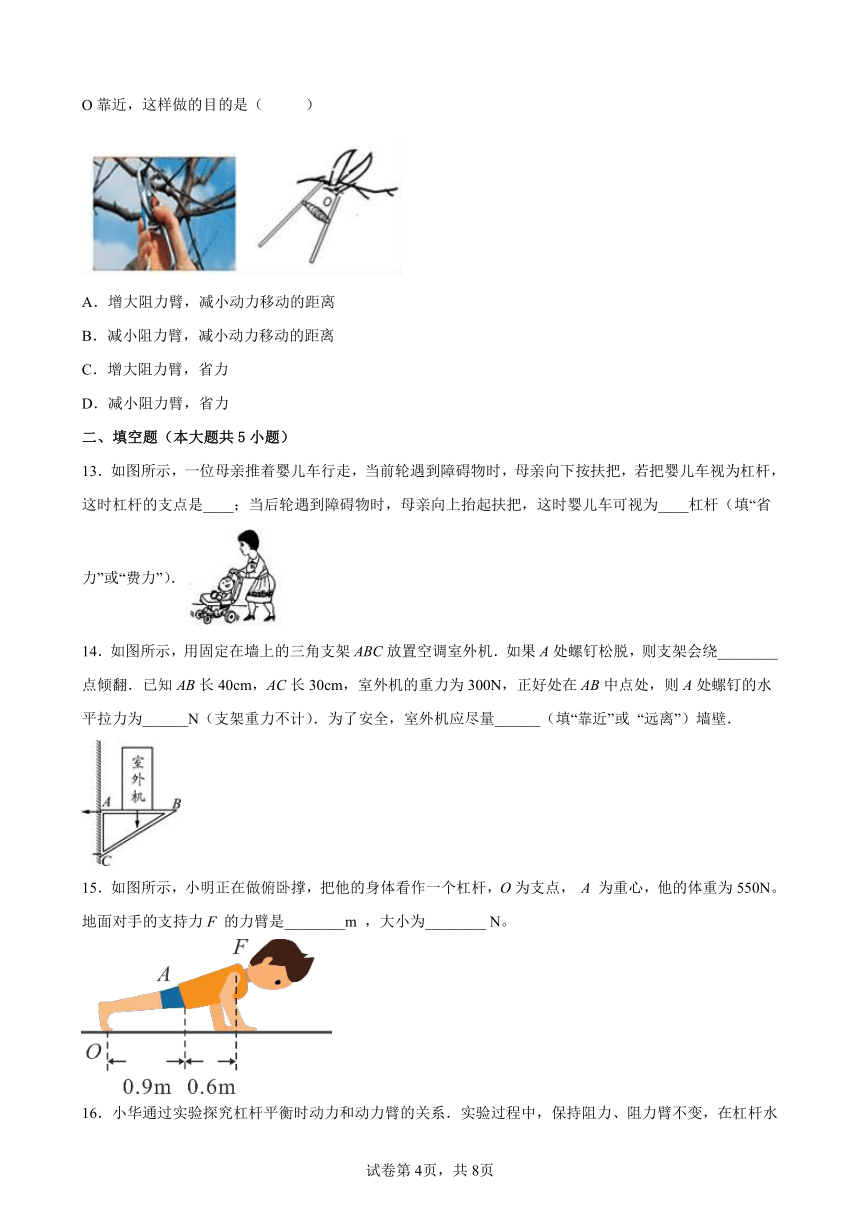

12．冬季果树进入休眠期要进行修剪，修剪的目的主要是剪除徒长枝、过密枝、病虫枝和弱小枝，可以控制结果量，使结果质量得到提高，如图所示．果农们修剪时，遇到较粗的树枝时常把树枝尽量往剪刀转轴O靠近，这样做的目的是（ ）
A．增大阻力臂，减小动力移动的距离
B．减小阻力臂，减小动力移动的距离
C．增大阻力臂，省力
D．减小阻力臂，省力
二、填空题（本大题共5小题）
13．如图所示，一位母亲推着婴儿车行走，当前轮遇到障碍物时，母亲向下按扶把，若把婴儿车视为杠杆，这时杠杆的支点是____；当后轮遇到障碍物时，母亲向上抬起扶把，这时婴儿车可视为____杠杆（填“省力”或“费力”）．
14．如图所示，用固定在墙上的三角支架ABC放置空调室外机．如果A处螺钉松脱，则支架会绕________点倾翻．已知AB长40cm，AC长30cm，室外机的重力为300N，正好处在AB中点处，则A处螺钉的水平拉力为______N（支架重力不计）．为了安全，室外机应尽量______（填“靠近”或 “远离”）墙壁．
15．如图所示，小明正在做俯卧撑，把他的身体看作一个杠杆，O为支点， A 为重心，他的体重为550N。地面对手的支持力F 的力臂是________m ，大小为________ N。
16．小华通过实验探究杠杆平衡时动力和动力臂的关系．实验过程中，保持阻力、阻力臂不变，在杠杆水平平衡时，测出每一组动力臂L1和动力F1的数据，并利用实验数据绘制了F1与L1的关系图像，如图所示．请根据图像推算，当L1为0.1m时，F1为____N．
17．如图所示，轻质杠杆ABO能绕O点自由转动，若在杠杆末端A点施加一个力提起重物G，使杠杆在水平位置平衡，则此杠杆 _____ （选填“一定”或“不一定”）是省力杠杆；若在A点施加一个最小的力使杠杆在水平位置平衡，此力的方向是 _____ 。
三、作图题（本大题共3小题）
18．如下所示，装有物品的旅行箱整体可视为杠杆，O为支点，B为重心，A为拉杆的端点。拉杆旅行箱在图示位置静止，画出在A点的最小拉力F及它的力臂l。
19．在图中分别画出杠杆处于平衡状态时F1和F2的力臂l1和l2。
20．如图所示，支点为O的杠杆在力F1和F2的作用下处于静止状态，请作出力F1的力臂L1和力臂L2的力F2。
四、实验题（本大题共2小题）
21．小青用实验探究杠杆的平衡条件。所用杠杆刻度均匀，各钩码相同。
（1）静止于支架上的杠杠如图甲示，应将杠杠右侧的螺母向_______调节，使杠杠处于水平平衡状态，样做的目的是为了便于测量力臂；
（2）在杠杆两边分别挂上数量不同的钩码，改变钩码数量和位置，使杠杆处于水平平衡状态，记录数据，总结可得杠杆的平衡条件为：动力×动力臂=阻力×阻力臂；
（3）根据结论可知，要使杠杆呈图乙中的水平平衡状态，应在B点挂_______个钩码；改用弹簧测力计替换B点的钩码，始终竖直向下拉杠杆，使杠杆从水平位置缓慢转过一个小角度（图丙），此过程中弹簧测力计拉力的大小_______。
22．小明在探究“杠杆平衡条件”的实验中，采用了如图甲所示的实验装置（实验中所用钩码均相同，杠杆质量均匀，相邻刻度线之间的距离相等）。
（1）实验前杠杆左端高、右端低，此时杠杆处于______（选填“平衡”或“非平衡”）状态；接下来应将杠杆左端或右端的平衡螺母向______（选填“左”或“右”）调节，使杠杆处于水平静止状态；
（2）图乙中杠杆恰好处于水平位置平衡，小明尝试在A点下方再加挂2个相同的钩码，则杠杆______（选填“左”或“右”）端会下沉，为使杠杆保持水平平衡，他可以将挂在B点的钩码______（填具体操作）；
（3）小明又尝试用弹簧测力计代替B点悬挂的钩码，并始终竖直向下拉弹簧测力计，使杠杆从水平位置缓慢转过一定角度，如图丙，此过程中弹簧测力计的示数会______（选填“变大”、“变小”或“不变”）；（不计阻力影响）
（4）小刚同学用图丁所示的装置进行探究，发现当杠杆水平平衡时，与小明同学得出的杠杆平衡条件不相符，其可能的原因是______。
五、计算题（本大题共3小题）
23．疫情期间，大壮同学自制了如图所示的健身器材，坚持锻炼身体。用细绳系在轻杆的O点将轻杆悬挂起来，在杆的A端悬挂质量m1=10kg的重物，在B端竖直向下缓慢拉动轻杆至水平位置。已知AO长1.5m，OB长0.5m，大壮质量m2=56kg，g取10N/kg，求此时：
(1)大壮对杆的拉力大小；
(2)地面对大壮的支持力大小。
24．如图所示，轻质杠杆 AD放在钢制水平凹槽 BC中，杠杆 AD能以 B点或 C点为支点在水平面内转动。AB=2BC=2CD=0.4m， D端挂有一重物，现在A点施加一个竖直向下力 F， 使得杠杆保持水平平衡。求：
①重物为 10 牛，能保持杠杆水平平衡的最大力 F 。
②若重物为 6 牛，能保持杠杆水平平衡的最小值 F。
③若施加在杠杆上的力 F 在某一范围内变化，能使得杠杆保持水平平衡，且这个范围内的力最大变化量， 求重物的重力 G。
25．如图所示，轻质杠杆OA可绕O点转动，杠杆长0.4米，在它的中点B处挂一重30牛的物体G。若在杠杆上A端施加竖直方向的力F，使杠杆在水平位置平衡，求F的大小为多少牛？
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．D
2．C
3．C
4．B
5．C
6．C
7．C
8．D
9．B
10．B
11．C
12．D
13． 后轮 省力
14． C 200 靠近
15． 1.5 330
16．6
17． 不一定 垂直于OA向上
18．
19．
20．
21． 右 4 不变
22． 平衡 左 左 向右移动2格 不变 杠杆的重力对杠杆转动产生了影响
23．(1) 300N；(2) 260N
24．①10N；②2N；③18N
25．15N
答案第1页，共2页
答案第1页，共2页
