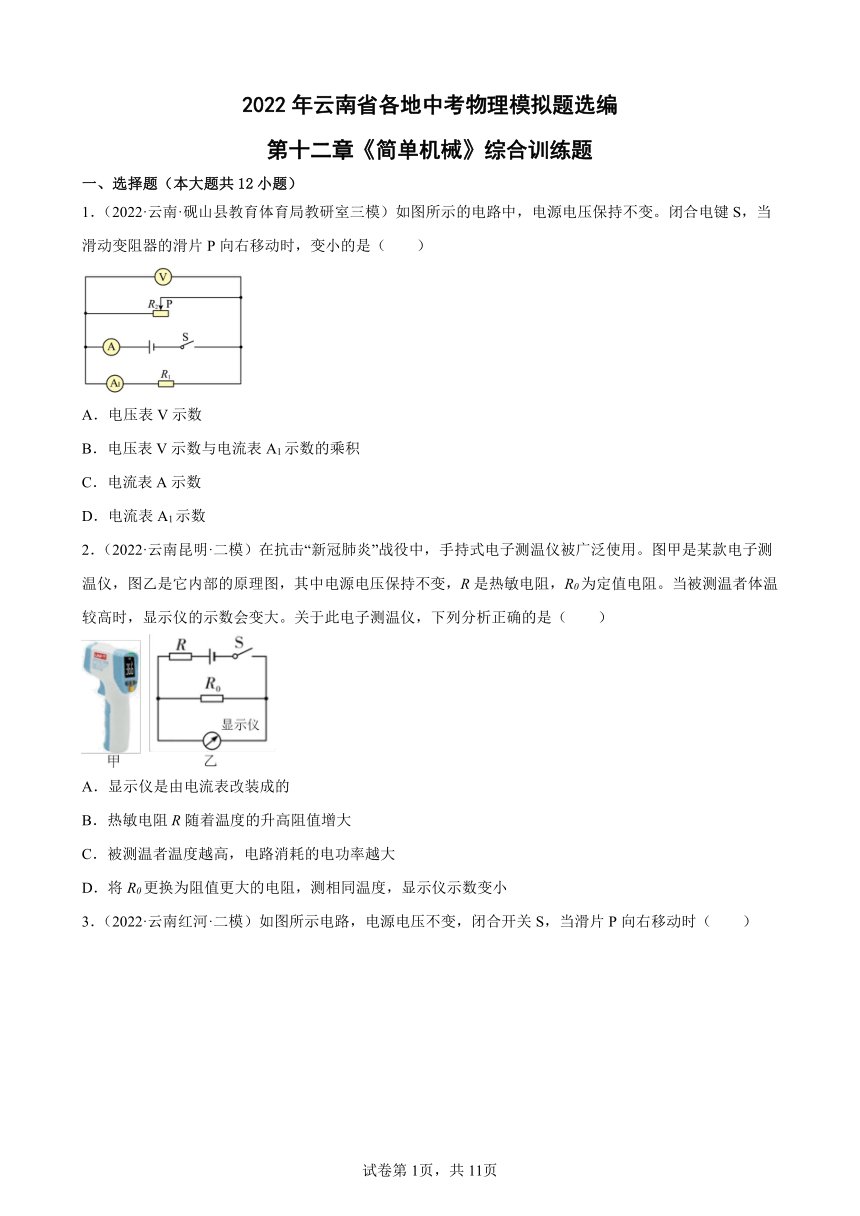

2022年云南省各地中考物理模拟题选编
第十二章《简单机械》综合训练题
一、选择题（本大题共12小题）
1．（2022·云南·砚山县教育体育局教研室三模）如图所示的电路中，电源电压保持不变。闭合电键S，当滑动变阻器的滑片P向右移动时，变小的是（ ）
A．电压表V示数
B．电压表V示数与电流表A1示数的乘积
C．电流表A示数
D．电流表A1示数
2．（2022·云南昆明·二模）在抗击“新冠肺炎”战役中，手持式电子测温仪被广泛使用。图甲是某款电子测温仪，图乙是它内部的原理图，其中电源电压保持不变，R是热敏电阻，R0为定值电阻。当被测温者体温较高时，显示仪的示数会变大。关于此电子测温仪，下列分析正确的是（ ）
A．显示仪是由电流表改装成的
B．热敏电阻R随着温度的升高阻值增大
C．被测温者温度越高，电路消耗的电功率越大
D．将R0更换为阻值更大的电阻，测相同温度，显示仪示数变小

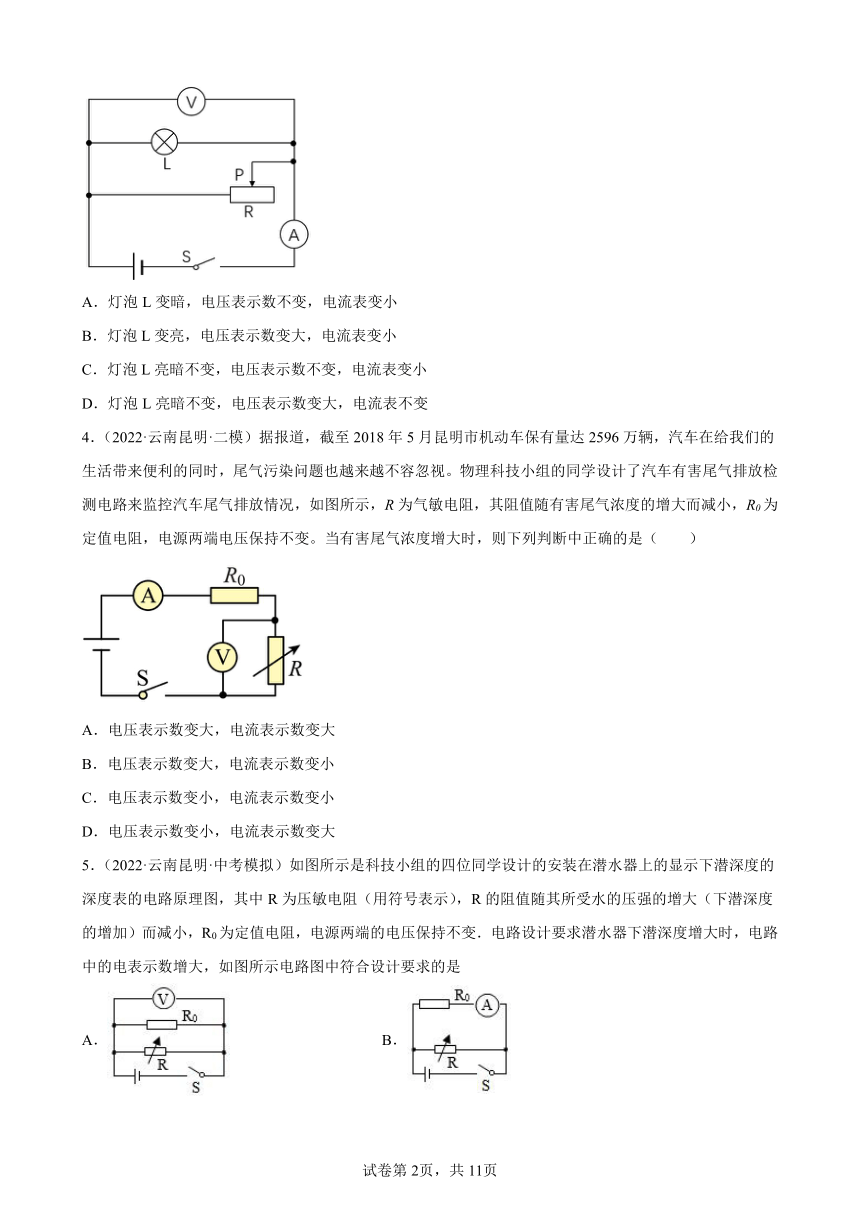

3．（2022·云南红河·二模）如图所示电路，电源电压不变，闭合开关S，当滑片P向右移动时（ ）
A．灯泡L变暗，电压表示数不变，电流表变小
B．灯泡L变亮，电压表示数变大，电流表变小
C．灯泡L亮暗不变，电压表示数不变，电流表变小
D．灯泡L亮暗不变，电压表示数变大，电流表不变
4．（2022·云南昆明·二模）据报道，截至2018年5月昆明市机动车保有量达2596万辆，汽车在给我们的生活带来便利的同时，尾气污染问题也越来越不容忽视。物理科技小组的同学设计了汽车有害尾气排放检测电路来监控汽车尾气排放情况，如图所示，R为气敏电阻，其阻值随有害尾气浓度的增大而减小，R0为定值电阻，电源两端电压保持不变。当有害尾气浓度增大时，则下列判断中正确的是（ ）
A．电压表示数变大，电流表示数变大
B．电压表示数变大，电流表示数变小
C．电压表示数变小，电流表示数变小
D．电压表示数变小，电流表示数变大
5．（2022·云南昆明·中考模拟）如图所示是科技小组的四位同学设计的安装在潜水器上的显示下潜深度的深度表的电路原理图，其中R为压敏电阻（用符号表示），R的阻值随其所受水的压强的增大（下潜深度的增加）而减小，R0为定值电阻，电源两端的电压保持不变．电路设计要求潜水器下潜深度增大时，电路中的电表示数增大，如图所示电路图中符合设计要求的是
A． B．
C． D．

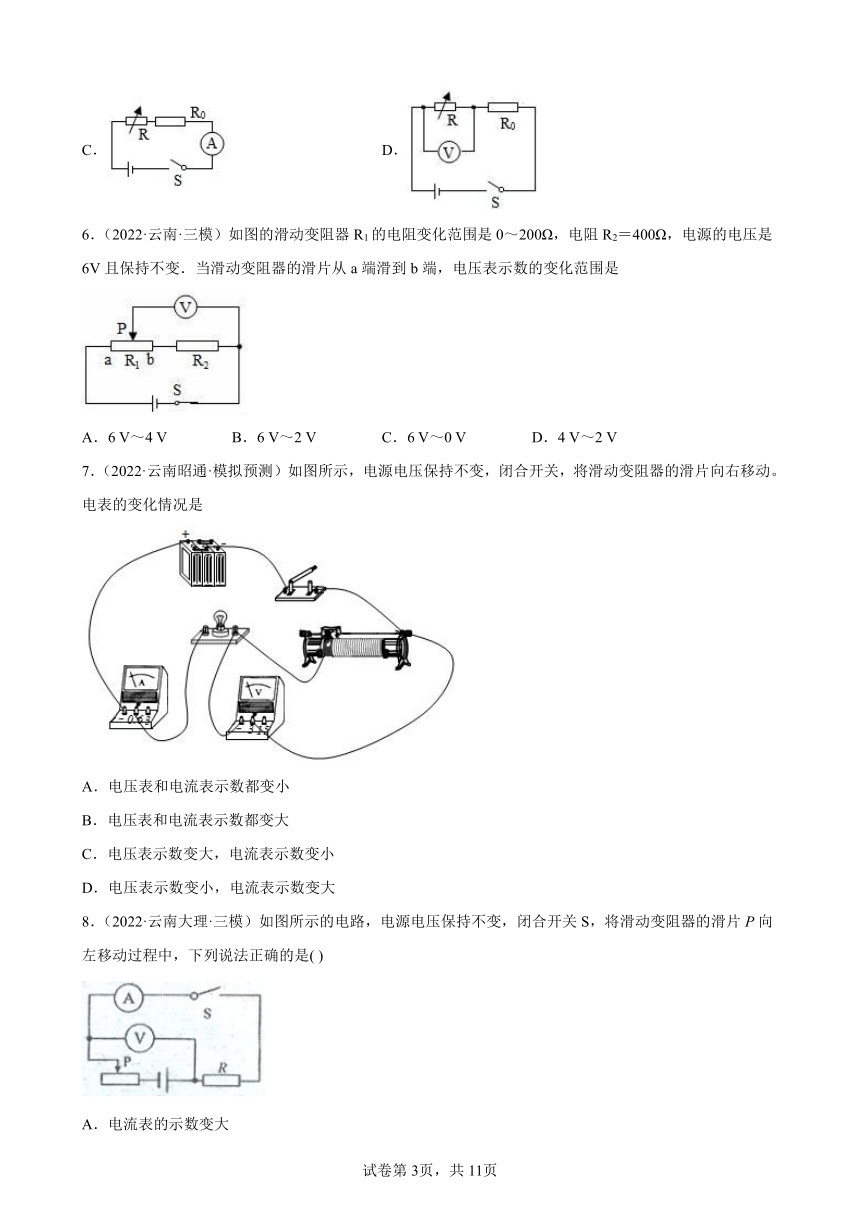

6．（2022·云南·三模）如图的滑动变阻器R1的电阻变化范围是0～200Ω，电阻R2＝400Ω，电源的电压是6V且保持不变．当滑动变阻器的滑片从a端滑到b端，电压表示数的变化范围是
A．6 V～4 V B．6 V～2 V C．6 V～0 V D．4 V～2 V
7．（2022·云南昭通·模拟预测）如图所示，电源电压保持不变，闭合开关，将滑动变阻器的滑片向右移动。电表的变化情况是
A．电压表和电流表示数都变小
B．电压表和电流表示数都变大
C．电压表示数变大，电流表示数变小
D．电压表示数变小，电流表示数变大
8．（2022·云南大理·三模）如图所示的电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向左移动过程中，下列说法正确的是( )
A．电流表的示数变大
B．电压表的示数变大
C．电压表与电流表示数的比值不变
D．电压表示数变小，电流表示数变小

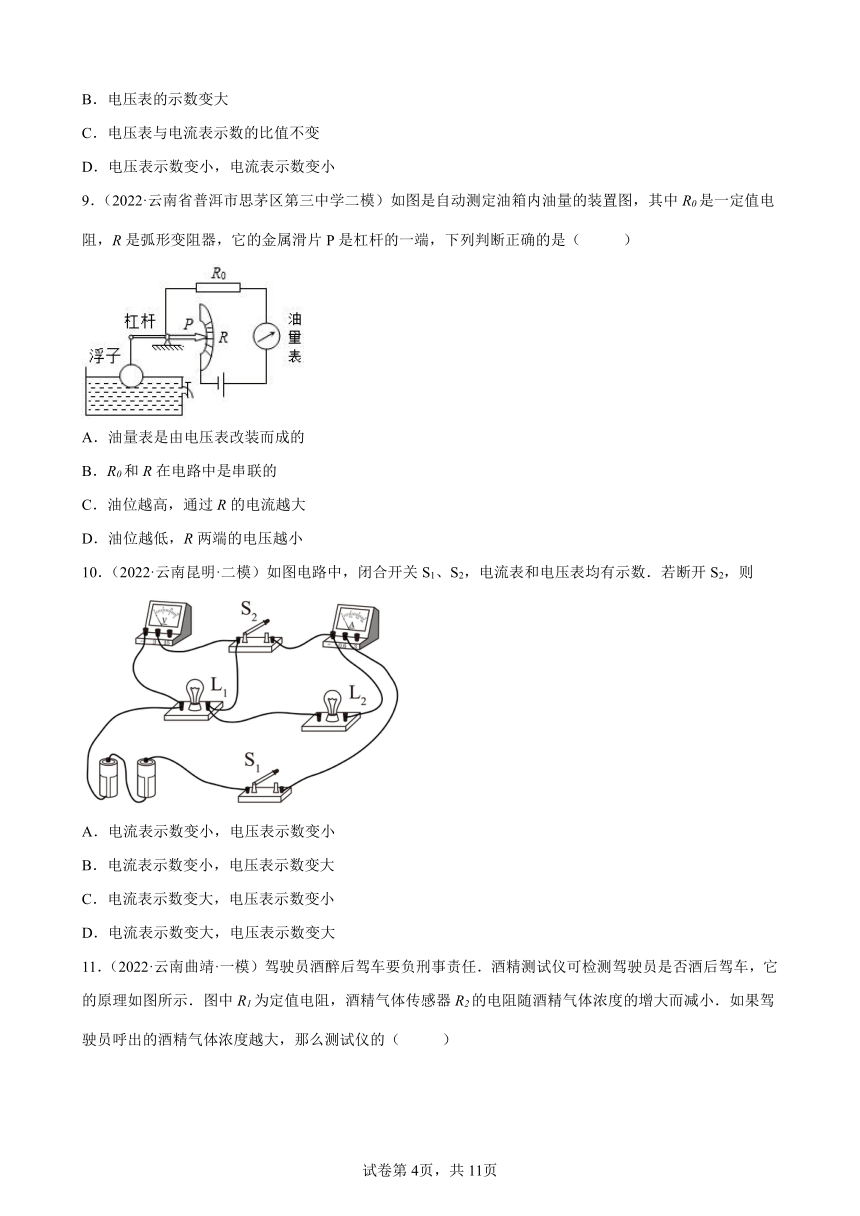

9．（2022·云南省普洱市思茅区第三中学二模）如图是自动测定油箱内油量的装置图，其中R0是一定值电阻，R是弧形变阻器，它的金属滑片P是杠杆的一端，下列判断正确的是（ ）
A．油量表是由电压表改装而成的
B．R0和R在电路中是串联的
C．油位越高，通过R的电流越大
D．油位越低，R两端的电压越小
10．（2022·云南昆明·二模）如图电路中，闭合开关S1、S2，电流表和电压表均有示数．若断开S2，则
A．电流表示数变小，电压表示数变小
B．电流表示数变小，电压表示数变大
C．电流表示数变大，电压表示数变小
D．电流表示数变大，电压表示数变大

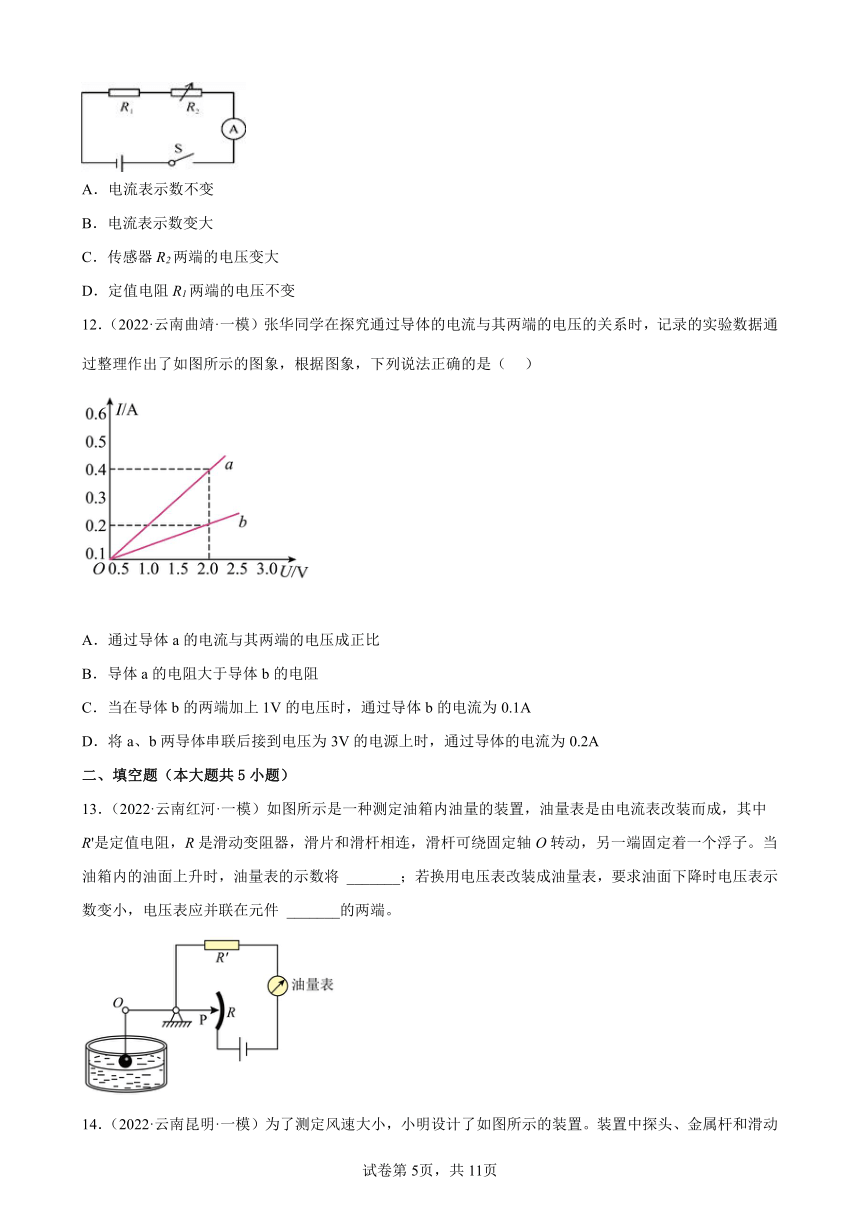

11．（2022·云南曲靖·一模）驾驶员酒醉后驾车要负刑事责任．酒精测试仪可检测驾驶员是否酒后驾车，它的原理如图所示．图中R1为定值电阻，酒精气体传感器R2的电阻随酒精气体浓度的增大而减小．如果驾驶员呼出的酒精气体浓度越大，那么测试仪的（ ）
A．电流表示数不变
B．电流表示数变大
C．传感器R2两端的电压变大
D．定值电阻R1两端的电压不变
12．（2022·云南曲靖·一模）张华同学在探究通过导体的电流与其两端的电压的关系时，记录的实验数据通过整理作出了如图所示的图象，根据图象，下列说法正确的是（ ）
A．通过导体a的电流与其两端的电压成正比
B．导体a的电阻大于导体b的电阻
C．当在导体b的两端加上1V的电压时，通过导体b的电流为0.1A
D．将a、b两导体串联后接到电压为3V的电源上时，通过导体的电流为0.2A
二、填空题（本大题共5小题）
13．（2022·云南红河·一模）如图所示是一种测定油箱内油量的装置，油量表是由电流表改装而成，其中R'是定值电阻，R是滑动变阻器，滑片和滑杆相连，滑杆可绕固定轴O转动，另一端固定着一个浮子。当油箱内的油面上升时，油量表的示数将 _______；若换用电压表改装成油量表，要求油面下降时电压表示数变小，电压表应并联在元件 _______的两端。
14．（2022·云南昆明·一模）为了测定风速大小，小明设计了如图所示的装置。装置中探头、金属杆和滑动变阻器滑片P相连，可上下移动。当风吹过探头时，风速越大，电流表的示数越______；现要求用电压表来替代电流表，当风吹过探头时，风速越大，电压表的示数变化与电流表相同，电压表应该______（选填“串联在电路中”“并联在两端”“并联在两端”或“并联在电源两端”）。
15．（2022·云南曲靖·二模）如图所示， R1=10Ω ，电源电压不变。只闭合 S1，电流表示数为 0.3A；S1、S2均闭合，电流表示数为 0.5A，此时通过 R1 的电流为_________A ，R2的阻值为___________Ω 。
16．（2022·云南昭通·一模）如图所示，这是“探究通过导体的电流与___________关系”的实验电路和依据测得的实验数据绘制的电流I随电阻R变化的图像，实验中控制定值电阻R两端的电压为___________V。
17．（2022·云南曲靖·一模）如图甲所示，R1为定值电阻，R2为滑动变阻器，电源电压保持不变，闭合开关S后，滑片P从a端滑到b端，电流表示数I与电压表示数U的变化关系如图乙所示，则电源电压是___________V；电阻R1的阻值是___________Ω。
三、实验题（本大题共2小题）
18．（2022·云南曲靖·二模）在探究“通过导体的电流与导体两端电压的关系”时，小明设计了如图甲所示电路。电源电压为3V且保持不变，R为定值电阻。
（1）请把电路补充完整，导线不要交叉，要求滑片右移两表示数都变大______；
（2）闭合开关前滑动变阻器的滑片P应处于______端（选填“最右”“最左”）；
（3）闭合开关S，发现电压表示数接近3V，电流表指针几乎不偏转，移动滑片P的过程中，两表示数均无变化。已知导线、仪表均完好，且接触良好，则电路故障的原因是______；
（4）排除故障后，闭合开关S，小明改变电阻R两端的电压，进行了多次实验，实验数据记录如表所示；
实验次数 1 2 3 4
电压表示数U/V 1.0 1.5 2.0 2.5
电流表示数I/A 0.10 0.15 0.20 0.25
①请根据表中数据，在图乙中用描点法画出导体中的电流Ⅰ与导体两端的电压U的关系图象______；
②分析数据可得：当导体电阻一定时，导体中的电流与导体两端的电压成______；
（5）在此实验中改变电阻R两端的电压是通过改变______来实现的，采用的实验探究方法为______；
（6）此实验中多次测量寻找普遍规律的目的与下面的______实验中多次测量的目的相同。
A．探究电流与电阻的关系
B．测量未知电阻的阻值
19．（20212·云南昆明·一模）小芸用如图所示电路探究“电流与电阻的关系”，电源电压3V，电阻R有4个阻值（5Ω、10Ω、15Ω、25Ω）供选用，滑动变阻器Rp规格为“10Ω 2A”。
（1）连接电路时，开关应处于_______状态，还应将滑动变阻器的滑片P移到最________（选填“左”或“右”）端；
（2）闭合开关后，小芸发现电流表、电压表示数均为0，她将一根好导线的一端接电源正极，另一端依次试触a、b、c、d各接线柱，当接触到d时，电压表开始有示数且为3V，电流表有示数，经进一步检查，各接线处均完好，则电路中可以确定的故障是_________；
（3）排除故障并将问题元件进行同规格更换，此时R的阻值为5Ω。闭合开关，调节滑片P，使电压表示数到达某一数值，此时电流表示数如图所示，该示数为_________A．接着将R阻值换成10Ω，向________（选填“左”或“右”）端移动滑动变阻器滑片，以保持电压表的示数不变；
（4）将R的阻值换成15Ω重复上述操作。三组数据如下表所示，由此可得：电压________时，电流与电阻成________。为提高结论的可靠性，换用阻值为25Ω的电阻继续上述实验，是否可行？________，理由是________；
实验序号 R/Ω I/A
1 5
2 10 0.2
3 15 0.14
（5）图3中，能大致反映本实验中各物理量之间关系的是_________。
四、计算题（本大题共4小题）
20．（2022·云南·模拟预测）如图所示的电路，电源电压U保持不变，R1和R2为定值电阻，R3为滑动变阻器。闭合开关S，断开开关S1，并将开关S2置于α，R3的滑片P置于最右端，此时电压表V1示数为8V，电流表A示数为0.4A。调节滑片P至最左端，发现电压表V1示数为2V，电流表A示数为0.1A，然后保持滑片P位置不变，再闭合开关S1，并将开关S2调至b，此时电流表A的示数为0.08A。求：
(1)电源电压和R1的阻值；(2)R3和R2的阻值。
21．（2022·云南·曲靖一中卓立学校一模）在公园有一种测量瞬间打击力的游戏机，其原理示意图如图甲所示，压力传感器R的阻值会随所受压力大小发生变化，图象如图乙所示，已知电阻R0=120Ω，压力传感器表面能承受的最大压力为4000N；若在某次游戏过程中，游客用2000N的力击中装置A，此时电压表的示数为l.5V；设电源电压恒定不变；求：
(1)电源电压是多少？
(2)当装置A不受打击力作用时，电压表的示数是多少？
(3)不受打击时，该设备1小时耗电多少？
22．（2022·云南曲靖·一模）如图所示，是九年级物理课外实践活动小组设计的风力测量仪的电路示意图，其电源电压U=5V，电路保护电阻R1=20Ω，均匀电阻丝的阻值为R2=5Ω，金属丝（电阻忽略不计）的上端固定在O点，下端系有一块塑料片A，当风从右向左吹动塑料片时，金属丝向左摆动并与电阻丝保持良好的接触，风力表由电压表改装而成．
（1）无风时，塑料片竖直下垂，电压表示数是多少？电路中的电流时多少？
（2）风力最强时，金属丝滑至电阻丝的最左端，电压表的示数是多少？
（3）如果将图中的电压表改换为电流表，请计算风力最强时电流表的示数？
23．（2022·云南大理·三模）某同学照图所示的电路图将实物连接起来，闭合开关S后，观察电流表A1的示数是0.3A，电流表A的示数是0.5A；如果已知L1的电阻为10Ω．求：
（1）电源电压是多少？
（2）L2的电阻是多大？
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．C
2．C
3．C
4．D
5．C
6．A
7．C
8．C
9．BC
10．A
11．B
12．ACD
13． 变大 R′
14． 大 并联在R1两端
15． 0.3 15
16． 电阻 3
17． 6 10
18． 最左 电阻R断路 正比 滑动变阻器的阻值 控制变量法 A
19． 断开 右 滑动变阻器断路 0.4 右 一定 反比 不可行 滑动变阻器最大阻值太小 C
20．(1)8V，20；(2)60，40
21．(1) 6V；(2) 1V；(3) 180J．
22．（1）无风时，塑料片竖直下垂，电压表示数是0V，电路中的电流是0.2A．
（2）风力最强时，金属丝滑至电阻丝的最左端，电压表的示数是1V．
（3）如果将图中的电压表改换为电流表，请计算风力最强时电流表的示数为0.25A．
23．（1）3V（2）15Ω
答案第1页，共2页
答案第1页，共2页
