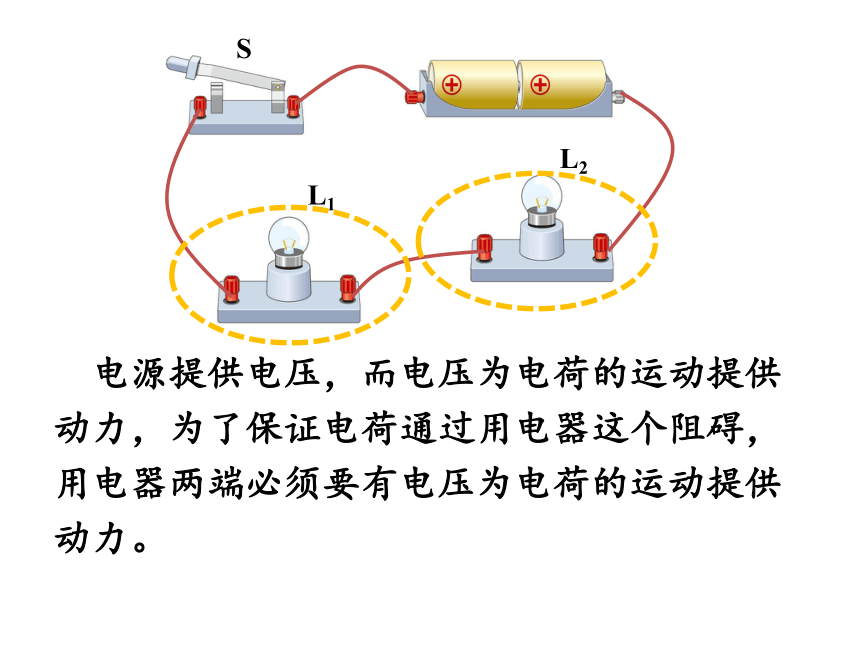

电源提供电压，而电压为电荷的运动提供
动力，为了保证电荷通过用电器这个阻碍，
用电器两端必须要有电压为电荷的运动提供
动力。

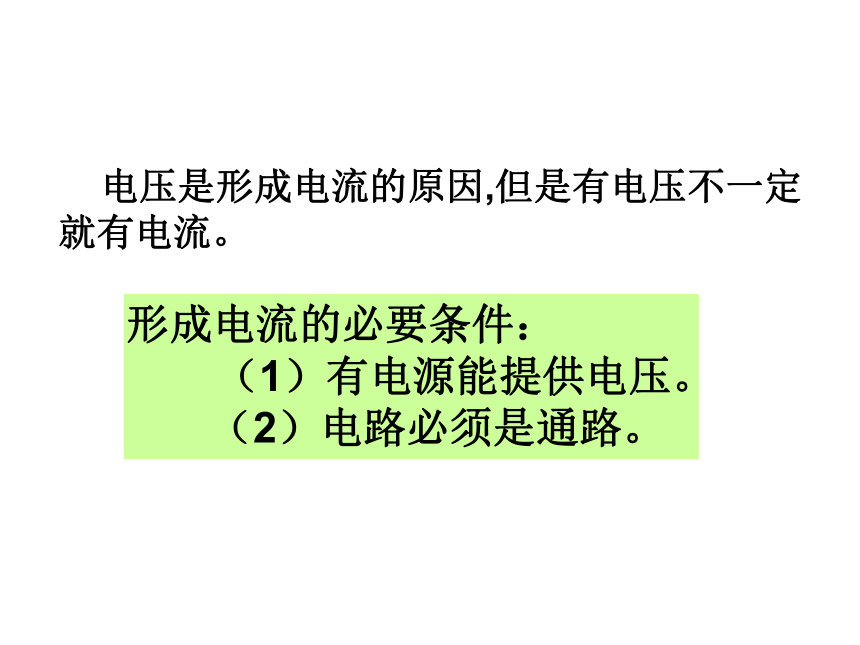

电压是形成电流的原因,但是有电压不一定
就有电流。
形成电流的必要条件：
（1）有电源能提供电压。
（2）电路必须是通路。
V3
L1
A
L2
V1
V2

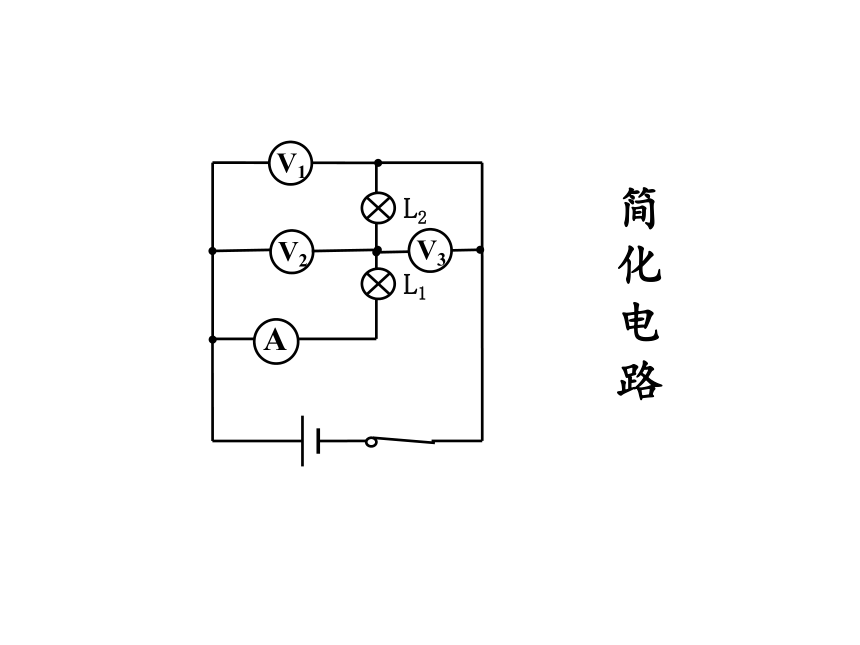

简化电路
V
V
L1
L2

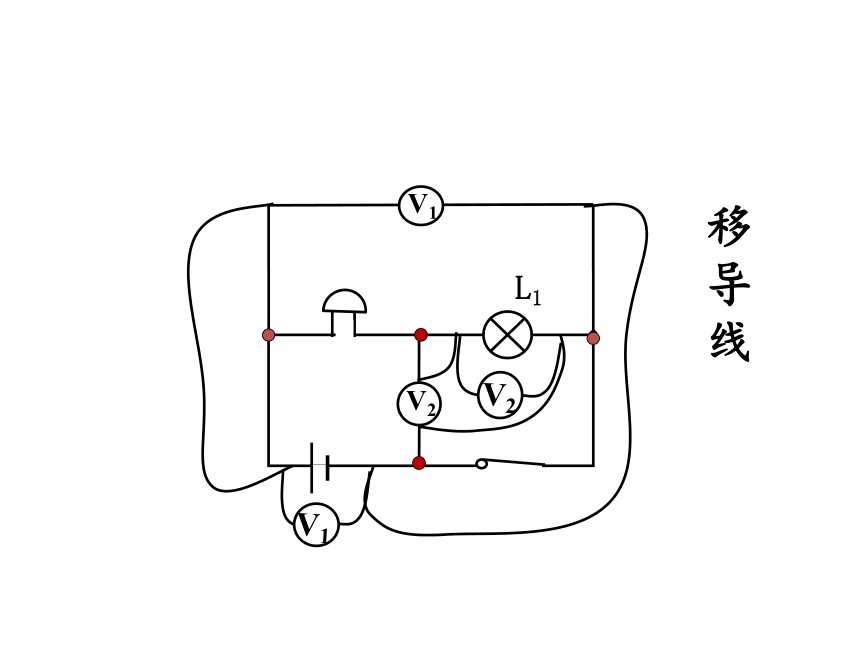

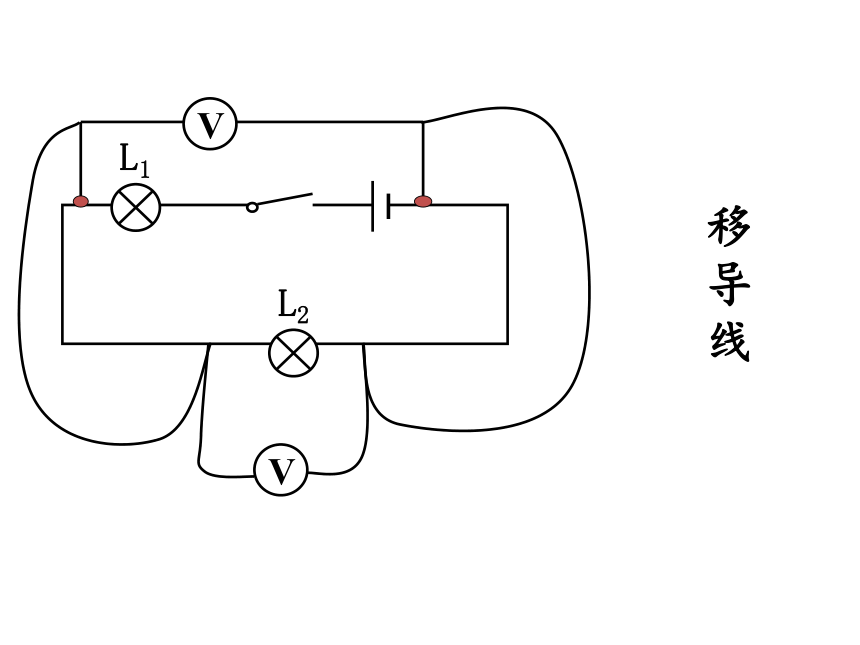

移导线
V
V
L1
L2

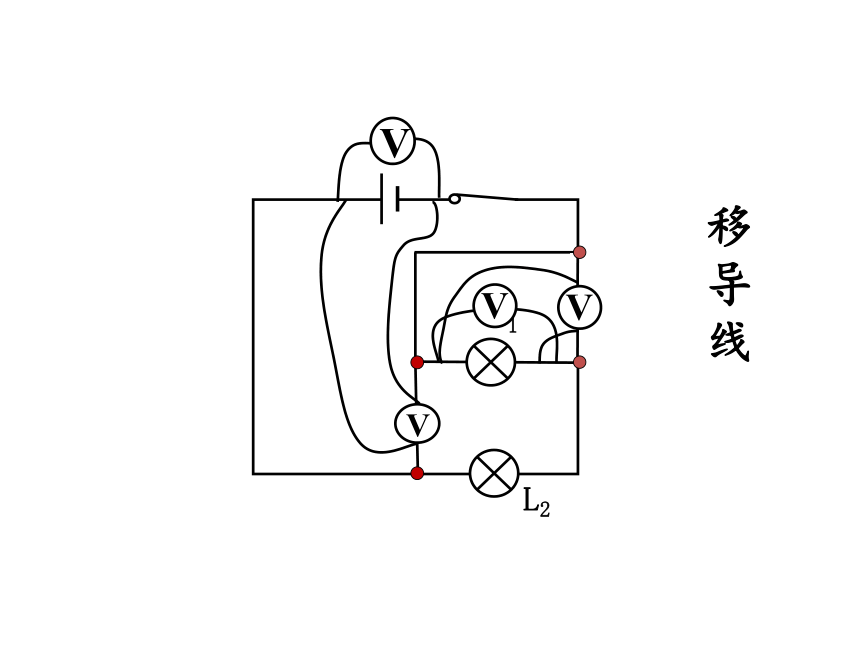

移导线
L1
移导线
L2
V
V
V
V

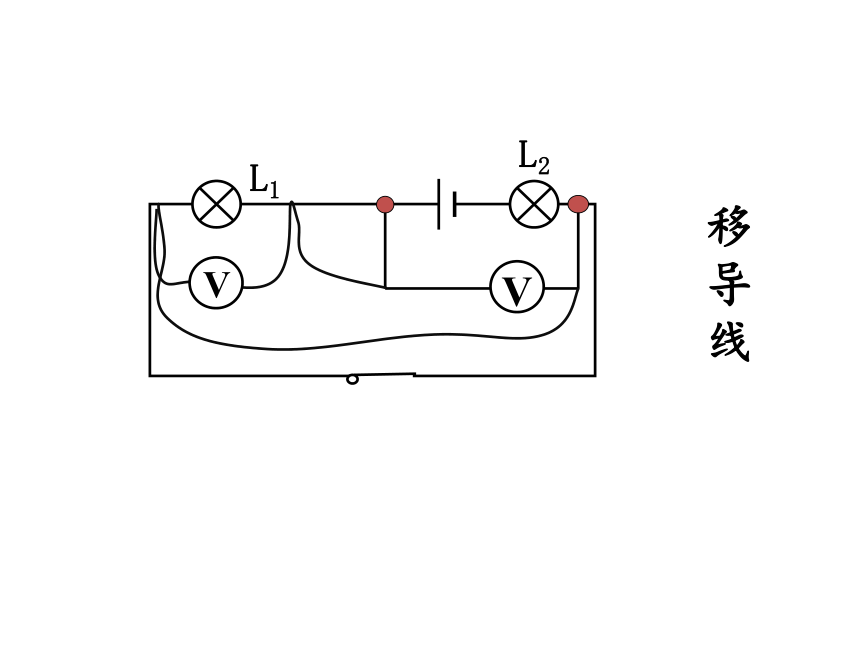

移导线
V2
V1
V1
L1
V2

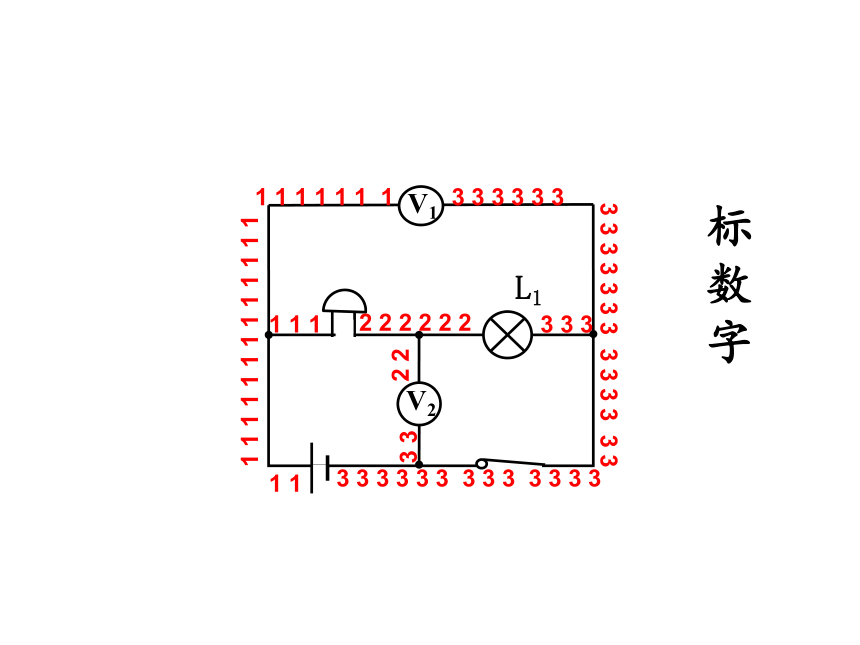

标数字
V2
V1
L1
1 1
1 1 1 1 1 1 1 1 1 1 1 1 1
1 1 1 1 1 1 1
1 1 1
2 2 2 2 2 2
2 2
3 3 3 3 3 3 3 3 3 3 3 3 3
3 3 3 3 3 3 3 3 3 3 3 3 3
3 3 3 3 3 3
3 3 3
3 3

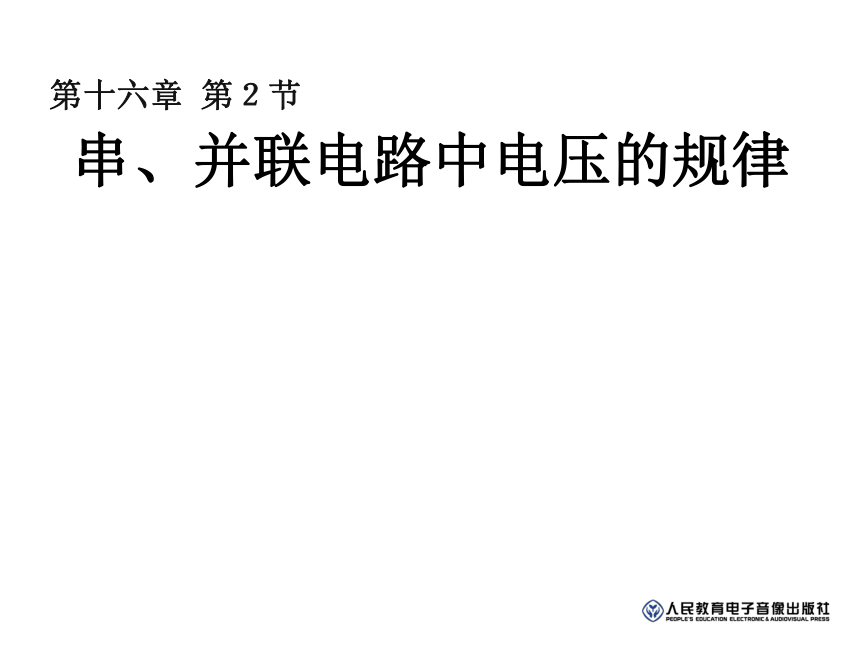

串、并联电路中电压的规律
第十六章 第２节
　　2．串联电路电压会有什么关系？
　　1．为什么两灯的发光情况会不一样？
　　不同规格的两灯泡串联。闭合开关，两灯都能发光吗？发光亮度一样吗？
观察并思考
提出问题
L1
L2
L2
A
B
C
L1
　　设计实验电路并画出电路图。
一、探究串联电路电压的规律
猜想假设
设计实验
V
　　1．调节电压表指针指零，检查器材；
　　2．按照电路图连接电路。断开开关，检查电路；
　　3．用电压表测量灯L1两端的电压，记为U1；
　　4．用电压表测量灯L2两端的电压，记为U2，测量灯L1、L2两端的总电压为U，记入表格；
　　5．更换灯泡，重复步骤3、4；
一、探究串联电路电压的规律
实验步骤
　　6．总结总电压和分电压关系。
L1
L2
L1
L2
②测灯L2两端的电压
　①测灯L1两端的电压
一、探究串联电路电压的规律
进行实验
L1
L2
④电源两端电压
　　③串联电路两端电压
L1
L2
一、探究串联电路电压的规律
进行实验
　　⑤ 改变两个小灯泡的规格重做上述实验。
L1
L1 两端的电压 U1/ V L2 两端的电压 U2/ V 两灯串联部分两端的总电压 U / V 电源两端的电压U'/ V
一、探究串联电路电压的规律
记录数据
　分析数据得出结论:
　　各用电器两端电压之和等于电源电压。
用公式表示：U=U1+U2
1V
1.8V
1.2V
3V
3V
2V
3V
3V
L2
L1
串联电路电压的规律
V
V
V
1.4V
2.2V
串联电路中，电阻越大，其分压越大。
3.6V
　　1．各支路两端的电压与电源两端电压的关系是怎样的？
　　2．与并联电路中的电流关系一样吗？
　　3．与串联电路中的电压关系一样吗？
二、探究并联电路电压的规律
问　题
作出猜想
　　电路图
L1
L2
　　主要步骤
电压表要选择合适的量程
　　注意：
二、探究并联电路电压的规律
设计实验
L2
S
L1
L2
S
L1
　　①测灯L1两端的电压
②测灯L2两端的电压
二、探究并联电路电压的规律
L2
S
L1
　　③ 电源两端电压
　　④ 改变两个小灯泡的规格重做上述实验。
二、探究并联电路电压的规律
L1 两端的电压 U1/ V L2 两端的电压 U2/ V 电源两端的电压U'/ V
二、探究并联电路电压的规律
数据表格
分析数据得出结论
3V
3V
3V
3V
3V
3V
各支路两端电压相等，等于电源电压。
U=U1=U2
用公式表示：
L2
L1
V
电压表无示数
V
电压表对电流的阻碍作用
很大，可以把电压表看作一个能够显示其自身两端电压的一个大电阻。
电压表显示的电压
接近电源电压
A
　　把几节电池串联起来组成电池组，用电压表分别测量每节电池两端的电压，然后测量这个电池组两端的电压。它们之间有什么关系？
想想做做
　　实验结果表明：电池组两端的电压等于每节电 池电压之和。
　　电池串联的电压规律：
