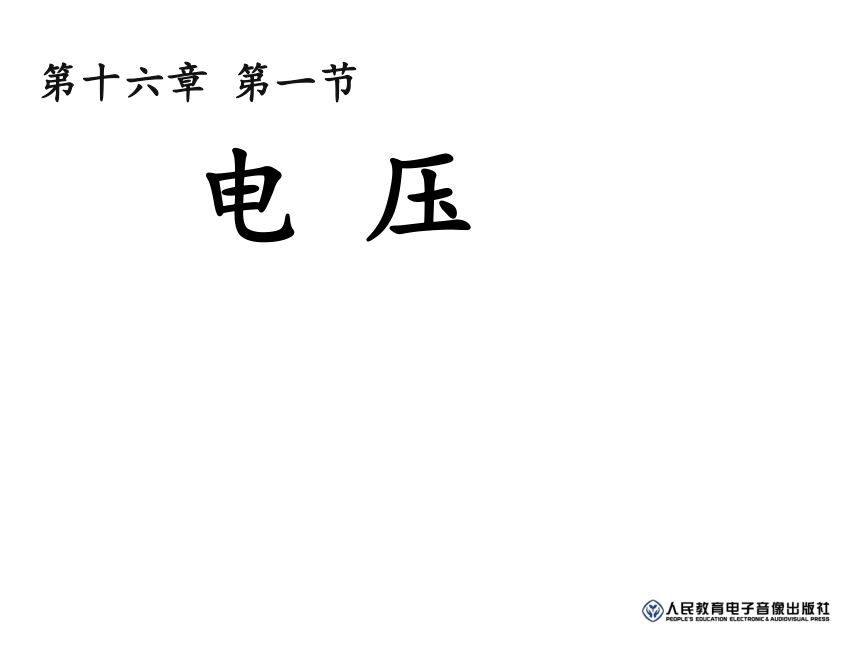

电 压
第十六章 第一节

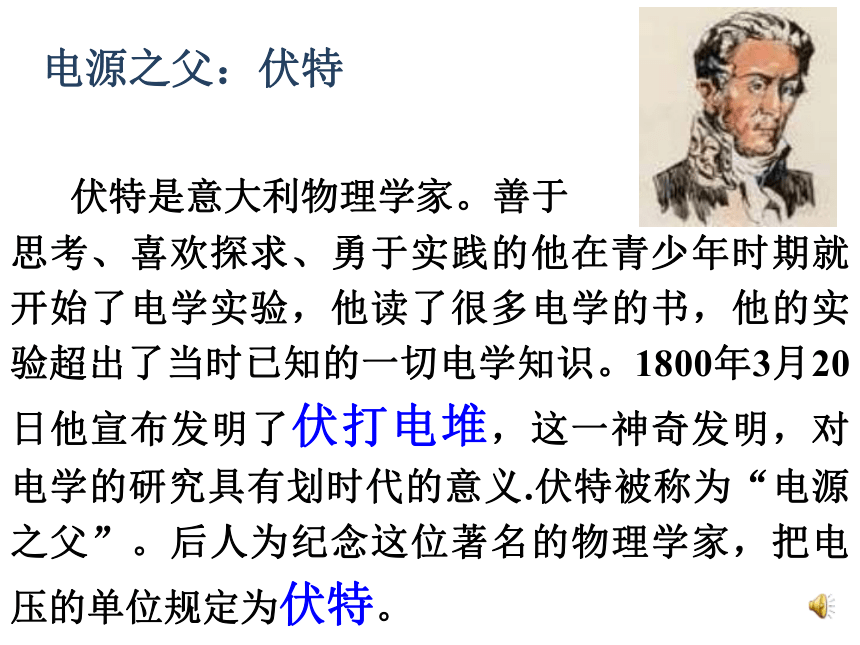

电源之父：伏特
伏特是意大利物理学家。善于
思考、喜欢探求、勇于实践的他在青少年时期就开始了电学实验，他读了很多电学的书，他的实验超出了当时已知的一切电学知识。1800年3月20日他宣布发明了伏打电堆，这一神奇发明，对电学的研究具有划时代的意义.伏特被称为“电源之父”。后人为纪念这位著名的物理学家，把电压的单位规定为伏特。

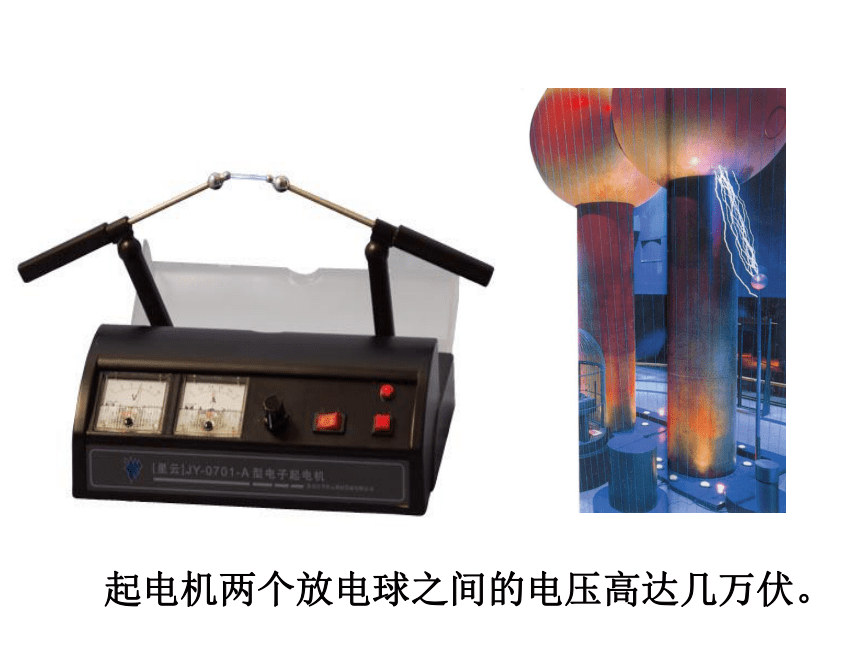

　　起电机两个放电球之间的电压高达几万伏。

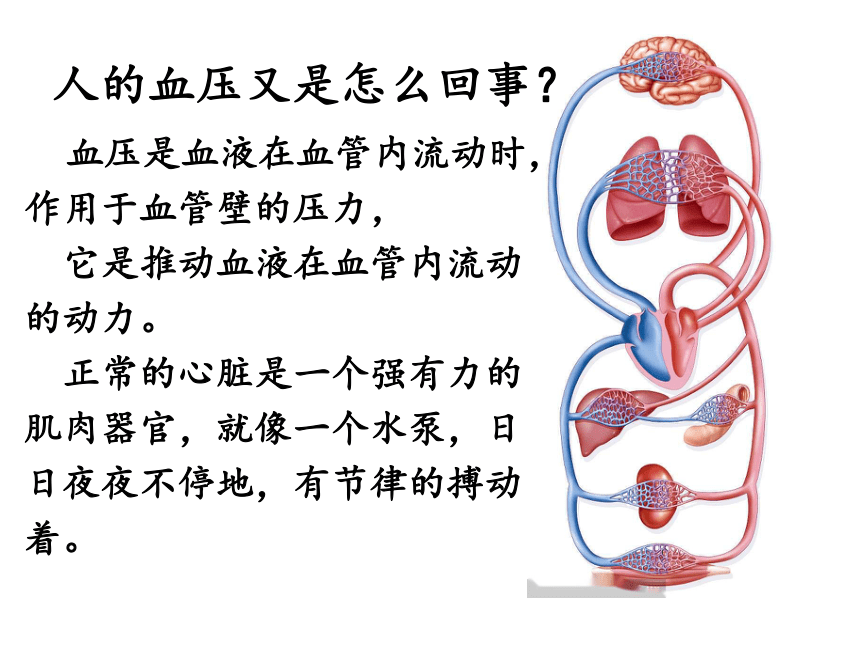

人的血压又是怎么回事？
血压是血液在血管内流动时，作用于血管壁的压力，
它是推动血液在血管内流动的动力。
正常的心脏是一个强有力的肌肉器官，就像一个水泵，日日夜夜不停地，有节律的搏动着。
血液在血管内流淌是因为有血压产生的推力使血液循环流淌。
电荷在电路中运动同样遇到阻碍，
那么为什么运动受阻的电荷还会勇往
直前的一直运动下去呢？
电压
金属中有大量自由电子所以能导电，可金属导体上的电子为什么能够定向移动？
是谁在推动电荷发生定向移动呢？

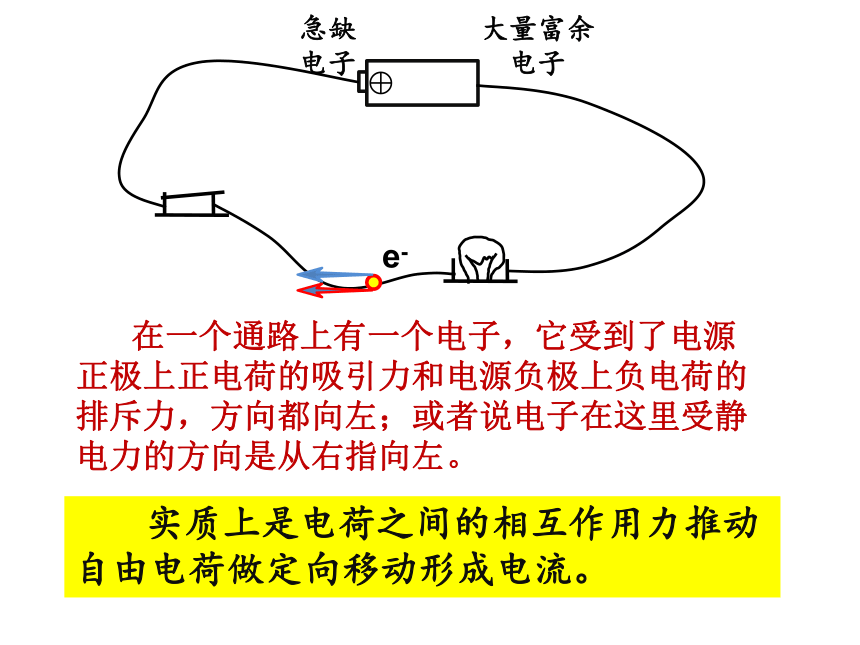

急缺电子
大量富余电子
e-
在一个通路上有一个电子，它受到了电源
正极上正电荷的吸引力和电源负极上负电荷的
排斥力，方向都向左；或者说电子在这里受静
电力的方向是从右指向左。
实质上是电荷之间的相互作用力推动
自由电荷做定向移动形成电流。

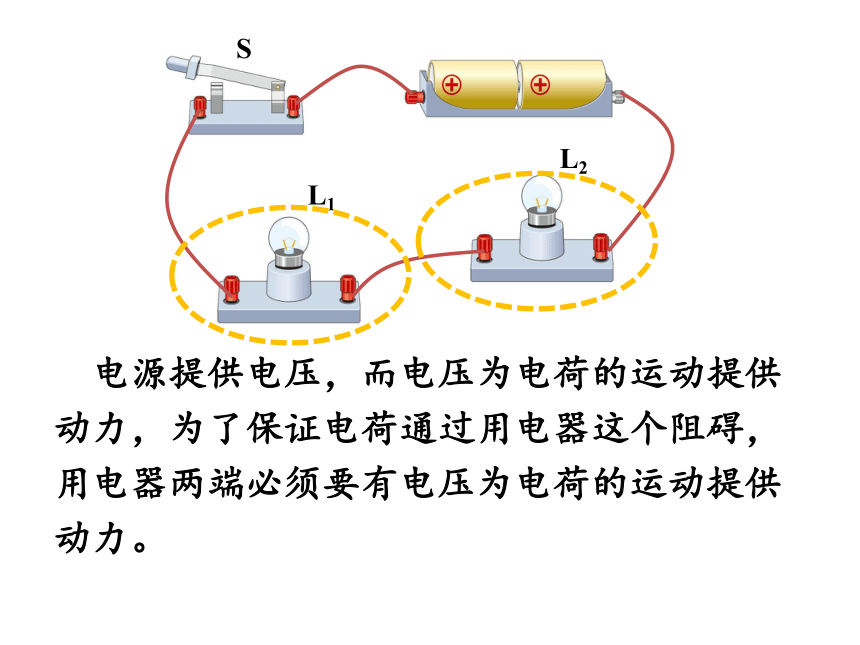

L1
S
L2
电源提供电压，而电压为电荷的运动提供
动力，为了保证电荷通过用电器这个阻碍，
用电器两端必须要有电压为电荷的运动提供
动力。

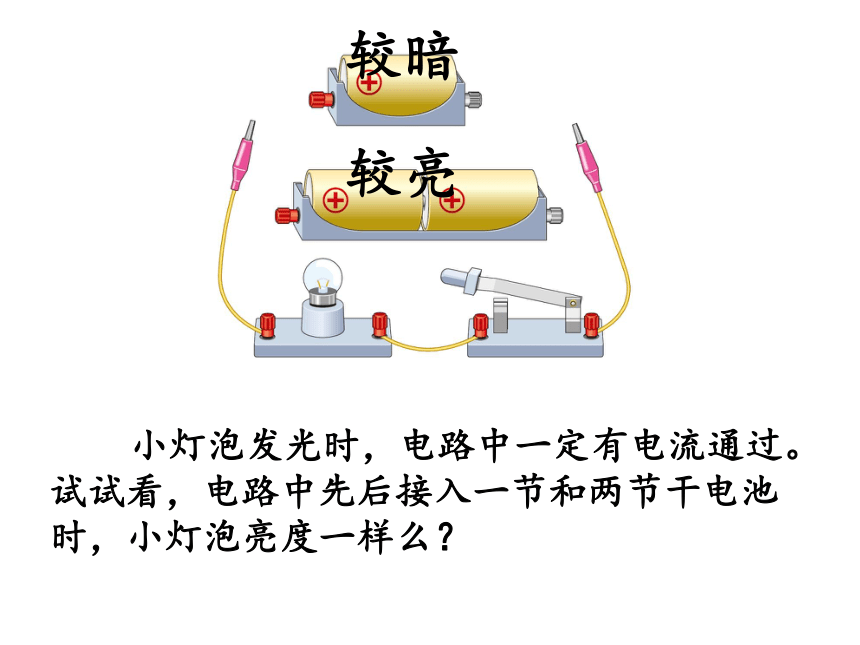

小灯泡发光时，电路中一定有电流通过。试试看，电路中先后接入一节和两节干电池时，小灯泡亮度一样么？
较暗
较亮
2．电压的单位：
国际单位：伏特（volt） ，简称伏（ V ）
常用单位：千伏（kV）；毫伏（mV）　　
换算：　　1 kV =1 000 V= 103 V
　　　　　　　 1 mV =0.001 V= 10-3 V
电压用字母（U）表示
一、电压

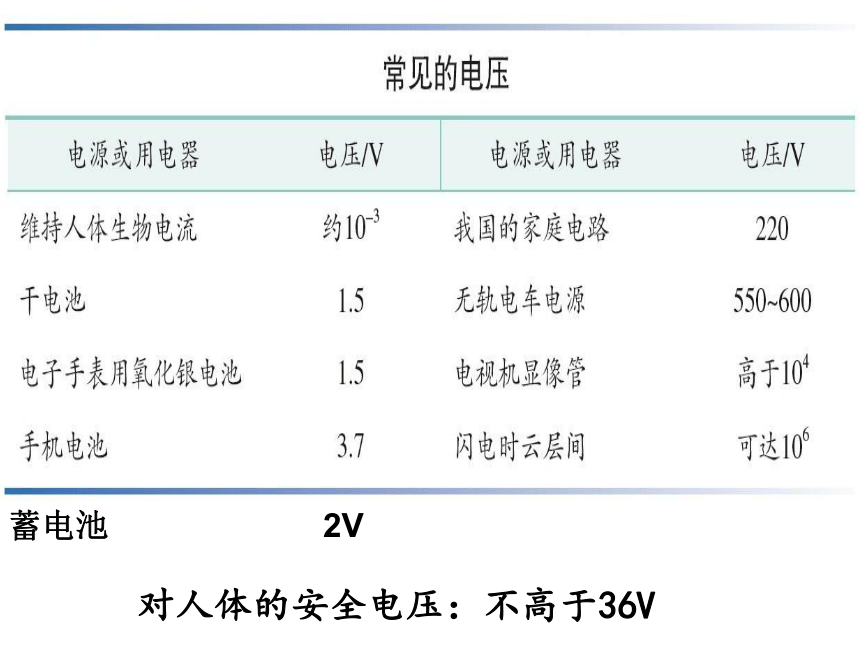

对人体的安全电压：不高于36V
蓄电池 2V

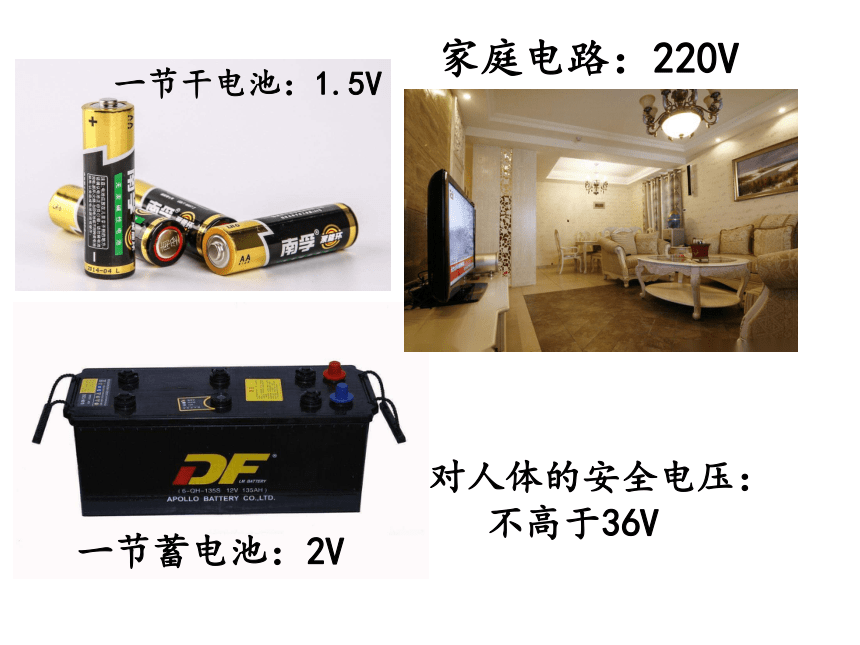

一节干电池：1.5V
一节蓄电池：2V
家庭电路：220V
对人体的安全电压：
不高于36V
电压是形成电流的原因,但是有电压不一定
就有电流。
形成电流的必要条件：
（1）有电源能提供电压。
（2）电路必须是通路。
电鳐的模样很怪,扁平身子,头和胸连在一起，
浑身光滑无鳞，电鳐凭着自己的“电武器”，能
随意电，在海洋里几乎是无敌的,能产生200伏特
以上的电压。
人如果不小心踩着海底的电鳐时，它放出的
电足够将一个成年人电倒。
电压表是测量电压的仪表
　　（2）电压表的读数
　　读数步骤：
　　第一步，看接线柱如何连接，明确量程；
　　第二步，看每一大格分成几个小格，算出分度值；
　　第三步，读出示数，读数时视线应与表盘垂直。
　　（1）调零（把指针调到零刻度）后，把电压表与被测电路并联接入电路（只能与被测部分并联），“—”接线柱靠近电源的负极，“3”或“15”接线柱靠近电源的正极。
　　（2） 3 V量程用“—”和“3”两接线柱，标尺每小格0.l V，每大格l V；15 V量程用“—”和“15”两接线柱，标尺每小格0.5 V，每大格5 V。
　　（3）估计被测电压，选择适当量程。如果判定被测电压不会超出15 V，可以先用最大测量值为15 V的量程。如果测得的电压不超过3 V，为提高读数的准确性，可以改用最大测量值为3 V的量程。
提　示
电压表的使用：
1.用电压表测量某元件两端的电压时，应与这个元件并联。
2.应该使标有“-”号的接线柱靠近电源负极，另一个接线柱靠近电源正极。
3.估测被测电压，选择合适的量程。
4.在电源电压不超过电压表量程的情况下，电压表可以直接接到电源两极，测量电源电压。
2．练习用电压表测量电压
实验
　　（1）电压表怎样连接？
V
用电压表测量用电器两端电压，将电压表和被测用电器并联。
　　将电压表接在小灯泡两端，接通电路，读取的数据是 ＿＿＿＿ V ；
　　将电压表接在电 源两端，接通电路，读取的数据是 ＿＿＿＿ V。
　　实验结果表明，电压表两次的示数是相等的，即在只有一个用电器的电路中，用电器两端的电压与电源电压相等。
实验结果
3V
3V
电压表和用电器并联测量用电器两端的电压，电压表
连出两个线头，这两个线头连电路哪两点，电压表就
显示哪两点之间的电压。
V
电压表的电阻非常大，不考虑流过电压表的电流，
电压表所在的那条路就相当于断路。
V3
L1
A
L2
V1
V2
电流表对电流的阻碍作用很小，与导线接近，
所以电流表相当于导线
电压表对电流的阻碍很大，几乎没有电流经过，
所以电压表所在的路相当于断路
V3
L1
A
L2
V1
V2
简化电路
V
V
L1
L2
移导线
V
V
L1
L2
移导线
L1
移导线
L2
V
V
V
V
移导线
V2
V1
V1
L1
V2
电压表 电流表
不 同 点 必须并联接入待测电路两端 必须串联接入待测电路
可以直接接在电源两极上此时示数即为电源电压 绝对不允许将电流表的两个接线柱直接接在电源的两极上，否则会烧毁电流表或损坏电源
相 同 点 都要注意零点校正“+”“-”接线柱的接法，电流从“+”进“-”出都需要先认清每个大格和每个小格表示的值，然后再读数. 　　1．两个表的读数各是多少？
量程0~3 V 1.6 V
量程0~15 V 8 V
练一练
2 V
　　2．三个表的读数各是多少？
12.5 V
1 V
练一练
　　3．连接电路，使小灯泡发光并且用电压表测量小灯泡两端的电压。
练一练
　　4．画出对应的电路图。
V
练一练
5.在图所示电路中，开关闭合后，会出
现的后果是（ ）
A.电流表与电压表被烧坏
B.电流表与电压表都不会被烧坏
C.只有电压表会被烧坏
D.只有电流表会被烧坏
D
6.如图所示，已知两只灯泡L1和L2是串联的，则在① ②和③三个电表中（电流表或电压表）判断正确的是 ( )
A. ①是电流表，②和③是电压表；
B. ①和③是电压表，②是电流表；
C. ①和②是电流表，③是电压表；
D. ①②和③都是电流表
B
