13.1 磁场 磁感线

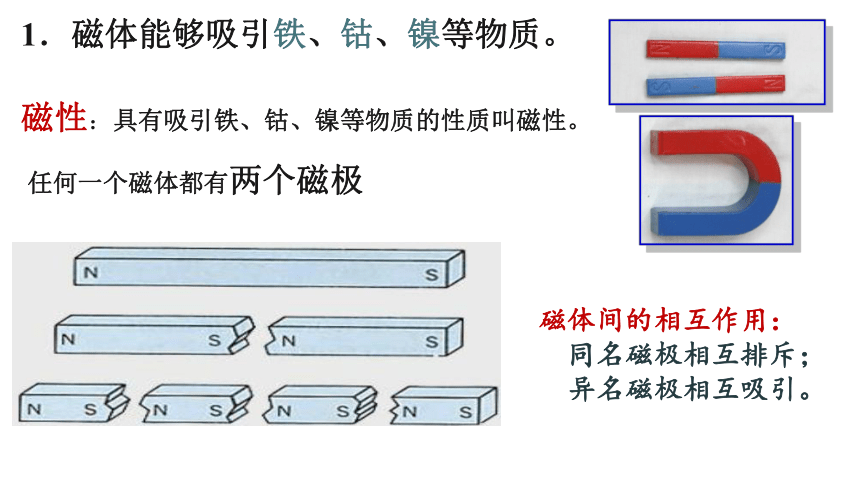

1．磁体能够吸引铁、钴、镍等物质。
磁性：具有吸引铁、钴、镍等物质的性质叫磁性。
任何一个磁体都有两个磁极
磁体间的相互作用：
同名磁极相互排斥；
异名磁极相互吸引。

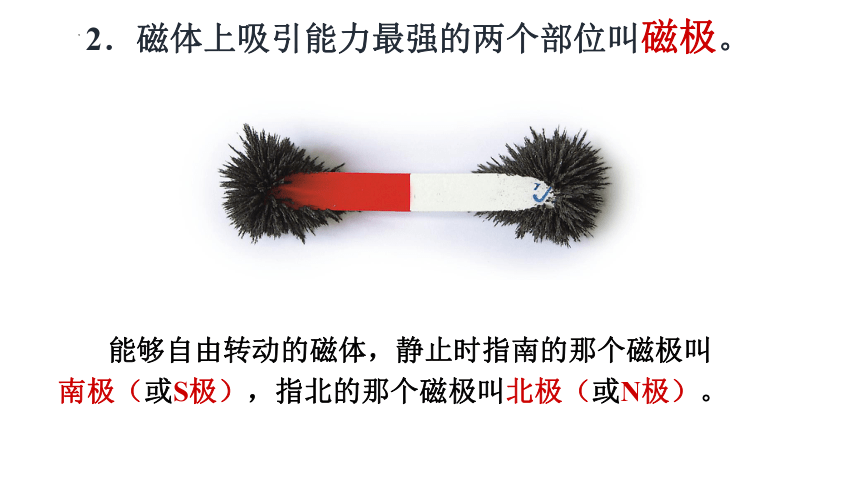

　　2．磁体上吸引能力最强的两个部位叫磁极。
　　能够自由转动的磁体，静止时指南的那个磁极叫南极（或S极），指北的那个磁极叫北极（或N极）。

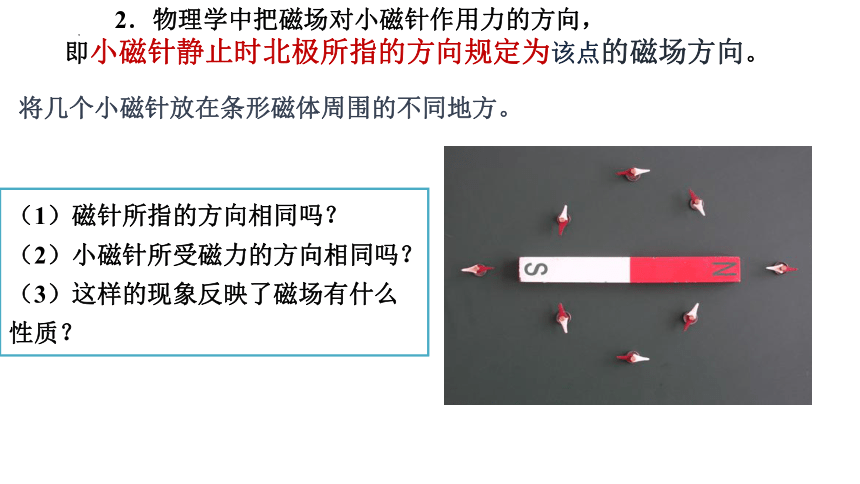

将几个小磁针放在条形磁体周围的不同地方。
（1）磁针所指的方向相同吗？
（2）小磁针所受磁力的方向相同吗？
（3）这样的现象反映了磁场有什么 性质？
　　2．物理学中把磁场对小磁针作用力的方向，
即小磁针静止时北极所指的方向规定为该点的磁场方向。

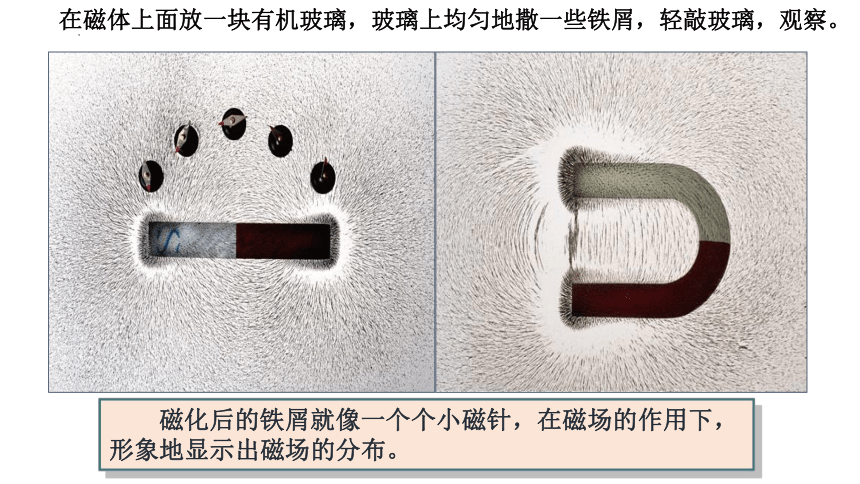

　　在磁体上面放一块有机玻璃，玻璃上均匀地撒一些铁屑，轻敲玻璃，观察。
　　磁化后的铁屑就像一个个小磁针，在磁场的作用下，形象地显示出磁场的分布。
　　3．我们把小磁针在磁场中排列情况，用一根带箭头的曲线画出来，形象地描述磁场，这样的曲线叫做磁感线。
用磁感线描述磁场的方法叫模型法。

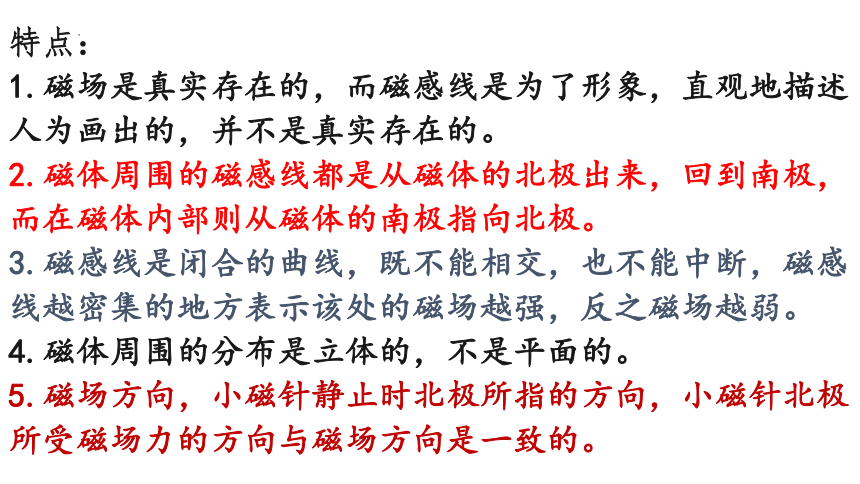

特点：
1.磁场是真实存在的，而磁感线是为了形象，直观地描述人为画出的，并不是真实存在的。
2.磁体周围的磁感线都是从磁体的北极出来，回到南极，而在磁体内部则从磁体的南极指向北极。
3.磁感线是闭合的曲线，既不能相交，也不能中断，磁感 线越密集的地方表示该处的磁场越强，反之磁场越弱。
4.磁体周围的分布是立体的，不是平面的。
5.磁场方向，小磁针静止时北极所指的方向，小磁针北极所受磁场力的方向与磁场方向是一致的。

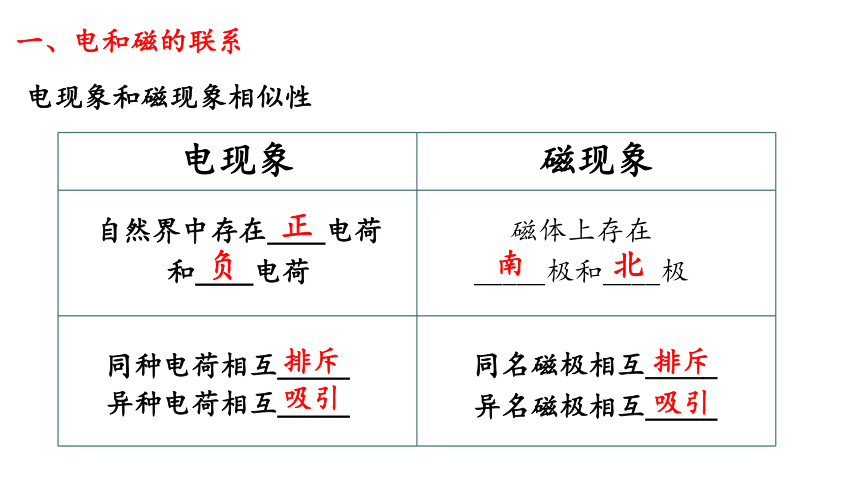

一、电和磁的联系
电现象和磁现象相似性
电现象 磁现象
自然界中存在____电荷
和____电荷
磁体上存在
_____极和____极
同种电荷相互_____
异种电荷相互_____
同名磁极相互_____
异名磁极相互_____
正
负
南
北
排斥
吸引
吸引
排斥

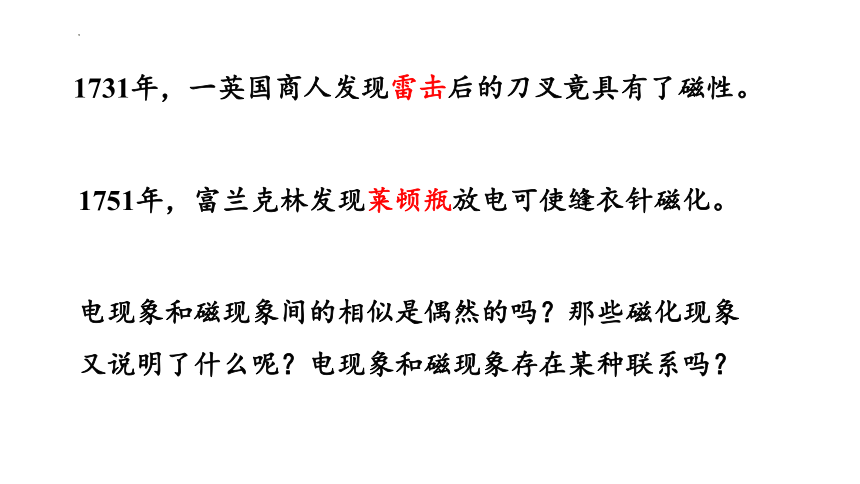

1731年，一英国商人发现雷击后的刀叉竟具有了磁性。
1751年，富兰克林发现莱顿瓶放电可使缝衣针磁化。
电现象和磁现象间的相似是偶然的吗？那些磁化现象又说明了什么呢？电现象和磁现象存在某种联系吗？
汉斯·奥斯特
1777-1851 丹麦
Yes!
No!
库仑
安培
托马斯·杨
1．磁场概念：磁场是存在于磁体或电流周围的一种客观存在的物质．
2．磁场的基本性质：对处在它里面的磁极或电流有磁场力的作用（这种性质叫做磁场具有力的性质）．
磁场不仅存在于磁体周围，还存在于电流周围．
实验证明：磁体对电流有力的作用
导体棒由静止变为运动
实验二：磁体对电流的作用力
实验证明：电流对电流有力的作用
通电导体棒相互吸引（排斥）
实验三：电流对电流的作用力
磁场
电流
电流
产生
作用
磁场
电流
磁体
产生
作用
磁场
磁体
磁体
产生
作用
二、磁感线
1．磁感线：在磁场中画一些有方向的曲线，在这些曲线上，每一点的切线方向都在该点的磁场方向上．
　
磁感线的特点：
(1)磁感线是为了形象地描述磁场而假想出来的有方向的曲线，并不是客观存在于磁场中的真实曲线．
(2)磁感线的疏密反映磁场的强弱，磁感线越密的地方表示磁场越强，磁感线越疏的地方表示磁场越弱．
(3)磁感线上每一点的切线方向就是该点的磁场方向．
(4)磁感线是闭合曲线，不相交，不相切，也不中断．
(5)磁场中的任何一条磁感线都是闭合曲线，在磁体外部由N极指向S极，在磁体内部由S极指向N极．
条形磁铁
蹄形磁铁
通电螺线管
通电螺线管：用右手握住螺旋管，让弯曲的四指所指的方向跟电流方向一致，大拇指所指的方向就是螺线管内部磁感线的方向。
（大拇指指向螺线管北极）
三、安培定则：
横截面（左视）图
“×”表示磁场（或电流）方向垂直进入纸面；
“·”表示磁场（或电流）方向垂直离开（出）纸面；
通电螺线管磁场的磁感线分布：
安培定则：
用右手握住导线，让伸直的大拇指所指的方向跟电流的方向一致，弯曲的四指所指的方向就是磁感线的环绕方向。
直线电流：
(立体)图
直线电流：
纵截面(平视)图
横截面(俯视)图
环形电流：
安培定则：
让右手弯曲的四指和环形电流的方向一致，伸直的大拇指所指的方向就是环形导线轴线上磁感线的方向。
三种常见的电流的磁感线
所有磁现象都可以归结为运动电荷（电流）之间通过磁场而发生的相互作用。在原子、分子等物质微粒内部，存在着一种环形电流——分子电流，分子电流使每个物质微粒都成为微小的磁体，它的两侧相当于两个磁极。
安培分子电流假说：
磁铁和电流的磁场本质上都是由运动的电荷产生的。
安培分子电流假说对一些磁现象的解释：
地磁场
例:：如图所示，表示蹄形磁铁周围的磁感线，磁场中有a、b两点，下列说法
正确的是(　　)
A．a、b两处的磁感应强度的大小不等，Ba>Bb
B．a、b两处的磁感应强度的大小不等，BaC．蹄形磁铁的磁感线起始于蹄形磁铁的N极，终止于蹄形磁铁的S极。
D．a处没有磁感线，所以磁感应强度为零。
B
(1)在没画磁感线的地方，并不表示没有磁场存在．
(2)若多个磁体或电流的磁场在空间某区域叠加，磁感线描述的是叠加后的合磁场的磁感线分布情况，不能认为该区域有多条磁感线相交．
磁场中某区域的磁感线如图所示，则(　　)
A．a、b两处的磁感应强度的大小不相等，Ba>Bb
B．a、b两处的磁感应强度的大小不相等，BaC．a、b两处磁场方向一定相同
D．a处没有磁感线，所以磁感应强度为零
B
