(共41张PPT)
2.10测定电池的电动势和内阻
第二章 恒定电流

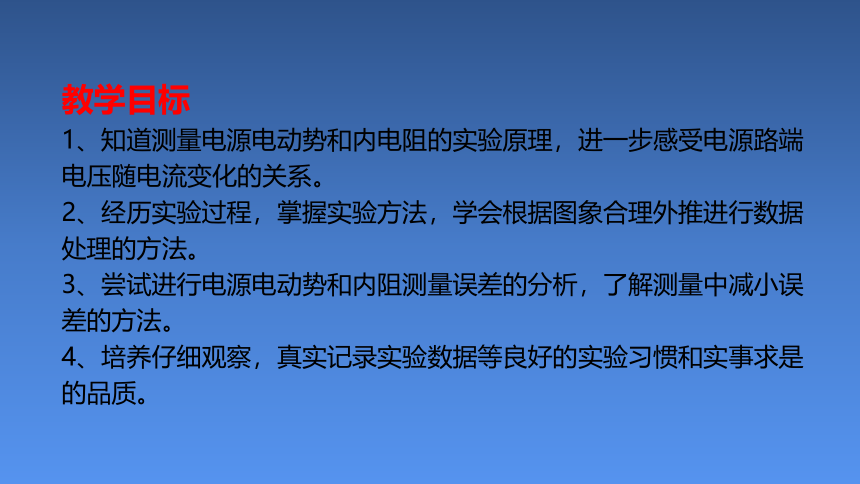

教学目标
1、知道测量电源电动势和内电阻的实验原理,进一步感受电源路端电压随电流变化的关系。
2、经历实验过程,掌握实验方法,学会根据图象合理外推进行数据处理的方法。
3、尝试进行电源电动势和内阻测量误差的分析,了解测量中减小误差的方法。
4、培养仔细观察,真实记录实验数据等良好的实验习惯和实事求是的品质。

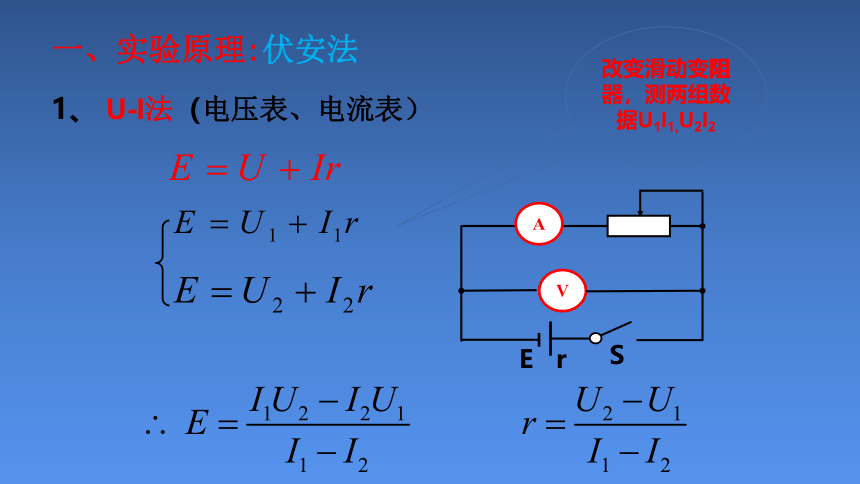

1、 U-I法(电压表、电流表)
A
V
S
E r
一、实验原理:伏安法
改变滑动变阻器,测两组数据U1I1,U2I2

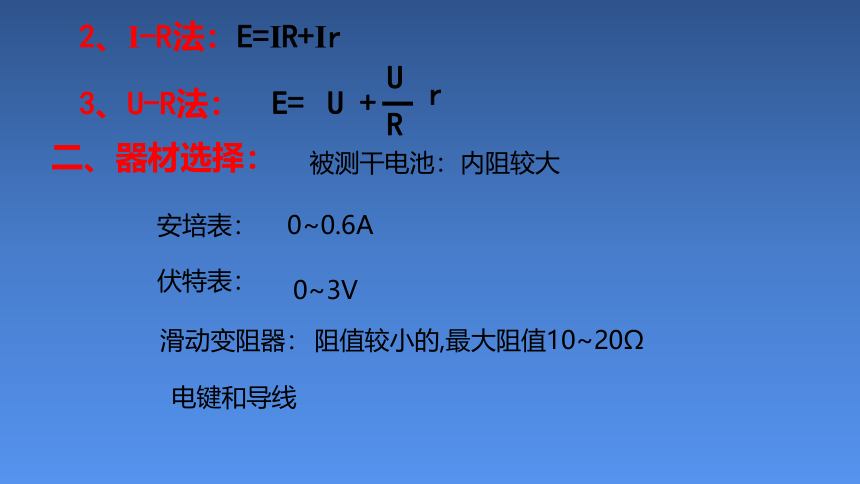

2、I-R法:E=IR+Ir
3、U-R法:
r
R
U
U +
E=
安培表:
0~0.6A
伏特表:
0~3V
滑动变阻器:
阻值较小的,最大阻值10~20Ω
被测干电池:内阻较大
电键和导线
二、器材选择:

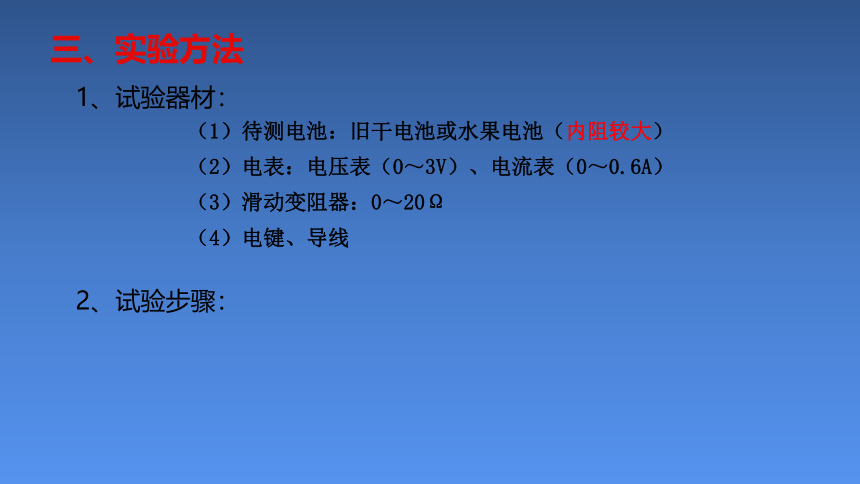

三、实验方法
1、试验器材:
(1)待测电池:旧干电池或水果电池(内阻较大)
(2)电表:电压表(0~3V)、电流表(0~0.6A)
(3)滑动变阻器:0~20Ω
(4)电键、导线

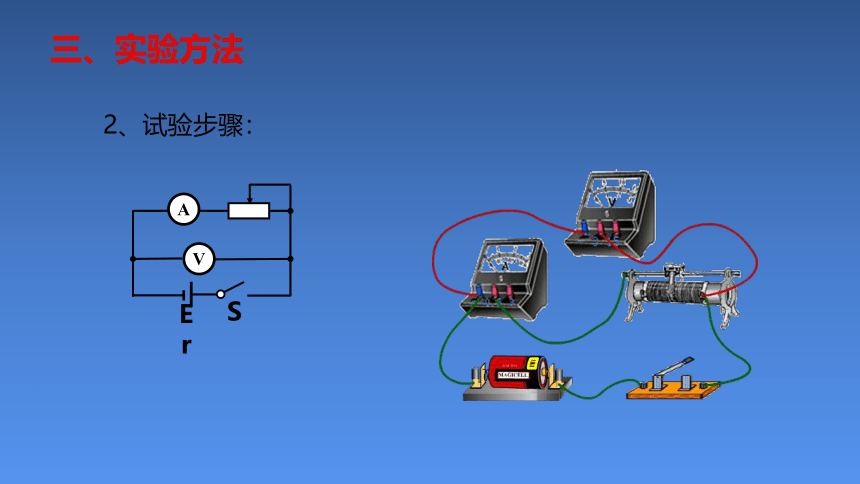

2、试验步骤:
2、试验步骤:
三、实验方法
三、实验方法
A
V
S
E r

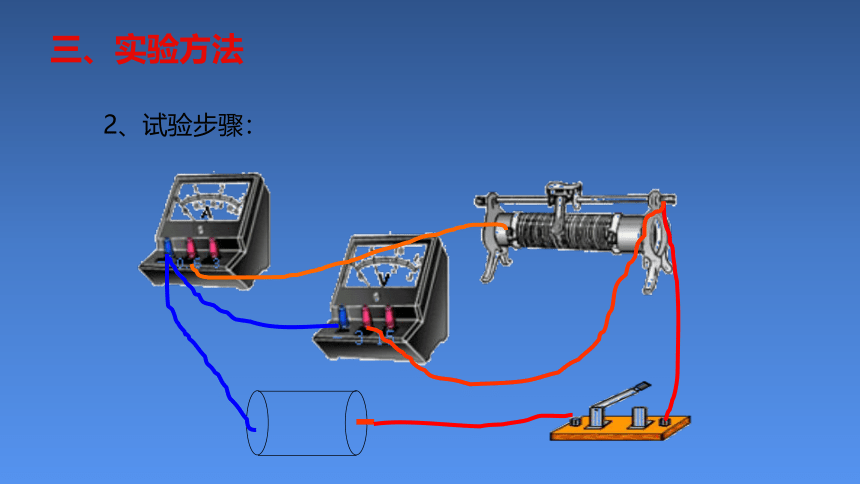

2、试验步骤:

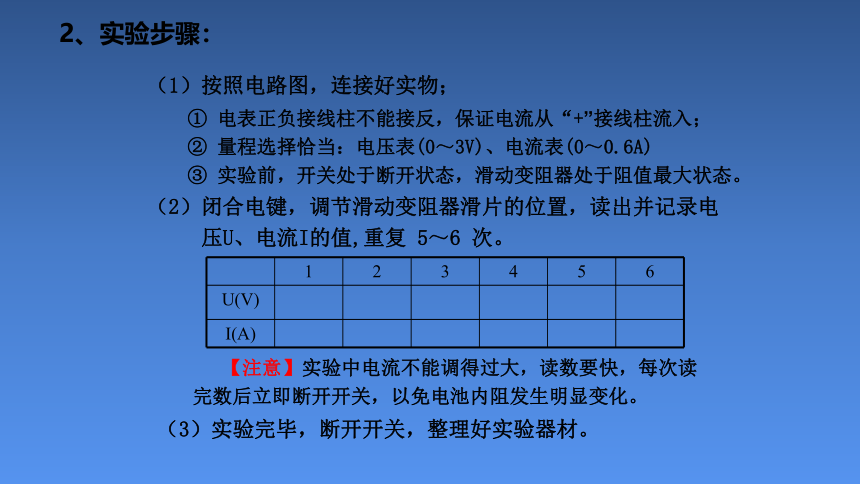

2、实验步骤:
(1)按照电路图,连接好实物;
① 电表正负接线柱不能接反,保证电流从“+”接线柱流入;
② 量程选择恰当:电压表(0~3V)、电流表(0~0.6A)
③ 实验前,开关处于断开状态,滑动变阻器处于阻值最大状态。
(2)闭合电键,调节滑动变阻器滑片的位置,读出并记录电
压U、电流I的值,重复 5~6 次。
1 2 3 4 5 6
U(V)
I(A)
【注意】实验中电流不能调得过大,读数要快,每次读完数后立即断开开关,以免电池内阻发生明显变化。
(3)实验完毕,断开开关,整理好实验器材。

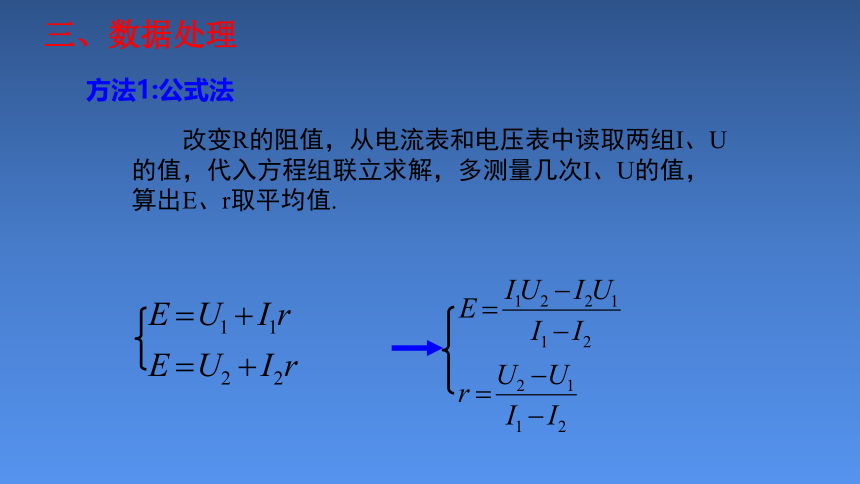

方法1:公式法
改变R的阻值,从电流表和电压表中读取两组I、U的值,代入方程组联立求解,多测量几次I、U的值,算出E、r取平均值.
三、数据处理
E
I短

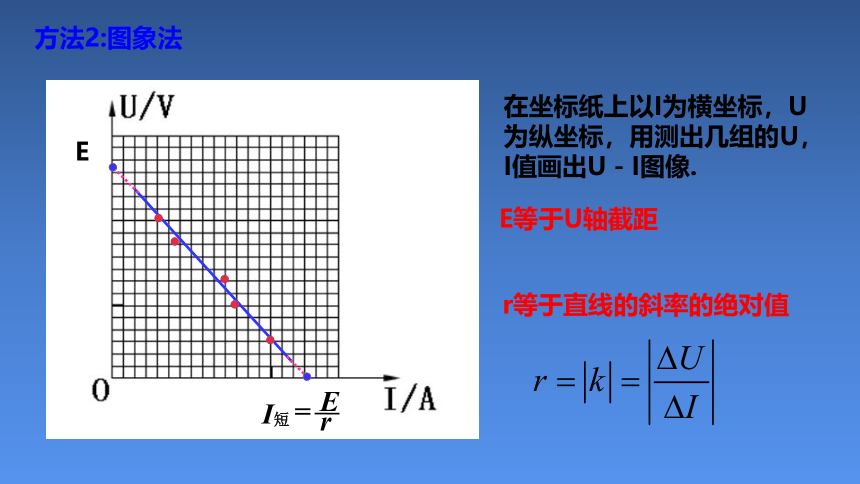

方法2:图象法
在坐标纸上以I为横坐标,U为纵坐标,用测出几组的U,I值画出U-I图像.
E
I
r
=

E
E等于U轴截距
r等于直线的斜率的绝对值

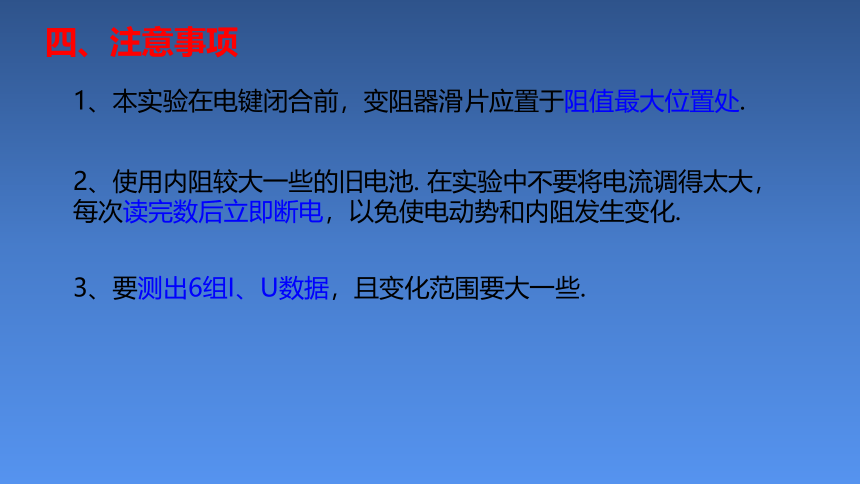

四、注意事项
1、本实验在电键闭合前,变阻器滑片应置于阻值最大位置处.
2、使用内阻较大一些的旧电池. 在实验中不要将电流调得太大,每次读完数后立即断电,以免使电动势和内阻发生变化.
3、要测出6组I、U数据,且变化范围要大一些.

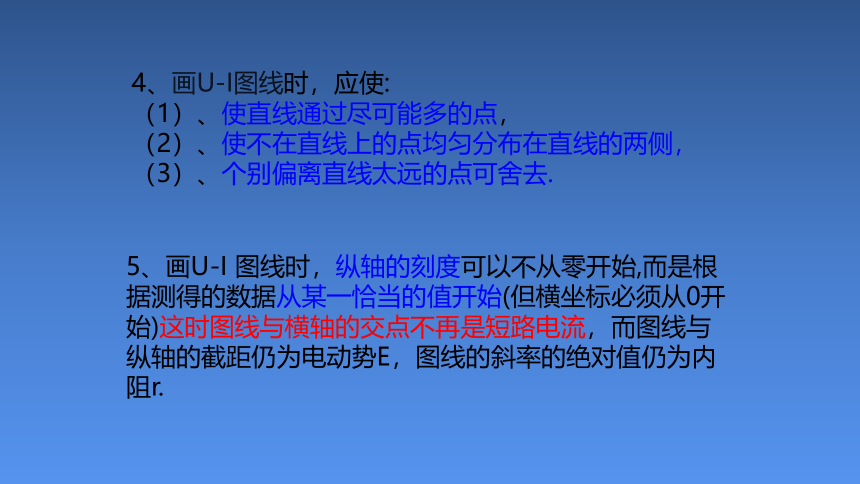

4、画U-I图线时,应使:
(1)、使直线通过尽可能多的点,
(2)、使不在直线上的点均匀分布在直线的两侧,
(3)、个别偏离直线太远的点可舍去.
5、画U-I 图线时,纵轴的刻度可以不从零开始,而是根据测得的数据从某一恰当的值开始(但横坐标必须从0开始)这时图线与横轴的交点不再是短路电流,而图线与纵轴的截距仍为电动势E,图线的斜率的绝对值仍为内阻r.
甲图:误差来源于电压表的分流作用
五、电路的选择及误差分析
甲:电流表外接时
A
V
S

R
A
V
K
E,r
1、本实验中,存在的系统误差是由于电压表的分流引起。
电流表外接时
U测=U真
= + Iv
I真
I测
短路时U =0,Iv=0,I真=I测.
0
U
I
测量值
真实值
I测
I 真
U越大,电压表的分流越严重,电流误差就越大。所以内阻小一点时测量误差小一些。
2、由U-I图线可知,该实验的测量结果将导致电源的电动势E和内阻r都偏小。
斜率k绝对值=r
乙图:误差来源于电流表的分压作用
A
V
S

R
乙:电流表内接时
A
V
K
E,r
1、本实验中,存在的系统误差是由于电流表的分压引起。
2、由U-I图线可知,该实验的测量结果将导致电源的内阻r偏大,但电动势E测=E真。
0
U
I
测量值
真实值
电流表内接时
斜率k绝对值=r
U真= U测+UA
I测= I真
断路时I=0 ,UA=0,U真= U测
U测
U 真
I越大,电流表的分压越严重,电压误差就越大。所以内阻大一点时测量误差小一些。
3、等效电源法(甲):
R
V
A

+
-
E测 = E等 < E真 r测 = r真与RV并联< r真
R
V
A

+
-
E测 r测
适宜测小内阻电源
等效电源法(乙):
R
V
A

+
-
V
E测 r测
R
V

+
-
E测
E测 = E等 =E真 r测 = r真+RA > r真
适宜测大内阻电源
设计测E、r的其它方法及误差分析
七、实验设计
单表法:一只电表(理想电表)、定值电阻(电阻箱)
(1)电流表+定值电阻
(2)电压表+定值电阻
A
S
E r
R
V
S
E r
R
V
A
R
1/R
做“用电流表和电压表测定电池的电动势和内阻”的实验,可供选用的器材有:
A.电流表(量程:0~0.6 A RA=1 Ω)
B.电流表(量程:0~3 A RA=0.6 Ω)
C.电压表(量程:0~3 V R V=5 kΩ)
D.电压表(量程:0~15 V R V=10 kΩ)
典型例题
E.滑动变阻器(阻值范围:0~10 Ω 额定电流:1.5 A)
F.滑动变阻器(阻值范围:0~2 kΩ 额定电流:0.2 A)
G.待测电源(一节一号干电池)、开关、导线若干
(1)请画出能使本实验测量精确程度较高的实验电路图。
(2)电路中电流表应选用______,电压表应选用______,滑动变阻器应选用______。(填字母代号)
A
C
E
(3)如图甲所示为实验所需器材,请按电路图连接实物图。
解题指导:(1)实验器材的选取应遵循安全、精确和操作方便的原则。本实验的误差主要来自电压表的分流。因此,本实验中滑动变阻器的选择原则是:阻值范围小而额定电流较大。电压表的选择原则是:在满足量程要求的前提下选取内阻较大的。电流表的选择需根据实验中电流大小的估算值来确定。
(2)根据实验要求,先画出电路图,然后根据电路图连接实物图。
解析:(1)电路如图乙所示
(2)考虑到待测电源只有一节干电池,所以电压表应选C;实验中电流又不能太大,一般不超过0.5 A,所以电流表应选A;滑动变阻器不能选择太大的阻值,从允许最大电流和减小实验误差来看,应选择电阻较小而额定电流较大的滑动变阻器E。
(3)如图丙所示
注意:闭合开关前,要使滑动变阻器接入电路的电阻最大,即滑到最左端。
答案:(1)如图乙所示 (3)如图丙所示
典型例题 用电流表和电压表测定由三节干电池串联组成的电池组(电动势约4.5 V,内电阻约1 Ω)的电动势和内电阻,除待测电池组、电键、导线外,还有下列器材供选用:
A.电流表:量程0.6 A,内电阻约1 Ω
B.电流表:量程3 A,内电阻约0.2 Ω
C.电压表:量程3 V,内电阻约30 kΩ
D.电压表:量程6 V,内电阻约60 kΩ
E.滑动变阻器:0~1 000 Ω,额定电流0.5 A
F.滑动变阻器:0~20 Ω,额定电流2 A
(1)为了使测量结果尽量准确,电流表应选用______,电压表应选用______,滑动变阻器应选用________(均填仪器的字母代号)。
(2)下图为正确选择仪器后,连好的部分电路。为了使测量误差尽可能小,还需在电路中用导线将______和______相连、______和______相连、______和______相连(均填仪器上接线柱的字母代号)。
A
D
F
a
d
c
g
f
h
解析:(1)此次实验电流表内阻对实验没有影响,选择小量程电流表,减小读数误差;串联电池的电动势约为4.5 V,电压表应选择D项;接入电路中的电阻在满足要求的条件下不宜过大,容易调节,故滑动变阻器应选 F。
(2)电压表的内阻相对滑动变阻器的内阻较大,流经电压表的电流可以忽略不计,所以选择电流表内接法,以减小误差。
典型例题:小明利用如图1所示的实验装置测量一节干电池的电动势和内阻。
(1)图中电流表的示数为__________A。
(2)调节滑动变阻器,电压表和电流表的示数记录如下:
0.44
U(V) 1.45 1.36 1.27 1.16 1.06
I(A) 0.12 0.20 0.28 0.36 0.44
请根据表中的数据,在图2所示的方格纸上作出U-I图线。
由图线求得:电动势E=_________________________ V;内阻r=______________________Ω。
(3)实验时,小明进行了多次测量,花费了较长时间,测量期间一直保持电路闭合,其实,从实验误差考虑,这样的操作不妥,因_____________________________________________
解析:(1)电流表读数时注意量程和有效数字,电流表使用的量程为0~0.6 A,所以电流表读数为0.44 A。
1.60(1.58~1.62都算对)
1.2(1.18~1.26都算对)
干电池长时间使用后,电动势和内阻会发生变化,导致实验误差增大
(2)画U-I图线时注意所描各点要均匀分布在线的两侧,并且纵坐标要从1 V开始。U-I图线如图所示
根据E=U+Ir,图象中纵截距为电动势,所以E=1.60 V(1.58~1.62都算对),斜率为内阻,所以r=1.2 Ω(1.18~1.26都算对)。
(3)干电池长时间使用后,电动势和内阻会发生变化,导致实验误差增大。
课后习题(做在课本上)
同步练习
课后作业
谢谢聆听!!
