新人教版高中物理必修3 第十一章
11.4 串联电路和并联电路

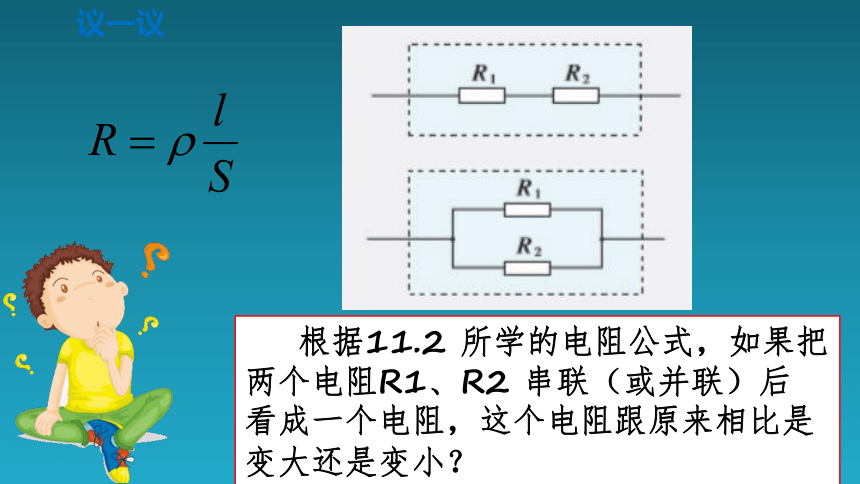

议一议
根据11.2 所学的电阻公式，如果把两个电阻R1、R2 串联（或并联）后 看成一个电阻，这个电阻跟原来相比是变大还是变小？

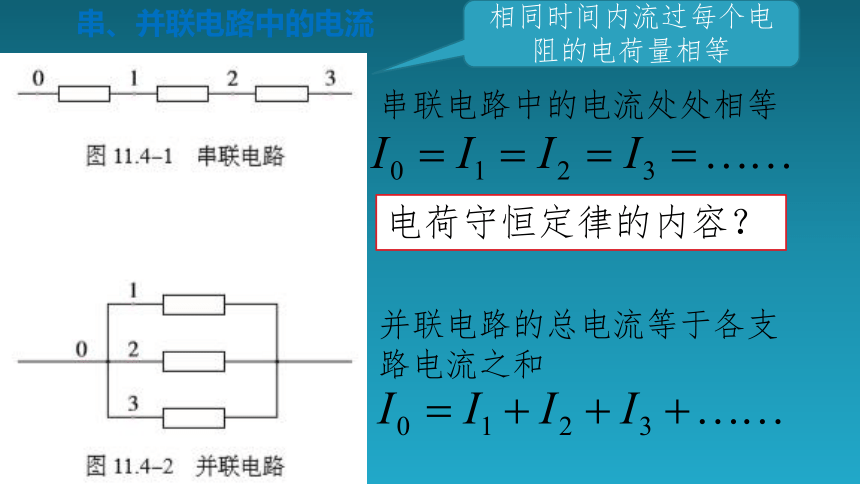

串、并联电路中的电流
电荷守恒定律的内容？
串联电路中的电流处处相等
并联电路的总电流等于各支路电流之和
相同时间内流过每个电阻的电荷量相等
串、并联电路中的电压
串联电路两端的总电压等于各部分电路两端电压之和
4
5 7
6
并联电路的总电压与各之路电压相等

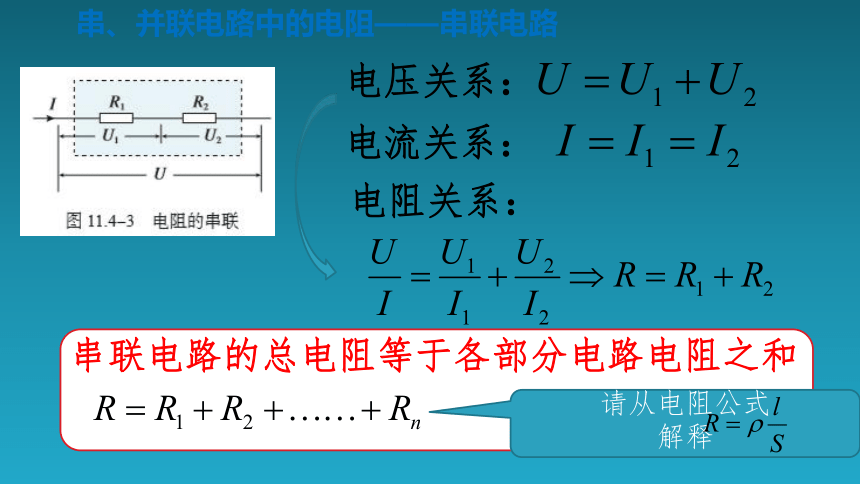

串、并联电路中的电阻——串联电路
电压关系：
电流关系：
电阻关系：
串联电路的总电阻等于各部分电路电阻之和
请从电阻公式 解释
串、并联电路中的电阻——并联电路
电压关系：
电流关系：
电阻关系：
并联电路总电阻的倒数等于各部分电路电阻的倒数之和
课堂练习
如图所示，A、B间电压恒为U，当滑动变阻器的滑片P逐渐向上端移动的过程中，灯泡两端的电压( )
A. 一直为U
B. 一直为0
C. 逐渐增大到U
D. 逐渐减小到0
C
课堂练习
在如图所示电路中，R2=2R1，电路两端电压恒定，当S断开时，电流表的读数为0.5A，电压表的读数为4V，则当S闭合时，电流表和电压表的读数分别为( )
A. 1.5A，6V
B. 0.75A，4V
C. 1.5A，0V
D. 0A，6V
D
电压表和电流表的电路结构
敏电流表一般指灵敏电流计。灵敏电流计是供学生实验或实验室检查直流电路中微弱的电流或微小电压用的，它是一种高灵敏度的磁电式仪表，可以测量10-7～10-12A的微小电流
指针在哪里？
可以改装测量大电流或电压吗？
电压表和电流表的电路结构——电流表
3A
I
0.03A
满偏电流Ig
0.03A
分流IR
分流电阻
分流电阻大小
并联关系
总电阻如何变？
电压表和电流表的电路结构——电压表
满偏电压Ug
待测电压U
分压UR
分压电阻
分压电阻大小
串联关系
总电阻如何变？
例题
一个表头的内阻Rg 为30 Ω，满偏电流Ig 为1 mA。要把它改装为量程0 0.6 A 的电流表，需要并联多大的电阻？改装后电流表的内阻是多少？
解：通过电阻R 的电流
IR＝I－Ig＝（0.6－0.001）A ＝ 0.599 A
由欧姆定律可以求出分流电阻
电流表内阻RA 等于Rg 与R的并联值，有
课堂小结
1. 串联电路 并联电路
电压
电流
电阻
2. 电流表扩大量程：并联分流电阻
2. 表头改装电压表：串联分压电阻
拓展学习：伏安特性曲线（横坐标表示电压 U，纵坐标表示电流 I ）
对于金属导体，在温度没有显著变化时，电阻几乎是不变的（不随电流、电压改变），它的伏安特性曲线是一条过原点的直线
线性元件
欧姆定律对电解质溶液也适用，但对气态导体（如日光灯管、霓虹灯管中的气体）和半导体元件并不适用。也就是说，在这些情况下电流与电压不成正比
非线性元件
