11.5 实验：练习使用多用电表

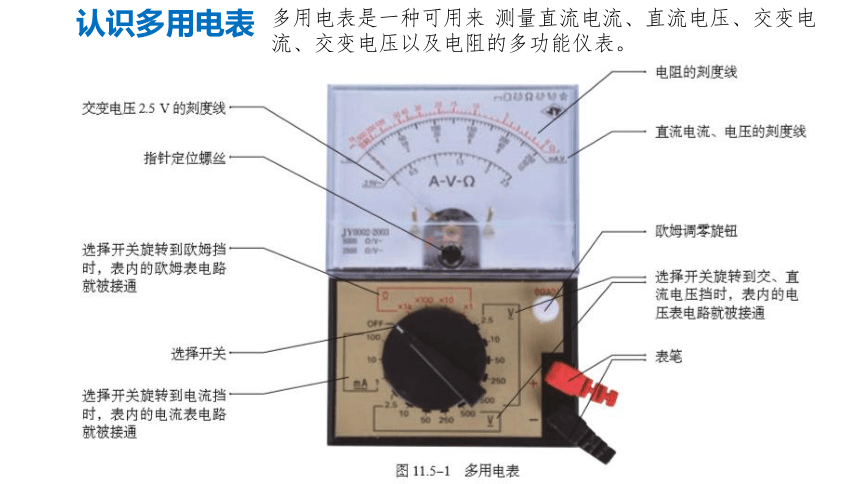

认识多用电表
多用电表是一种可用来 测量直流电流、直流电压、交变电流、交变电压以及电阻的多功能仪表。

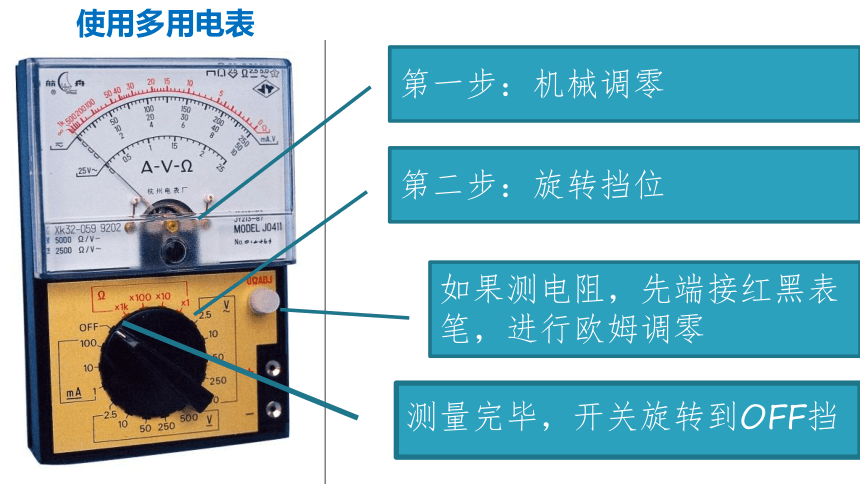

使用多用电表
第一步：机械调零
第二步：旋转挡位
测量完毕，开关旋转到OFF挡
如果测电阻，先端接红黑表笔，进行欧姆调零

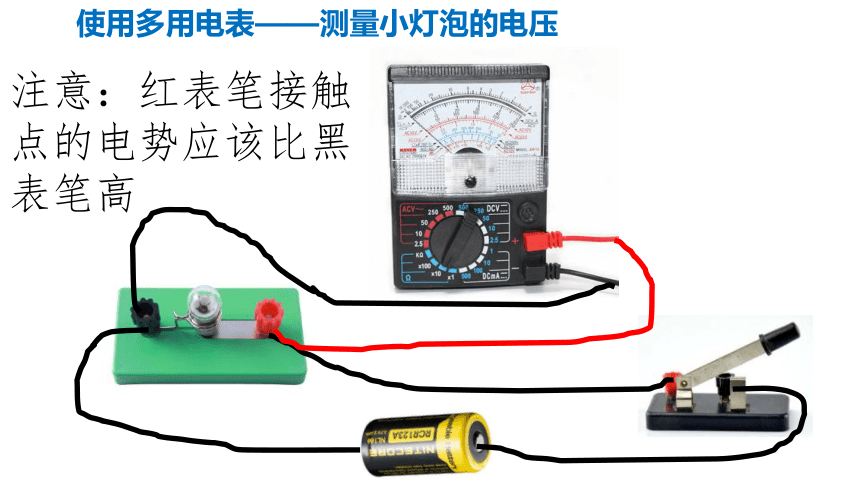

使用多用电表——测量小灯泡的电压
注意：红表笔接触点的电势应该比黑表笔高

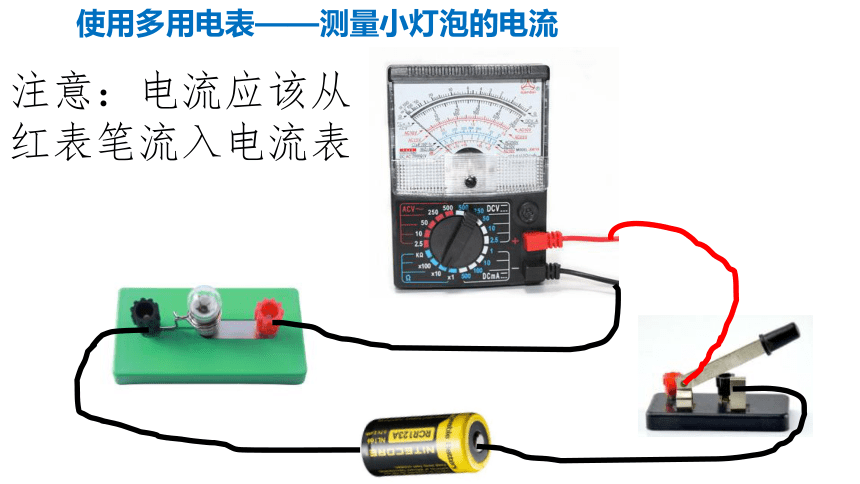

使用多用电表——测量小灯泡的电流
注意：电流应该从红表笔流入电流表
使用多用电表——测量电阻
使用
机械调零
选择档位
红黑表笔短接进行欧姆调零
测量
关闭：置于OFF档
旋转合适挡位使指针在中间区域
结果乘以所选挡位倍率
课堂练习
在使用多用电表测电阻时，一同学选用“×10Ω”挡，调整欧姆零点后测量一电阻的阻值，发现指针向右偏转幅度太小，为了把电阻的阻值测得更准确些，下列判断和做法正确的是( )
A. 换用“×1Ω”挡，直接测量
B. 换用“×100Ω”挡，直接测量
C. 换用“×1Ω”挡，重新调整欧姆零点后测量
D. 换用“×100Ω”挡，重新调整欧姆零点后测量
D
课堂练习
在“测定金属的电阻率”的实验中，在连接电路前，先利用多用电表×10档粗略测量金属丝的电阻Rx，其示数如图所示，则该电阻丝电阻值约为( )
A. 150Ω
B. 19Ω
C. 110Ω
D. 11Ω
C
数字式多用电表
课堂小结
1. 多用电表的结构：
2. 用多用电表测电压：红表笔接触点的电势应该比黑表笔高
3. 用多用电表测电流：电流应该从红表笔流入电流表
4. 用多用电表测电阻：每次换档位，在测量前进行欧姆调零
