光 的 干 涉

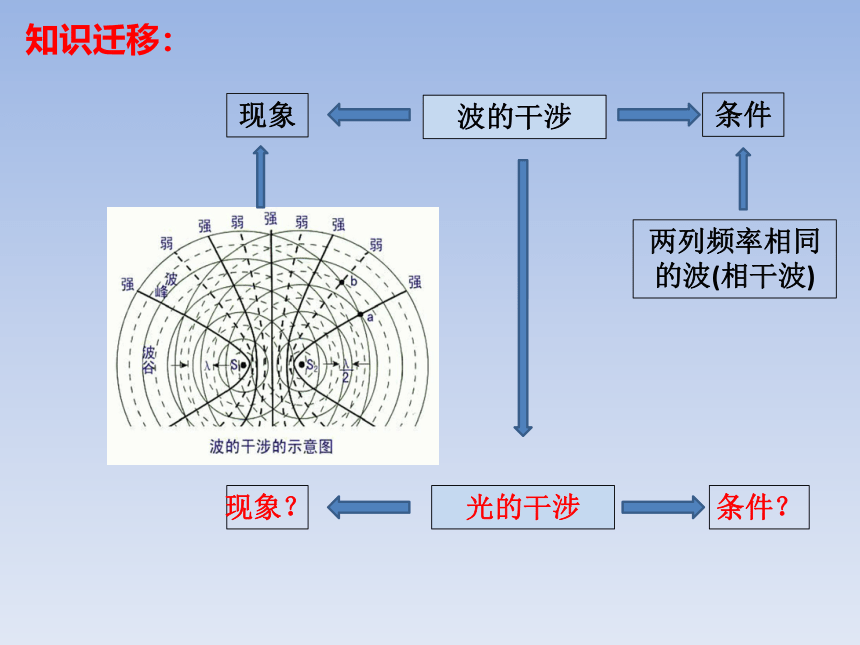

知识迁移：
波的干涉
现象
条件
两列频率相同的波(相干波)
光的干涉
现象？
条件？

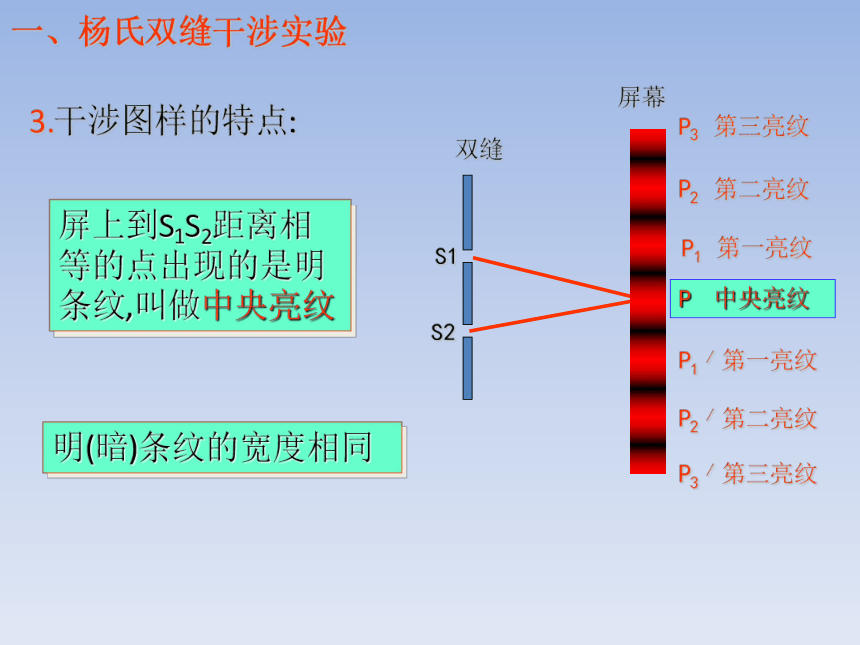

3.干涉图样的特点:
屏上到S1S2距离相等的点出现的是明条纹,叫做中央亮纹
明(暗)条纹的宽度相同
S1
S2
双缝
屏幕
P1 第一亮纹
P 中央亮纹
P2 第二亮纹
P3 / 第三亮纹
P3 第三亮纹
P2 / 第二亮纹
P1 / 第一亮纹

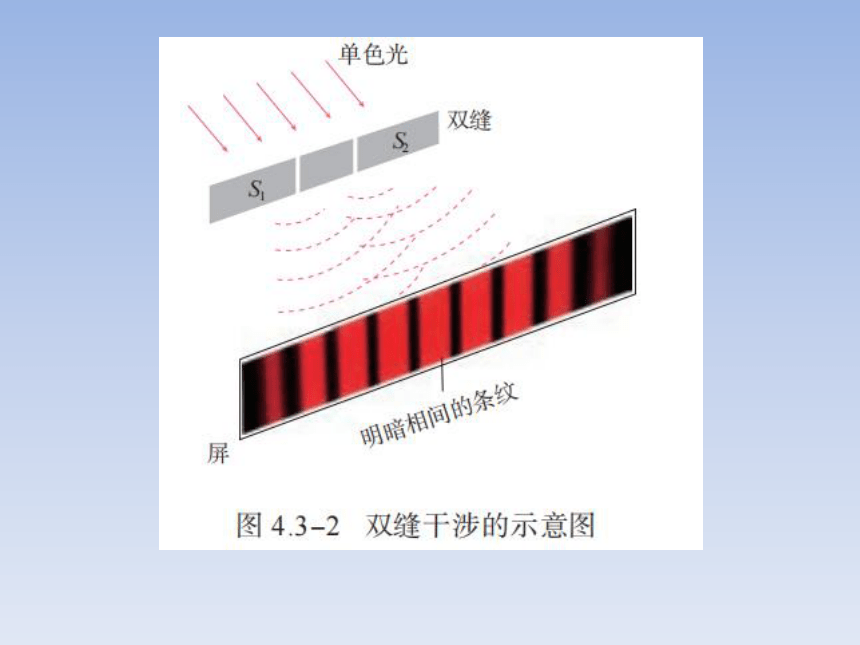

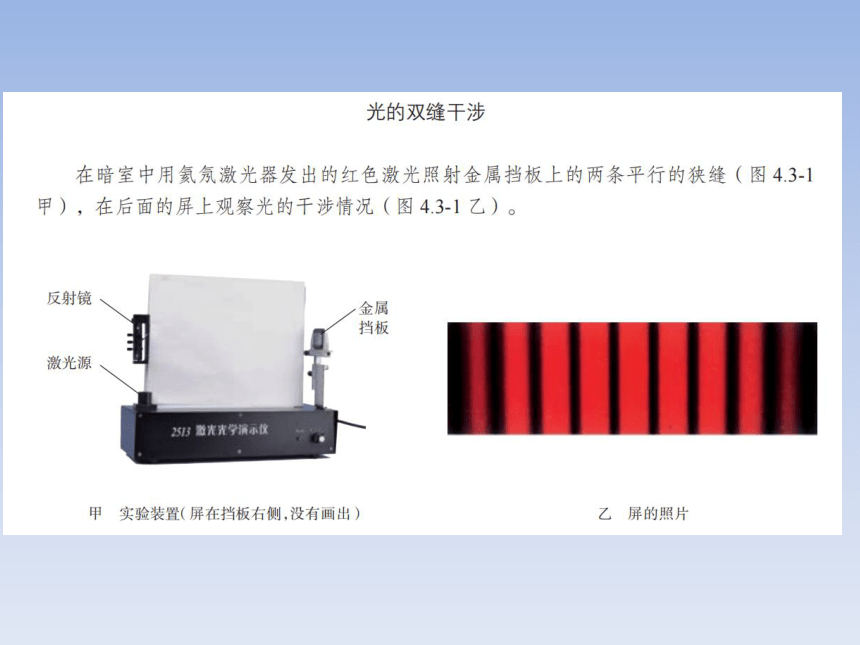

一、杨氏双缝干涉实验
二、决定条纹间距的条件
S1
S2
P
P
中央亮纹

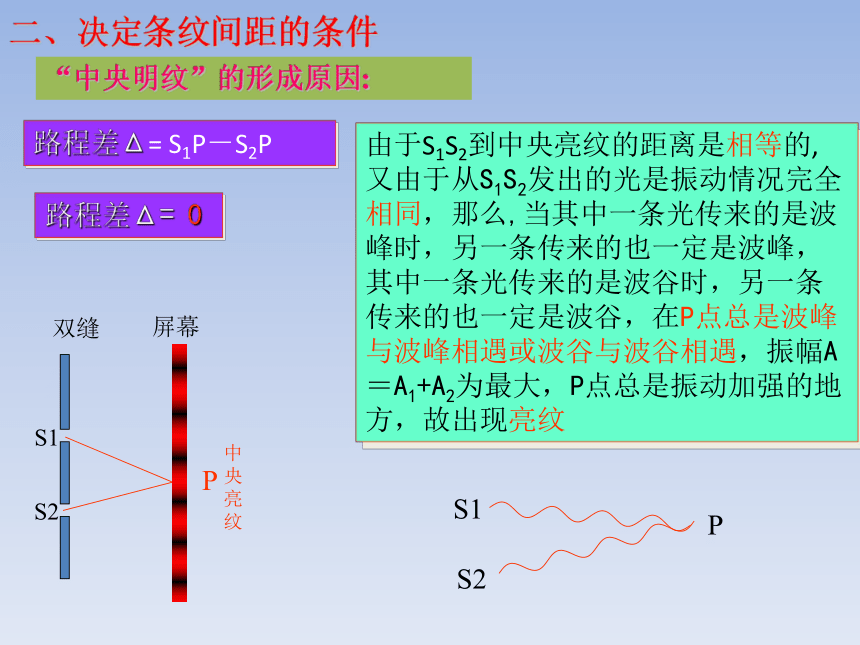

由于S1S2到中央亮纹的距离是相等的, 又由于从S1S2发出的光是振动情况完全相同，那么,当其中一条光传来的是波峰时，另一条传来的也一定是波峰，其中一条光传来的是波谷时，另一条传来的也一定是波谷，在P点总是波峰与波峰相遇或波谷与波谷相遇，振幅A＝A1+A2为最大，P点总是振动加强的地方，故出现亮纹
双缝
S1
S2
屏幕
“中央明纹”的形成原因:
路程差Δ= 0
路程差Δ= S1P－S2P
双缝
S1
S2
屏幕

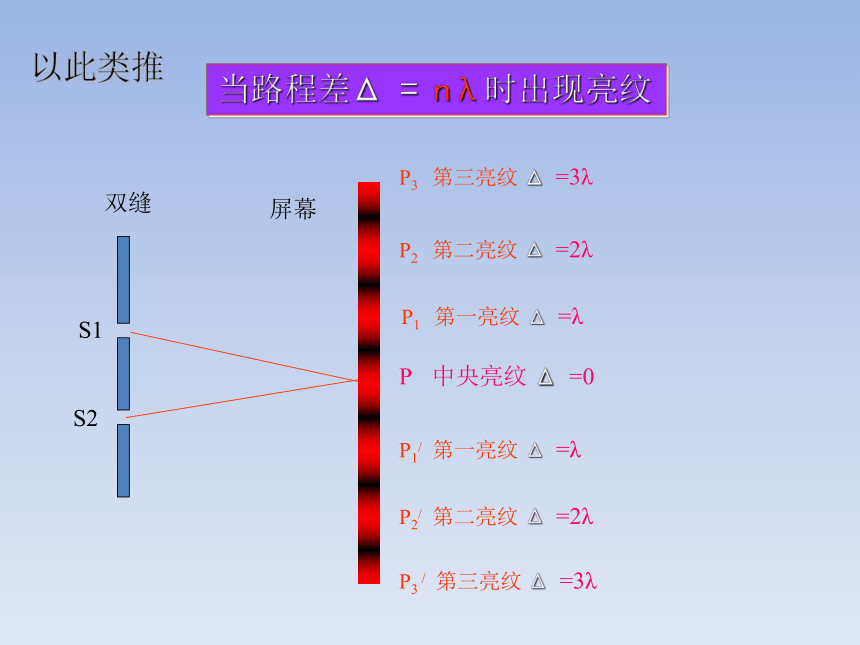

P1 第一亮纹 Δ =λ
P 中央亮纹 Δ =0
P2 第二亮纹 Δ =2λ
P3 / 第三亮纹 Δ =3λ
P3 第三亮纹 Δ =3λ
P2/ 第二亮纹 Δ =2λ
P1/ 第一亮纹 Δ =λ
当路程差Δ = nλ时出现亮纹
以此类推
Q1
第一暗纹
Q1
当其中一条光传来的是波峰，另一条传来的就是波谷，其中一条光传来的是波谷，另一条传来的一定是波峰，Q1点总是波峰与波谷相遇，振幅最小，Q1点总是振动减弱的地方，故出现暗纹。
λ/2
S1
S2
λ/2
双缝
S1
S2
屏幕
P 中央亮纹
暗条纹形成的原因
取P点上方的点Q1，与两个狭缝S1、S2路程差Δ＝λ/2
路程差Δ= λ/2
双缝
S1
S2
屏幕
Q2 第二暗纹
Q 1 第一暗纹
Q3 第三暗纹
Q3 / 第三暗纹
Q2 / 第二暗纹
Q1 / 第一暗纹
Δ=5λ/2
Δ=λ/2
Δ=3λ/2
Δ=5λ/2
Δ=3λ/2
Δ=λ/2
当路程差Δ= 半波长的奇数时出现暗纹
以此类推
生活中有没有见过光的干涉现象呢？
你看到了什么？
为什么会出现这样的现象呢？
由于重力的作用，肥皂薄膜将形成上薄下厚的楔形。
光从薄膜的前后两个表面反射出来两个光波，这两列光波的频率相同，产生干涉。
现象解释
前表面
后表面
光程差为波长的整数倍，形成黄色的亮条纹。
光程差为半波长的奇数倍，形成暗条纹。
薄膜干涉
现象解释
生活中的薄膜干涉图样（白光）
