电磁感应习题课(二)

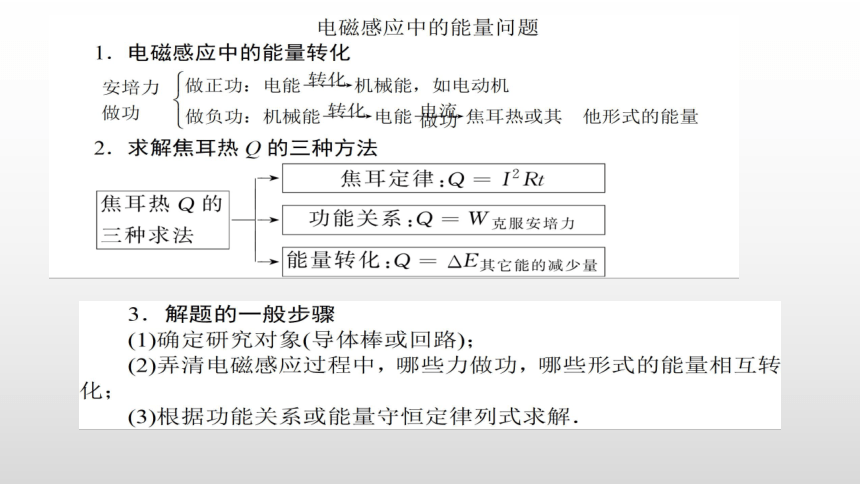

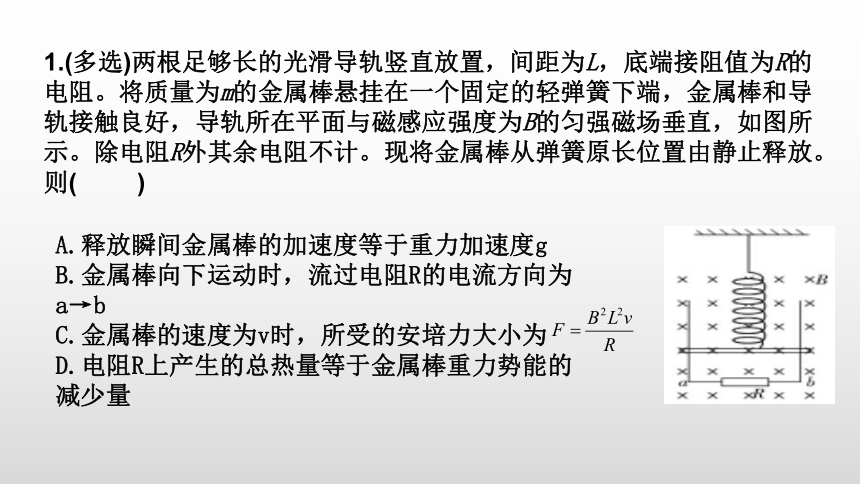

1.(多选)两根足够长的光滑导轨竖直放置，间距为L，底端接阻值为R的电阻。将质量为m的金属棒悬挂在一个固定的轻弹簧下端，金属棒和导轨接触良好，导轨所在平面与磁感应强度为B的匀强磁场垂直，如图所示。除电阻R外其余电阻不计。现将金属棒从弹簧原长位置由静止释放。则( 　)
A.释放瞬间金属棒的加速度等于重力加速度g
B.金属棒向下运动时，流过电阻R的电流方向为a→b
C.金属棒的速度为v时，所受的安培力大小为
D.电阻R上产生的总热量等于金属棒重力势能的
减少量

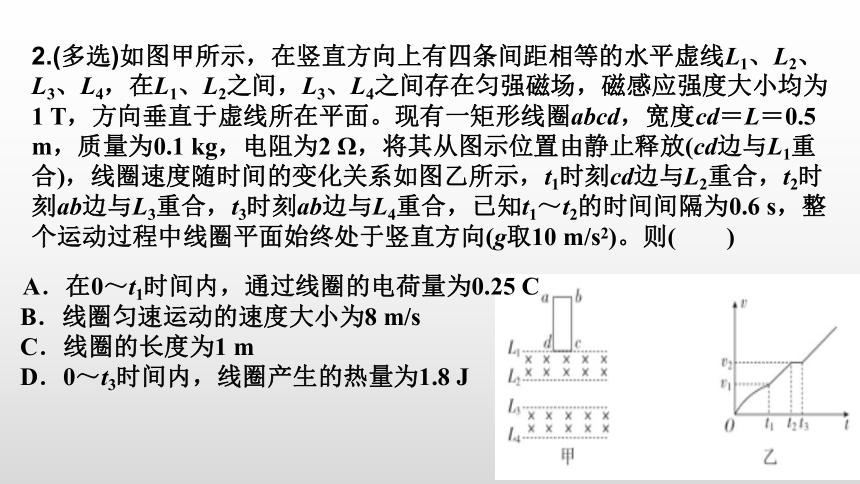

2.(多选)如图甲所示，在竖直方向上有四条间距相等的水平虚线L1、L2、L3、L4，在L1、L2之间，L3、L4之间存在匀强磁场，磁感应强度大小均为1 T，方向垂直于虚线所在平面。现有一矩形线圈abcd，宽度cd＝L＝0.5 m，质量为0.1 kg，电阻为2 Ω，将其从图示位置由静止释放(cd边与L1重合)，线圈速度随时间的变化关系如图乙所示，t1时刻cd边与L2重合，t2时刻ab边与L3重合，t3时刻ab边与L4重合，已知t1～t2的时间间隔为0.6 s，整个运动过程中线圈平面始终处于竖直方向(g取10 m/s2)。则(　　)
A．在0～t1时间内，通过线圈的电荷量为0.25 C B．线圈匀速运动的速度大小为8 m/s
C．线圈的长度为1 m
D．0～t3时间内，线圈产生的热量为1.8 J

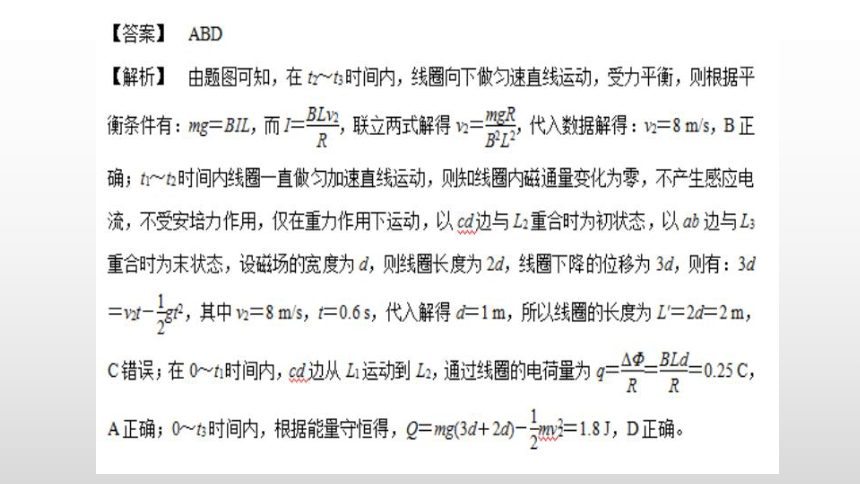

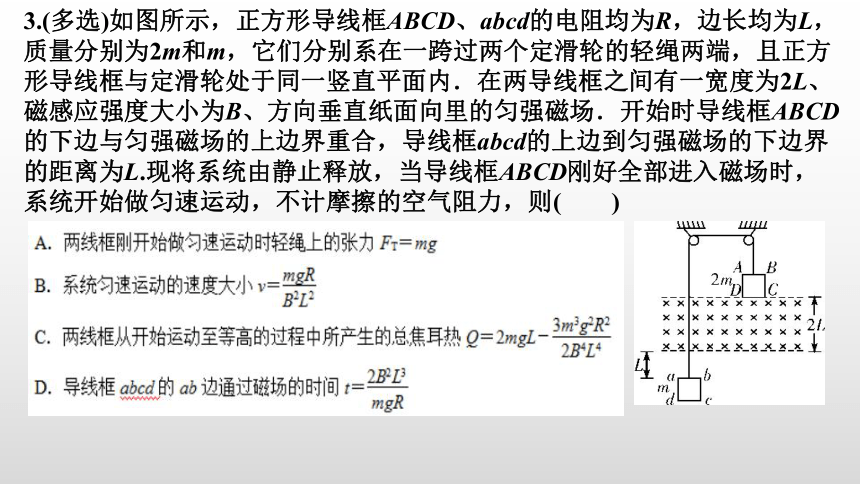

3.(多选)如图所示，正方形导线框ABCD、abcd的电阻均为R，边长均为L，质量分别为2m和m，它们分别系在一跨过两个定滑轮的轻绳两端，且正方形导线框与定滑轮处于同一竖直平面内．在两导线框之间有一宽度为2L、磁感应强度大小为B、方向垂直纸面向里的匀强磁场．开始时导线框ABCD的下边与匀强磁场的上边界重合，导线框abcd的上边到匀强磁场的下边界的距离为L.现将系统由静止释放，当导线框ABCD刚好全部进入磁场时，系统开始做匀速运动，不计摩擦的空气阻力，则(　　)
4.如图11甲所示，固定在水平桌面上的间距为L的光滑平行金属导轨，其右端MN间接有阻值为R的定值电阻，导轨上存在着以efhg为边界，宽度为d的匀强磁场，磁场磁感应强度B随时间t变化的规律如图乙所示，方向竖直向下。一长度为L的金属棒垂直于导轨放置，金属棒的电阻也为R，在t＝0时刻从图示位置在恒力作用下由静止开始沿导轨向右运动，t＝t0时刻恰好进入磁场，此时磁感应强度为B0，并保持不变。金属棒从图示位置到恰好穿出磁场的运动过程中，电阻R上的电流大小不变，导轨电阻不计。求：
(1)0～t0时间内流过电阻R的电流I的大小和方向；
(2)金属棒穿过磁场的速度及所受恒力的大小；
(3)金属棒从图示位置到恰好穿出磁场的运动过程中，电阻R上产生的焦耳热Q。
5.如图所示，两根足够长的平行金属导轨固定在倾角θ＝30°的斜面上，其电阻不计，间距为0.4 m。导轨所在空间被分成区域Ⅰ和Ⅱ，两区域的边界为MN，区域Ⅰ和Ⅱ中的匀强磁场B的方向分别垂直斜面向下和垂直斜面向上，磁感应强度大小均为0.5 T。将质量为0.1 kg、电阻为0.1 Ω的导体棒ab放在导轨上的区域Ⅰ中，ab刚好不下滑。再在区域Ⅱ中将质量为0.4 kg、电阻为0.1 Ω的光滑导体棒cd从导轨上由静止开始下滑。cd棒始终处于区域Ⅱ中，两棒与导轨垂直且与导轨接触良好，g取10 m/s2。
(1)求ab棒所受最大静摩擦力，并判断cd棒下滑时ab棒中电流的方向；
(2)ab棒刚要向上滑动时，cd棒的速度大小v；
(3)若从cd棒开始下滑到ab棒刚要向上滑动的过程中，装置中产生的总热量为2.6 J，求此过程中cd棒下滑的距离x。
6.如图所示，有上下两层水平放置的平行光滑导轨，间距是L，上层导轨上搁置一根质量为m，电阻是R的金属杆ST，下层导轨末端紧接着两根竖直平面内的半径为r的光滑绝缘半圆形轨道，在靠近半圆形轨道处搁置一根质量也是m，电阻也是R的金属杆AB。上下两层平行导轨所在区域里有一个竖直向下的匀强磁场。当闭合开关S后，当有电荷量q通过金属杆AB时，杆AB滑过下层导轨，进入半圆形轨道并且刚好能通过轨道最高点D′F′后滑上上层导轨。设上下两层导轨都是够长，电阻不计。求:
⑴磁场的磁感应强度
⑵金属杆AB刚滑到上层导轨瞬间，上层导轨和金属杆组成的回路中的电流
⑶问从AB滑到上层导轨到具有最终速度这段时间里上层导轨回路中有多少能量转变为内能？
