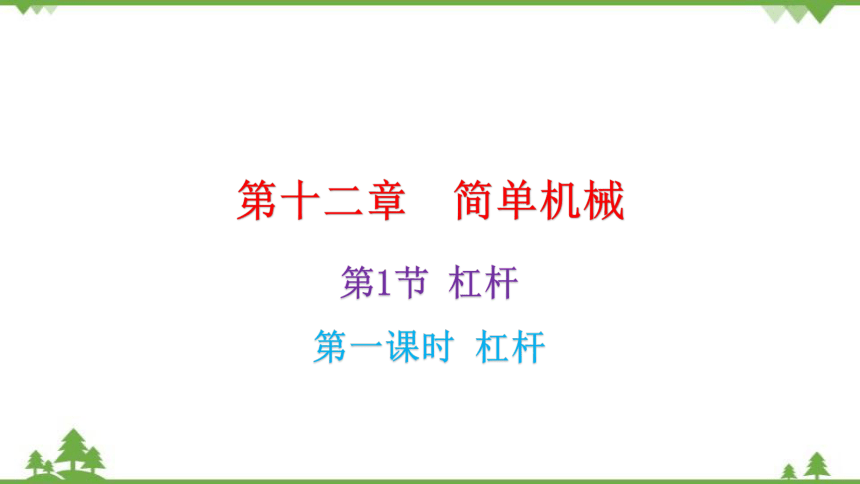

第十二章 简单机械
第1节 杠杆
第一课时 杠杆

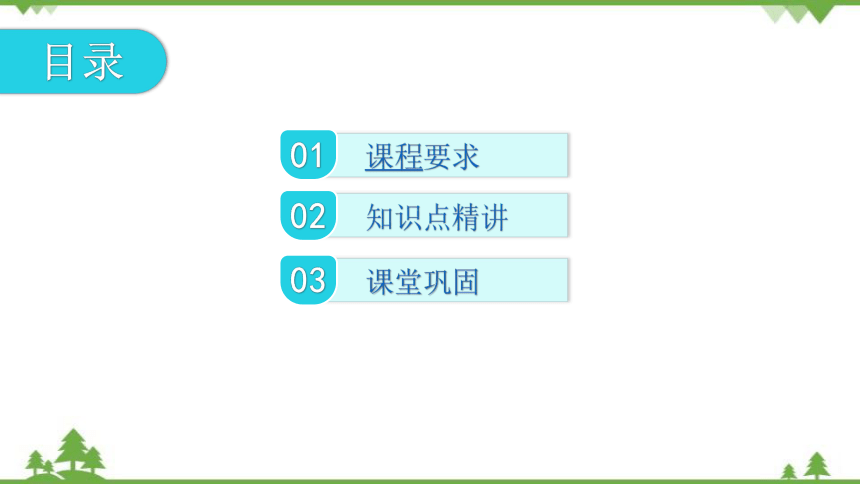

目录
知识点精讲
02
课堂巩固
03
课程要求
01

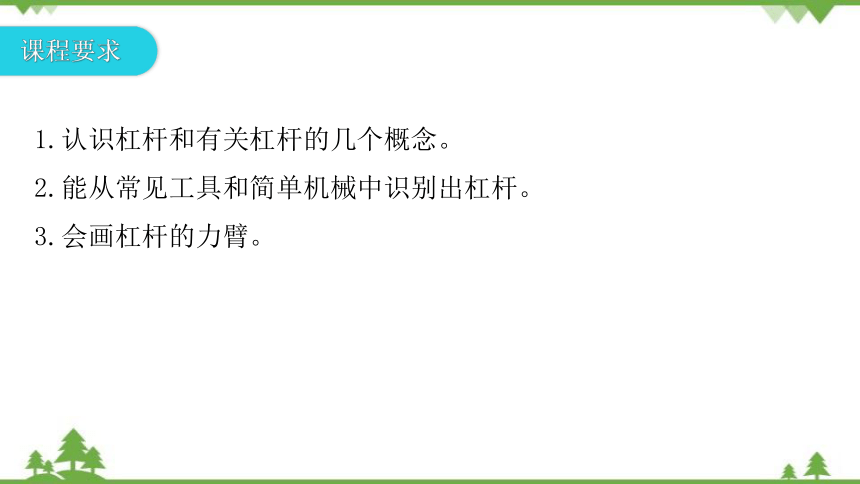

课程要求
1.认识杠杆和有关杠杆的几个概念。
2.能从常见工具和简单机械中识别出杠杆。
3.会画杠杆的力臂。
知识点精讲

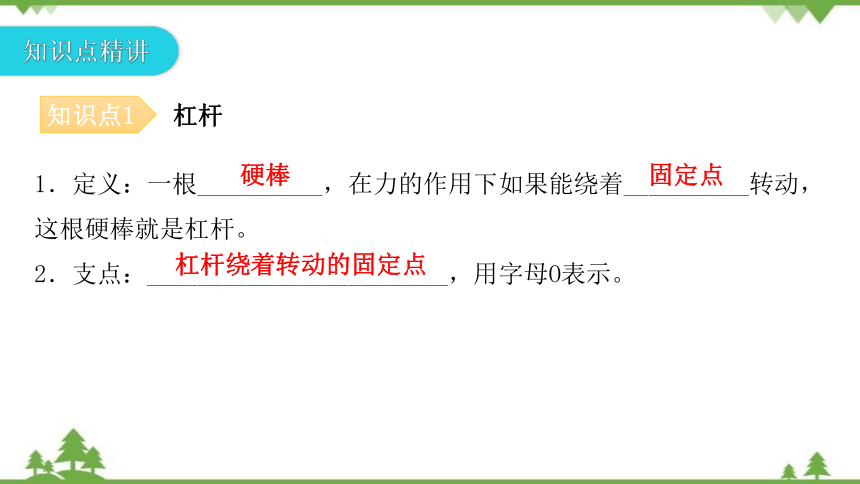

知识点1 杠杆
1．定义：一根__________，在力的作用下如果能绕着__________转动，这根硬棒就是杠杆。
2．支点：________________________，用字母O表示。
硬棒
固定点
杠杆绕着转动的固定点

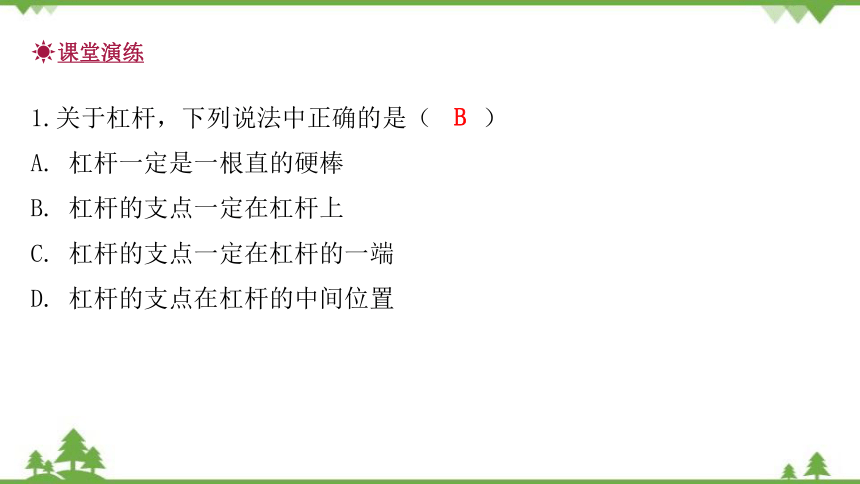

1.关于杠杆，下列说法中正确的是（　　）
A. 杠杆一定是一根直的硬棒
B. 杠杆的支点一定在杠杆上
C. 杠杆的支点一定在杠杆的一端
D. 杠杆的支点在杠杆的中间位置
课堂演练
B

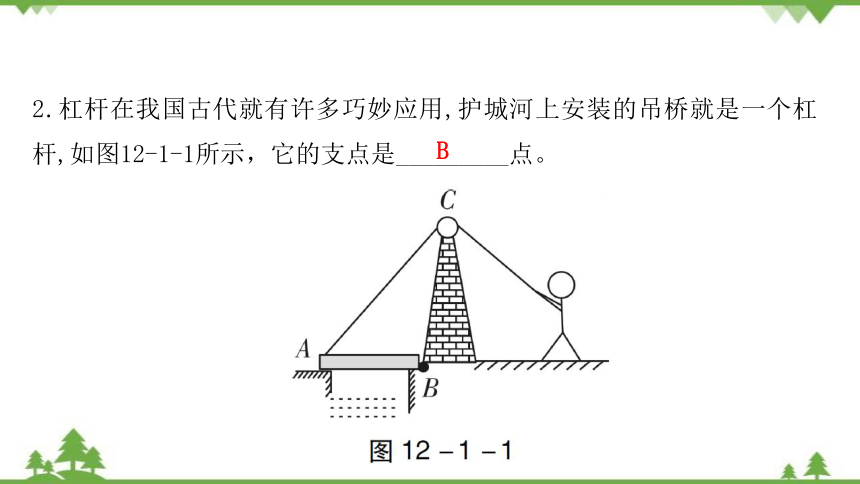

2.杠杆在我国古代就有许多巧妙应用,护城河上安装的吊桥就是一个杠杆,如图12-1-1所示，它的支点是_________点。
B

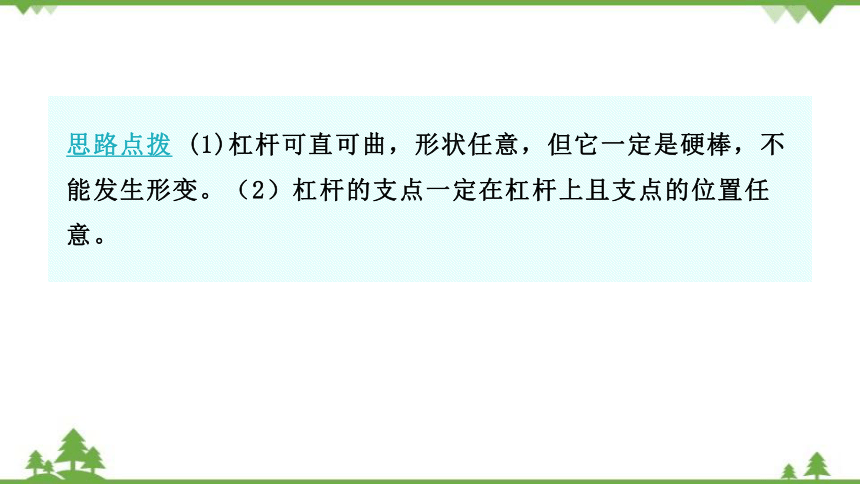

思路点拨 (1)杠杆可直可曲，形状任意，但它一定是硬棒，不能发生形变。（2）杠杆的支点一定在杠杆上且支点的位置任意。
3．动力：_____________________，用字母F1表示。
4．阻力：____________________，用字母F2表示。
5．动力臂：____________________________________，用字母l1表示。
6．阻力臂：____________________________________，用字母l2表示。
知识点2 力臂
使杠杆转动的力
阻碍杠杆转动的力
从支点O到动力F1作用线的距离
从支点O到阻力F2作用线的距离
3.如图12-1-2所示,OB是以O点为支点的杠杆,F是作用在杠杆B端的力,图中线段AB与力F的作用线在一条直线上,且OA⊥AB、AC⊥OB,线段__________（填“OA”或“AC”)表示力F的力臂。
课堂演练
OA
4.（2020广东）如图12-1-3所示，用一根硬棒通过支点O撬起石头，画出石头所受重力G的示意图，以及力F的力臂l。
如答图12-1-1所示。
5.（2020成都）深蹲运动是靠腿部肌肉收缩产生动力,克服人体上部的重力G,从而达到锻炼目的(如图12-1-4甲)。图12-1-4乙是将人体抽象为杠杆的示意图,O为支点,请在图12-1-4乙中画出G的示意图及其力臂l(A点为人体上部的重心)。
如答图12-1-2所示。
思路点拨 画力臂时严格按照步骤进行训练，考试时就不会出现失误。杠杆力臂的画法：（1）找支点O。（2）画力的作用线（虚线)。（3）过支点垂直力的作用线作垂线。(4）标垂足，定力臂。
课堂巩固
1. 下列关于力臂的说法中，正确的是（　　）
A. 从支点到动力作用点的距离叫动力臂
B. 从动力作用点到阻力作用线的距离叫动力臂
C. 从支点到阻力作用线的距离叫阻力臂
D. 从阻力作用点到动力作用点的距离叫阻力臂
C
2.如图12-1-5所示，起瓶器开启瓶盖时，可看作是（　　）
A．以B为支点，动力方向向下的杠杆
B．以B为支点，动力方向向上的杠杆
C．以A为支点，动力方向向下的杠杆
D．以A为支点，动力方向向上的杠杆
D
3. 下列关于动力F1的力臂l1的作图中，正确的是（　　）
C
4.（2020新疆）请在图12-1-6中画出动力F的力臂。
如答图12-1-3所示。
5.（2020聊城）如图12-1-7是起重机将货物吊起的情景。O为支点，F1为动力，F2为阻力。请画出阻力F2的力臂l2。
如答图12-1-4所示。
