3.2力的存在（三）

课件19张PPT。 科学源于生活

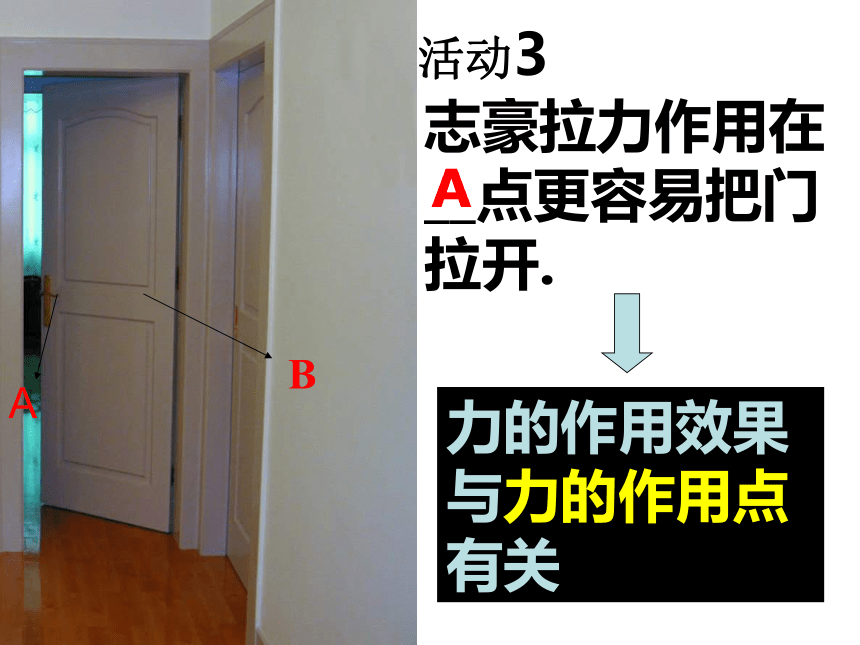

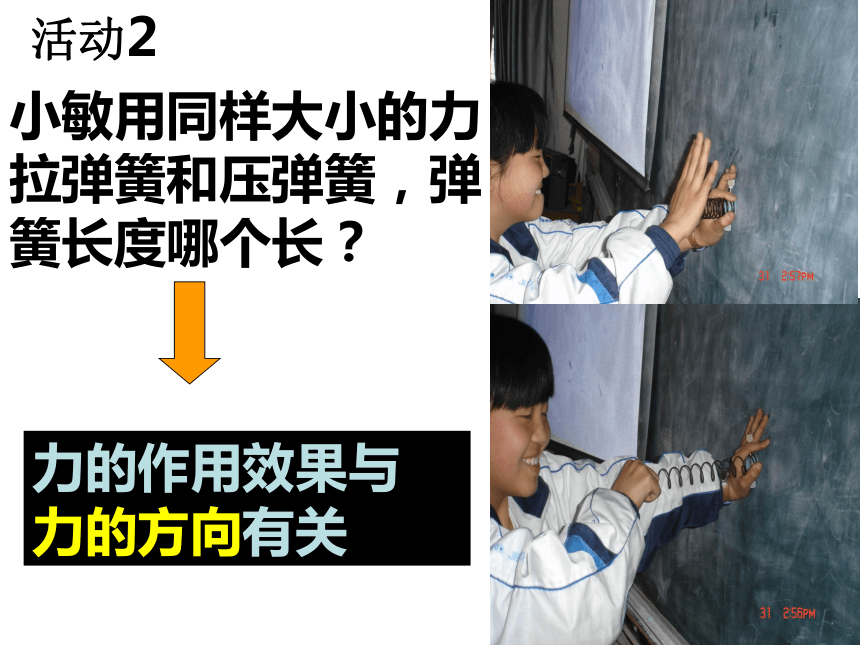

生活离不开科学2.4力的图示我们坚信：成功就是每天进步一点点。力的作用效果与力的哪些因素有关呢？用手拉弹簧，力越大，弹簧伸的越长。力的作用效果与力的大小有关二中七（1）班科学兴趣小组探究：力的作用效果与力的哪些因素有关呢？活动1 力的作用效果与 力的方向有关活动2 小敏用同样大小的力拉弹簧和压弹簧，弹簧长度哪个长？BA志豪拉力作用在__点更容易把门拉开.

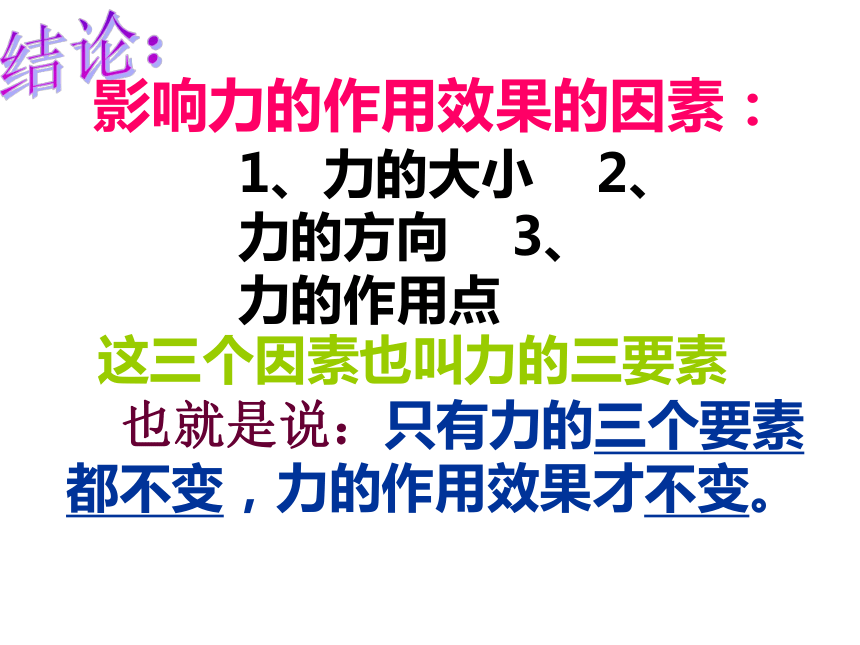

力的作用效果与力的作用点有关A活动3影响力的作用效果的因素：1、力的大小 2、力的方向 3、力的作用点这三个因素也叫力的三要素结论： 也就是说：只有力的三个要素都不变，力的作用效果才不变。

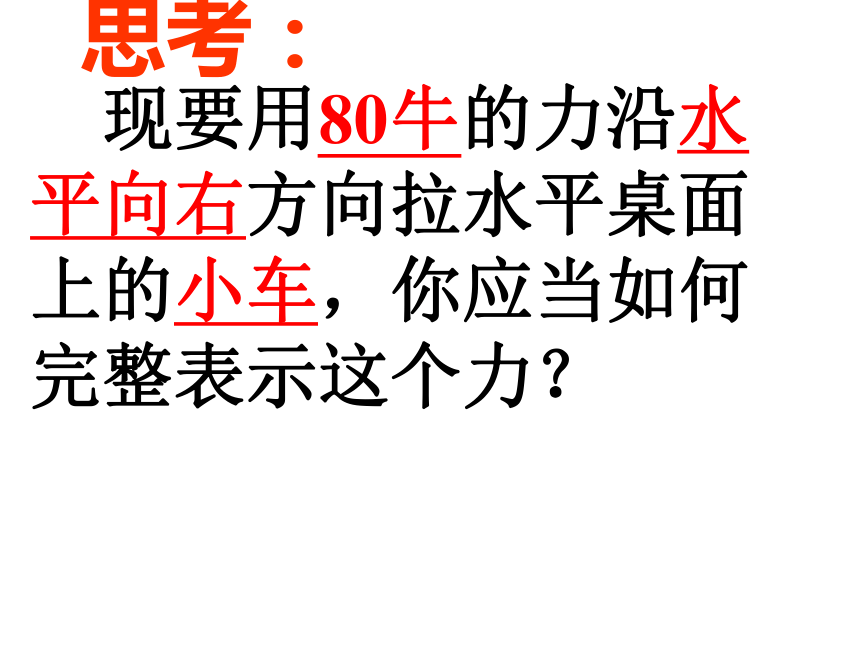

现要用80牛的力沿水平向右方向拉水平桌面上的小车，你应当如何完整表示这个力？思考：力的大小：80牛
力的方向：水平向右
力的作用点：作用在小车上读图说说它是怎样表示力的三要素的。80N力的示意图用一根带箭头的线段表示力的大小、方向、作用点的方法。线段的起点或终点 力的作用点
箭头边所标数值 力的大小
箭头所指的方向 力的方向60N例1、水平向右拉小车的力为60牛,画出拉力的示意图
画力的示意图的步骤：1 定受力物体（画一个受力物体的示意图）2 定作用点3 定长度（画射线截取线段）以作用点为起点，沿力的方向画一线段，线段长短按力的大小决定。
4 标方向（在线段的末端标箭头）5 标力的数值和单位（线段终点上标明 力的大小）
四定两标例2、与地面成300角向右斜拉小车的力为80牛,画出拉力的图示。
30080N标明角度 虚线学生练习
1、用10牛的力向上提水桶，画出拉力的示意图。2、用一个与水平面成30°角，向右上方的50牛顿的力拉小车，画出拉力的示意图。
3、帮助别人,快乐自己!下面是某班同学的作业情况你能帮助指出错误吗?F=30牛G= 50KgF= 200牛注意：力的作用点4 长方体木块对地面的压力是25牛，作出压力的示意图。 科学源于生活
