家庭电路
第十九章 第１节

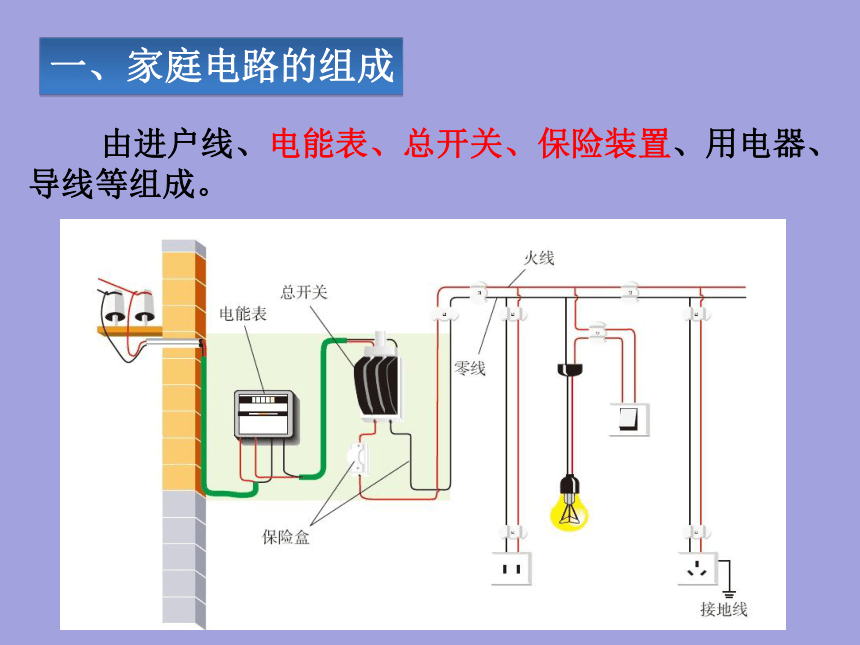

由进户线、电能表、总开关、保险装置、用电器、导线等组成。
一、家庭电路的组成

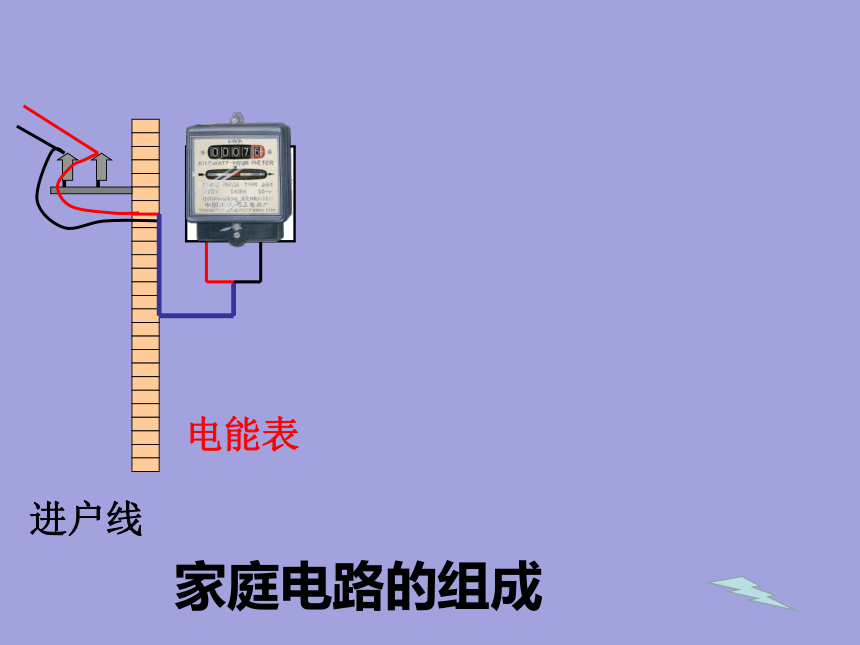

家庭电路的组成
进户线
电能表

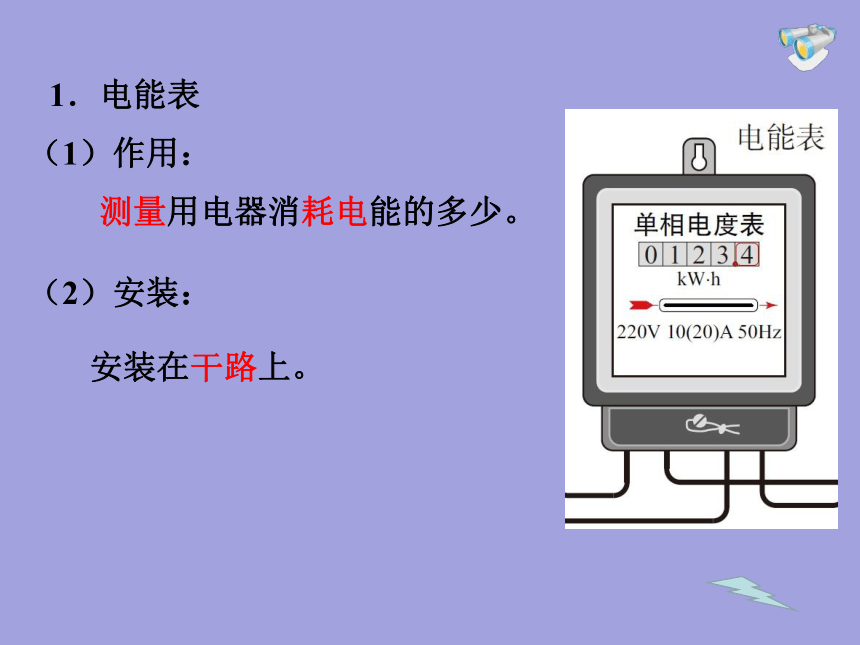

1．电能表
　　（1）作用：
　　（2）安装：
　　测量用电器消耗电能的多少。
　　安装在干路上。

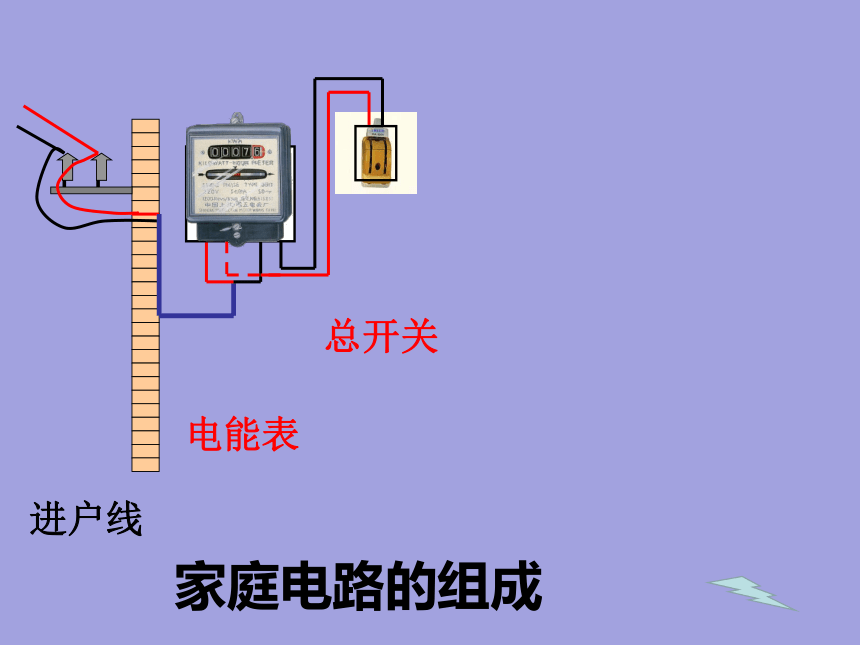

进户线
电能表
总开关
家庭电路的组成

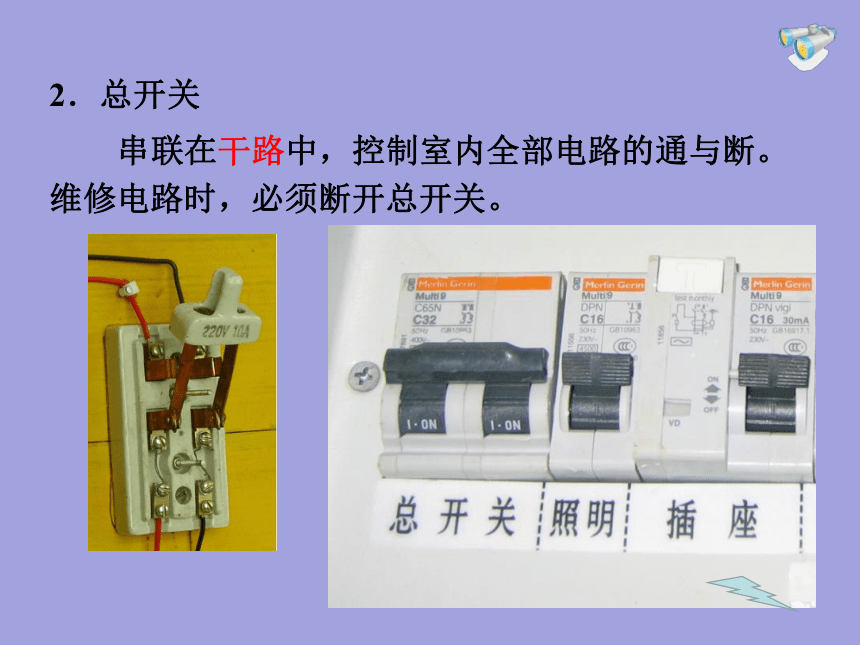

2．总开关
串联在干路中，控制室内全部电路的通与断。维修电路时，必须断开总开关。
进户线
电能表
总开关
保险装置
家庭电路的组成
3．保险装置
　　① 作用：
电路中电流过大时，保险丝熔断，自动切断电路，起到保护作用。
保险丝
空气开关
3．保险装置
② 现在新建居民楼电路中的保险装置一般采用空气开关，当电路中的电流过大时，空气开关自动断开，切断电路，俗称跳闸。
插座可以接电视、冰箱、洗衣机等家用电器。
家庭电路的组成
1、家庭电路的连接顺序：进户线、电能表、总开关、
保险装置、用电器。
2、各用电器、插座均并联
进户线有______根，其中有一根在户外就与大地相连，我们叫它_____线；另一根叫端线，俗称_____线。
两
零
火
进户线：220V
二、火线和零线
火线
零线
大地
0 V
220 V
220 V
　　如何辨别
火线和零线？
试电笔
　　试电笔！
1．试电笔
　　（1）作用：辨别火线和零线。
　　（2）构造：
氖管
电阻
笔尖金属体
金属笔卡
二、火线和零线
保护
（3）使用方法:
用手接触笔尾的金属体、笔尖金属体接触被测电路。若氖管发光，则接触的是火线，否则为零线。
　　试电笔的正确使用！
错误的使用方法
家庭电路中防止触电措施
（1）螺丝口灯泡，顶部接火线；
接火线
（2）开关与电灯串联，开关接在
火线与电灯之间。
1．三线插头
三孔插座
三脚插头
三线插头和漏电保护器
接外壳
接地
两孔插座
三孔插座
火线
零线
接地
接线方式
左零右火上接地
2．漏电保护器
