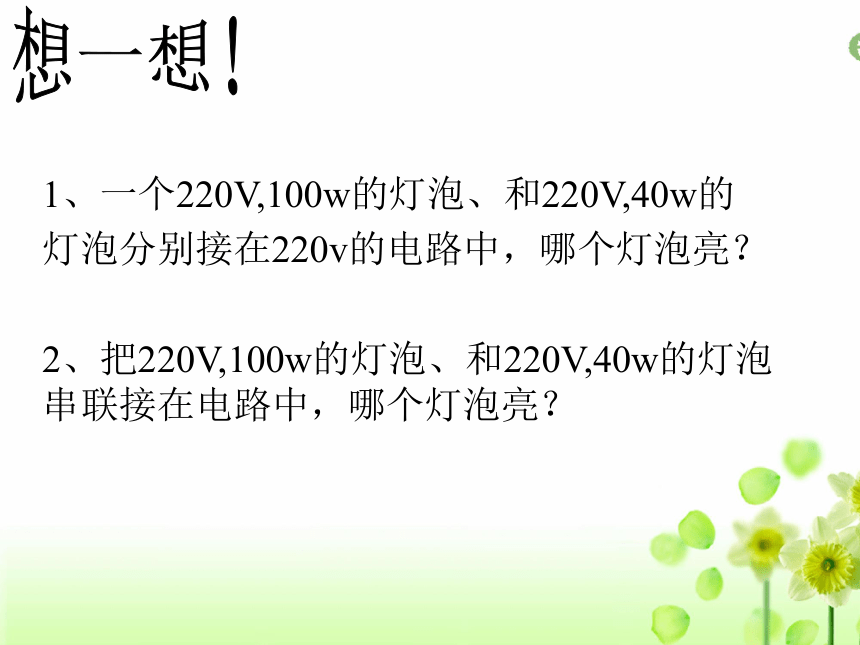

1、一个220V,100w的灯泡、和220V,40w的
灯泡分别接在220v的电路中，哪个灯泡亮？
2、把220V,100w的灯泡、和220V,40w的灯泡串联接在电路中，哪个灯泡亮？
电功率计算

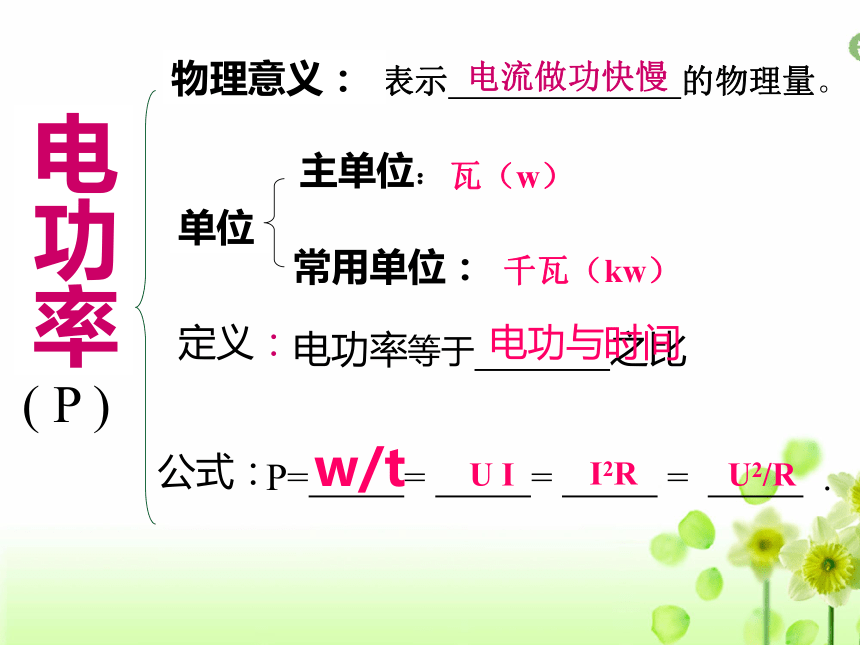

表示 的物理量。
单位
主单位：
常用单位：
物理意义：
定义：
电功率等于 之比
公式：
P= = = = .
电功率
( P )
瓦（w）
千瓦（kw）
电流做功快慢
电功与时间
w/t
I2R
U2/R
U I

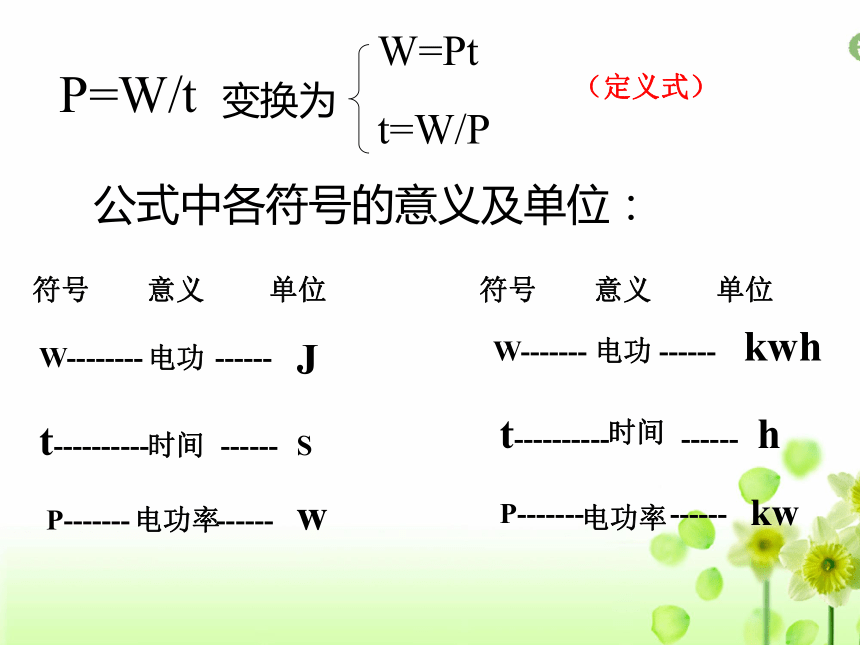

P=W/t
变换为
W=Pt
t=W/P
公式中各符号的意义及单位：
符号 意义 单位
W-------- ------
电功
J
t---------- ------
时间
S
P------- ------
电功率
w
符号 意义 单位
W------- ------
电功
kwh
t---------- ------
时间
h
P------- ------
电功率
kw
（定义式）

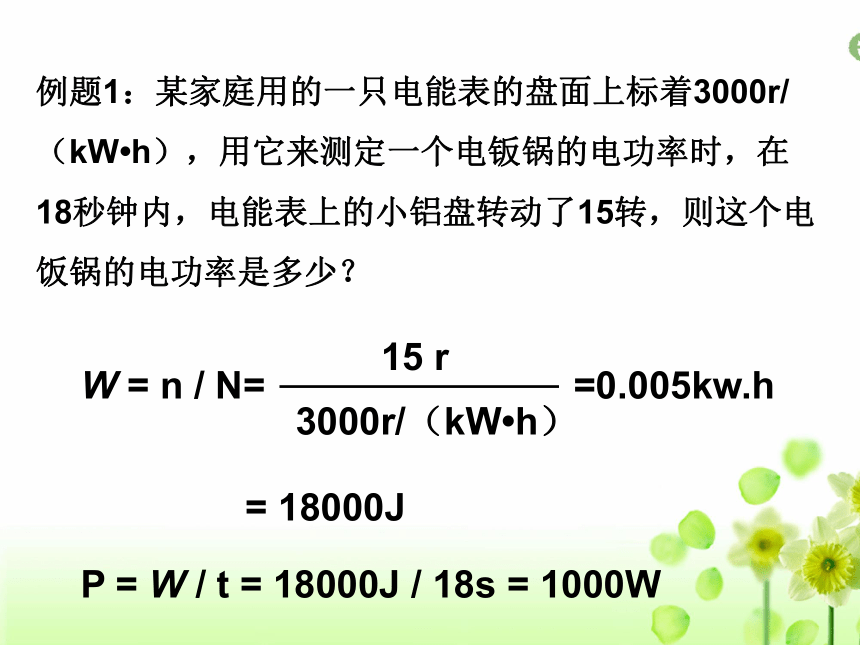

例题1：某家庭用的一只电能表的盘面上标着3000r/（kW h），用它来测定一个电钣锅的电功率时，在18秒钟内，电能表上的小铝盘转动了15转，则这个电饭锅的电功率是多少？
W = n / N= =0.005kw.h
15 r
3000r/（kW h）
= 18000J
P = W / t = 18000J / 18s = 1000W

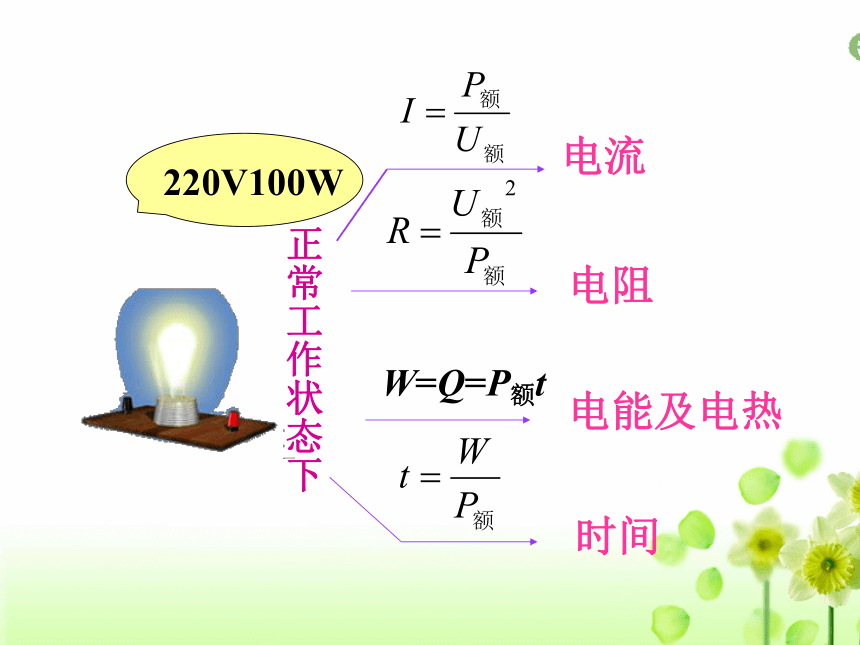

电流
电阻
电能及电热
时间
220V100W
正常工作状态下
W=Q=P额t

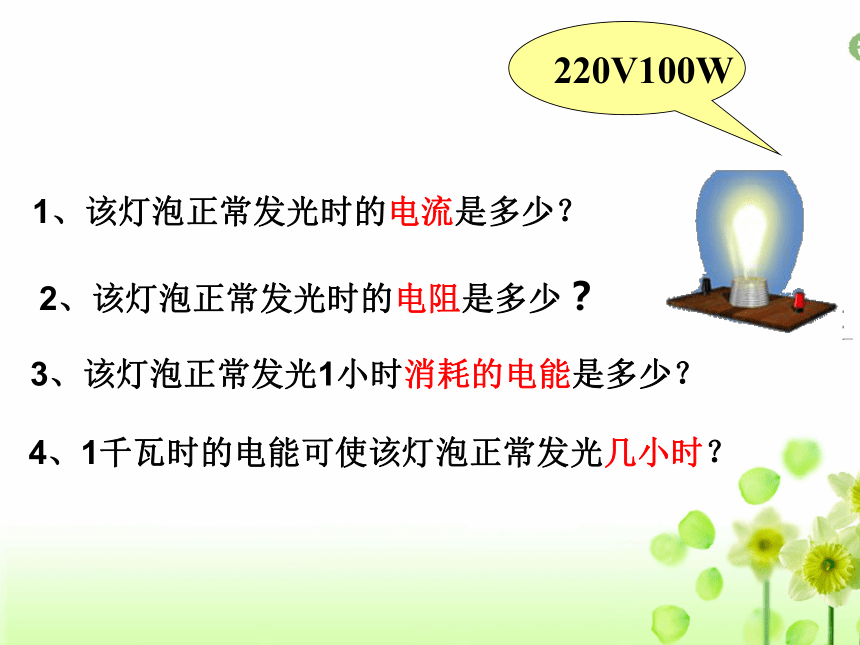

220V100W
1、该灯泡正常发光时的电流是多少？
2、该灯泡正常发光时的电阻是多少？
3、该灯泡正常发光1小时消耗的电能是多少？
4、1千瓦时的电能可使该灯泡正常发光几小时？
额定功率和实际功率的关系：
当U实>U额时：
当U实=U额时：
当U实P实> P额；
P实= P额；
P实灯泡的亮度决定于 .
它的实际功率
3 、若把“6V12W”的灯泡接到3V的电路中，该灯泡的实际功率是多少？
解：
W
=
=
=
3
12
6
2
2
W
V
）
（
P
U
R
额
额
W
V
）
（
R
U
P
3
3
3
2
2
=
W
=
=
实
实
4 、如图所示,将标有“12 V　6 W”的灯泡L1
和“6 V　6 W”的灯泡L2并联后,接在6 V的电源上
(设灯丝电阻不变),则
A.两灯的实际功率之和等于12 W
B.两灯的实际功率之和大于12 W
C.灯泡L1比灯泡L2亮
D.灯泡L2比灯泡L1亮
方法小结
1、先判断U实和U额的关系:
若U实=U额，则P实=P额;
若U实≠U额，则P实≠ P额;
对于同一个用电器，电阻不变，可先根据公式R=U2额/P额计算出电阻。
2 、利用公式P实=I2实R或P实=U2实/R，计算出用电器的实际功率
应用分析
要点:
1、判断出题目中的相同量
2、选择适当的公式
电压相同
电流相同
3、注意串、并联电路中P、W与电阻的关系
(并联)
(串联)
4、对于同一用电器来说，唯一不变的量是电阻
判断灯泡的亮度
就看实际功率
串联电路，电流一定，
电阻大的，实际功率大,
灯泡就亮；依据： P=I2R
并联电路，电压一定，
电阻小的，实际功率大,
灯泡就亮；依据： P=U2/R
规律总结
电阻一定，电流或电压大，
则实际功率就大，灯就亮。
依据：P=I2R；P=U2/R
不同电灯：
同一电灯：
5、 把标有“PZ 220—40”的甲灯和标有
“PZ 220—25”的乙灯串联在家庭电路中，则 （ ）
A、甲、乙两盏灯的额定电压都变小
B、甲、乙两盏灯均不能正常发光，甲灯比乙灯亮些
C、甲、乙两盏灯均不能正常发光，乙灯比甲灯亮些
D、甲、乙两盏灯均不能正常发光，乙灯的实际电压比甲的大
6 、 把分别标有“6V，3W”和“4V，4W”的两个灯泡，串联后接在电路中，为使其中一个恰能正常发光，加在电路两端的电压应是（ ）
A、4V B、6V C、8V D、10V
练习4、如图，当S闭合，甲、乙两表是电压表时，
两表示数之比U甲:U乙=5:3；当S断开，甲、乙两表
为电流表时，两表示数之比I甲:I乙=_______，
此时R1与R2消耗的功率之比P1: P2=_______。
练习5、 如图所示为电饭锅的原理图，当控制开关闭合时电饭锅处于加热煮饭状态，此时功率为1000W。饭熟后，控制开关自动断开，电饭锅处于保温状态，若此时电饭锅的功率为100W，求电热板R1和保温器R2的电阻各为多少？（假设电阻值不随温度的变化而变化）。
练习3、额定电压相同的甲、乙两灯，串联后接在
某电路中，甲灯比乙灯亮，正列说法正确的是（ ）
A、甲灯的额定功率和实际功率都大
B、乙灯的额定功率和实际功率都大
C、甲灯的额定功率小，实际功率大
D、乙灯的额定功率小，实际功率大
练习、 小明家买了一台电烤箱，有低、中、高三个档位的发热功率。如图是其内部简化电路图，开关S1可分别与触点a、b接触。已知R1=48.4Ω，R2=96 .8Ω，电源电压保持不变。
1)当开关S1，置于b端、S2断开时，电烤箱处于什么档位？
2)电烤箱在中档位工作时，消耗的电功率是多少？
3)电烤箱在高档位工作时，对食物加热6min，消耗的电能为多少？
