第6节透镜和视觉（第一课时）

(共22张PPT)
第6节 透镜和视觉

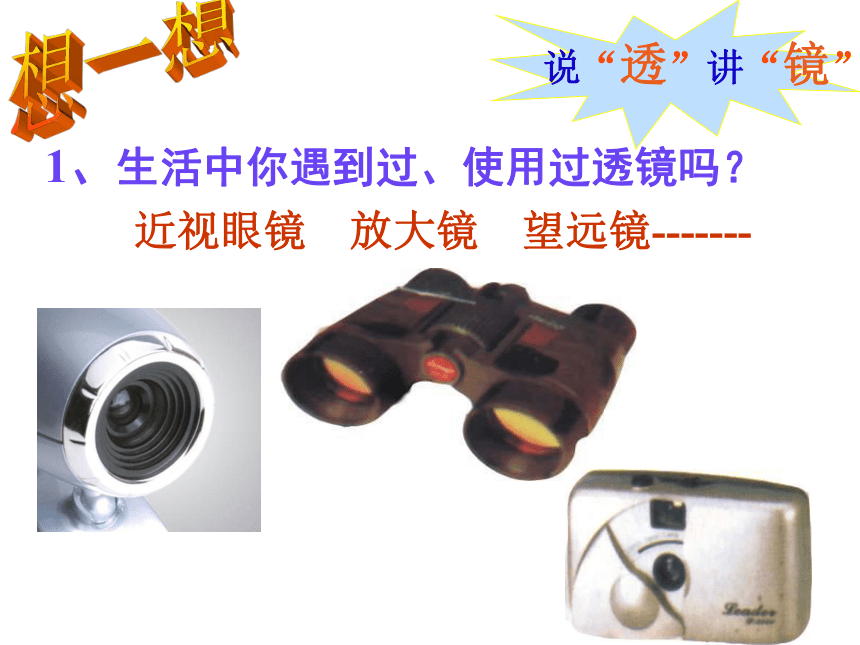

1、生活中你遇到过、使用过透镜吗？
说“透”讲“镜”
近视眼镜 放大镜 望远镜-------
中央厚,边缘薄
中央薄,边缘厚
凸透镜
凹透镜

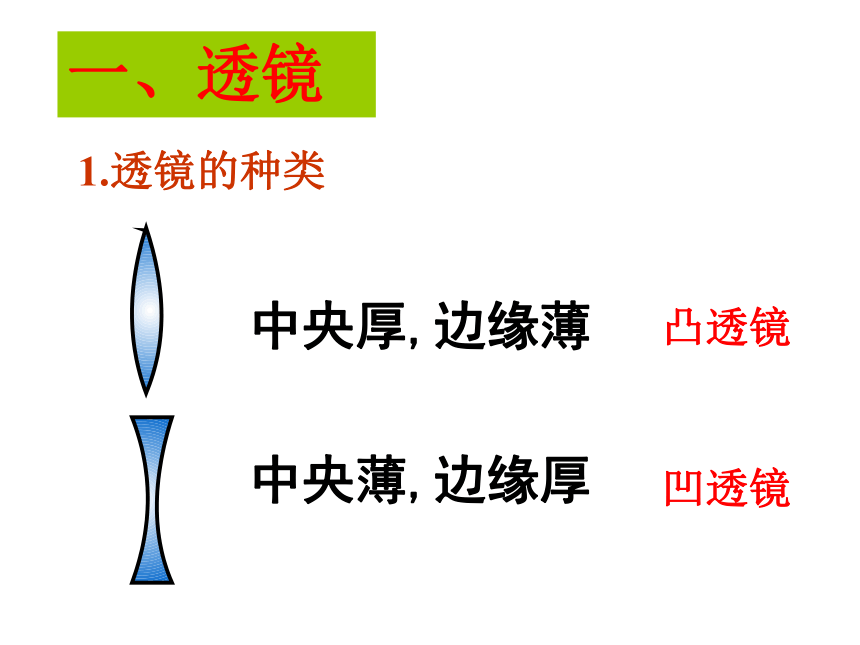

一、透镜
1.透镜的种类

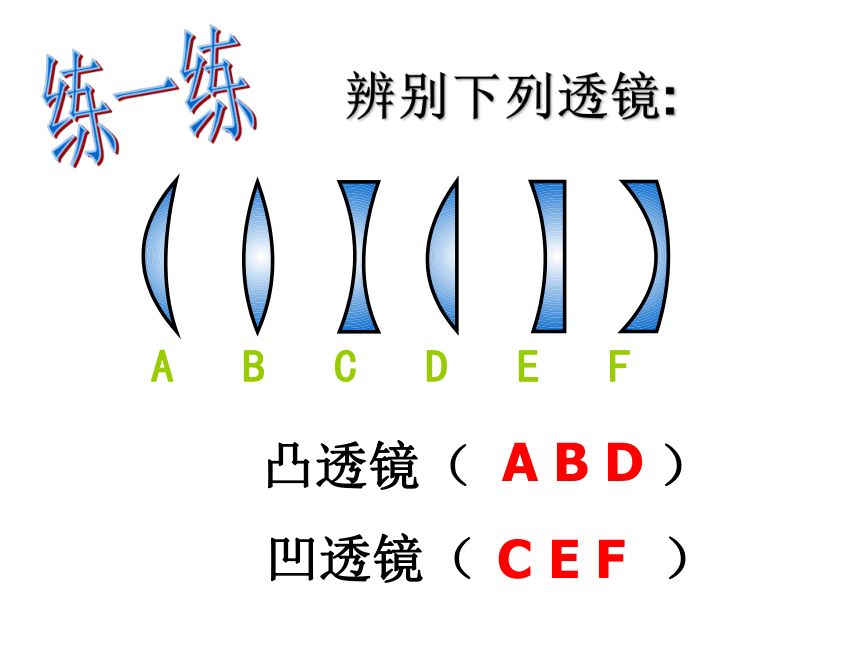

辨别下列透镜:
A B C D E F
凸透镜（ ）
凹透镜（ ）
A B D
C E F

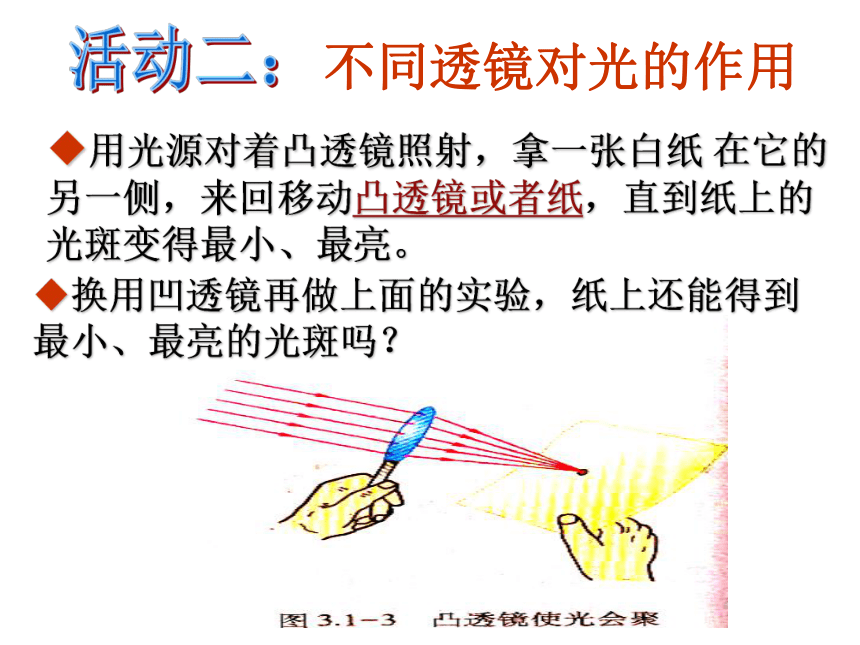

◆用光源对着凸透镜照射，拿一张白纸 在它的 另一侧，来回移动凸透镜或者纸，直到纸上的光斑变得最小、最亮。
不同透镜对光的作用
◆换用凹透镜再做上面的实验，纸上还能得到最小、最亮的光斑吗？
焦点
有几个焦点
F
焦距
f

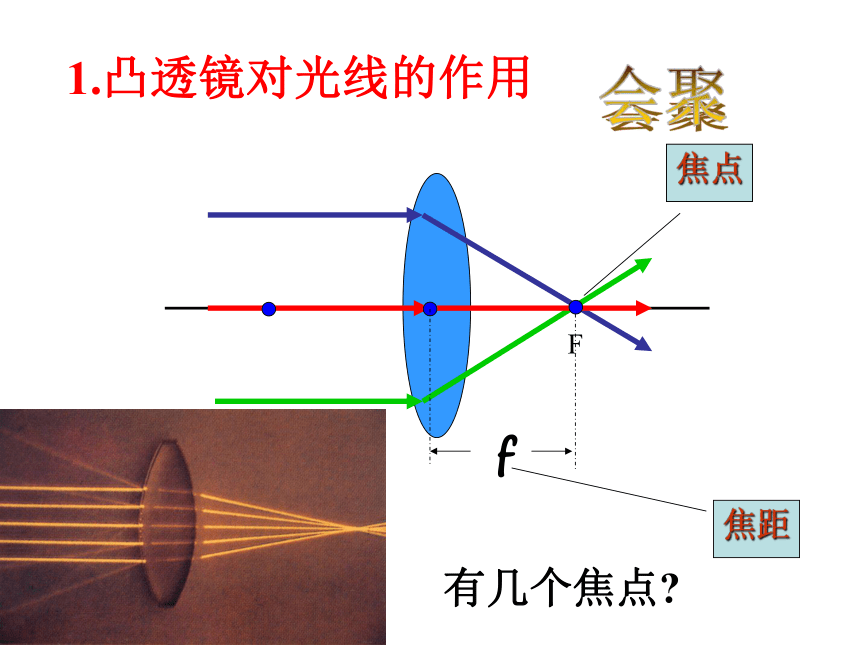

1.凸透镜对光线的作用
结论：从凸透镜焦点处发出的光线经凸透镜折射后折射光线平行于主光轴
O
F
F

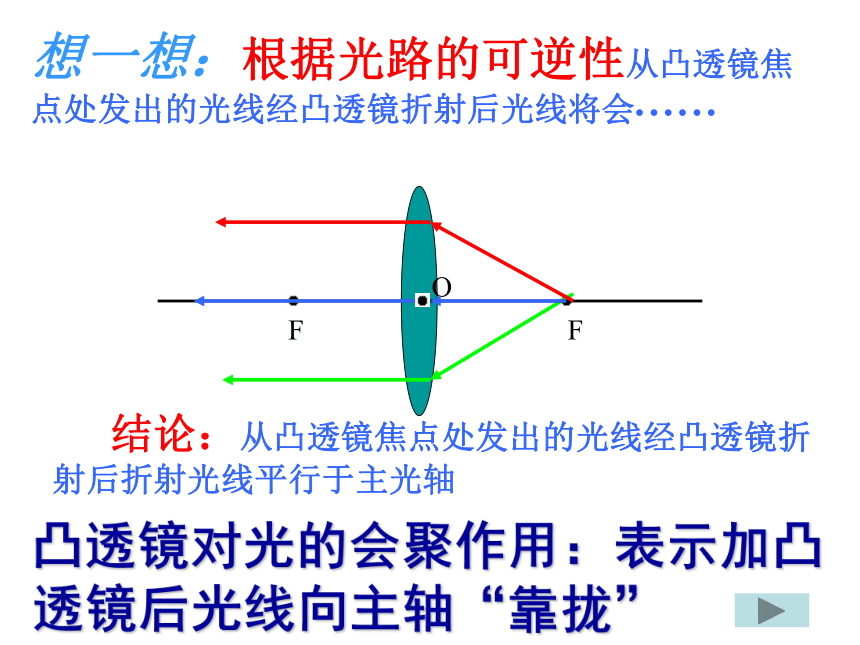

想一想：根据光路的可逆性从凸透镜焦点处发出的光线经凸透镜折射后光线将会
凸透镜对光的会聚作用：表示加凸 透镜后光线向主轴“靠拢”

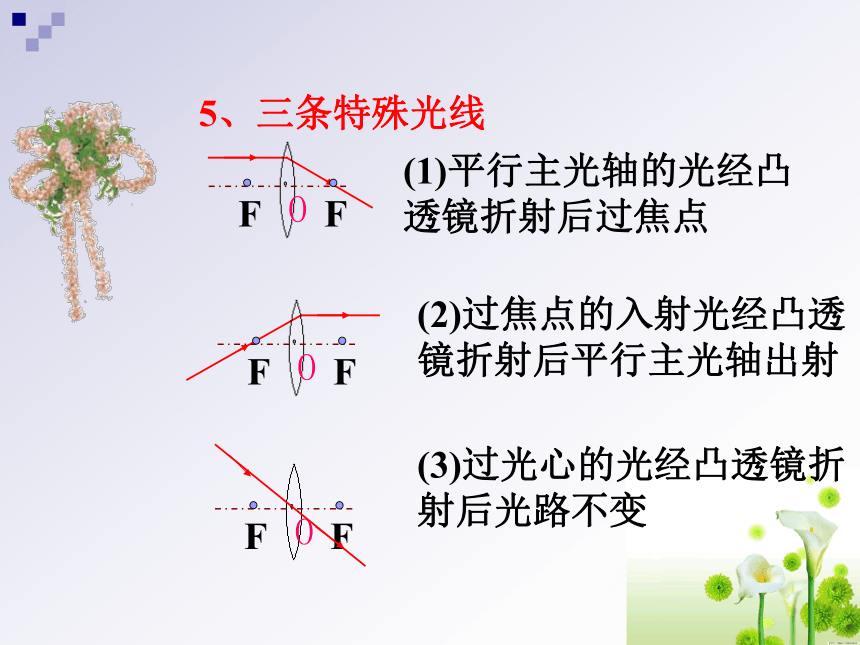

5、三条特殊光线
F
F
O
(1)平行主光轴的光经凸透镜折射后过焦点
F
F
O
F
F
O
(2)过焦点的入射光经凸透镜折射后平行主光轴出射
(3)过光心的光经凸透镜折射后光路不变
F
F
F
F
完成下列光路图：
F
F
F
F
凹透镜对光线的作用
F
结论：平行于主光轴的光线经凹透镜后变得发散，
因此凹透镜也叫发散透镜
凹透镜的介绍
焦点
o
f
焦距
焦点
o
f
焦距
凹透镜的三条特殊光线
F
★：
F
1）平行于主光轴的光线经凹透镜折射后
折射光 线的延长线将会聚于虚焦点
2）延长线通过虚焦点的光线经凹透镜折射后折射光线将平行于主光轴
3）通过光心的光线，传播方向不改变。
完成下列光路图：
·
·
·
·
·
·
·
·
F
F
F
F
错
错
4.判断出射光线的正误
1
2
对
对
F
F
F
F
一、分类：
小 结

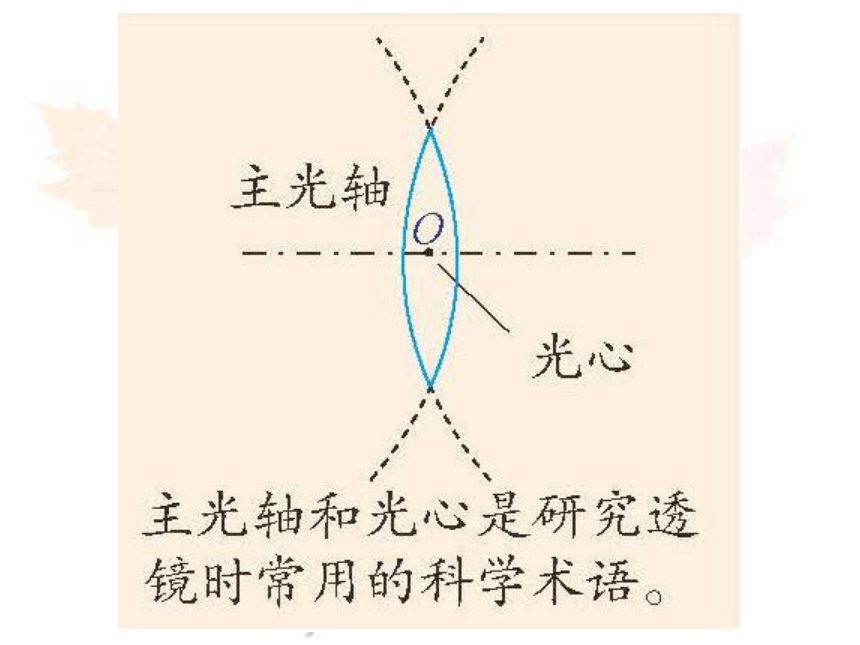

二、概念：1、主光轴 2、光心
3、焦 点 4、焦距
三、透镜对光线的作用：
1、凸透镜对光线起
会聚作用，也叫会聚透镜
2、凹透镜对光线起
发散作用，也叫发散透镜
凸透镜和凹透镜
F
F
F
O
F
　1．画出图中光线通过透镜后的传播方向
　2．图中画出了光线通过透镜前后的传播方向， 试在图中填上适当类型的透镜
？
？
1
2
3.正确选择透镜
自我挑战!
4.趣味暗箱题（暗箱内放哪种透镜）
凸透镜
凹透镜
