第十四章 内能的利用
第1节 热机
实验演示
现象：
软木塞冲出；管口有“白气”产生
说明:
水蒸气对木塞做功,内能减少,它的温度下降,水蒸气液化成小水珠.
能量转化：
内能转化为机械能
一、热机
热机：利用内能做功的机械
热机的种类：
蒸汽机、内燃机、汽轮机、喷气发动机等
二、内燃机
燃料的化学能
内能
机械能

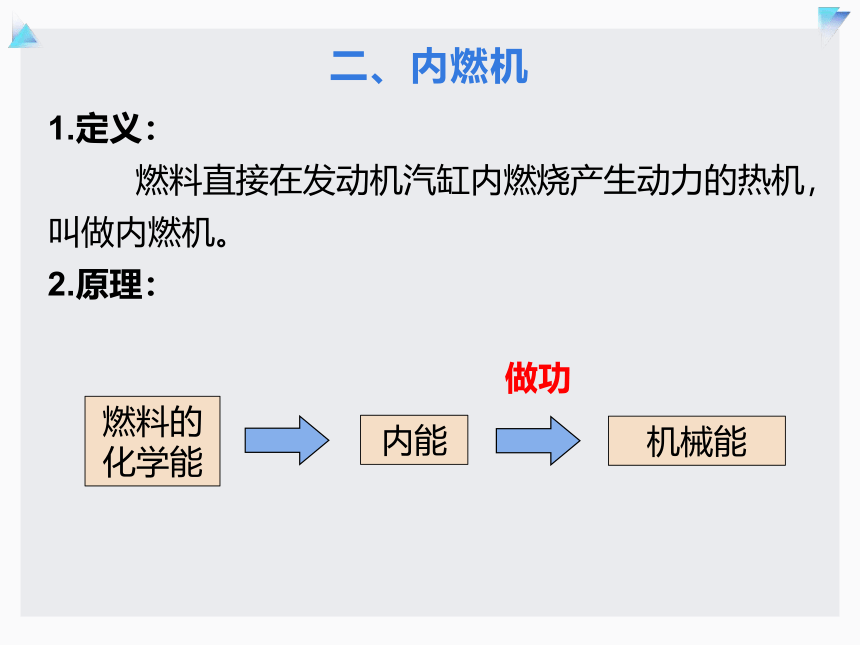

1.定义：
燃料直接在发动机汽缸内燃烧产生动力的热机，叫做内燃机。
2.原理：
做功
二、内燃机

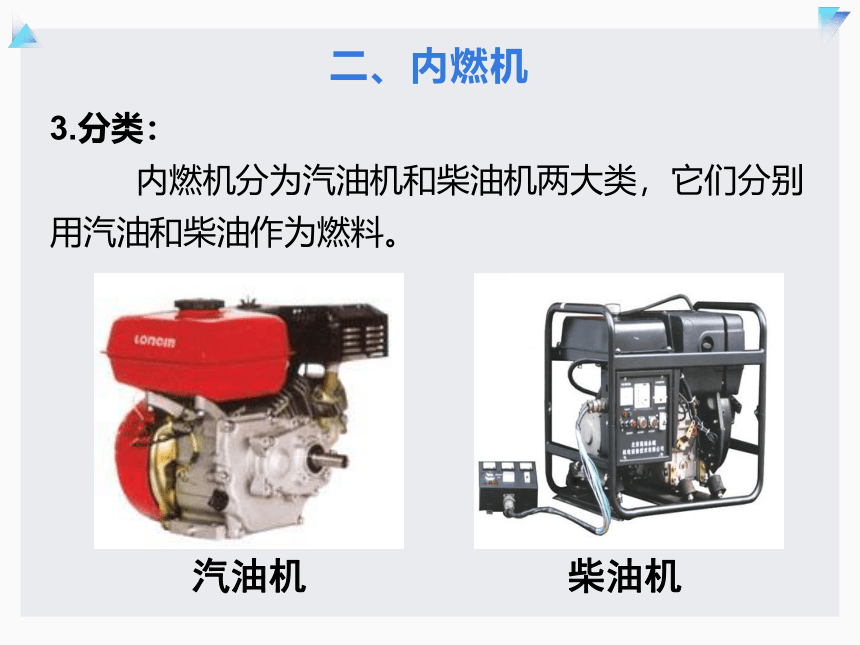

3.分类：
内燃机分为汽油机和柴油机两大类，它们分别用汽油和柴油作为燃料。
汽油机
柴油机
三、汽油机　

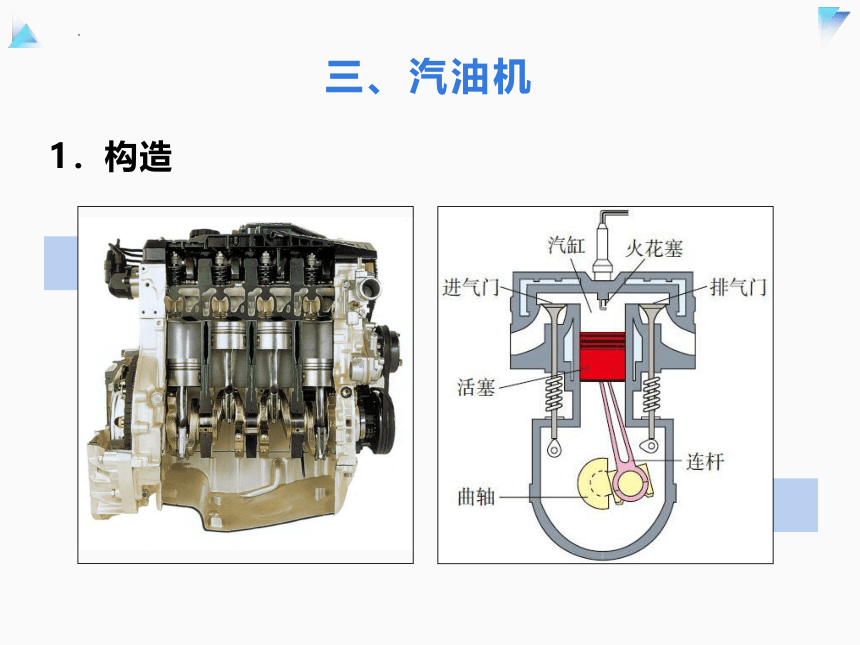

1．构造
2．汽油机工作原理
汽油在汽缸里面燃烧时产生高温高压的燃气，推动活塞做功。活塞移动带动曲轴转动。
要使汽油机连续工作，活塞必须能在气缸内往复运动。活塞在汽缸内往复运动时，从汽缸的一端运动到汽缸的另一端的过程，叫一个冲程。
3．汽油机的四冲程
3．汽油机的四冲程
吸气冲程：
进气门打开，排气门关闭，活塞由上端向下运动，汽油和空气组成的燃料混合物从进气门吸入气缸。
3．汽油机的四冲程
二 . 压缩冲程：
进气门和排气门都关闭，活塞向上运动，燃料混合物被压缩，压强增大，温度升高。
机械能转化为内能
3．汽油机的四冲程
三 . 做功冲程：
在压缩冲程未尾，火花塞产生电火花，使燃料猛烈燃烧，产生高温高压的燃气。高温高压燃气推动活塞向下运动，并通过连杆带动曲轴转动。
内能转化为机械能
3．汽油机的四冲程
四 . 排气冲程：
进气门关闭，排气门打开，活塞向上运动，把废气排出气缸。
只有做功冲程对外做功，其他三个冲程均是依靠飞轮惯性完成
3．汽油机的四冲程
汽油机一个工作循环有几个冲程？
对外做功几次？
曲轴转几圈？
四个
一次
两圈
一门打开，上排下吸
两门关闭，上压下做
柴油机的构造
柴油机的构造和汽油机相似，但柴油机通过压缩空气直接点燃柴油，因此柴油机顶部是一个喷油嘴。
柴油机的构造
汽油机和柴油机的异同
汽油机 柴油机
燃料
吸气冲程
压缩冲程
做功冲程
排气冲程
点火
应用
汽油
柴油
汽缸顶部有火花塞
汽缸顶部有喷油嘴
吸入汽油和空气
吸入空气
压缩程度小，机械能转化为内能
压缩程度大，机械能转化为内能
排出废气
排出废气
点燃式
压燃式
小汽车、飞机等
重载汽车、火车等
