杠杆
10:37

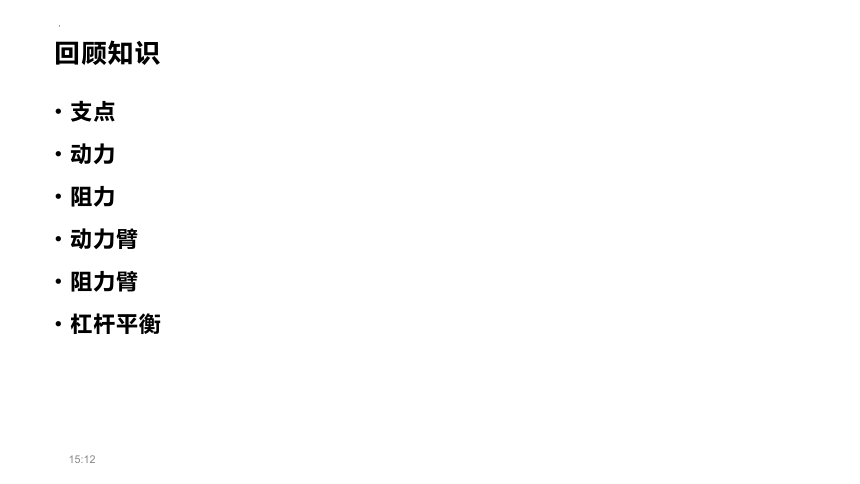

回顾知识
支点
动力
阻力
动力臂
阻力臂
杠杆平衡
10:37

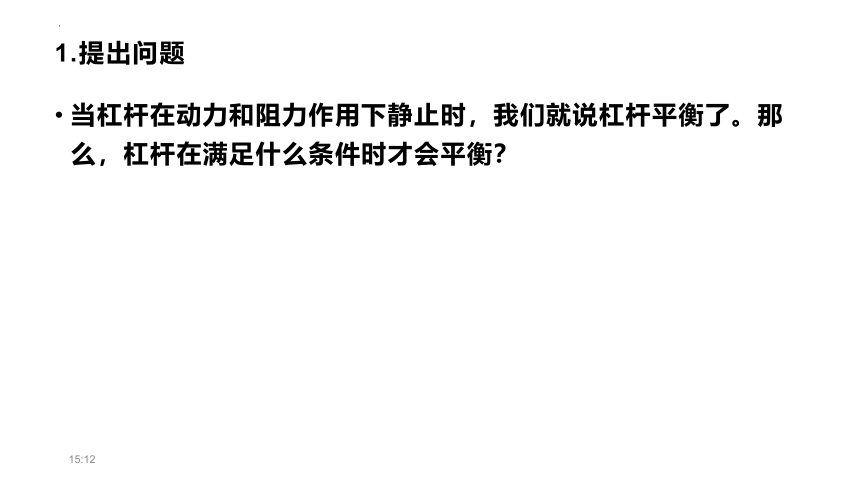

1.提出问题
当杠杆在动力和阻力作用下静止时，我们就说杠杆平衡了。那么，杠杆在满足什么条件时才会平衡？
10:37

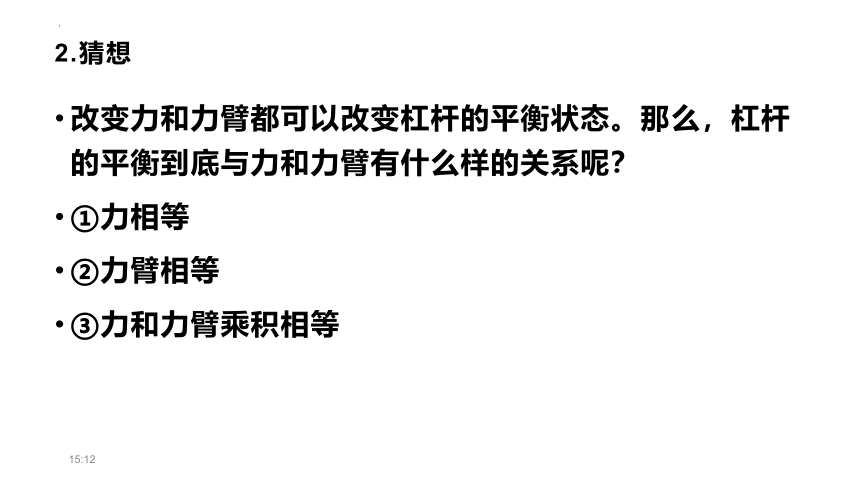

2.猜想
改变力和力臂都可以改变杠杆的平衡状态。那么，杠杆的平衡到底与力和力臂有什么样的关系呢？
①力相等
②力臂相等
③力和力臂乘积相等
10:37

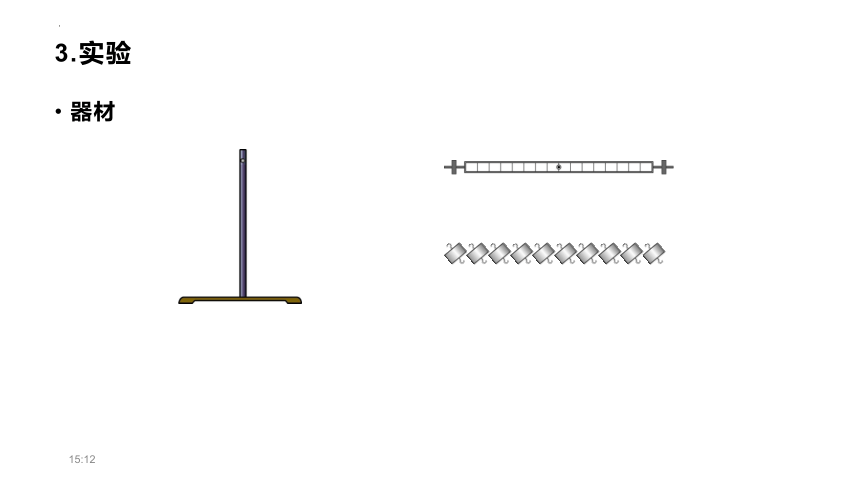

3.实验
器材
10:37
10:37

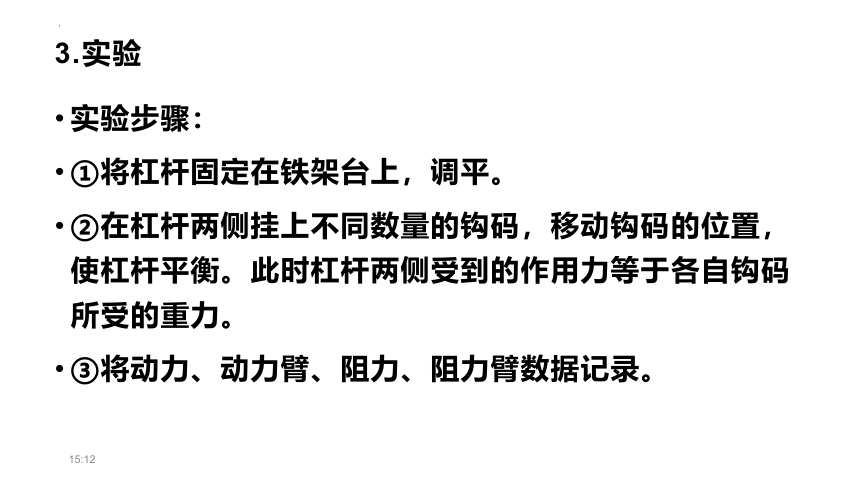

3.实验
实验步骤：
①将杠杆固定在铁架台上，调平。
②在杠杆两侧挂上不同数量的钩码，移动钩码的位置，使杠杆平衡。此时杠杆两侧受到的作用力等于各自钩码所受的重力。
③将动力、动力臂、阻力、阻力臂数据记录。
10:37
实验步骤：
④改变动力和动力臂的大小，调节相应的阻力和阻力臂，多次实验。
⑤将右侧钩码取下，改用弹簧测力计。（弹簧测力计一定要竖直向下拉杠杆）
10:37
数据记录
次数 动力 F1/N 动力臂 l1/m 动力×动力臂 F1l1/Nm 阻力 F2/N 阻力臂 l2/m 阻力×阻力臂
F2l2/Nm
1
2
3
…
10:37
实验结论
动力×动力臂＝阻力×阻力臂，即 F1 l1＝ F2 l2
10:37
思考
①实验前要调节杠杆在水平位置平衡，为什么？
②多次试验的目的是什么？
③弹簧测力计为什么一定要竖直向下拉？
④弹簧测力计没有竖直向下拉，示数有什么变化，为什么？
10:37
例题．在探究“杠杆平衡条件”实验中。
（1）实验前应先调节杠杆在水平位置
平衡，这样做的目的是 。
（2）杠杆平衡后，小英同学在图甲所示的A位置挂上两个钩码，可在B位置挂上 个钩码，使杠杆在水平位置平衡。
（3）她改用弹簧测力计在乙图中的C位置斜下拉，若每个钩码重2N，当杠杆在水平位置平衡时，测力计示数将 （填“大于”“等于”或“小于”）2N。
便于直接读出力臂
4
大于
例题 如图所示为杭州动物园上演的现代版的曹冲称象。已知铁笼质量为0.6t，吊车的吊钩固定处距弹簧测力计一端的距离为9m，距系铁笼处的距离为6cm，当槽钢（横梁）处于水平状态时，弹簧测力计的示数为200N，不计槽钢重，试估算大象的质量。
F1
F2
l1
l2
=200N
=9m
=6cm
O
解：
l1=9m
l2=6cm=0.06m
F1=200N
根据 F1 l1=F2 l2 ，有：
F2=
F1 l1
l2
200N×9m
0.06m
=
=3×104N
=3×103kg=3t
m=
G
g
F2
g
=
=
3×104N
10N/kg
m1=m－m2=3t－0.6t=2.4t
三种杠杆
省力杠杆
（1）若 l1＝ l2
则有 F1＝F2
费力杠杆
等臂杠杆
（2）若 l1＞ l2
（3）若 l1＜ l2
则有 F1＜F2
则有 F1＞F2
费距离
省距离
不省力，也不省距离
由 F1 l1=F2 l2，知：
练习 3.下列杠杆中，属于省力杠杆的是 ，
属于费力杠杆的是 。（填序号）
（1）理发剪刀 （2）道钉撬 （3）摇水泵
（4）皮划艇桨 （5）筷子 （6）钓鱼竿
（2）（3）
（1）（4）（5）（6）
小结
杠杆的五要素 支点 动力 阻力 动力臂 阻力臂
杠杆平衡条件F1 l1＝ F2 l2
生活中的杠杆：等臂杠杆 省力杠杆 费力杠杆
