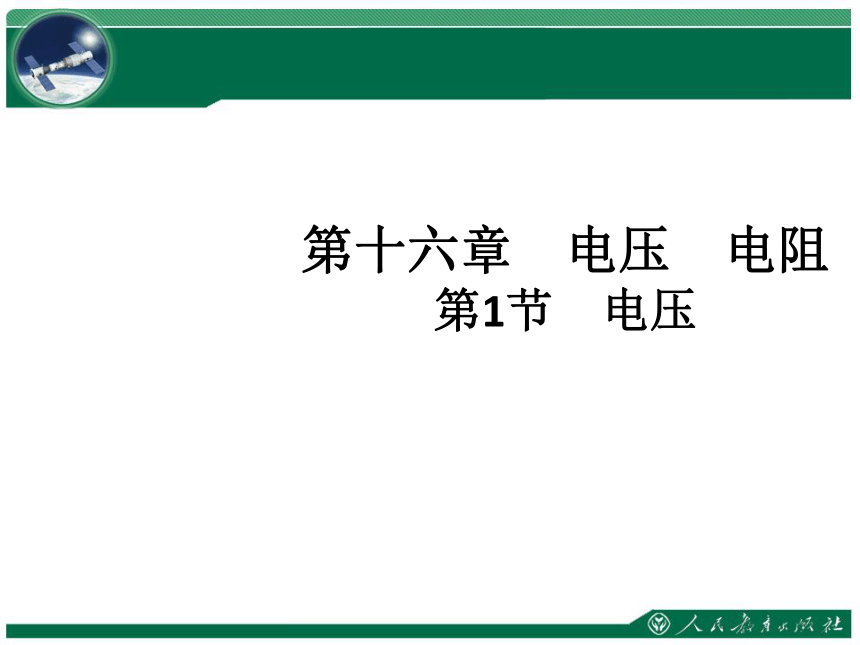

第十六章　电压　电阻
第1节　电压

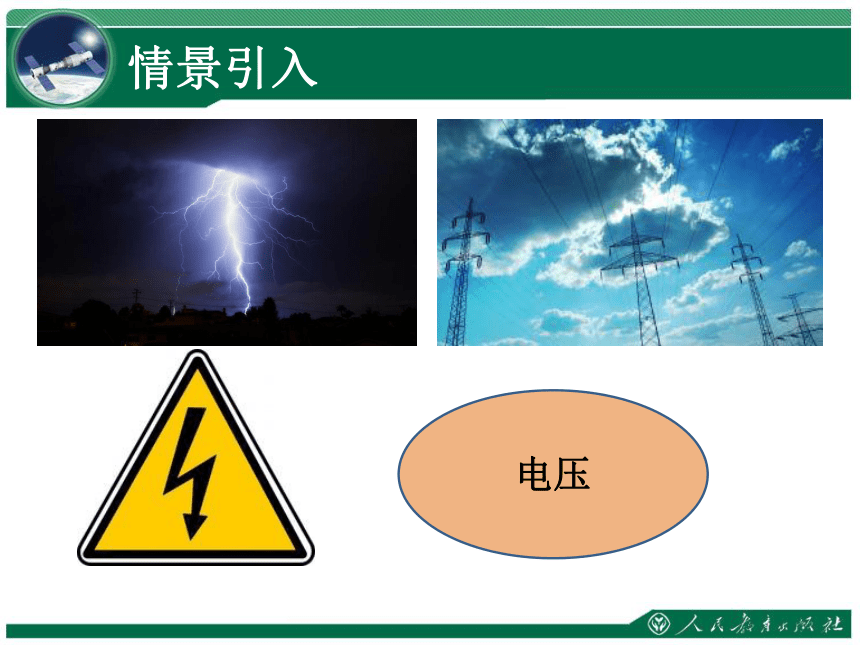

情景引入
电压
水果电池

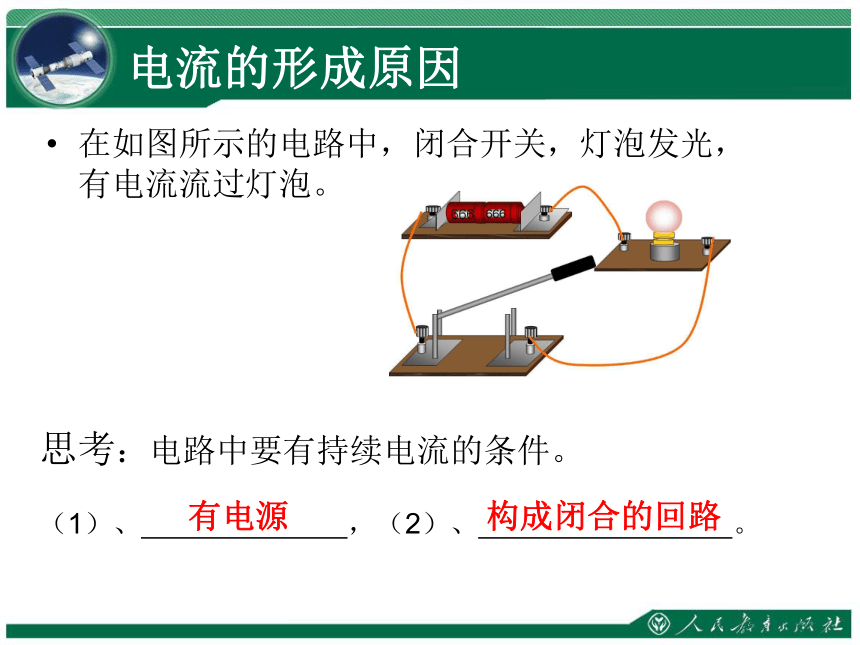

在如图所示的电路中，闭合开关，灯泡发光，有电流流过灯泡。
电流的形成原因
思考：电路中要有持续电流的条件。
（1）、 ，（2）、 。
有电源
构成闭合的回路
电流的形成原因

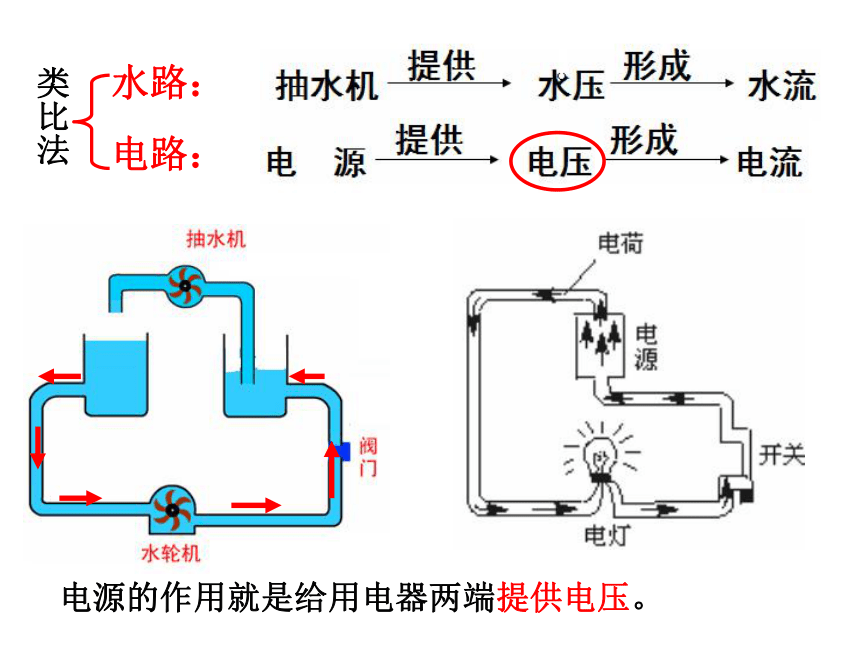

水路：
电路：
类比法
　　电源的作用就是给用电器两端提供电压。
电压

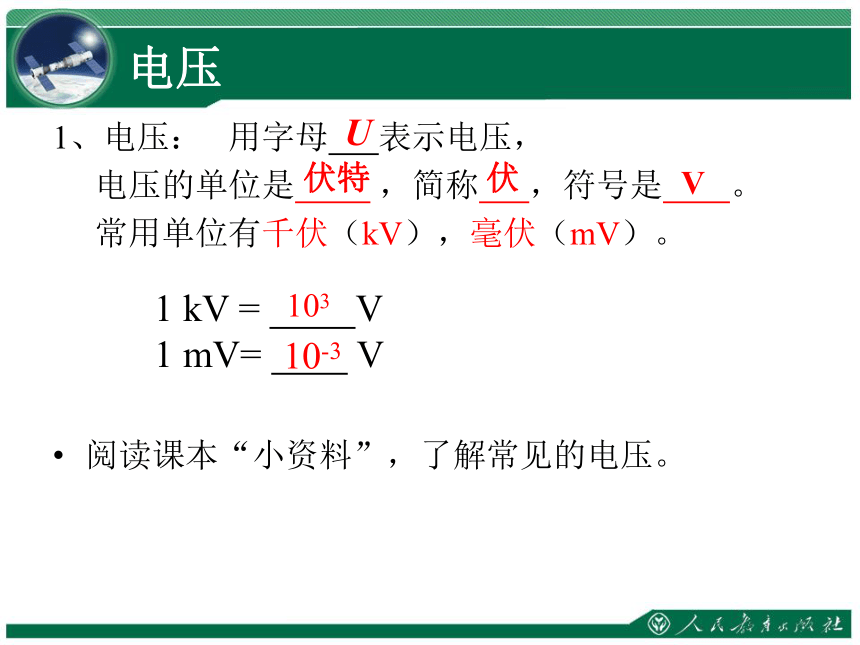

1、电压： 用字母 表示电压，
电压的单位是 ，简称 ，符号是 。
常用单位有千伏（kV），毫伏（mV）。
1 kV = V
1 mV= V
阅读课本“小资料”，了解常见的电压。
U
伏特
伏
V
103
10-3
一节铅蓄电池 V
对人体安全的电压 不高于36V
2
小资料

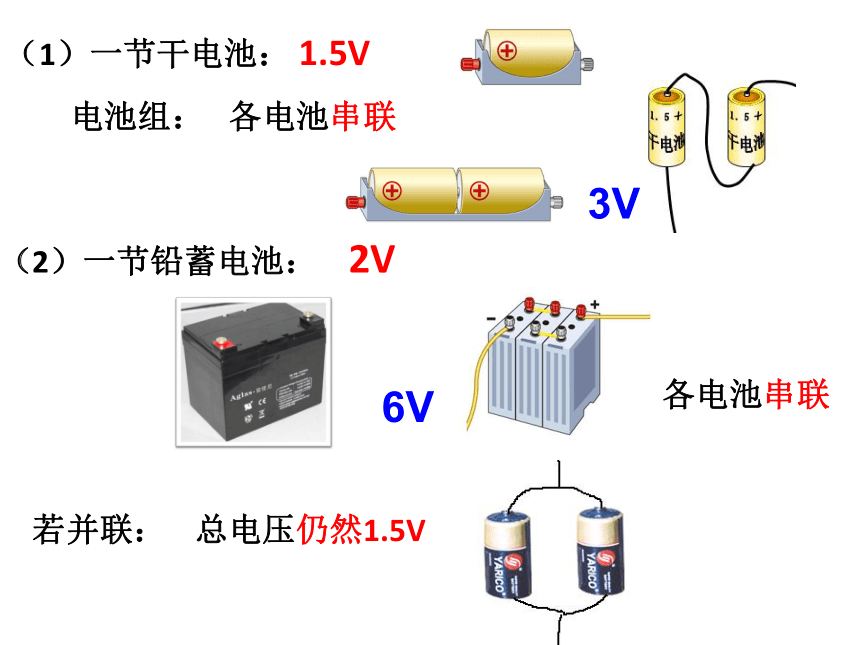

（1）一节干电池： 1.5V
（2）一节铅蓄电池： 2V
电池组：
各电池串联
3V
6V
各电池串联
若并联：
总电压仍然1.5V

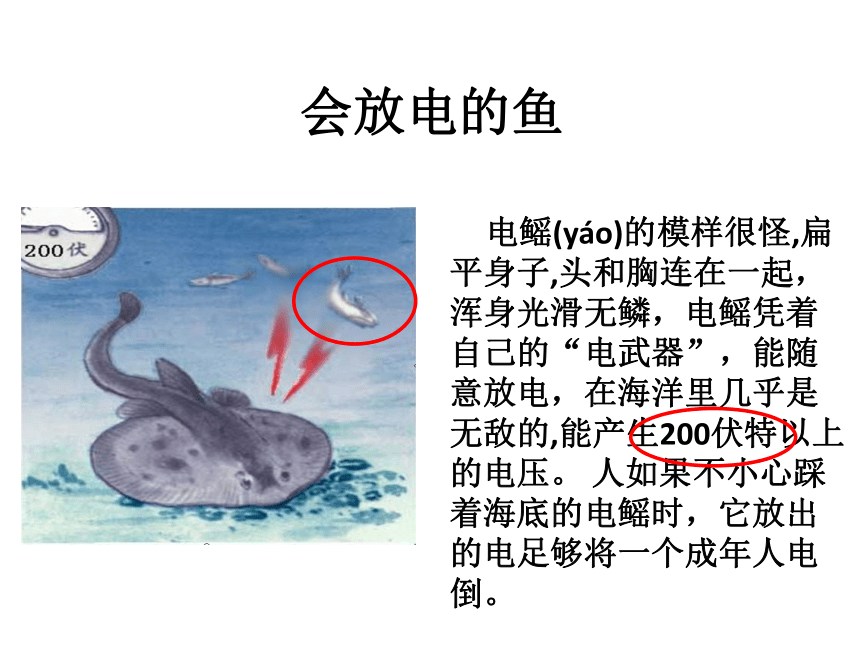

会放电的鱼
电鳐(yáo)的模样很怪,扁平身子,头和胸连在一起，浑身光滑无鳞，电鳐凭着自己的“电武器”，能随意放电，在海洋里几乎是无敌的,能产生200伏特以上的电压。 人如果不小心踩着海底的电鳐时，它放出的电足够将一个成年人电倒。
电压表的符号：
两个量程：0-3V ；0-15V
指
针
刻度面板
正接线柱
负接线柱
分度值： 0.1V ；0.5V
调
零
螺
母
结　构
二、电压的测量
3）选择合适的 ； (未知量程时，选大量程 )
4) 不允许把电流表直接连到 的两极。
回顾 电流表使用
2）电流必须从电流表 接线柱流入，从 接线柱
流出； （否则 ）
1）电流表必须与被测用电器 联；
使用前先调零。
串
正
负
反偏
量程
试触
电源
电压表的使用：
1）电压表要跟待测用电器___联；
2）电压表“+”“-”接线柱要接正确，应保证电压表的___接线柱靠近电源正极，___接线柱靠近电源负极。
3）待测电压不能超过电压表的_______。
并
—
+
量程
（1）电压表跟被测用电器并联；
V
(电压表相当于断路)
电压表的使用：
若电压表跟被测用电器串联；
灯泡不发光，但电压表有示数，
电压表测电源电压。
（灯泡充当导线的作用）
电压表的使用：
2）电压表“+”“-”接线柱要接正确，应保证电压表的
___接线柱靠近电源正极，___接线柱靠近电源负极。
—
+
（否则 ）
3）待测电压不能超过电压表的_______。
量程
（对未知电压应先选大量程 ）
反偏
试触
实验 连接电路并测量电压
1、将 接在电源两端，测得电压为 ；
V
2、将 接在小灯泡两端，测得电压为 ；
V
3V
3V
在只有一个用电器的电路中，用电器两端的电压与电源两端的电压相等。
3V
0～3V
如图，小琦用电压表测量灯泡L1两端的电压，为了继续测量灯泡L2两端的电压，她把电压表的左侧接线柱拆开，接到了C点处，这种做法正确吗？为什么？
－
＋
答： 不可行，这样会反偏
学以致用
分组活动
测不同电路两端电压
1．灯泡L1、L2串联，用电压表测灯L1两端的电压，并标出电压表的正、负接线柱。
2．灯泡L1、L2并联，用电压表测灯L1两端电压，并标出电压表的正、负接线柱。
课堂反馈
1．在如图所示的电路图中，能用电压表正确测出灯Ll两端电压的是（ ）
D
课堂小结
1．通过这节课你学到了什么？
2．电压的符号，单位及常用单位间的换算。
3．电压表的使用方法。

2．如图所示的电路图或实物图中，闭合开关，电压表测量的是电路哪两端电压。
课堂反馈
