16.2串、并联电路中电压的规律(共20张PPT)

(共20张PPT)
串、并联电路中电压的规律
第十六章 第２节
　　2．串联电路电压会有什么关系？
　　1．为什么两灯的发光情况会不一样？

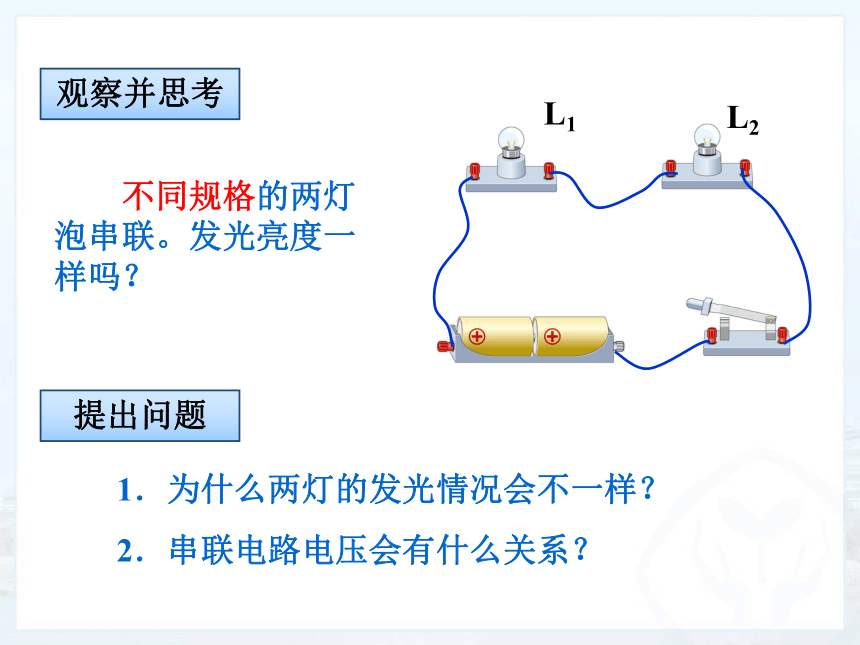

　　不同规格的两灯泡串联。发光亮度一样吗？
观察并思考
提出问题
L1
L2
电压表的使用：
1）电压表要跟待测用电器___联；
2）电压表“+”“-”接线柱要接正确，应保证电压表的___接线柱靠近电源正极，___接线柱靠近电源负极。
3）待测电压不能超过电压表的_______。
并
—
+
量程
电压表相当于断路。
正负接线柱接反会造成
反偏。
未知电压应选大量程试触。
L2
A
B
C
L1
　　设计实验电路并画出电路图。
一、探究串联电路电压的规律
猜想假设
设计实验
　　1．调节电压表指针指零，检查器材；
　　2．按照电路图连接电路。断开开关，检查电路；
　　3．用电压表测量灯L1两端的电压，记为U1；
　　4．用电压表测量灯L2两端的电压，记为U2，
测量灯L1、L2两端的总电压为U，记入表格；
　　5．更换灯泡，重复步骤3、4；
一、探究串联电路电压的规律
实验步骤
L1
L2
L1
L2

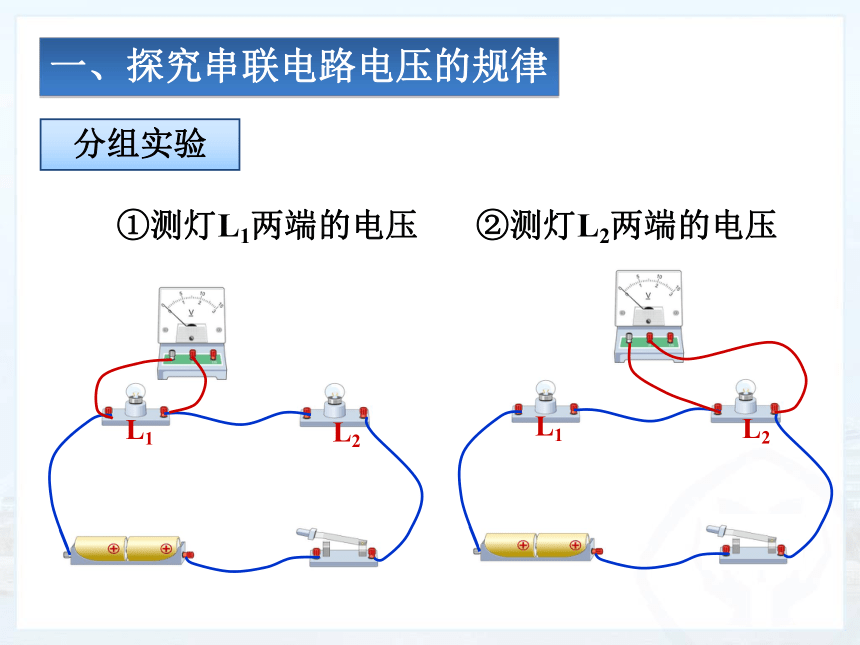

②测灯L2两端的电压
　　①测灯L1两端的电压
一、探究串联电路电压的规律
分组实验
L1
L2
　　③串联电路两端电压
一、探究串联电路电压的规律
分组实验
　　④改变两个小灯泡的规格重做上述实验。
一、探究串联电路电压的规律

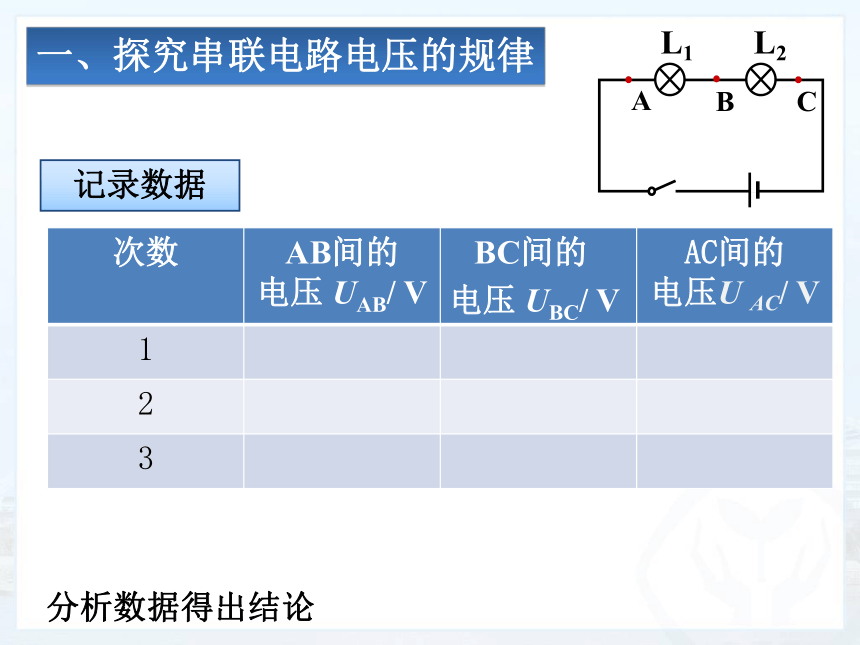

记录数据
　　分析数据得出结论
次数 AB间的
电压 UAB/ V BC间的
电压 UBC/ V AC间的
电压U AC/ V
1
2
3
L2
A
B
C
L1

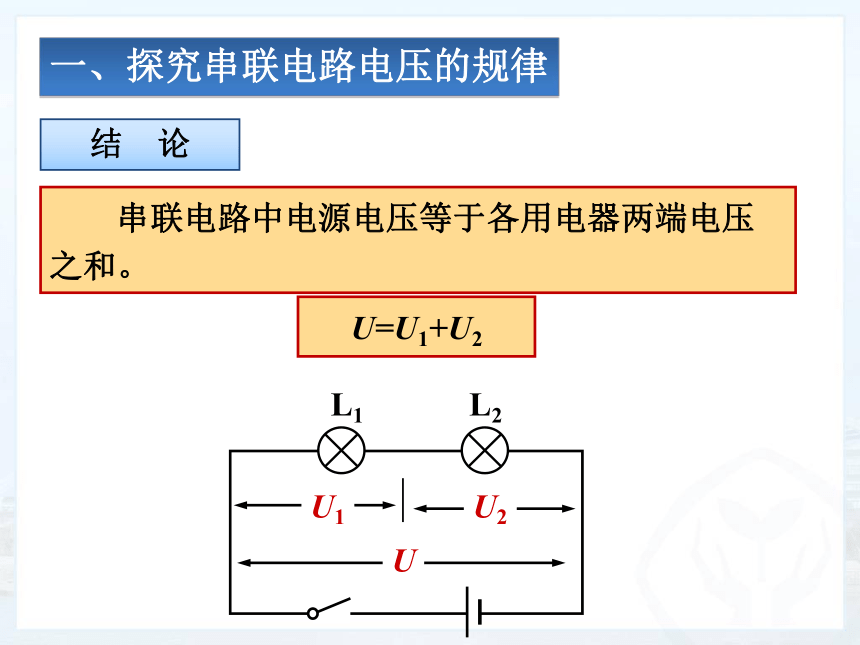

　　串联电路中电源电压等于各用电器两端电压之和。
U=U1+U2
L2
L1
U
U1
U2
结　论
一、探究串联电路电压的规律
　　1．并联时各支路两端的电压与电源两端电压的关系是怎样的？
　　2．与并联电路中的电流关系一样吗？
二、探究并联电路电压的规律
问　题
作出猜想
　　电路图
L1
L2
　　主要步骤
电压表要选择合适的量程
　　注意：
二、探究并联电路电压的规律
设计实验
L2
S
L1
L2
S
L1
　　①测灯L1两端的电压
②测灯L2两端的电压
二、探究并联电路电压的规律
L2
S
L1
　　③ 电源两端电压
　　④ 改变两个小灯泡的规格重做上述实验。
二、探究并联电路电压的规律
次数 L1 两端的
电压 U1/ V L2 两端的
电压 U2/ V 电源两端的
电压U'/ V
1
2
3
二、探究并联电路电压的规律
数据表格
分析数据得出结论
L1
L2
并联电路中电源电压与各支路用电器两端的电压相等。
U=U1=U2
L1
L2
U2
U1
U
二、探究并联电路电压的规律
结　论
U=U1=U2
U=U1+U2
　　串联电路中电源电压等于各用电器两端电压之和。
并联电路中电源电压与各支路用电器两端的电压相等。
串联电路中，电流处处相等。
　并联电路中，干路电流等于各支路电流之和。
I＝I1＝I2
I＝I1＋I2
电压
电流
串联分压：
并联分流：
　　把几节电池串联起来组成电池组，用电压表分别测量每节电池两端的电压，然后测量这个电池组两端的电压。它们之间有什么关系？
想想做做
　　实验结果表明：电池组两端的电压等于每节电 池电压之和。
　　电池串联的电压规律：
例：如图所示的电路中，电源电压保持不变.
当开关S1断开、S2闭合时，电压表的示数为4.5V；
当开关S1闭合、S2断开时，电压表的示数为3V，
则L1和L2两端的电压分别为（ 　）
A．3V和4.5V B．1.5V和4.5V
C．3V和1.5V D．1.5V和3V
L1
C
　　1．电源, 灯泡, 开关各一个，组成串联电路, 用一个电流表测电流，一个电压表测灯的电压，画出电路图。
　　实验设计：
　　2．电池，开关, 2个灯组成串联电路，用一个电流表测电流，一个电压表测一盏灯的电压，画出电路图。
练一练
