2013年中考科学复习专题（饮水机中的电科学）

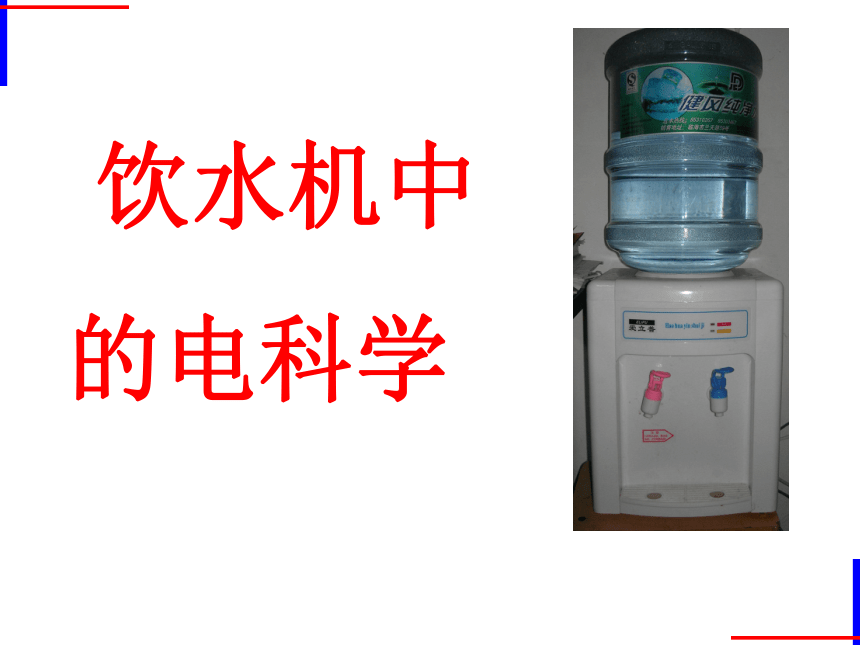

课件16张PPT。 饮水机中

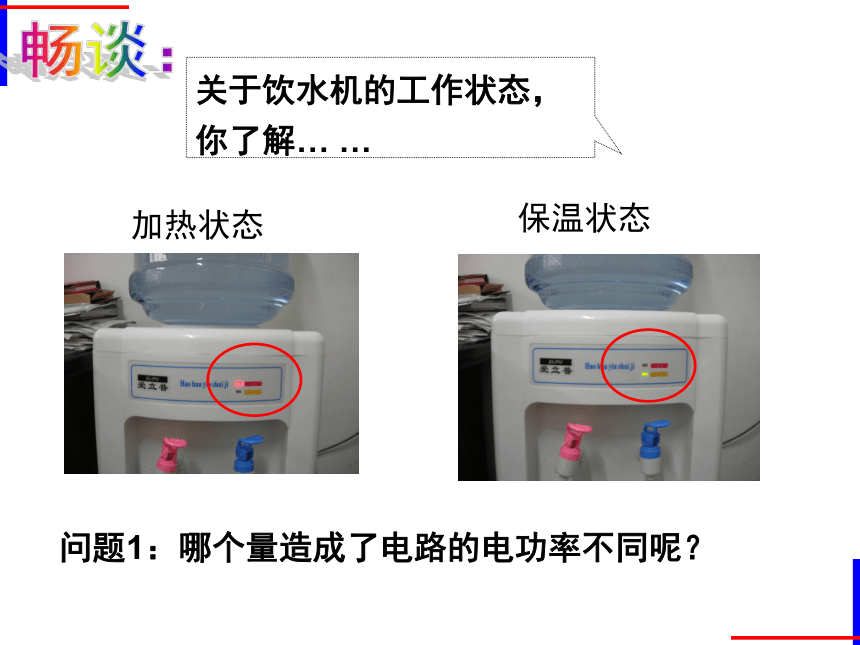

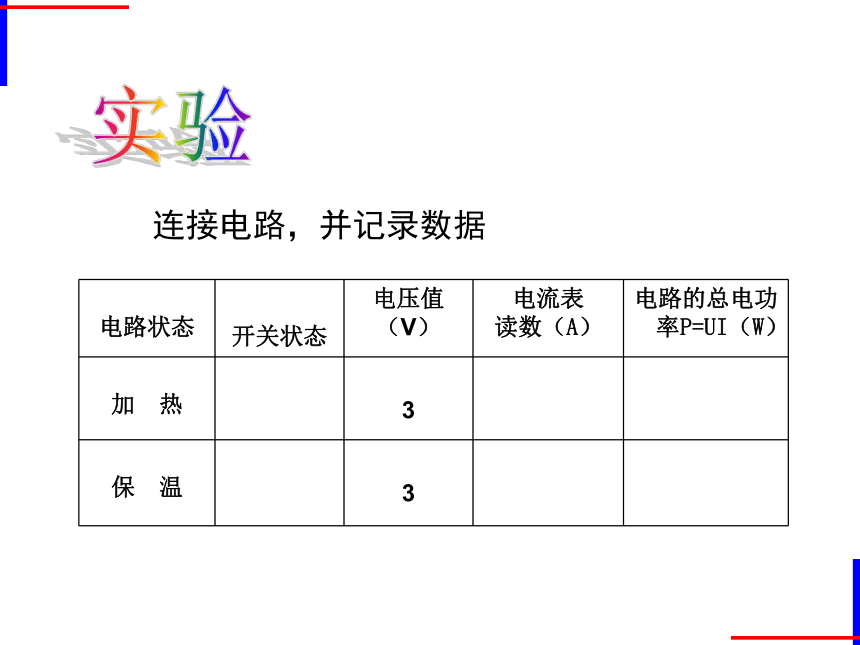

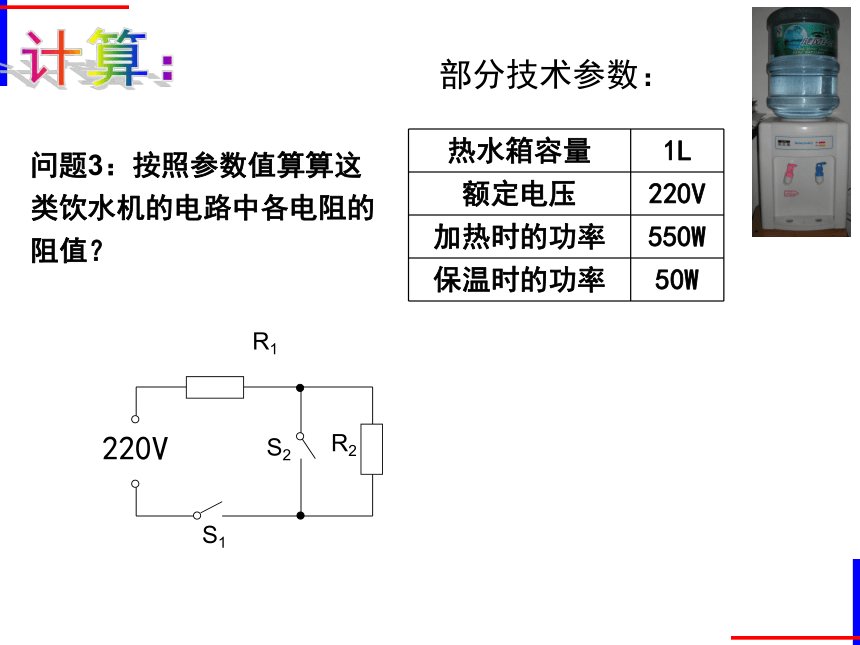

的电科学学科网加热状态保温状态问题1：哪个量造成了电路的电功率不同呢？畅谈：关于饮水机的工作状态，你了解… …设计：根据加热时饮水机的电阻小、保温时电阻大，设计饮水机内部的电路原理图？问题2：在同一电路中，怎样来控制电阻不同？说一说：我的方案的优点……实验连接电路，并记录数据部分技术参数： 问题3：按照参数值算算这类饮水机的电路中各电阻的阻值？计算：问题4：

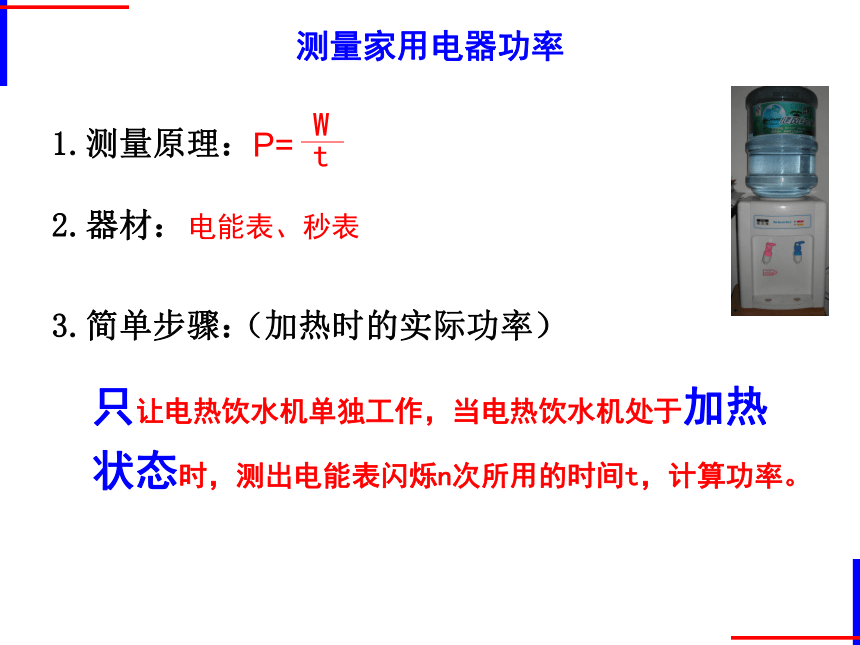

你能测出饮水机加热时的实际功率吗？学科网1.测量原理：2.器材：3.简单步骤：测量家用电器功率电能表、秒表只让电热饮水机单独工作，当电热饮水机处于加热状态时，测出电能表闪烁n次所用的时间t，计算功率。（加热时的实际功率）如果测量结果是：频闪电能表闪烁了10次所用的时间为24秒钟，电能表表盘信息见上图，求饮水机加热时的实际功率？（频闪式电能表，3000imp/kWh表示闪烁3000次，用电器消耗1kwh电能，即：每闪烁一次，消耗的电能为：1/3000kwh）3000imp/kWh
220V 10(20)A 50Hz部分技术参数： 如果饮水机加热10分钟，然后保温20分钟，在不考虑出水的情况下循环交替，则饮水机正常工作一夜(１２小时)要消耗多少电能？计算：?关于饮水机的使用，你有什么建议？学科网拓展１.利用光控开关控制饮水机工作节能拓展１.利用光控开关控制饮水机工作节能 每天夜间的时间平均可达12小时，而饮水机经常是常开的。如不关闭电源开关，一台饮水机按500瓦计算日耗电0.75度（数据源于产品说明书）则浪费能源0.35度，一年则浪费电0.35X365=127.75度，一度电按0.6元计算，损耗达76.65元，而一只光控开关的成本只有25元。若学校有50台饮水机安装光控开关可节约3832.5元 .拓展2.智能型节能饮水机利用微波感应原理使饮水机能自动探测房间内有无人员活动，同时判断房间内的人员是否只是短暂经过，再自动控制加热功能，使饮水机具有智能化和节电功能。 学科网1、空气对饮水机的污染2、劣质饮水机自身的材质污染 4、黑心水桶的材质污染思考3、普通饮水机设计缺陷为二次污染开后门结垢严重 1）卫生，水垢会附着在盛水容器的内壁上，不及时清洗，会成为细菌滋生的土壤，加速二次污染。
2）耗电，因水垢的导热系数比金属低得多，用有了水垢的物品烧水，需要增加电量或燃料25%以上5、结垢：原因：水垢是水在使用过程中，水中钙镁等阳离子同碳酸氢根等阴离子结合在一起，随着水的温度、压力、流速的变化，产生的不溶于水的致密物质。危害： 标准大气压下，水加热到100℃才能沸腾，沸腾的水主要有以下两个作用①杀死细菌、②泡茶，普通饮水机由于结构限制，一般开水温度在90—95℃左右 要想饮水机热水持续供应，必然会让饮水机处于自动加热，保温状态，水反复加热将会促使部分杂牌饮水机热罐内部重金属离子析出，对人体健康造成一定的影响。6、沸腾：7、反复加热：谢谢
