涡流、电磁阻尼和电磁驱动
学习目标
1.知道涡流的概念，并了解涡流不利和有利两个方面，以及如何利用和防止.
2.知道什么是电磁阻尼和电磁驱动现象，并能分析二者的不同点和相同点，以及实质
导入
这两种灶给锅加热的原理是什么？
问题1.电子感应加速器是利用什么使电子加速的？
问题2.真空冶炼炉利用什么原理来加热冶炼？
自学检测
1.利用感生电场
2.利用涡流
麦克斯韦理论
磁场变弱

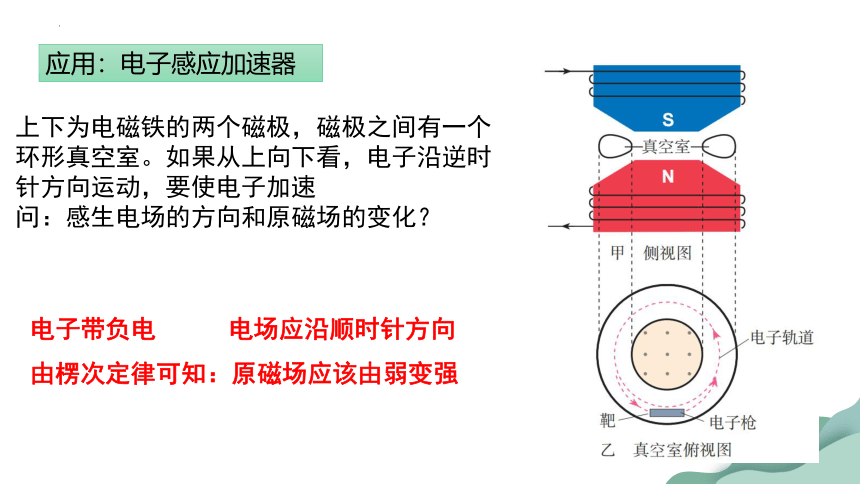

应用：电子感应加速器
上下为电磁铁的两个磁极，磁极之间有一个
环形真空室。如果从上向下看，电子沿逆时
针方向运动，要使电子加速
问：感生电场的方向和原磁场的变化？
电子带负电
电场应沿顺时针方向
由楞次定律可知：原磁场应该由弱变强
涡流
N
S
G
乙
S
N
1. 定义
由于电磁感应，在导体中产生的像水中旋涡样的感应电流。如图中的虚线所示
2. 特点
若金属电阻率很小，则涡流往往很强，产生的热量很多。
涡流
涡流的应用
（1）涡流热效应：真空冶炼炉，电磁炉。
（2）涡流的磁效应：涡流的磁场反过来影响线圈中的电流，
使仪器报警。如探测器、安检门
涡流的防止
线圈中流过变化的电流,在铁芯中产生的涡流使铁芯发热,浪费了能量,还可能损坏电器
②用互相绝缘的硅钢片叠成的铁芯来代替整块硅钢铁芯。
①增大铁芯材料的电阻率,常用的材料是硅钢。
例. 如图所示，在一个绕有线圈的可拆变压器铁芯上分别放一小铁锅水和一玻璃杯水。给线圈通入电流，一段时间后，一个容器中水温升高，则通入的电流与水温升高的是(　　　)
　　A．恒定直流、小铁锅　　　
　　B．恒定直流、玻璃杯
　　C．变化的电流、小铁锅
　　D．变化的电流、玻璃杯
通入变化的电流，所产生的磁场发生变化，在空间产生感生电场，铁锅是导体，感生电场在导体内产生涡流，电能转化为内能，使水温升高
电磁阻尼
线圈落入磁场中，分析它此感应电流的方向和所受安培力的方向，安培力对线圈的运动有什么影响？
安培力的方向始终阻碍导体的运动，这种现象称为电磁阻尼
微安表的表头在运输时为何应该把两个接线柱连在一起？
观察实验现象
电磁驱动
1、电磁驱动：当磁场相对于导体转动时，在导体中会产生感应电流，感应电流使导体受到安培力的作用而运动起来的现象。线圈转动与磁铁同向，但转速小于磁铁，即同向异步。
2、应用：感应电动机、电能表、汽车上用的电磁式速度表等。
思考与讨论
电磁阻尼与电磁驱动的区别和联系
导学案、固学案
当堂训练
