法拉第电磁感应定律

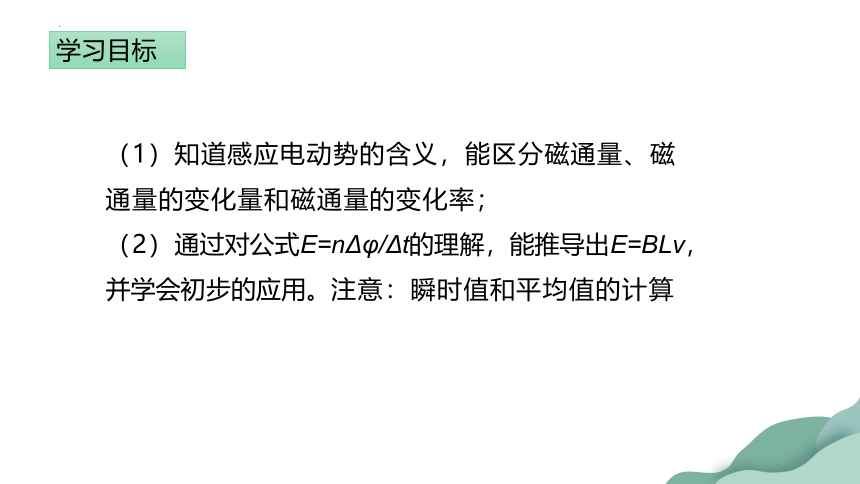

学习目标
（1）知道感应电动势的含义，能区分磁通量、磁通量的变化量和磁通量的变化率；
（2）通过对公式E=nΔφ/Δt的理解，能推导出E=BLv，并学会初步的应用。注意：瞬时值和平均值的计算

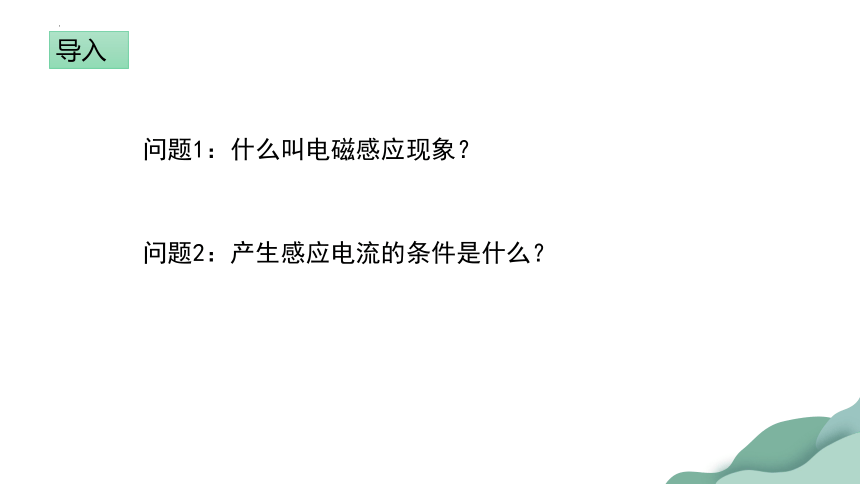

导入
问题1：什么叫电磁感应现象？
问题2：产生感应电流的条件是什么？
问题1.什么是磁通量的变化率？
问题2.什么是动生电动势？
自学检测

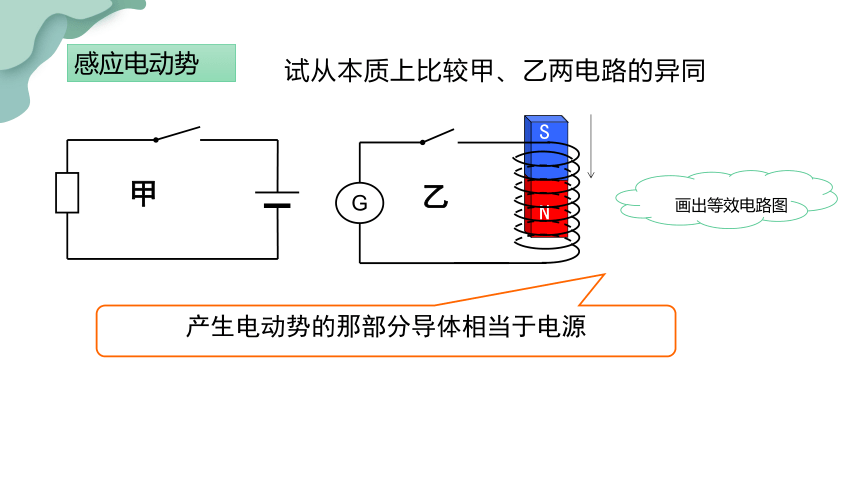

感应电动势
甲
N
S
G
乙
试从本质上比较甲、乙两电路的异同
产生电动势的那部分导体相当于电源
画出等效电路图

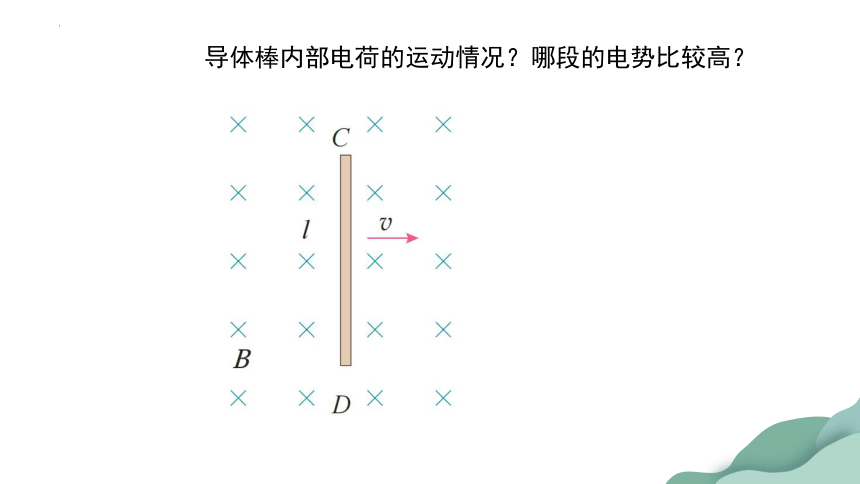

导体棒内部电荷的运动情况？哪段的电势比较高？

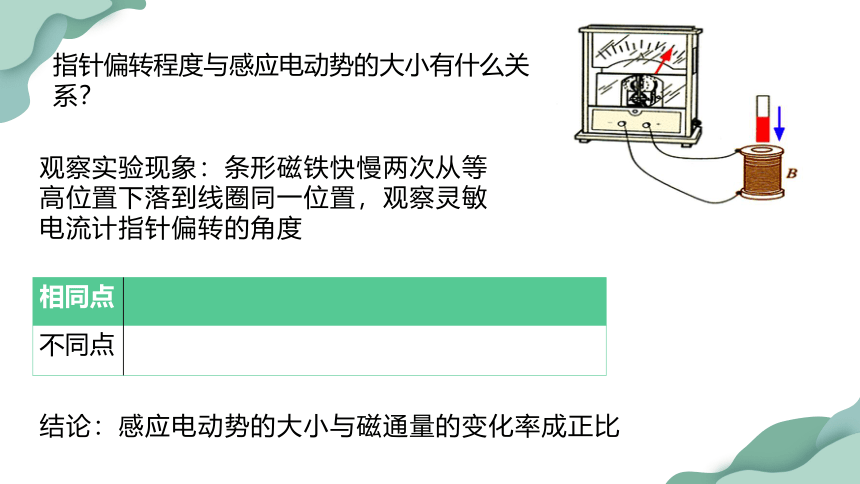

观察实验现象：条形磁铁快慢两次从等高位置下落到线圈同一位置，观察灵敏电流计指针偏转的角度
相同点
不同点
结论：感应电动势的大小与磁通量的变化率成正比
指针偏转程度与感应电动势的大小有什么关系？
取国际制单位时，k=1
N
S
G
乙
当线圈为n匝时
电路中感应电动势的大小，跟穿过这一电路的磁通量变化率 ΔΦ/Δ t 成正比
电磁感应定律
2.磁通量的变化率对应Φ- t图线上某点切线的斜率．
1.感应电动势的大小由线圈的匝数和穿过线圈的磁通量的变化率共同决定，而与磁通量Φ的大小、变化量ΔΦ的大小没有必然联系．
(1)B一定时
(2)S一定时
(3)B、S均改变时，ΔΦ＝Φ末－Φ初
动生电动势
感生电动势
思考与讨论
问题1：磁通量大,磁通量变化一定大吗
问题2：磁通量变化大,磁通量的变化率一定大吗
理解:Φ、△Φ、ΔΦ/Δt的意义

物理意义
与电磁感应关系
磁通量Ф（状态量）
穿过回路的磁感线的条数多少
无直接关系
磁通量变化△Ф（过程量）
穿过回路的磁通量变化了多少
产生感应电动势的条件
磁通量变化率
ΔΦ/Δt
穿过回路的磁通量变化的快慢

决定感应电动势的大小
推导电动势公式
动生电动势
动生电动势：由于导体运动而产生的电动势。
1、导体垂直切磁感线.
2.导体斜切磁感线
（θ为v与B夹角）
若v//B：E=0（无切割）
注意：速度为平均值（瞬时值），E就为平均值（瞬时值）
L应指切割磁感线的有效长度
B
v
L
练：求下面图示情况下，a、b、c三段导体两端的感应电动势各为多大？
3.导体转动切割磁感线
图4
长为l的导体棒MN绕M点在垂直于磁场方向的平面内以角速度ω做匀速圆周运动，磁感应强度为B．
课堂小结
导学案和固学案习题
当堂训练
