变压器

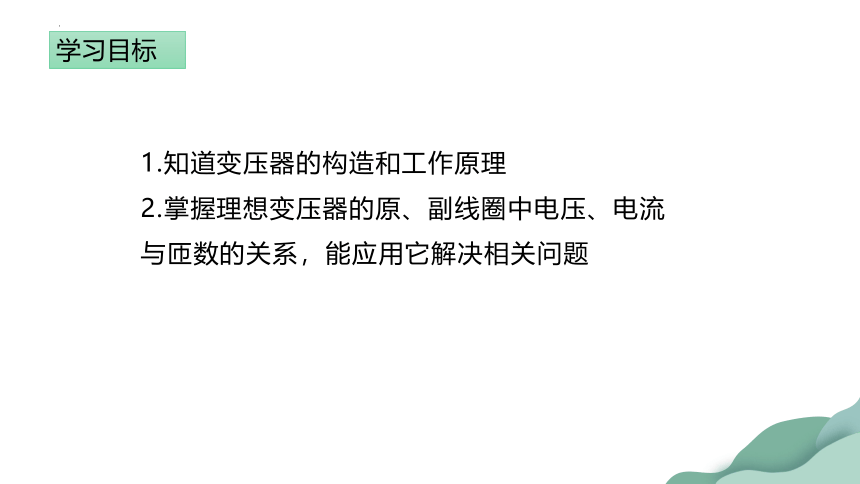

学习目标
1.知道变压器的构造和工作原理
2.掌握理想变压器的原、副线圈中电压、电流与匝数的关系，能应用它解决相关问题
导入

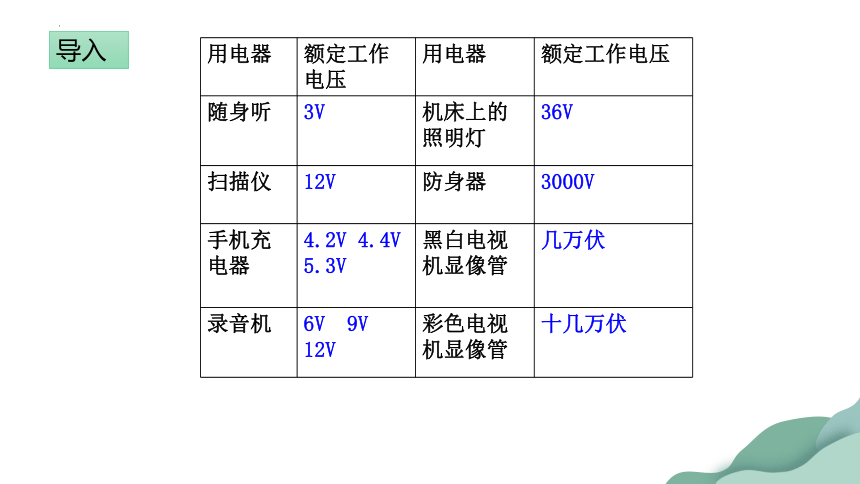

用电器 额定工作电压 用电器 额定工作电压
随身听 3V 机床上的照明灯 36V
扫描仪 12V 防身器 3000V
手机充电器 4.2V 4.4V 5.3V 黑白电视机显像管 几万伏
录音机 6V 9V 12V 彩色电视机显像管 十几万伏
问题1.变压器的原、副线圈连在一起吗？原线圈中的电流如何跑到副线圈的？
问题2.交变电流和恒定电流都能通过变压器改变电压吗？

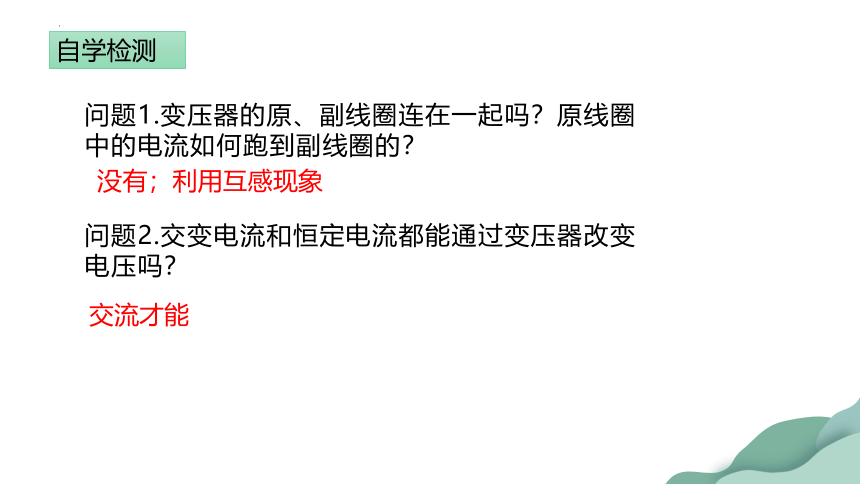

自学检测
没有；利用互感现象
交流才能

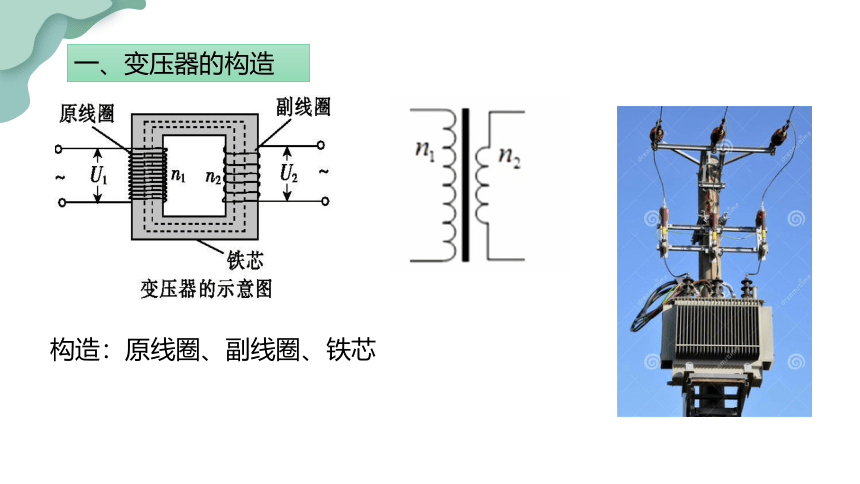

一、变压器的构造
构造：原线圈、副线圈、铁芯

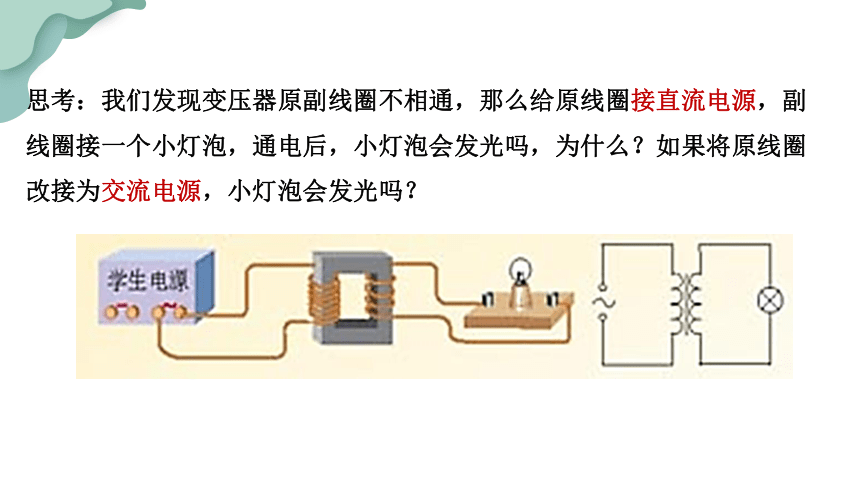

思考：我们发现变压器原副线圈不相通，那么给原线圈接直流电源，副线圈接一个小灯泡，通电后，小灯泡会发光吗，为什么？如果将原线圈改接为交流电源，小灯泡会发光吗？

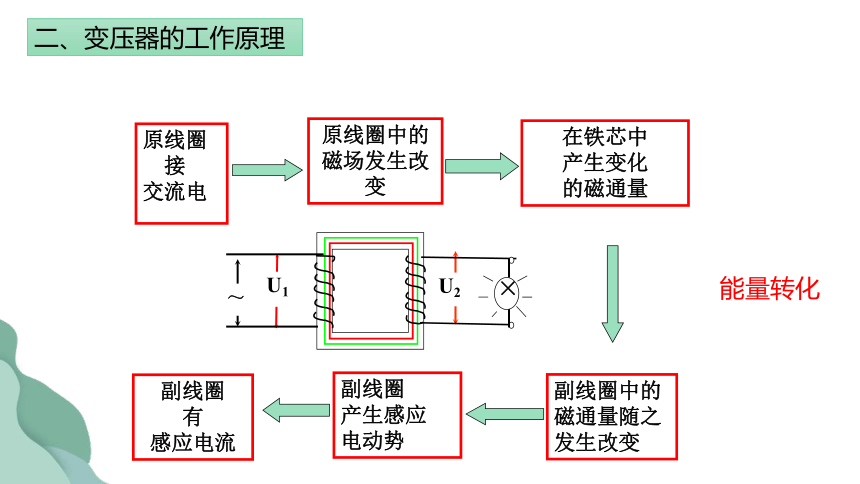

二、变压器的工作原理
原线圈
接
交流电
原线圈中的磁场发生改变
在铁芯中
产生变化
的磁通量
副线圈
产生感应
电动势
副线圈中的磁通量随之发生改变
副线圈
有
感应电流
U2
U1
×
～
能量转化
理想变压器：
1.无铁损（铁芯不发热）
2.无铜损（原副线圈无电阻）
3.无磁损（无磁通量漏失）
E1=n1△φ/△t
E1=n2△φ/△t
原副线圈产生的感应电动势：
不考虑原副线圈的电阻：
U1=E1
U2=E2
三、理想变压器的规律
电压与匝数的关系
n1＞n2 时，U1＞U2,降压变压器
n1＜n2 时，U1＜U2,升压变压器
电压与匝数关系
三、变压器的规律
1、实验器材
可变匝数的变压器(铁芯)、多用电表、220V交流电源、导线若干。
2、实验步骤
（1）要先估计被测电压的大致范围，再选择恰当的量程，若不知道被测电压的大致范围，则应选择交流电的最大量程进行测量。
（2）把两个线圈穿在铁芯上，闭合铁芯。
（3）改变副线圈的匝数用交流电压表测量输出电压。
U1=220V n1=1600匝
n2/匝 U2/V U1/U2 n1/ n2
100
400
10
20
30
12.4
53.2
1.34
2.70
4.05
17.7
4.1
164
81
54.3
16
4
160
80
53.3
实验结论：
误差允许范围内
思考产生误差的原因
三、理想变压器的规律
功率关系
理想变压器无能量损失，能量守恒
P入=P出
W=P t
电流与匝数的关系
三、理想变压器的规律
理想变压器输入功率等于输出功率
即:
U1I1=U2I2
P入= P出
适用于只有一个副线圈
思考与讨论
一个原线圈多个副线圈的理想变压器，原线圈的匝数为n1，两个副线圈的匝数分别为n2和n3,相应的电压分别为U1,U2和U3，相应的电流分别为I1,I2和I3，求原副线圈的电压与匝数关系和电流与匝数的关系
A
B
C
1、变压器的构造和工作原理
2、理想变压器
课堂总结
电压与匝数的关系
电流与匝数的关系
功率的关系
导学案思学区第3、4题
当堂训练
