第十二章 简单机械
第二节 滑轮
A
F

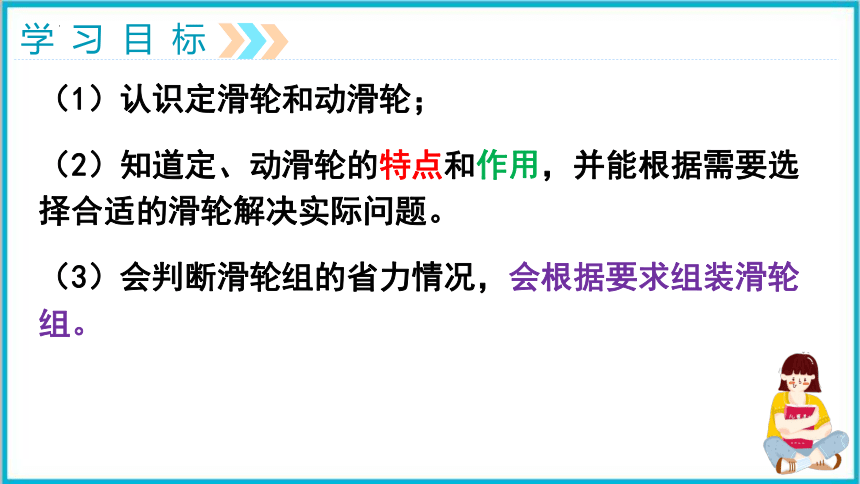

学习目标
（1）认识定滑轮和动滑轮；
（2）知道定、动滑轮的特点和作用，并能根据需要选择合适的滑轮解决实际问题。
（3）会判断滑轮组的省力情况，会根据要求组装滑轮组。
新课引入

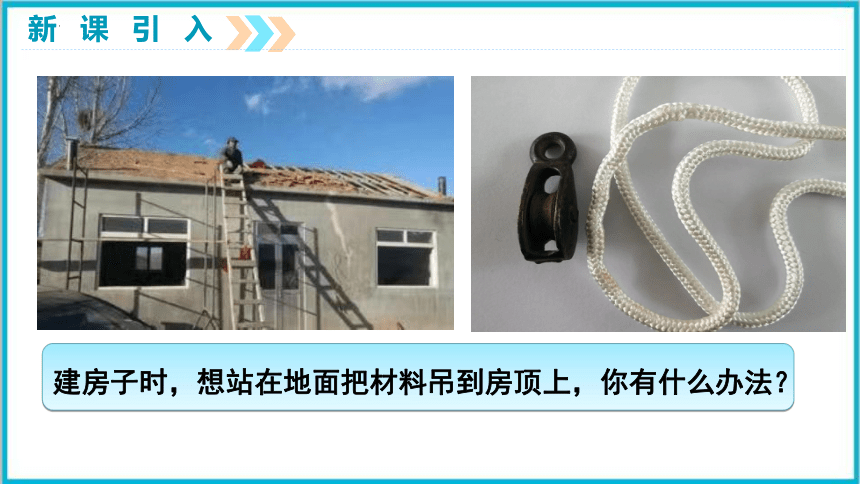

建房子时，想站在地面把材料吊到房顶上，你有什么办法？
新课引入

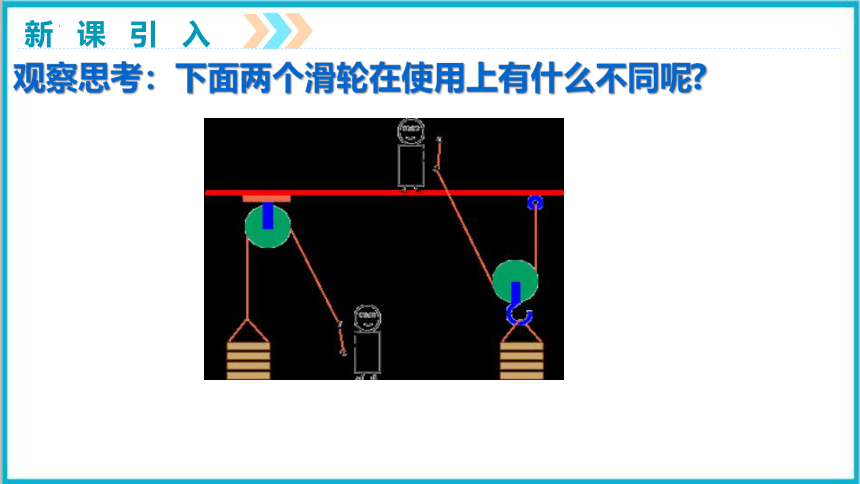

观察思考：下面两个滑轮在使用上有什么不同呢

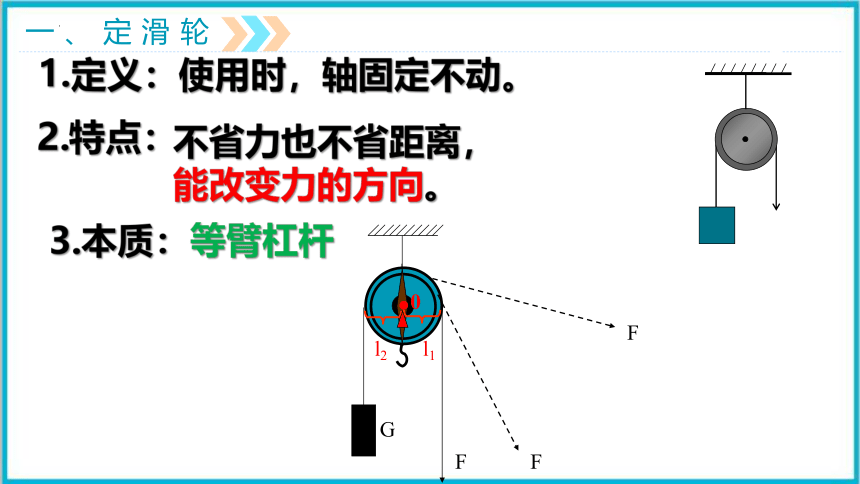

一、定滑轮
1.定义：使用时，轴固定不动。
3.本质：
等臂杠杆
2.特点：
不省力也不省距离，能改变力的方向。
l1
l2
.0
F
G
F
F

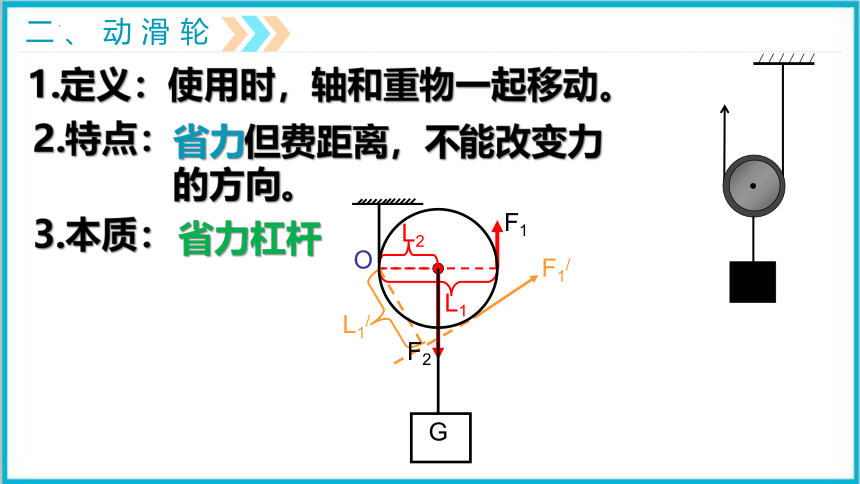

二、动滑轮
1.定义：使用时，轴和重物一起移动。
3.本质：
省力杠杆
2.特点：
省力但费距离，不能改变力的方向。
L1
L2
O
F1/
L1/
F2
F1
G
三、滑轮组

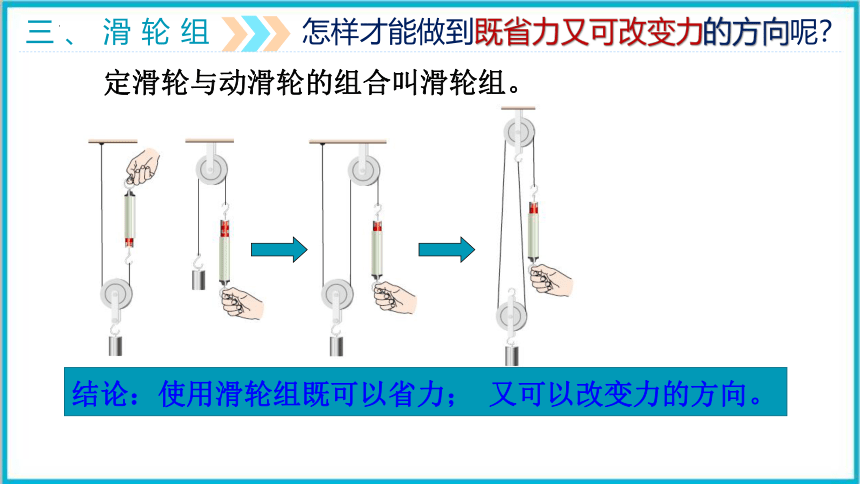

怎样才能做到既省力又可改变力的方向呢？
定滑轮与动滑轮的组合叫滑轮组。
结论：使用滑轮组既可以省力； 又可以改变力的方向。
三、滑轮组
1.定义：定滑轮与动滑轮的组合叫滑轮组。
2.特点：
使用滑轮组时，能省力，也能改变力的方向，但要费距离。
3.滑轮组的绕线方式：
三、滑轮组

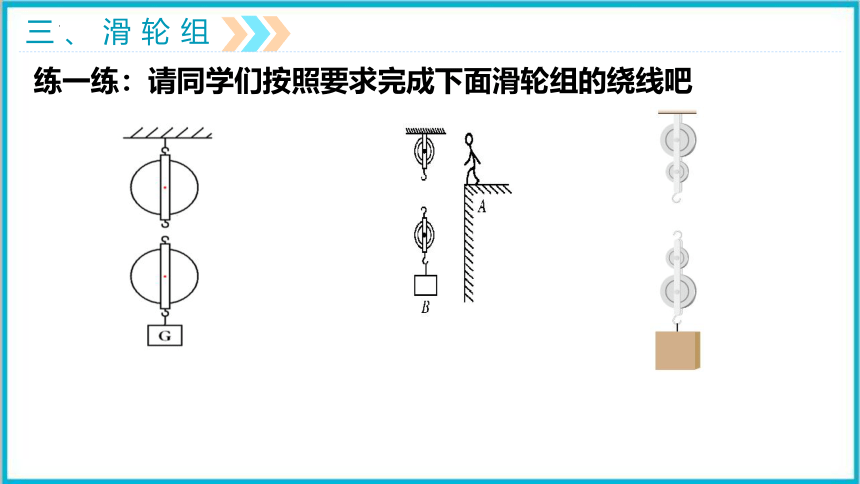

练一练：请同学们按照要求完成下面滑轮组的绕线吧
三、滑轮组
三、滑轮组
G
F
A
F
四、轮抽和斜面
（1）井上的辘轳
从右边看横截面，可画成下图：
动力臂大于阻力臂 —— 省力杠杆。
F2
l1 = R
l2 = r
O
F1
1.轮轴
四、轮抽和斜面
（2）汽车的方向盘
从上边看下去，也可画成下图:
动力臂大于阻力臂——省力杠杆。
F2
l1 = R
l2 = r
O
F1
四、轮抽和斜面
F2
l1 = R
l2 = r
O
F1
（3）水龙头
从上边看下去，也可画成下图:
动力臂大于阻力臂——省力杠杆。
四、轮抽和斜面
船舵
门的把手
螺丝刀
单车的踏板
（4)其他轮轴
四、轮抽和斜面
1.轮轴
(1)定义：
一个轴和一个大轮组成。
(2)特点：
(3)实质：
大多数轮轴是既能省力又能改变力的方向
是一个可连续转动的杠杆。
动力臂与阻力臂分别是轮半径和轴半径。
R
r
(4)轮轴公式：F1·R = F2·r
(5)应用：
螺丝刀、门把手、方向盘、水龙头、辘轳、扳手、削铅笔刀、船舵等
四、轮抽和斜面
（1）特点：
（2）应用：
省力但是费距离的简单机械
斜坡、盘山路、螺丝钉、钻头等
2.斜面
四、轮抽和斜面
斜面也是一种省力机械
课堂小结
滑轮组
、
轮轴和斜面
滑轮组
轮轴
定滑轮与动滑轮的组合叫滑轮组
理想情况绳端的拉力
绳端移动的距离
斜面
省力杠杆
省力机械
F =
1
n
G
课堂巩固
1. 在生产生活中，如图所示的简单机械使用中，一定费力的是( )
D
课堂巩固
2.如下图(a)所示，物体B重100N，在力F作用下匀速上升时，F应等于＿＿＿N。（不计摩擦）
图(a)
F
100
课堂巩固
3. 如上图(b)所示，物体A重为100N，挂重物的钩子承受的拉力是＿＿＿＿N。人匀速拉绳子的力是＿＿＿＿N（动滑轮自重不计）
图(b)
100
50
课堂巩固
4.利用如图所示的滑轮组拉着重为100 N的物体A沿水平方向做匀速直线运动。请画出:滑轮组最省力的绕线情况。
