第四节 电动机

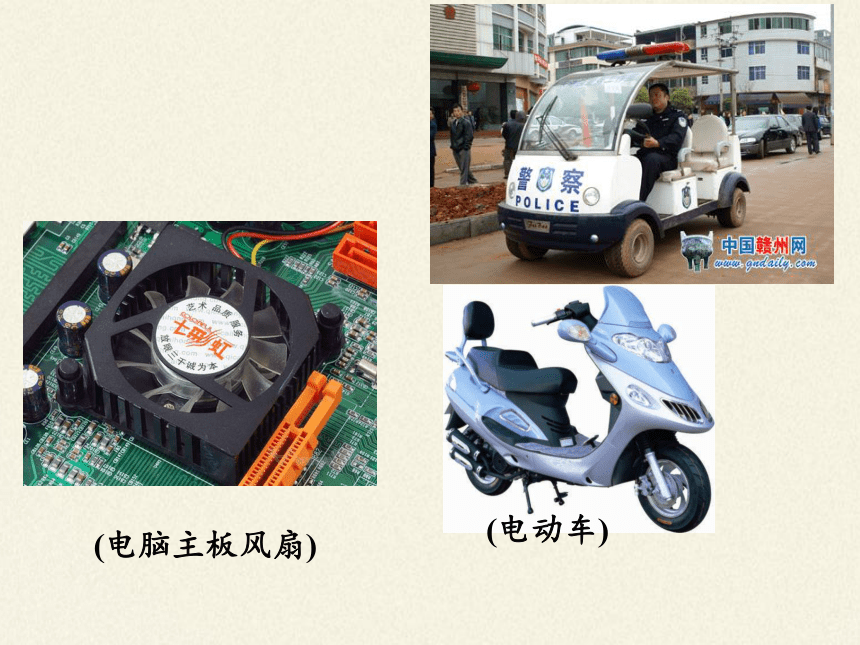

(电脑主板风扇)
(电动车)
生活中的电动机

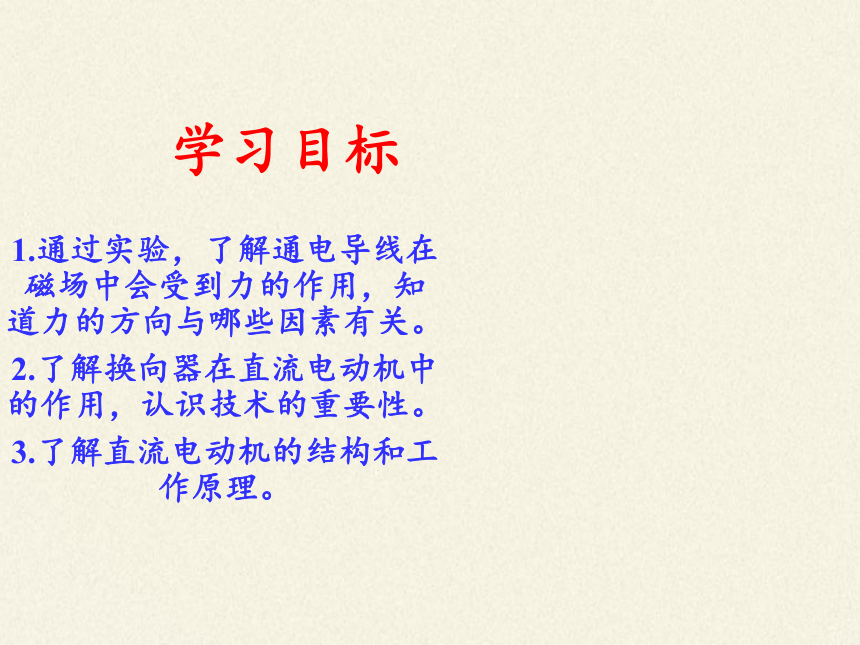

学习目标
1.通过实验，了解通电导线在磁场中会受到力的作用，知道力的方向与哪些因素有关。
2.了解换向器在直流电动机中的作用，认识技术的重要性。
3.了解直流电动机的结构和工作原理。
奥斯特实验
实验说明:通电导线周围存在磁场,
磁场的方向和电流的方向有关
通电的导线能使磁体偏转（运动），说明磁体受到磁力的作用
逆向思维——磁体能否使通电的导线运动呢？
猜想：磁场对通电导线有力的作用
设计实验
探究磁场对通电导线的作用
实验步骤
1.把电源的正负极对调后接入电路，使通过导体ab的电流方向与原来相反，观察导体ab的运动方向。
2.保持导体ab的电流方向不变，把蹄型磁体上下磁极调换一下，使磁场方向与原来相反，观察导体ab的运动方向。
3.同时改变导线ab的电流方向和磁场方向，观察导体ab的运动方向
实验结论
1.通电导线在磁场中受到力的作用
2.通电导线在磁场中受到力的方向和电流的方向和磁场的方向有关
3.只改变电流的方向或磁场的方向通电导线受到力的方向改变,如果同时改变电流方向和磁场方向则受到力的方向不变
思考
假如不是一根通电导线而是一个通电线圈放在磁场中又会怎样
使线圈越过平衡位置后持续顺时针转动
靠近S极的线圈受到的力始终向上
靠近N极的线圈受到的力始终向下
A、B是电刷
作用：与半环接触，使电源和线圈组成闭合电路。
E、F是换向器（两个铜半环）
作用：及时改变线圈中的电流方向，使受
力方向总是相同，线圈一直转动下去。
换向器的构造
.
换向器的作用
当线圈转过平衡位置,及时改变线圈电流方向,使线圈得以连续转动.
通电线圈在磁场中受力转动!
利用该原理可制成
电动机
自主学习
1、电动机由_________和_________两部分组成
2、电动机通电时转子转动，____能转化为____能；
3、优点：________、________、______、_________、____________。
回归目标
1.通过实验，了解通电导线在磁场中会受到力的作用，知道力的方向与哪些因素有关。
2.了解换向器在直流电动机中的作用，认识技术的重要性。
3.了解直流电动机的结构和工作原理。
达标检测
1、电动机主要主要由＿＿＿＿和＿＿＿＿组成，是利用＿＿＿＿线圈在＿＿＿＿里受力而转动的原理制成的。
2、 在探究通电导线在磁场中的受力方向与什么有关时，一位同学做了如下图的三个实验，图中AB表示闭合电路的一部分导线，导线上的箭头表示电流的方向，S、N表示U形磁铁的南北极。
⑴ 通过实验（a）（b）说明，通电导线在磁场中的受力方向与＿＿＿＿的方向有关；
⑵ 通过实验（a）（c）说明，通电导线在磁场中的受力方向与＿＿＿＿的方向有关。
3、要改变直流电动机的转动方向,应采取的方法是[ ]
A．增强磁极的磁性
B．加大通电电流
C．改变线圈中的电流方向
D．将磁铁的磁极对调
课后作业
见导学案
